業務連絡 ZX12R ホイール適合改造


上がってきた加工物です。
イメージ 1

①フロントホイールハブセンターφ61ミリ部の延長加工
テーパー部だけを減径し、厚さ1ミリの円筒形カラーを圧入後、
φ61でもう一度引いてあるので、段差はありません。

②フロントローターのスペーサー t7.5ミリ
コストの掛からない肉抜きをしてあります。
イメージ 12

7.5ミリオフセットしても、ローターのセンタリングは問題ありません。
イメージ 15
イメージ 13

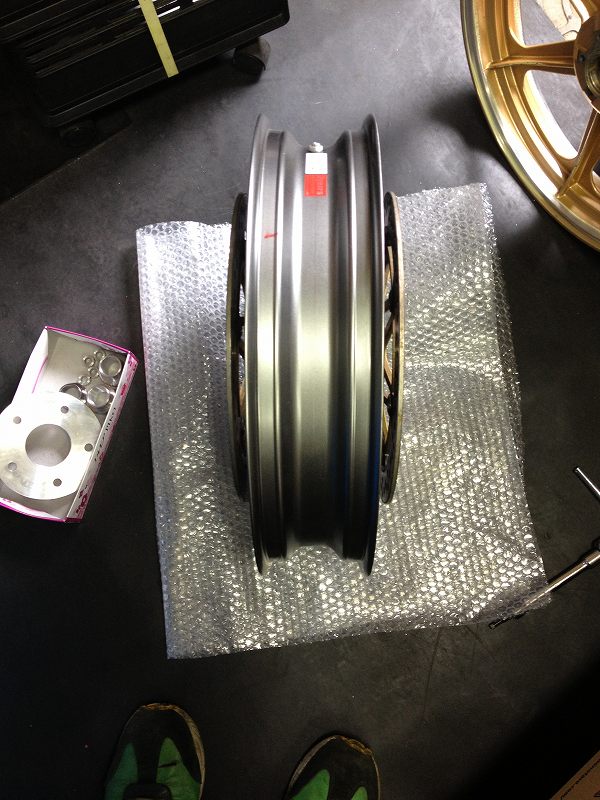

これで12Rにボルトオンになりました。
イメージ 14

次はリヤです。

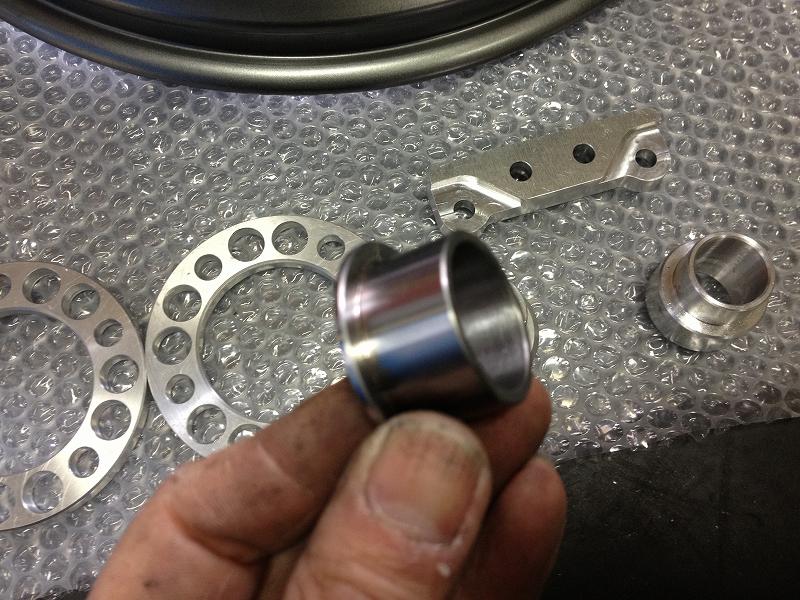

ホイール右側のカラーは、厚さ1.9ミリと薄いので、割れないようにクロモリで製作しました。
イメージ 16
イメージ 17

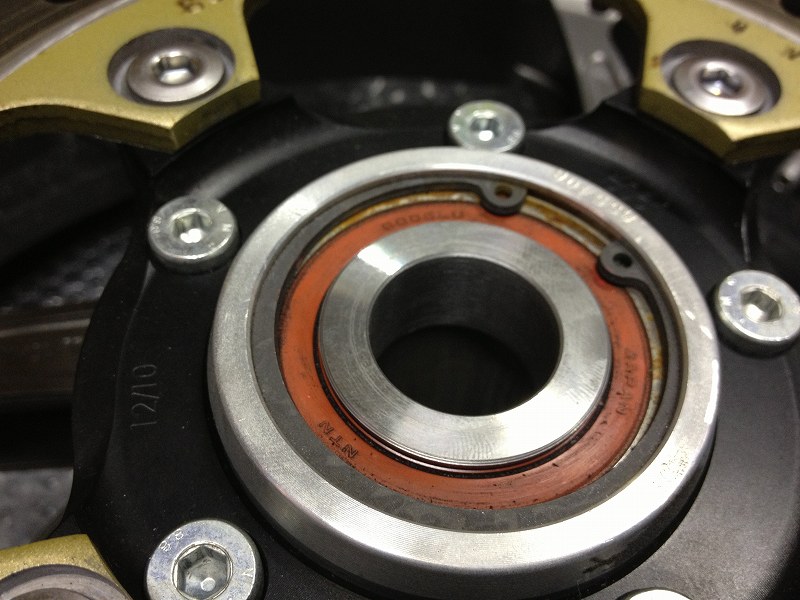

ベアリングに差し込むと、
イメージ 18

いかに薄いかがわかります。
イメージ 2

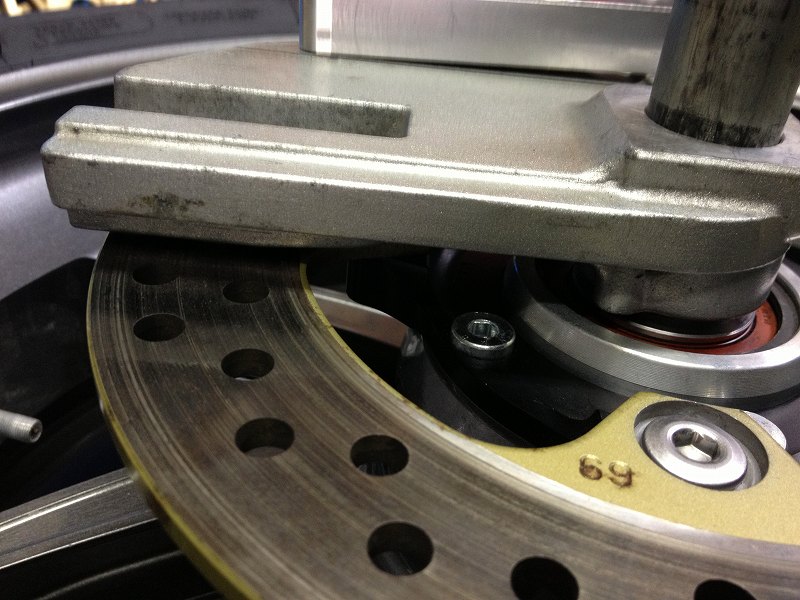

ノーマルのキャリパーサポートは、ローターとの重なりが3ミリ程あるので、
5ミリ削ることにします。
イメージ 3

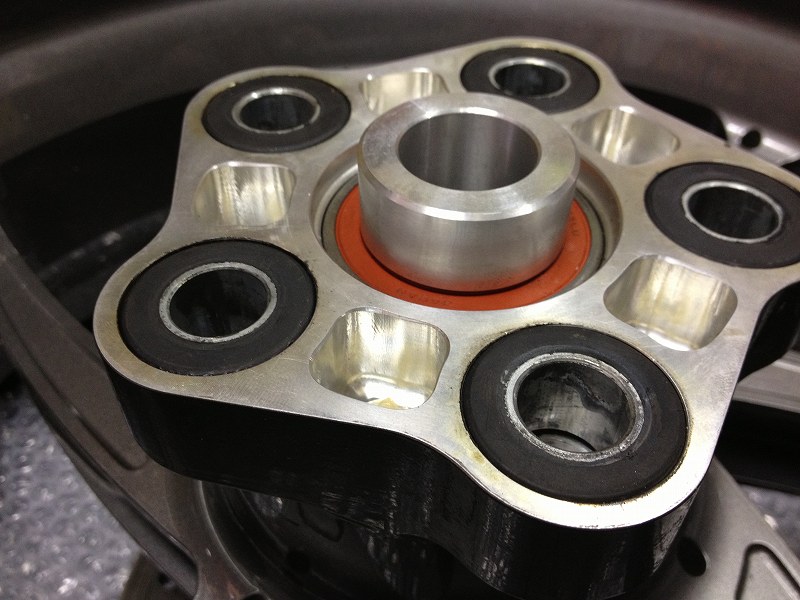

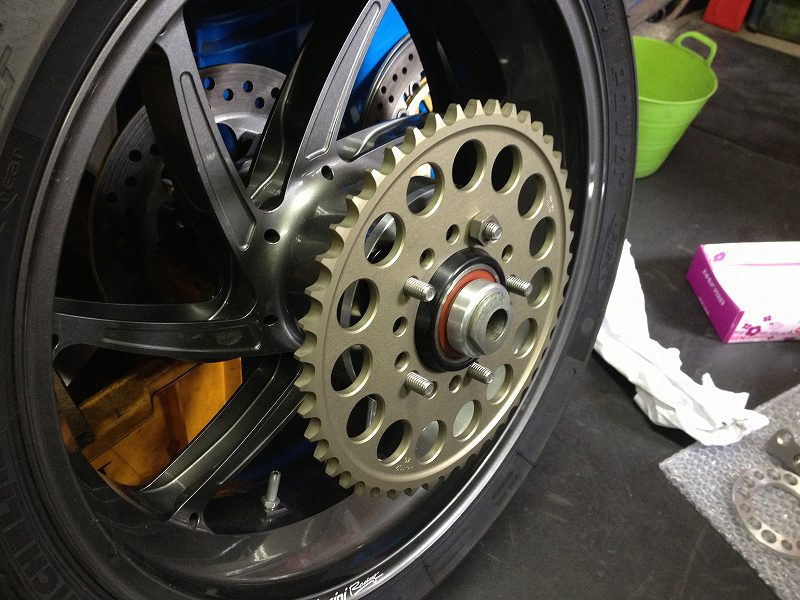

チェーンラインオフセット用のスペーサーです。t7.2ミリ
ハブボルトは、汎用のSUSボルトとカラーで構築します。
イメージ 5

スペーサーの厚み分伸ばしたカラーです。
イメージ 4

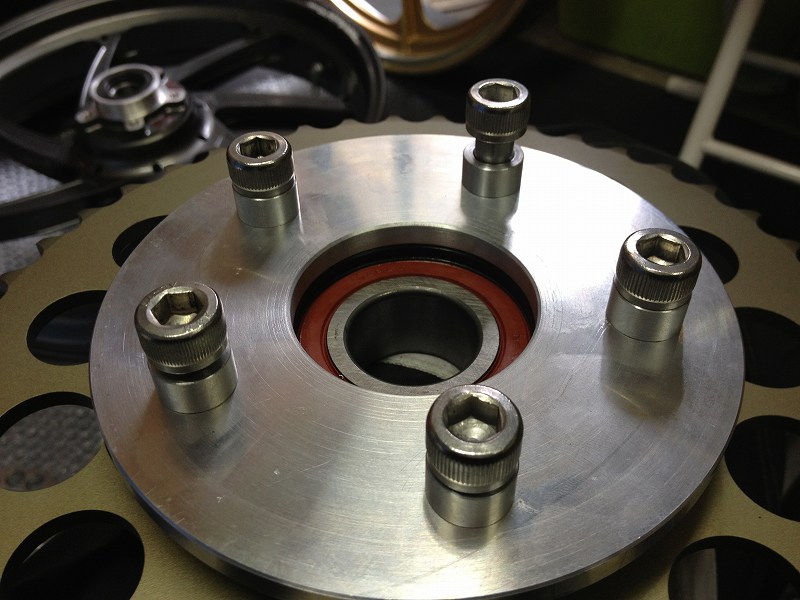

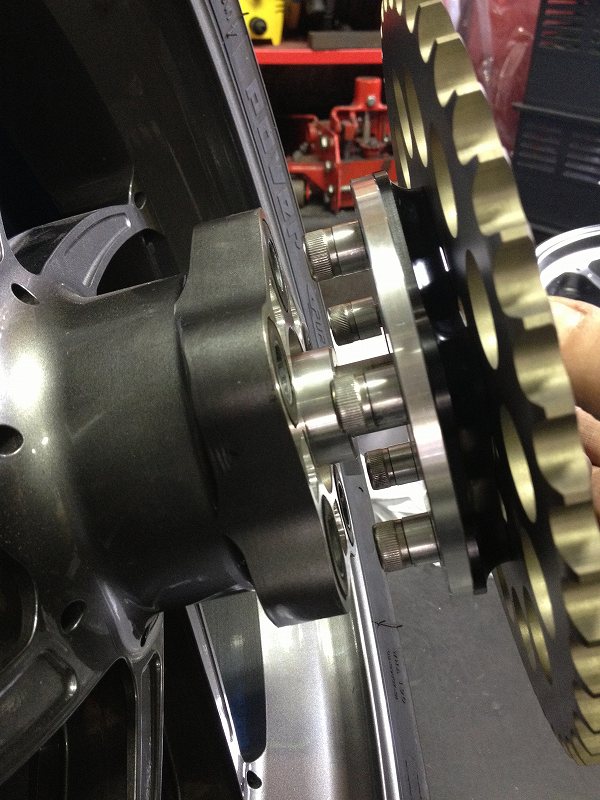

これらを組み合わせると、
イメージ 8

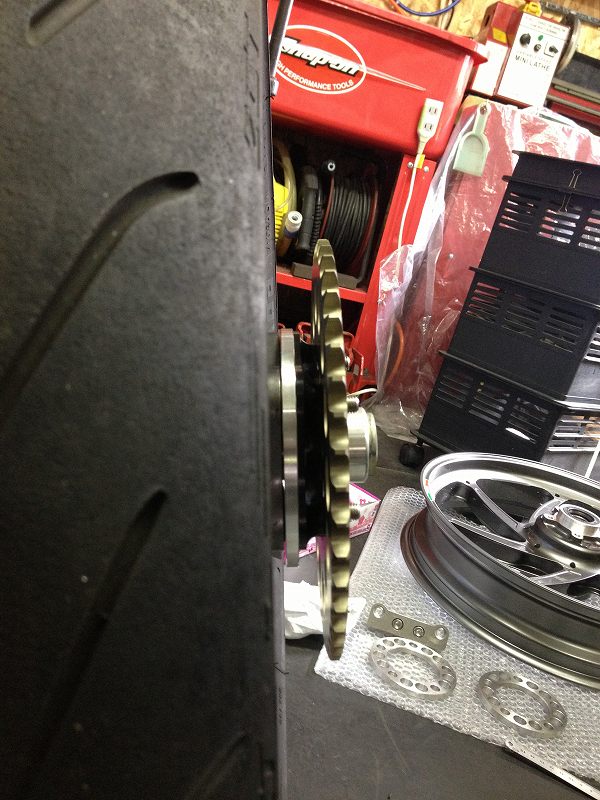

チェーンラインが7.2ミリオフセットできました。
これで12Rと同じになります。
イメージ 6

イメージ 7

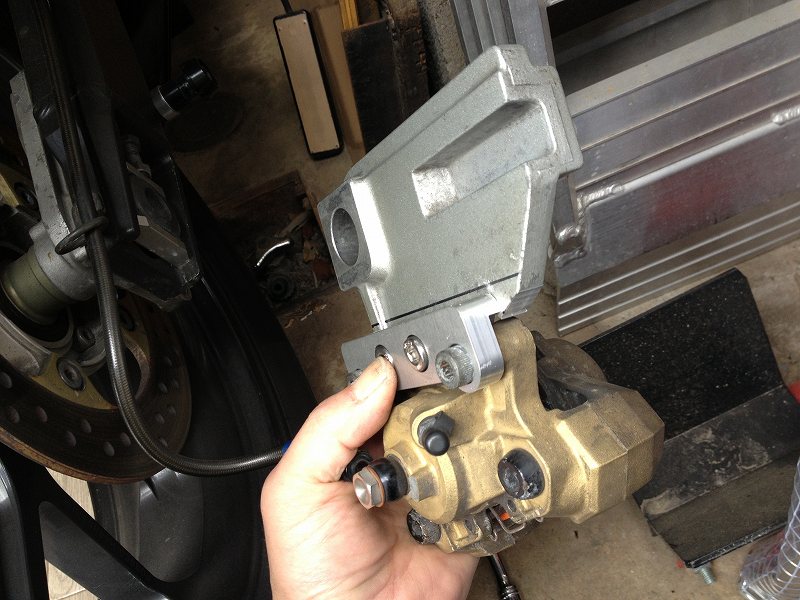

リヤキャリパーのオフセットはこんな感じです。
これでZ1000と同じローターラインになります。
イメージ 9イメージ 10
イメージ 11

後は、ブラックのアルマイトとサポートの追加工をして、来週末完成予定です。
