業務連絡 赤いニンジャ スイングアームとマフラー角度

スイングアームのパウダーコートができました。
イメージ 1

ベアリングを入れて車両に装着します。
イメージ 2

フルバンプ時、スイングアームと干渉しそうなインナーフェンダーの下部をカットしたので、
そこにt=3のゴム板をマッドフラップとして取り付けました。
これでリヤショックが汚れにくくなると思います。
イメージ 6


イメージ 7

15ミリオフセットのチェーンラインは予定通りの軌跡です。
ZRXエンジンで+10ミリオフセット、プラス5ミリオフセットスプロケでトータル15ミリです。
イメージ 8

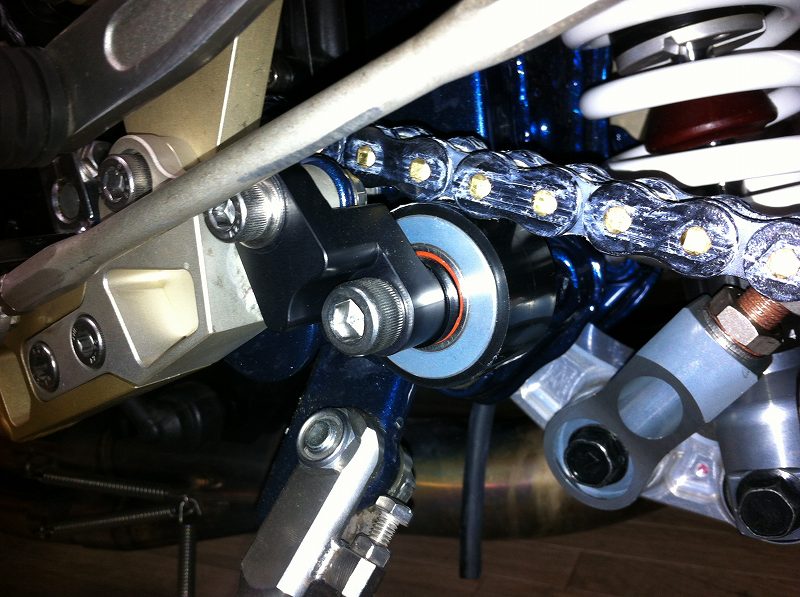

18ミリ延長のフレームのおかげで、ナットとチェーンのクリアランスは十分です。
ローラーは目一杯下げて、負担がなくなりました。
イメージ 9

チェーンとスタビは割と近いので、これはチェック走行で問題ないか確認します。
イメージ 10

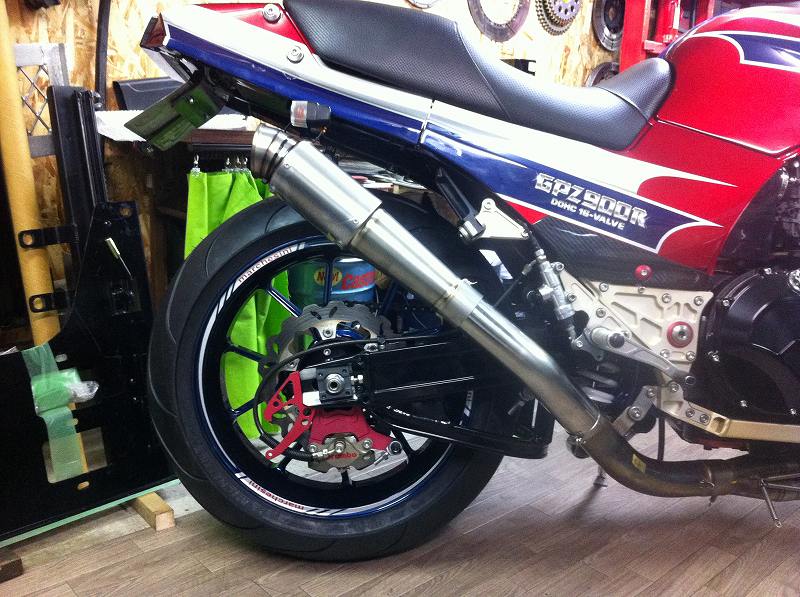

マフラーの角度は最大でこの位にできます。
曲がり部分のパイプは、必要量カットしますので、
後15センチ位まで短縮できます。
イメージ 11

水平方向も、車体に平行になるまで寄せられます。
イメージ 12

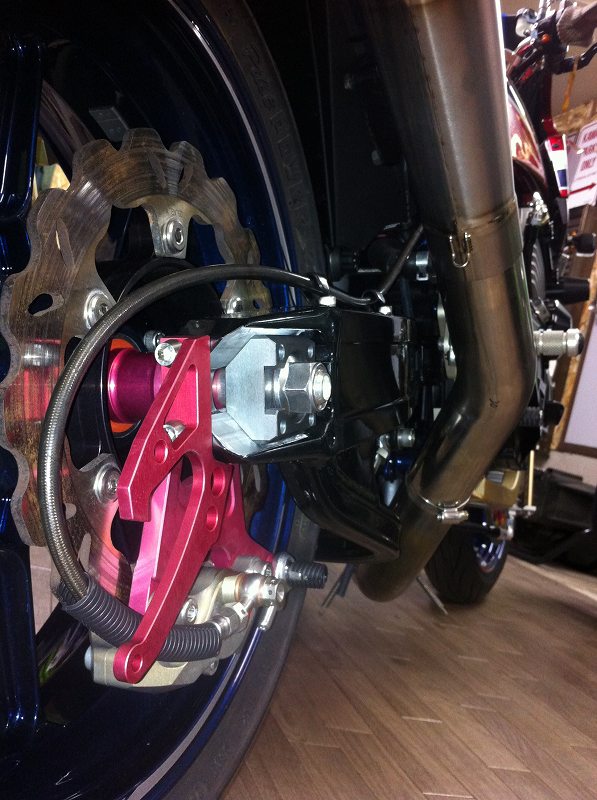

スイングアームとのクリアランスも十分です。
イメージ 13

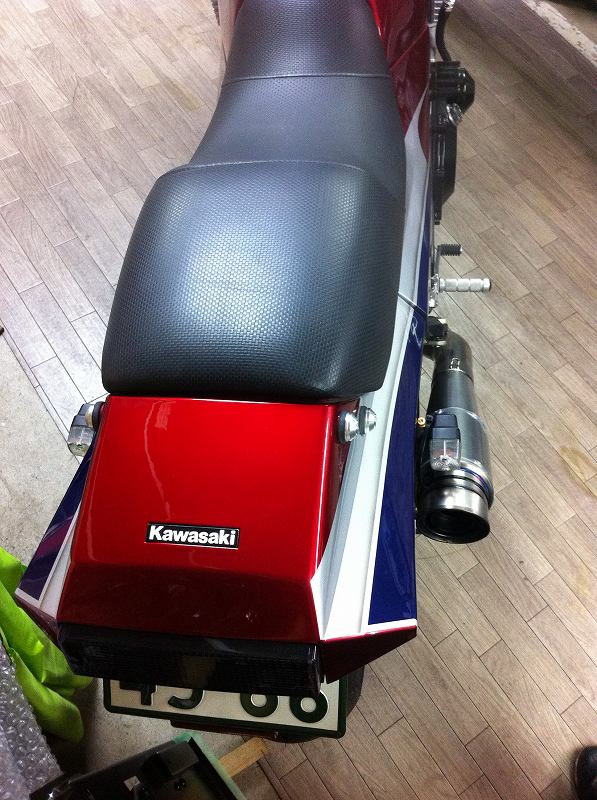

リヤビューも引き締まってていい感じです。
イメージ 3

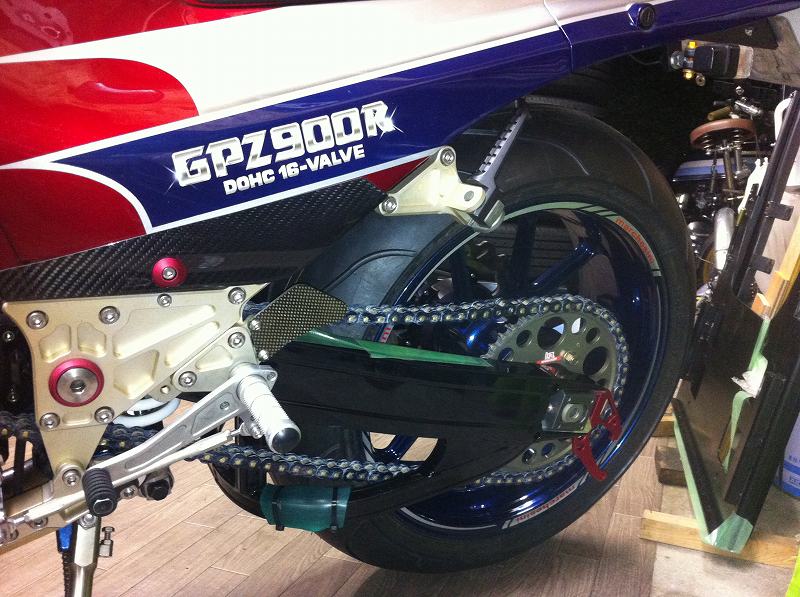

フロント周りは、先日ご覧いただいた時と変更ありません。
イメージ 5

マフラーの長さと角度は、ご指示がありましたらお知らせください。

もうすぐ完成です。
イメージ 4
