折れたピストンリングが出てきたZ1が完成しました

オイルパンから折れたピストンリングが出てきたZ1の修理も最終段階を迎えました。
シリンダーを組み付け、ヘッドを付けたらM6ボルトのネジ山が上がってしまいました。
イメージ 1

しょうがないのでヘッドを外し、ヘリサートで修理します。
イメージ 2

ヘリサートを入れたら、長いボルトで奥まで入るか確認します。
イメージ 9

ヘッドガスケットはメタル製の1.4ミリ厚。オーナーさんのお持ち込みです。
イメージ 10

イメージ 11

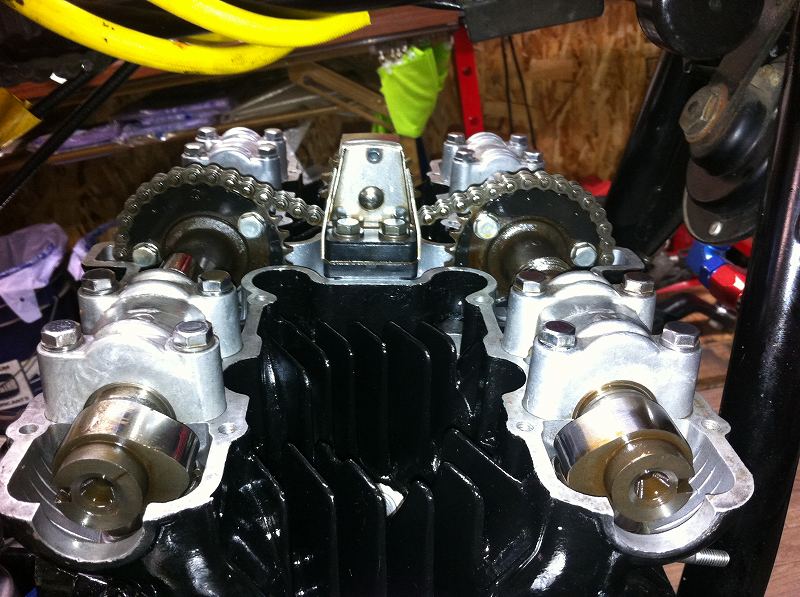

後はマニュアル通りにビルドアップ。
イメージ 12

腰上は完成です。
イメージ 13

オイルパンのゴミも取り除き、
イメージ 14

イメージ 15

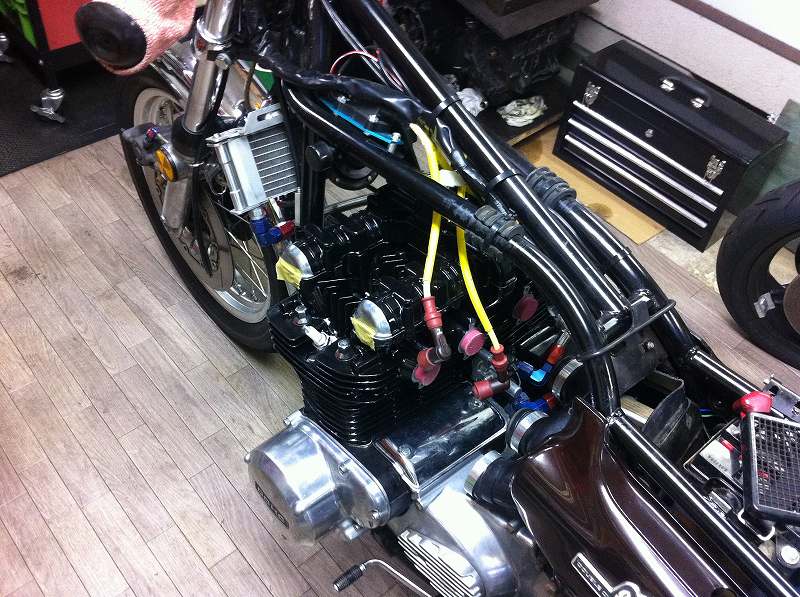

エンジンは完成したのですが、

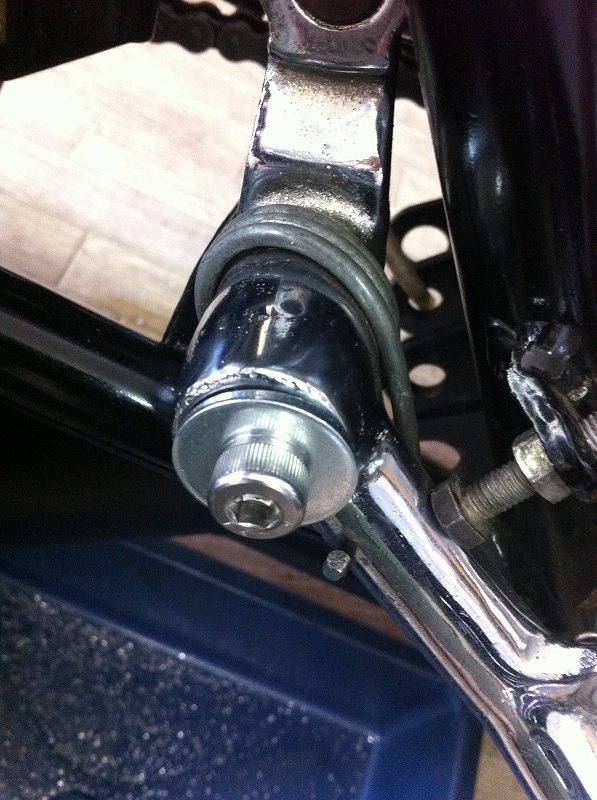

ブレーキペダル軸のナットを止めるネジが折れていたので、ネジ山を作ってボルト止めにします。
イメージ 16

イメージ 3

イメージ 4

最後に電装回りをチェックしていたら、元々のメインヒューズが接触不良で発熱し、
BOXが溶けていました。
イメージ 5

イメージ 6

暫定で、端子を磨いてヒューズは交換し、接点復活剤を付けて復元します。

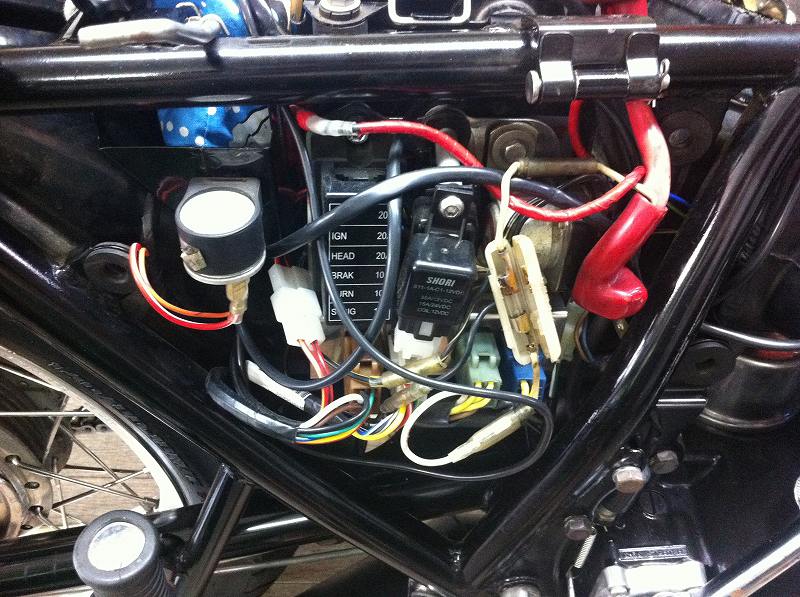

後日、板ヒューズBOXに変更予定。
イメージ 7

ヒューズが1本しかないZ1にはよくある症状なので、定期的に点検する箇所です。

作業が終わって、晴れて納車となりました。
あともう少しダメ出しすれば快調に走れるようになりそうです。

オーナーさん自らセッティングしたCVRとTPS付きのZ1でした。
イメージ 8
