エンジン換装の青いニンジャ  仕上げ

エンジンを換装する前の不具合で、6000rpm以上でたまに失火することがありました。
イグナイター以外は異常無かったのでそのままエンジン換装に入りました。
エンジン換装後、イグナイターをZZR1100C用に交換して不具合は無くなりました。
イメージ 1

タイミングローターとセットでZZR1100用に交換します。
国内A10のニンジャなので、元々シングルピックアップのZRX1100と同一品が付いていました。
イメージ 2

イグナイターはバッテリーケースの前側に、
脱着できるデュアルロックファスナーで強力に取り付けます。
イメージ 5

デュアルロックファスナーはこちら。
3Mの製品です。
イメージ 6

数キロ単位の物を付けても落ちません。
目の粗さを組み合わせて、保持強度と脱着性をコントロールします。
イメージ 7
3M デュアルロックファスナー

要所のコネクターには防湿グリスや接点復活剤を塗布しておきます。
イメージ 8

キャブセッティングも終盤になると、中央道でメインジェット選びです。
今回の仕様では160番でした。
イメージ 9

ブレーキペダルの干渉対策でアンダーフレームを削っておいたのですが、
実走すると底付きしたので根本的に改造します。
先ず、アンダーフレームを切断し、代わりに10ミリのアルミ板でステーをつくります。
イメージ 10

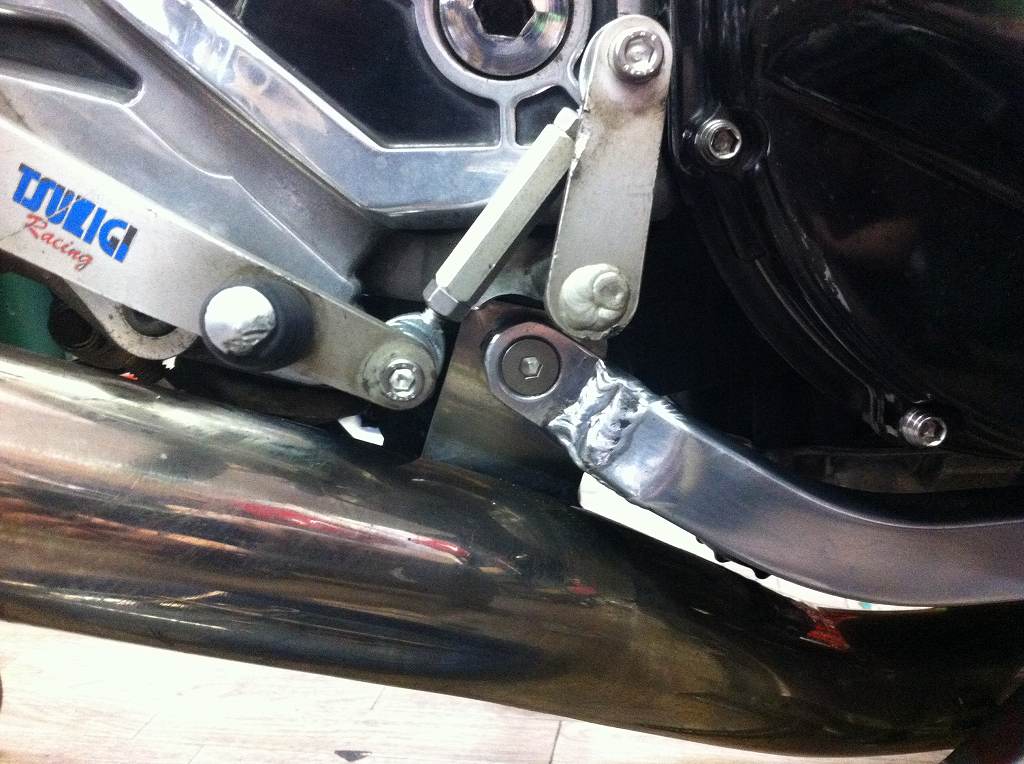

これでかなり薄くなったので、ブレーキペダルには全く干渉しなくなりました。
イメージ 11

イメージ 12

イメージ 3

イメージ 4
