Z1000Mk2 AMAタイプオイルクーラーステー製作

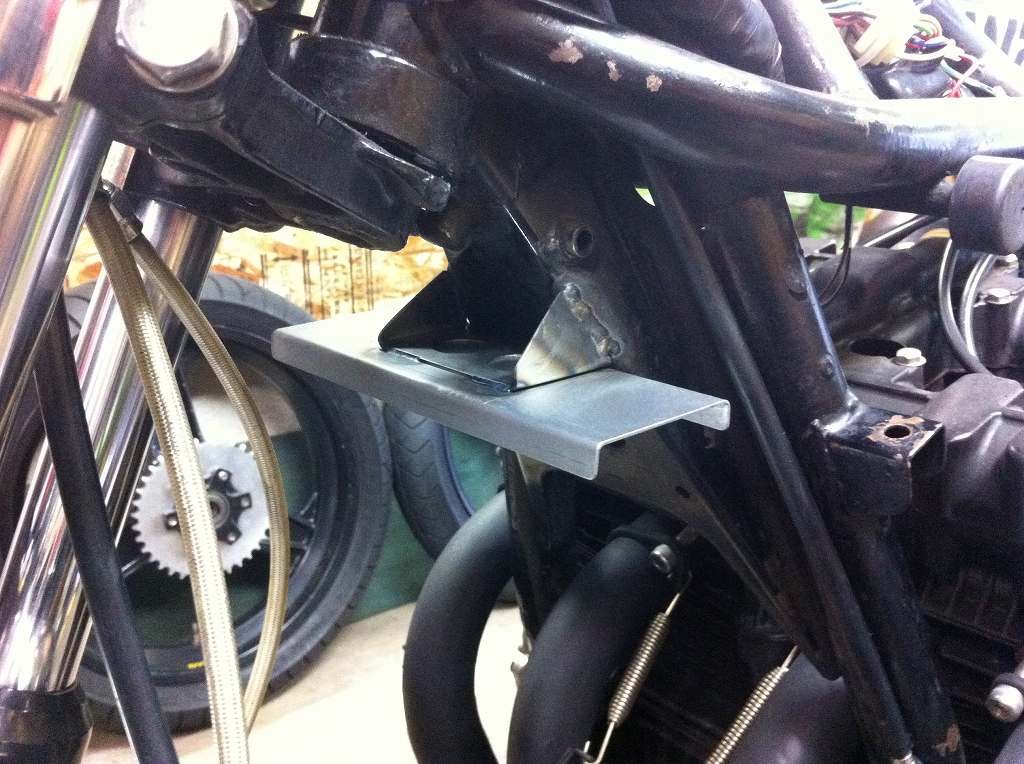

アッパーブラケットは鉄板で作り、フレームに直付けします。
イメージ 1

下側のステーはジャッキアップポイントにもなるので、フレームに頑丈に溶接します。
イメージ 2

ロアブラケットはアルミ板で作ります。
形状は1000Jの物とほぼ同じですが、Mk2の時代は下側にリブがなかったようです。
イメージ 5

上下で挟み込むのでバンドは不要です。
イメージ 6

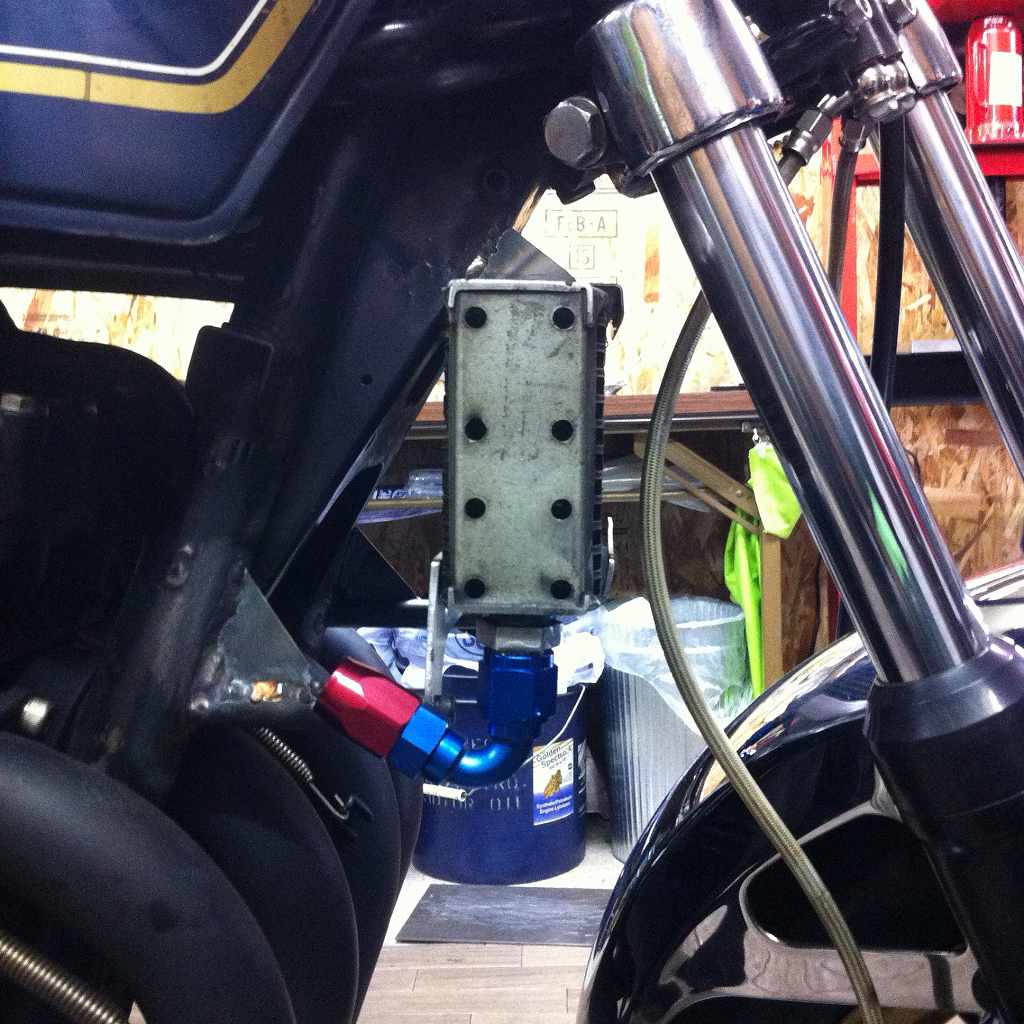

垂直マウントでも、ハンドル切れ角は犠牲になりません。
イメージ 7

イメージ 4

オイルクーラーホースの取出しは、狙った向きになるように製作します。
先ず、アルミの厚板からブロックを切り出します。
イメージ 8

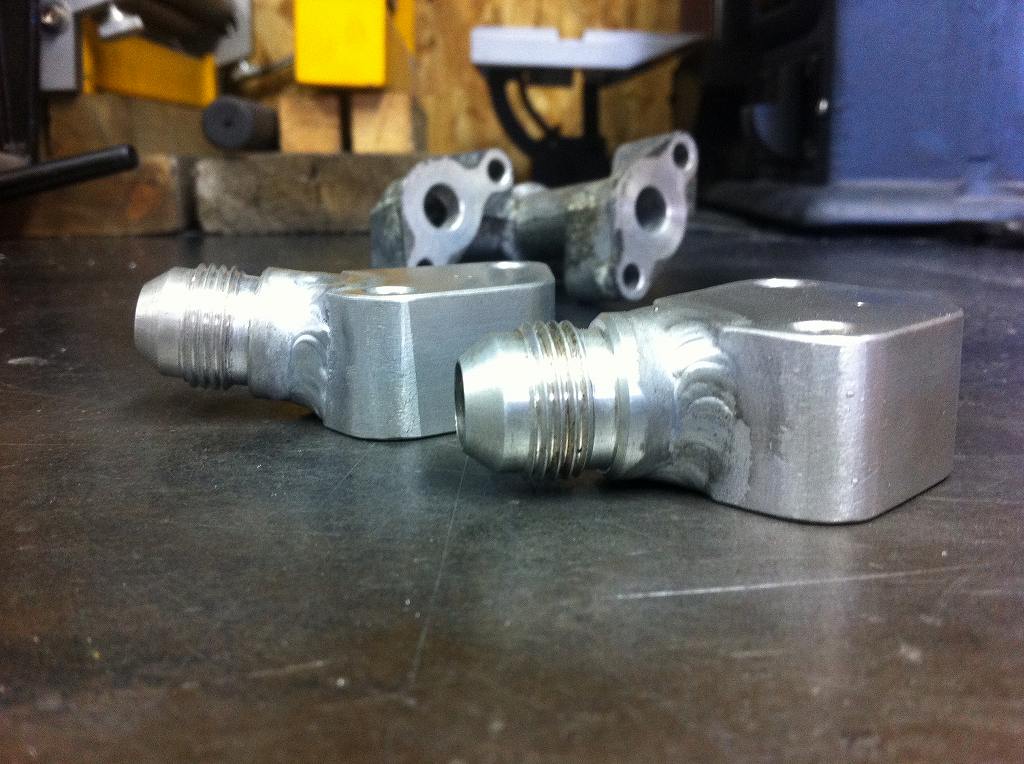

穴加工したらAN8のニップルを溶接します。
イメージ 9

イメージ 10

ホースはブリーザーカバー横の谷間を通るように設定。
イメージ 11

イメージ 12

キャブ周りに被らないようになります。
イメージ 3
