Z1000Mk2 AMAタイプバックステップ ブレーキペダル製作

バックステップ用のブレーキペダルを製作します。
イメージ 1

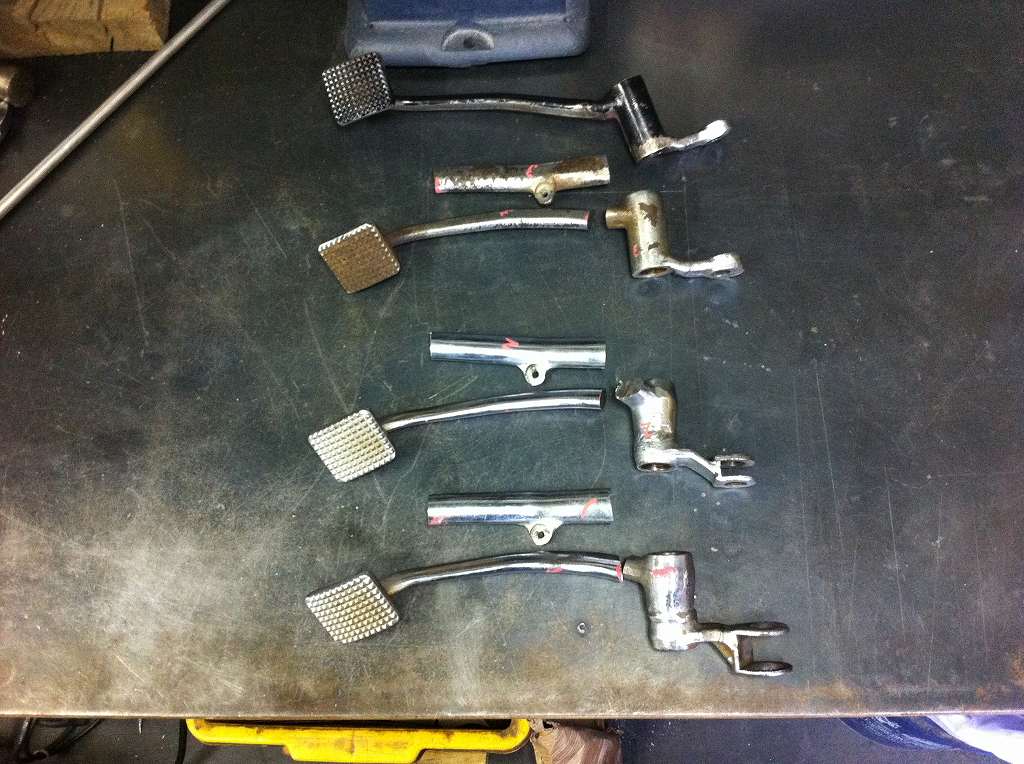

素材になるノーマルブレーキペダルをカットします。
イメージ 2

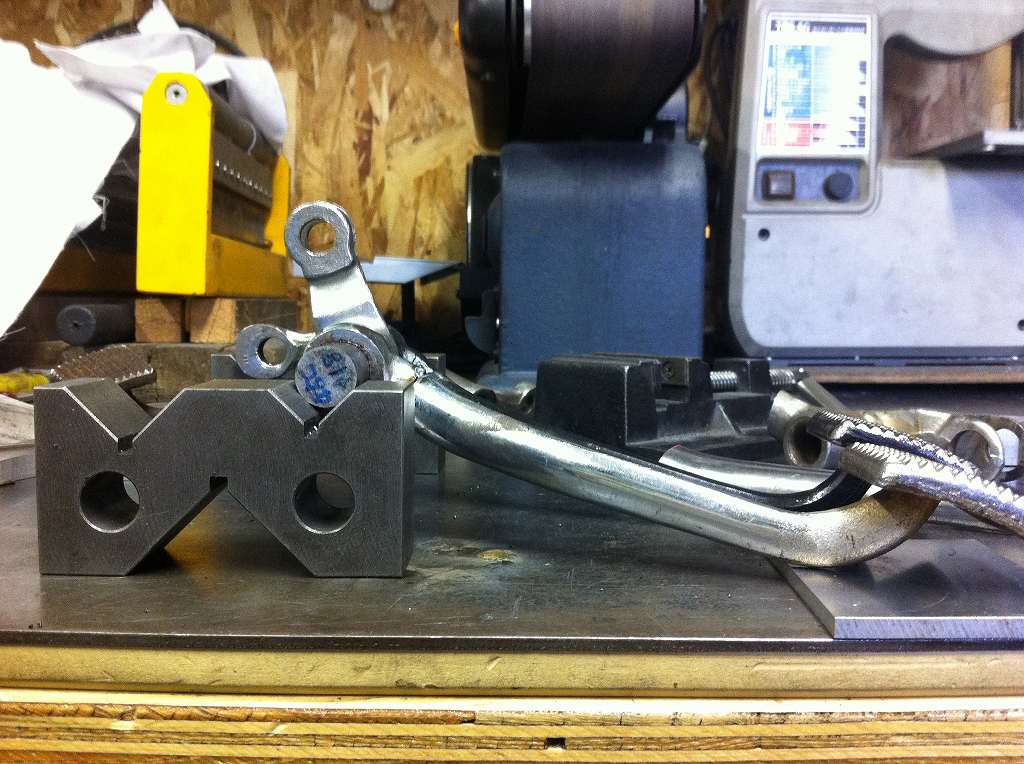

見本に合わせて仮付けします。
イメージ 3

長さはお好みで。
イメージ 10

わざと開けていおいた隙間を溶接で埋めていきます。
イメージ 4

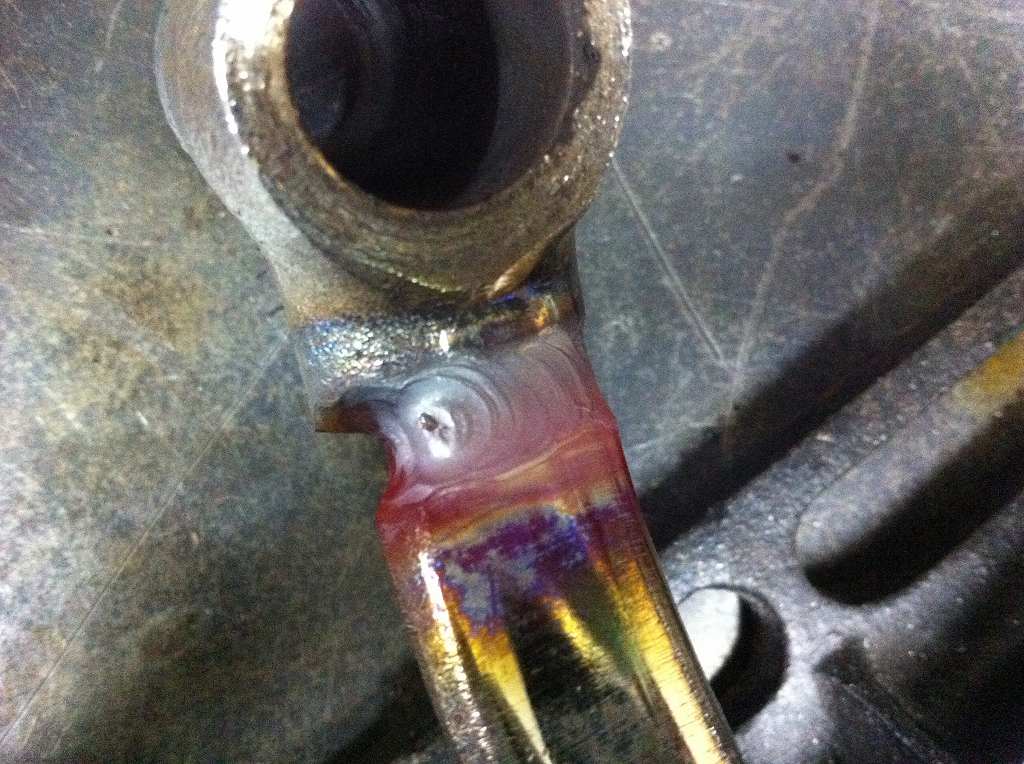

断面積の大部分を溶接で接合していきます。
イメージ 5

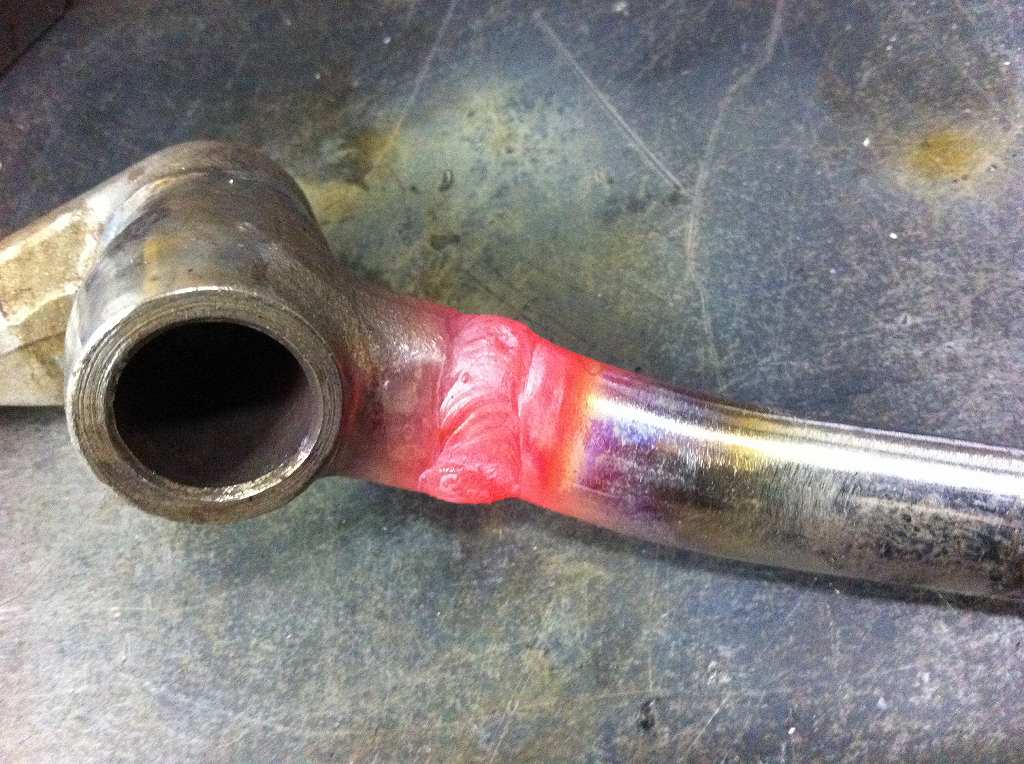

盛って盛って、
イメージ 6

元の太さまで盛ったら終了。
イメージ 7

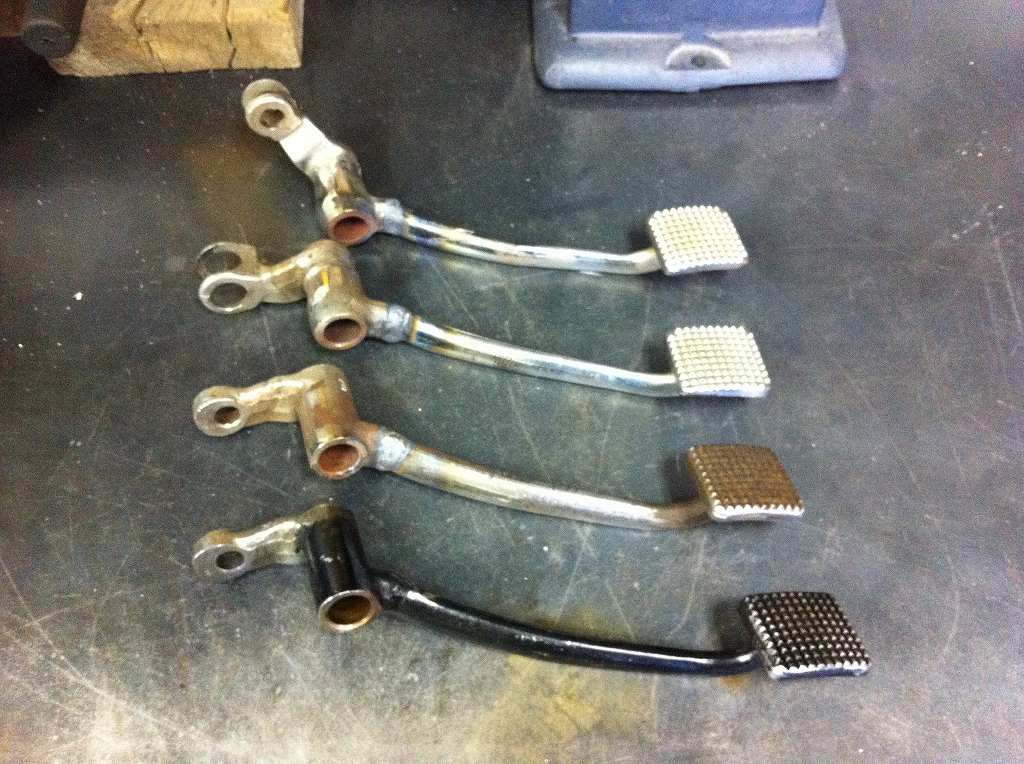

Z用は、基本、この3種類でしょうか。ドラムブレーキにも対応します。
イメージ 8

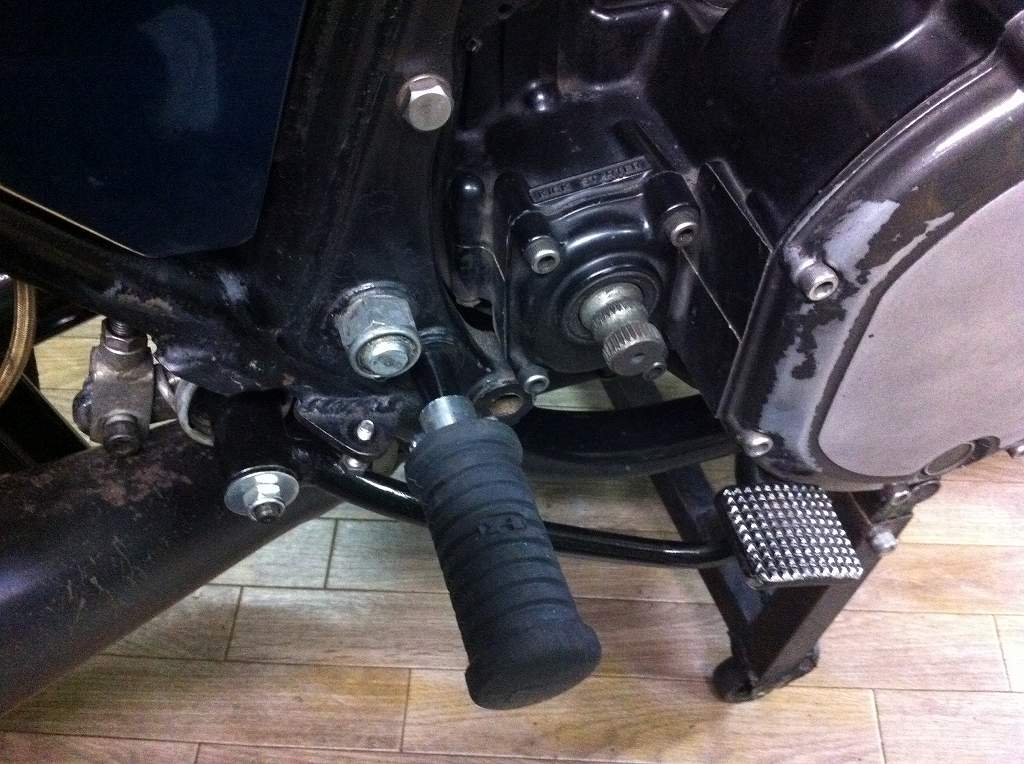

塗装して完成。
イメージ 9
