Z1000Mk2 AMAタイプバックステップの詳細画像

ボルトオンタイプの詳細画像です。

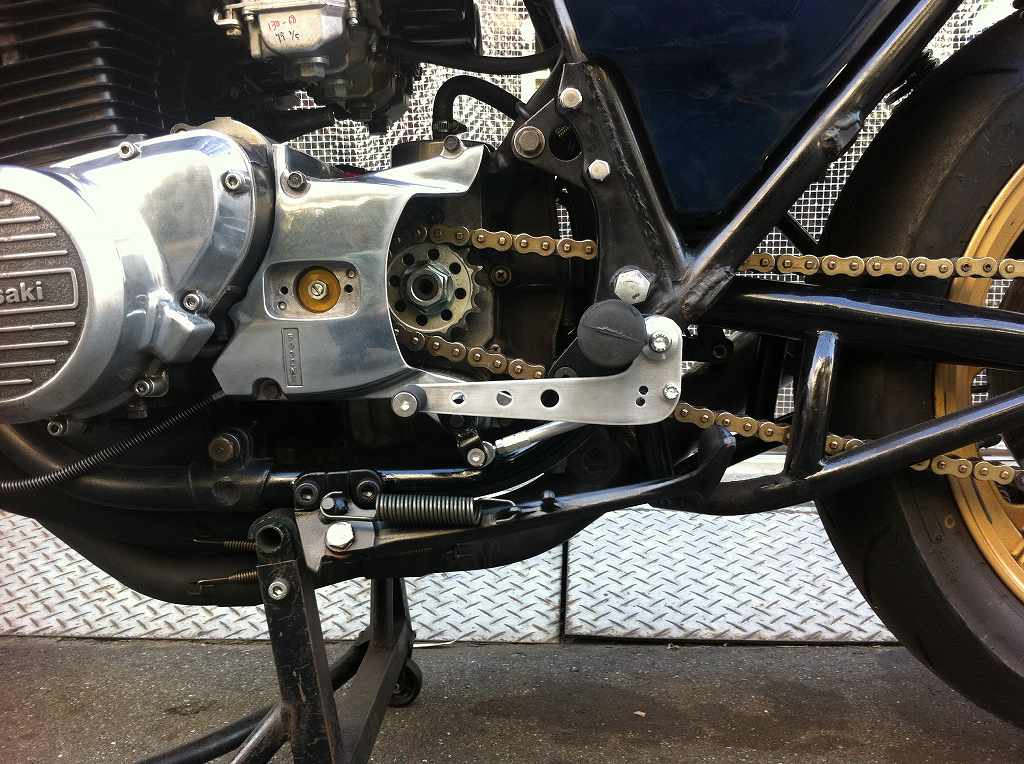

真横からは、チェンジペダルブラケットがわずかに見えます。
ペダルは正チェンジ仕様です。
イメージ 1

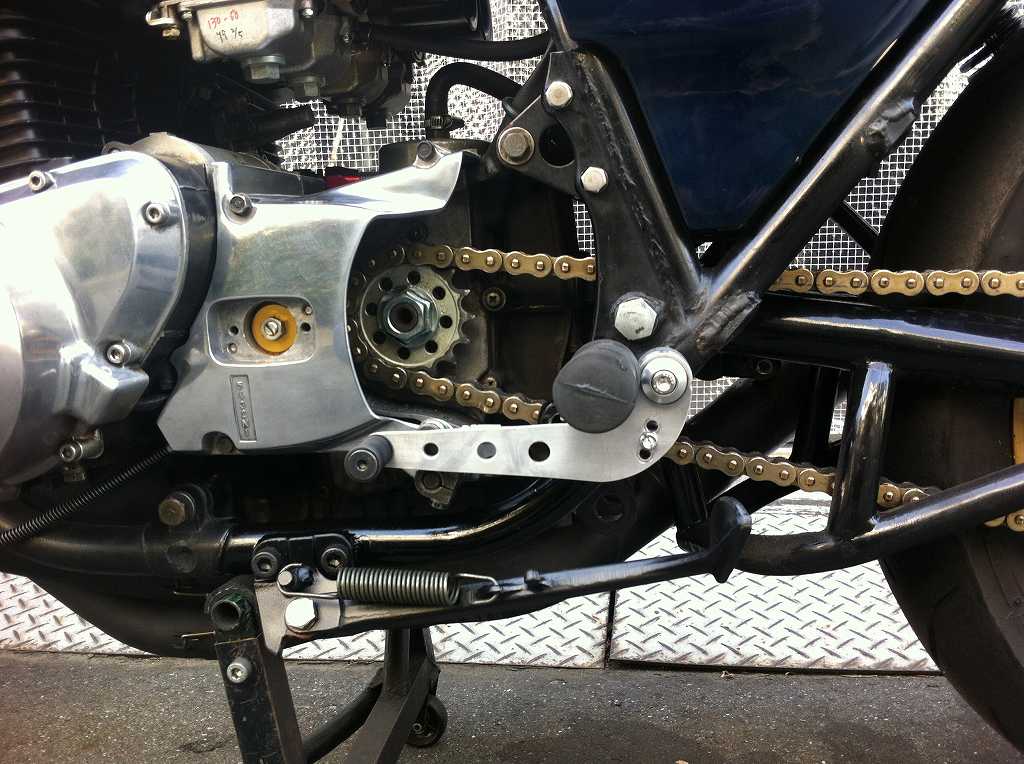

実車と同じ、逆チェンジでボス溶接式の姿と比較してみてください。
イメージ 7

下の画像では、ボス溶接済みのフレームに仮組みしているのでブラケットとフレームに隙間がありますが、
実際はフレームに密着します。
イメージ 2

イメージ 3

ブラケット以外は、ボス溶接式と共通です。
イメージ 4

フレームからステップ先端までの長さは、一般的なバックステップと同等の120ミリです。
イメージ 5

イメージ 6
