Jヘッド ハイカムの逃げ加工

スペアの1200ccエンジンのカムを今よりもう少し高いハイカムに交換するので、
ヘッドにカムの逃げ加工をします。
ベースは1100GPのエンジンです。
イメージ 1

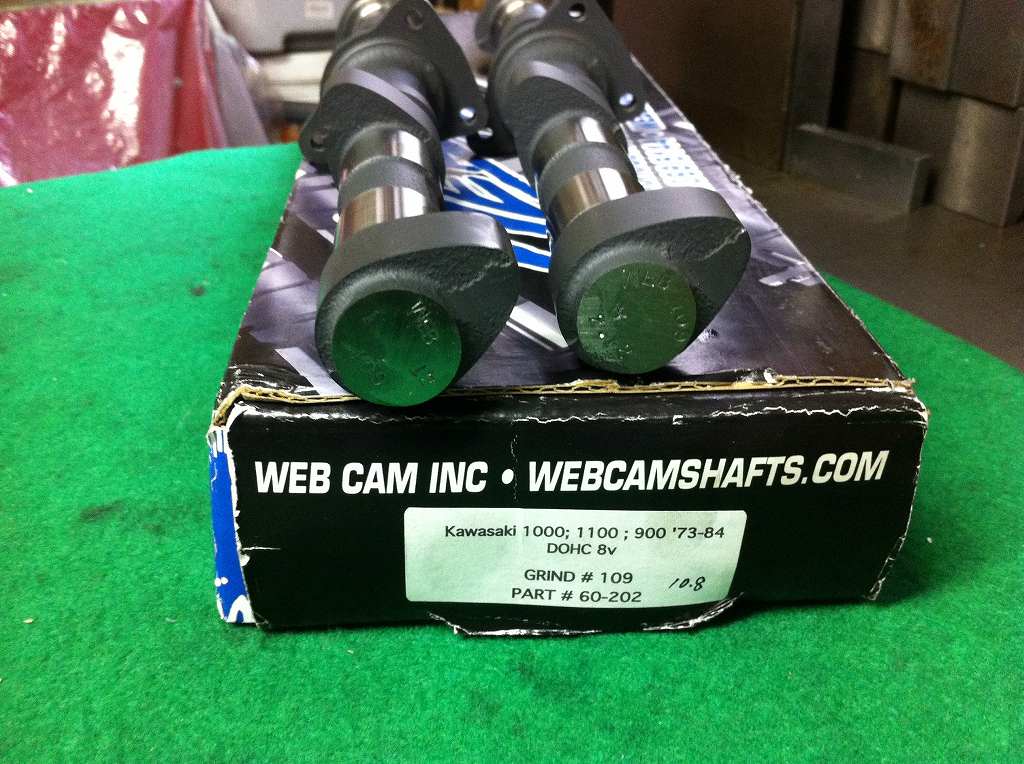

今回入れる予定のWEBカム #109 です。リフトは吸排ともに10.8ミリです。
イメージ 2

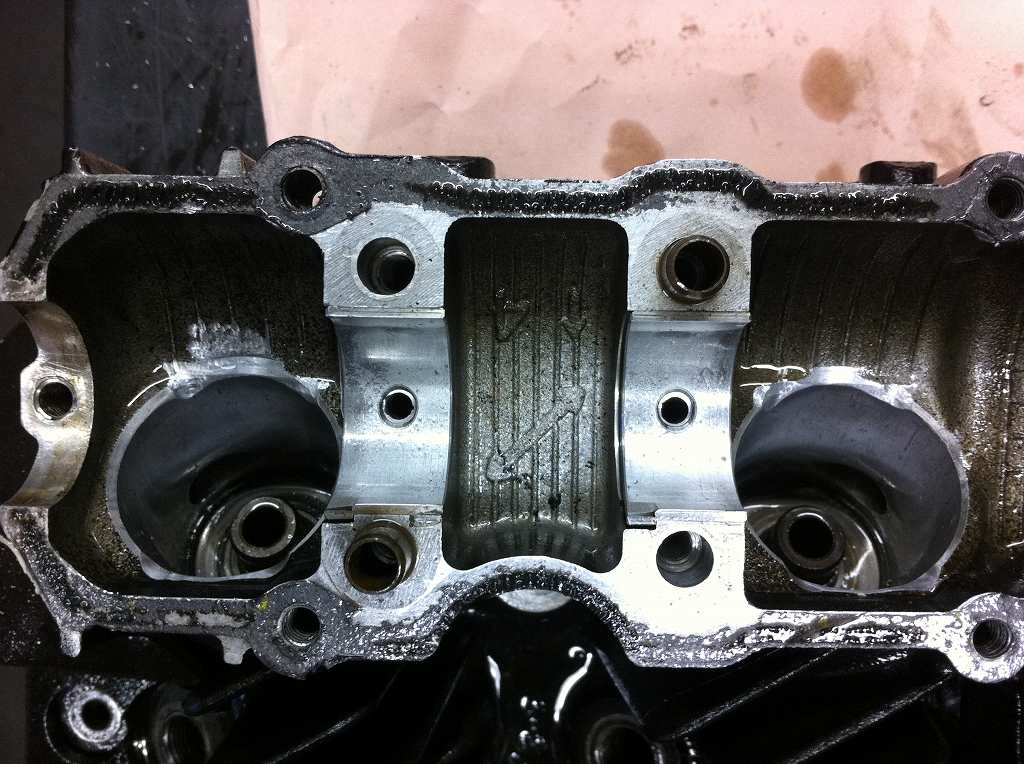

GPなどのヘッドは元からカム山の逃げがあるので、ほんの少し削るだけです。
イメージ 3

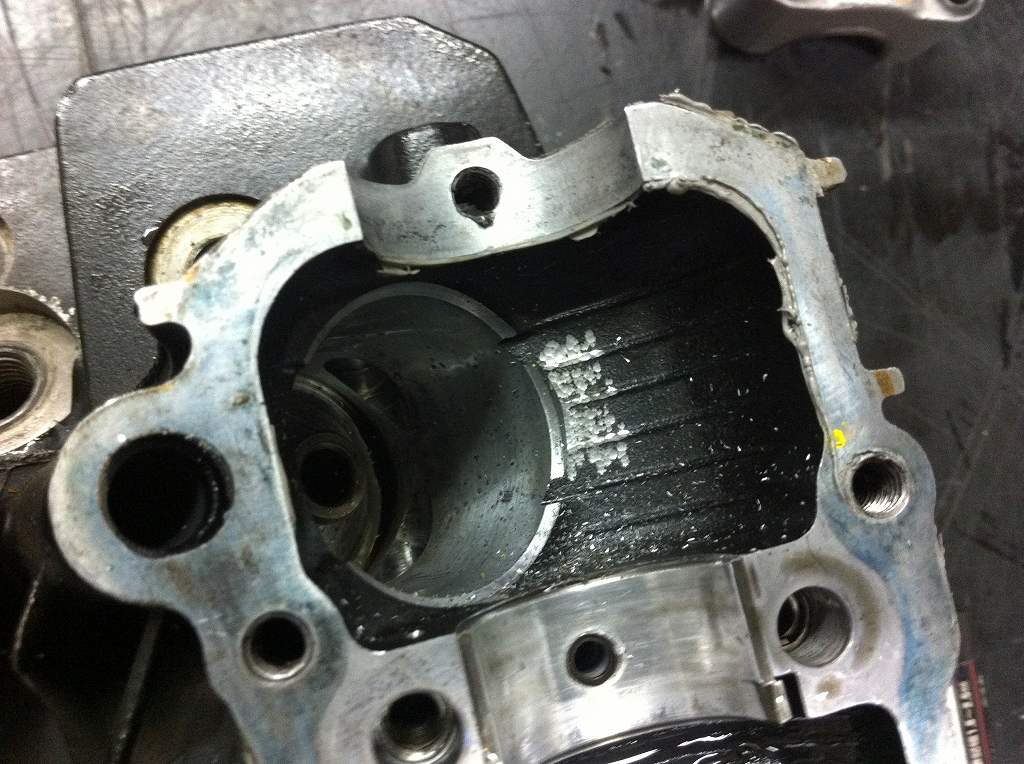

場所によって必要な削り代は異なりますが、このヘッドではここが一番削りました。
イメージ 4

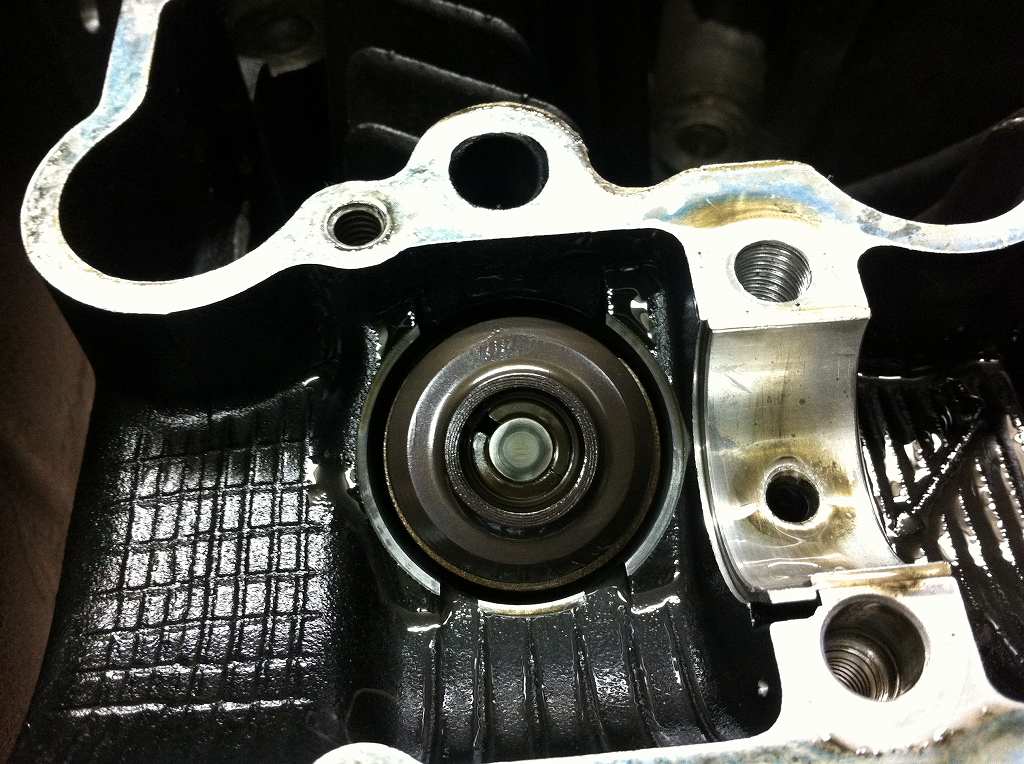

ヘッドカバーガスケットの当たる面の縁の内側を削ることもあります。
イメージ 5

別のエンジンではまた削り代が違います。
今度はJ1のヘッドです。

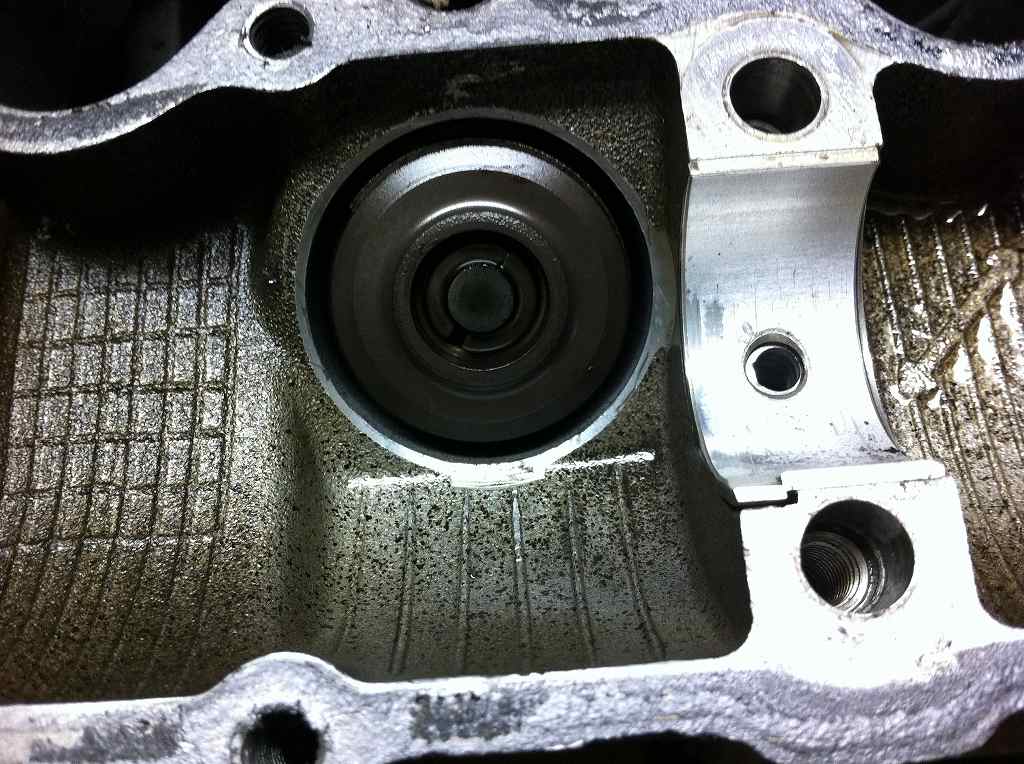

イメージ 6

カム山の逃げが全く無いので、当然削り代は多くなります。

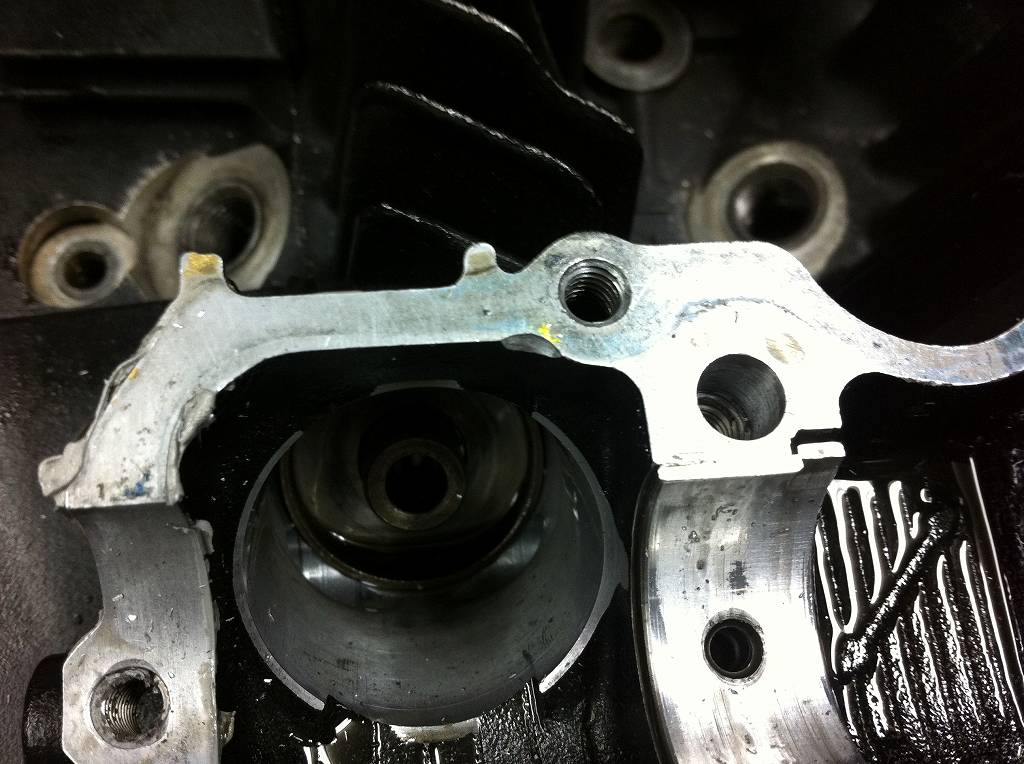

イメージ 7

リフト10.8ミリのカムでは完全にぶつかります。
イメージ 8

当たるところだけ削るとすると、だいたいこのくらいの削りになります。
イメージ 9
場所によって削る量は変わります。違うヘッドはまた違った削りになるでしょう。

INT #1 #2
イメージ 11

INT #3 #4
イメージ 10

EXH #1 #2
イメージ 13

EXH #3 #4
イメージ 12

Z系ではもっと削り代は多くなり、ヘッドカバーの裏側も削ることがあります。
ヘッドカバーガスケットを厚くしても大丈夫です。
