レーサーZ1000J ミッションのロックボール入れ

TOTでも使用している自家用のZ1000J。
最近、どうもニュートラルが入りづらくなってきたのでエンジン分解点検することに。
ミッションにある、停止時2速に入らなくするロックボールを抜いてあるので今回は入れることにします。
スターターの無いレース仕様だと、2速押しがけできる用にボールは入れないで組んでおきますが、
最近はレース仕様にするときもでもスターター装備なので押しがけは不要になりました。
歳とって体力落ちると、高圧縮エンジンの一人押しがけは無理です。^^;)
イメージ 10

外したオイルパンを点検すると、磁石に付く鉄の針状の異物がありました。
ミッションのドグが欠けたようです。
イメージ 1

クランク以外、腰下はバラしていきます。
シリンダーも裏から覗ける範囲で点検して特に問題なし。
イメージ 3

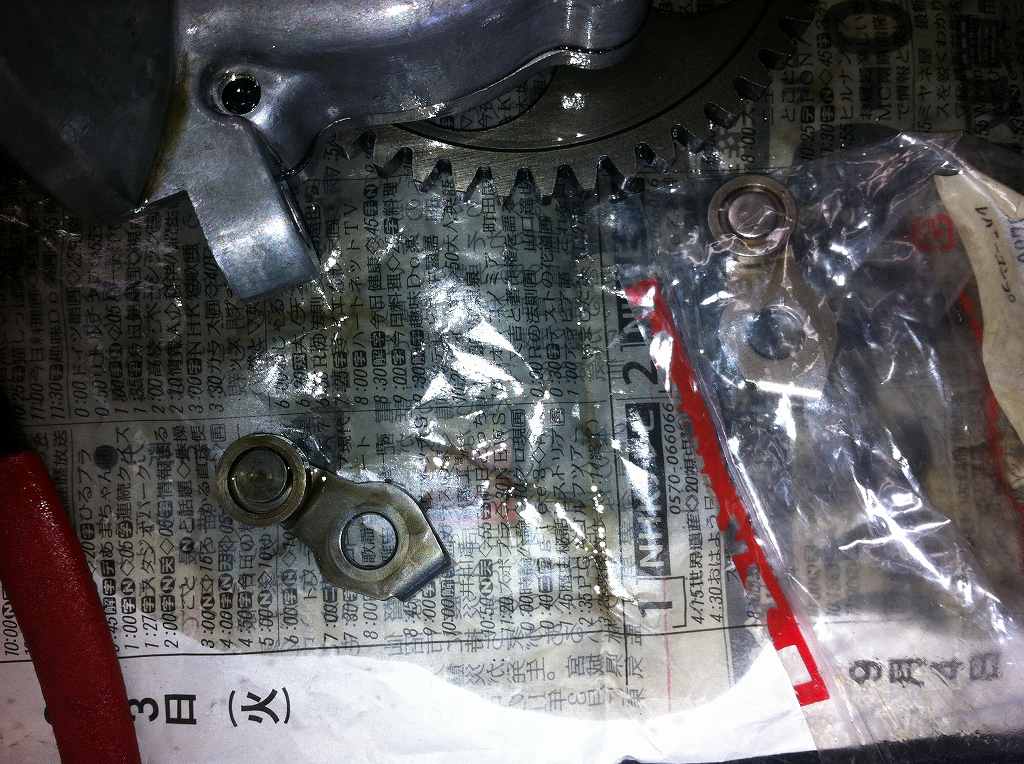

ニュートラルが出にくくなった一因として、
ニュートラルレバーの摩耗がありました。
丸いローラーの軸受け部分が摩耗してローラーが偏っています。
新品と交換。ニュートラルのクリック感が良くなります。
イメージ 4

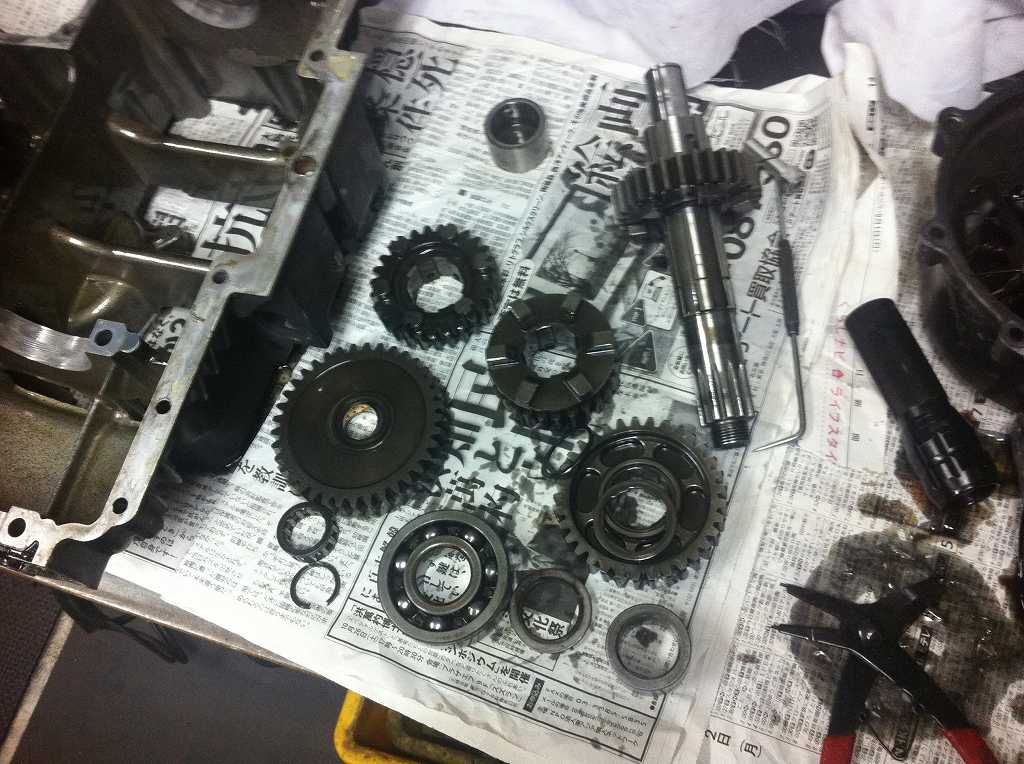

アウトプットシャフトをバラしてロックボール3個を入れておきます。
イメージ 5

オイルパンから見つかった金属片は、このギヤのドグが欠けた破片でしょう。
まだギヤ抜けはしないので、現状把握だけして再使用することに。
イメージ 6

ついでにカム周りも点検します。
摺動面もアタリがつた綺麗な状態です。
イメージ 2


別件で、BLファクトリーさんのパルシングカバーにちょっと追加工します。
穴を2個開けて、外周などのエッジ削って丸みを付けます。
粗いサンダーで、要所にサンダー目を付けておきます。
イメージ 7

より、S1っぽくなってませんか?
イメージ 8

市販のフライス削り出しプレートだったエンジンハンガーも造り変えます。
アルミの厚板を切り出し、あえて装飾はしないでラフに仕上げます。
この方が当時っぽい雰囲気になると思います。
イメージ 9
