角Z1000 Z1000Rワークスレーサー風にKR管改造

暫定で付けていたクネクネのKERKERから、
やっとのことで入手したKERKERのKR管に交換します。
今回は、「マジーのZ1000Rワークスレーサー風に」とのオーダーです。
イメージ 1

先ず、ノーマルのマフラーステーは左右とも切断します。
イメージ 2

これでベース車が何だか解りにくくなりますね。
Zに乗っていると、つい街で見かけたZのベース車が何であるか鑑定してしまうものです。
イメージ 3

センタースタンドのステーも、右端の一枚だけカットします。
イメージ 19


今回入手したKR管です。
フランジが強化品なので、当時ものではなく少し新しい物のようです。

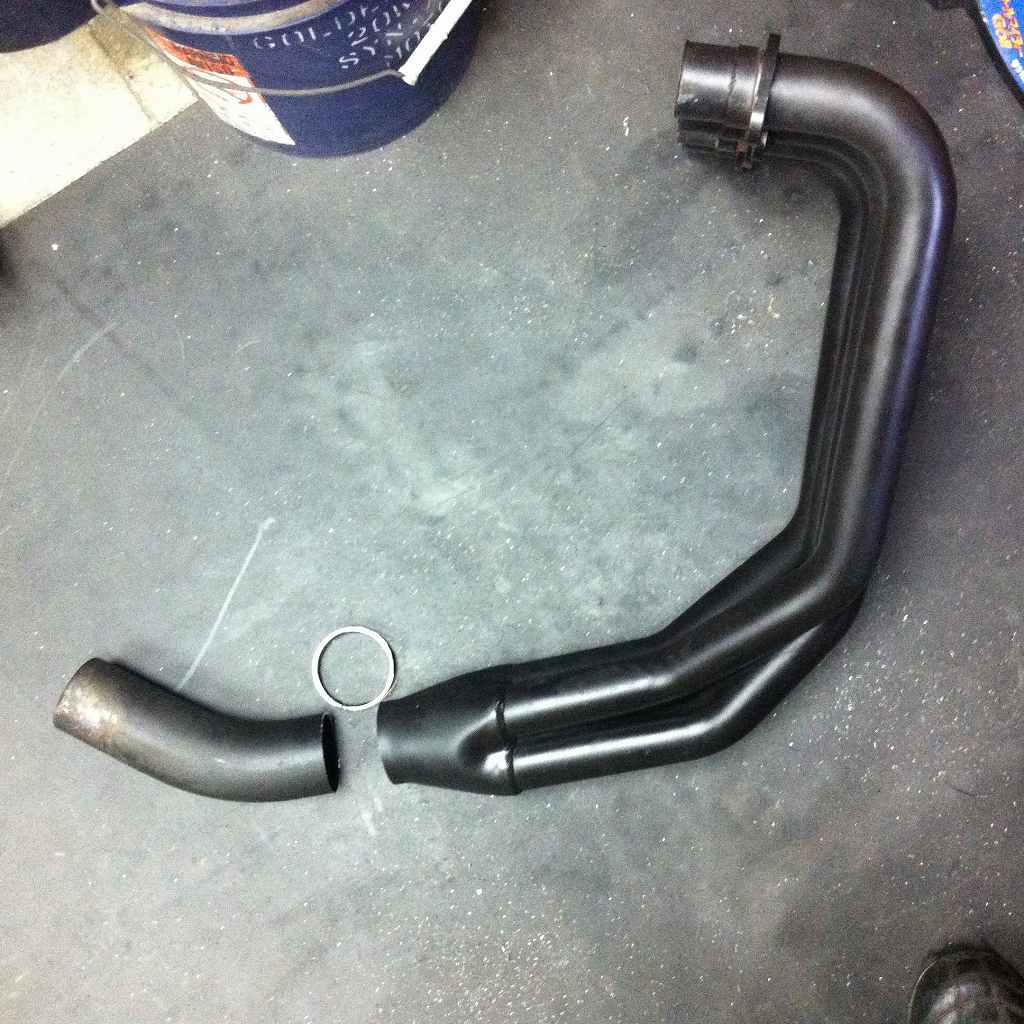

集合部の溶接前後で切断します。
余分な溶接ポイントを作らないためです。
この曲がり部分をひねって角度を変更していきます。
イメージ 4

サイレンサーエンドをリヤアクスルの真上に合わせるため、
ストレート部を8センチ延長します。
同径のΦ63ミリパイプは、外したクネクネ管から切り出しました。
イメージ 5

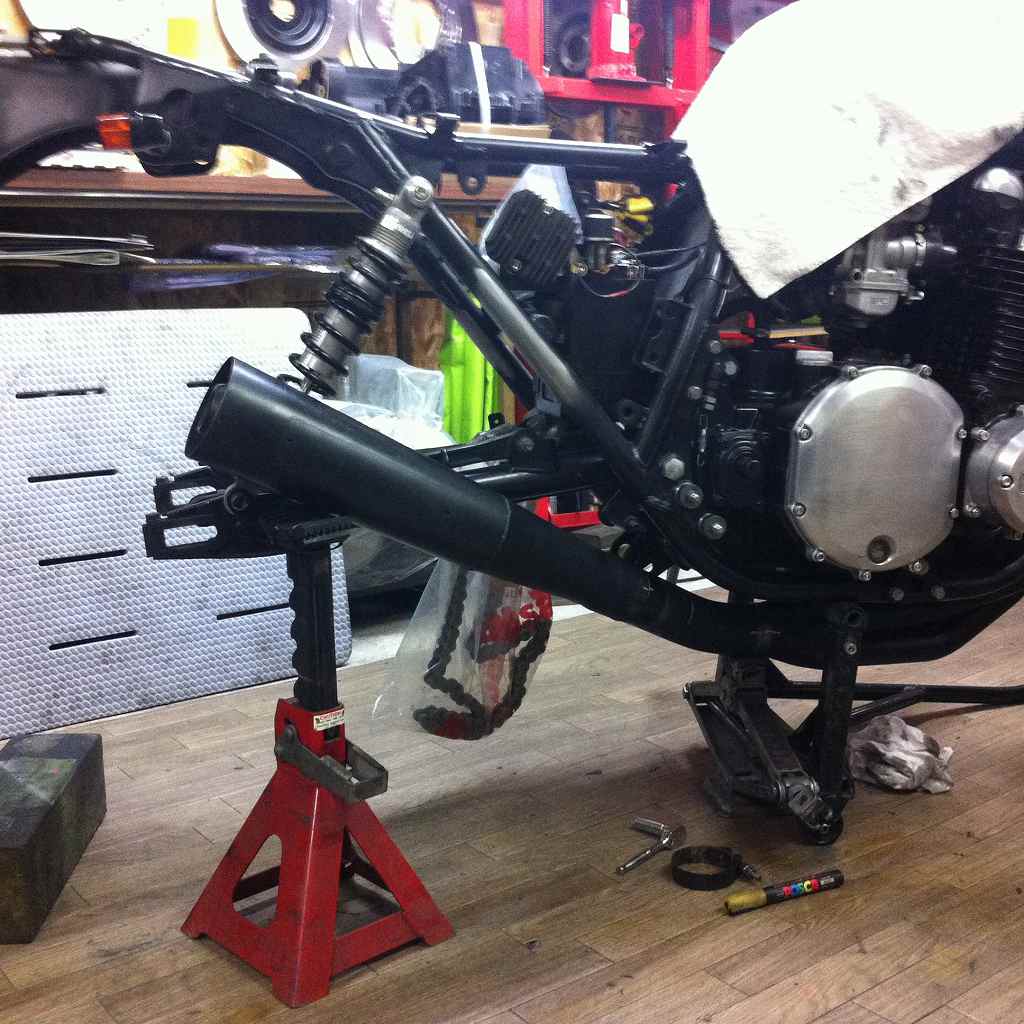

いい位置に仮止めしたら、お仕事中のオーナーさんにメールで画像を送信し、
「もうちょっと上、そう、そこそこ!(^^) あとほんの少しだけ前よりでネ。」
などとやり取りし、形を決定します。
イメージ 6

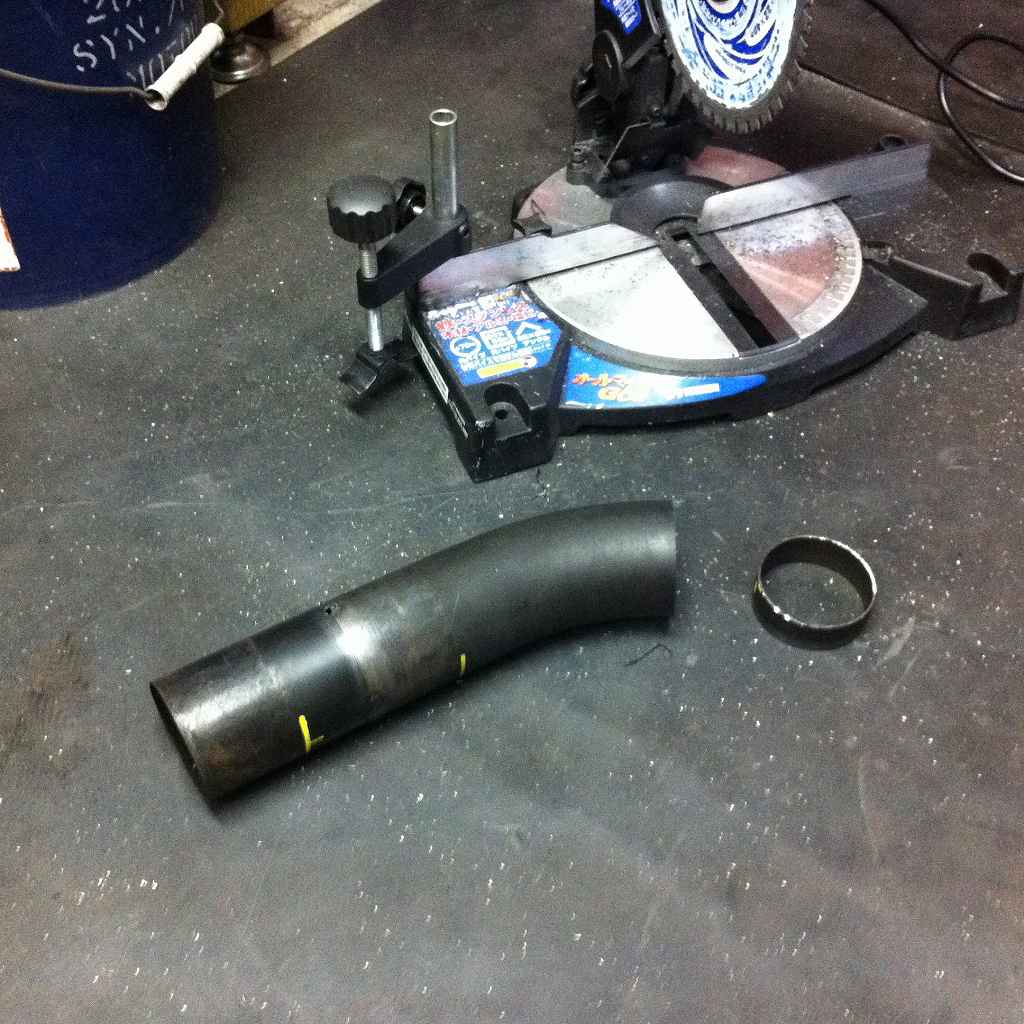

エンジンに寄せるのに、集合直後のストレート部は2センチだけカットすることに。
集合したら直ぐ曲がるのがワークス風です。
イメージ 9

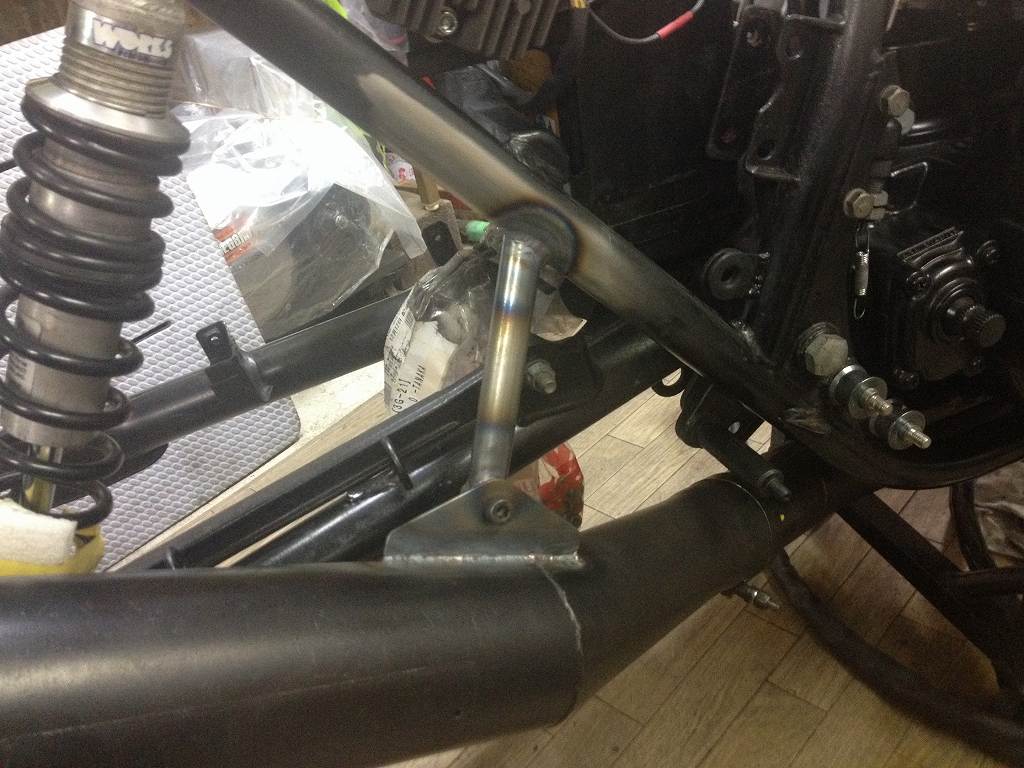

角度が決まったら、長さを合わせてステーを切り出します。
イメージ 7

サイレンサーとリヤショックの間隔を調整しながら溶接して取り付けます。
イメージ 8

下向きの元のステーは削除します。
イメージ 10

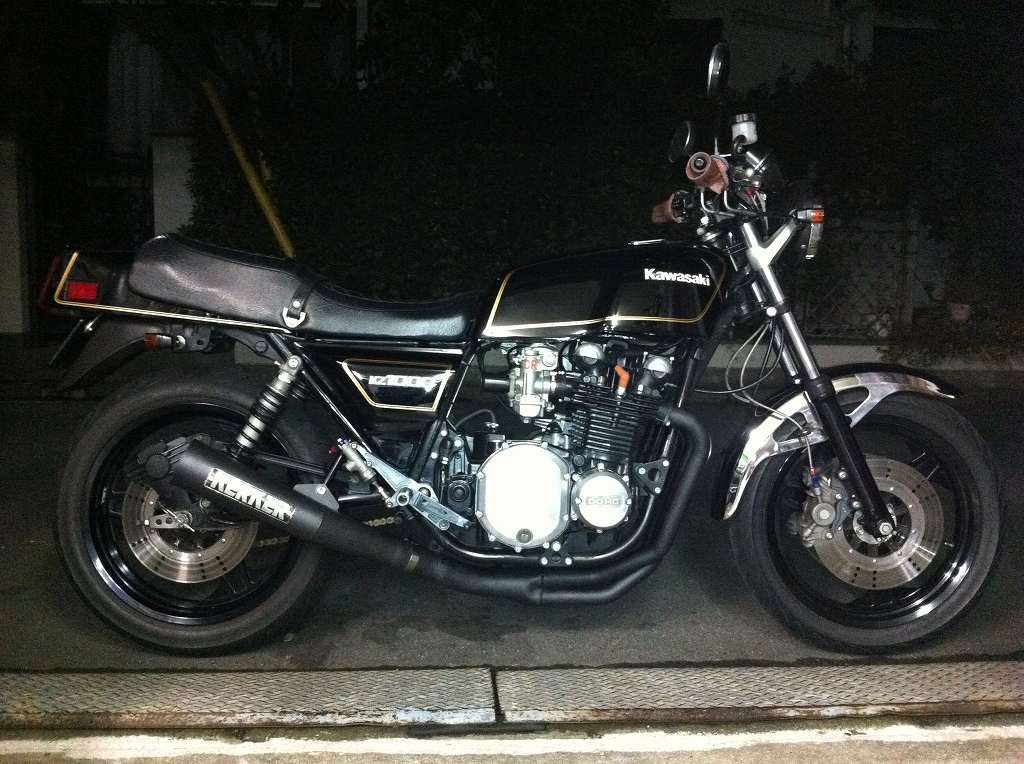

塗装して完成。
バックステップももっと下に、且つ当時風に変更予定なので、
ステップ周りの隙間は無くなる予定です。
イメージ 11

エンジンやフレームとのクリアランスはなるべく狭くします。
集合したあと早めに曲がるので、後半のストレート部分の長さが映えます。
イメージ 12

イメージ 13

イメージ 14

左側もマフラーステーが無くなりスッキリ。
イメージ 15

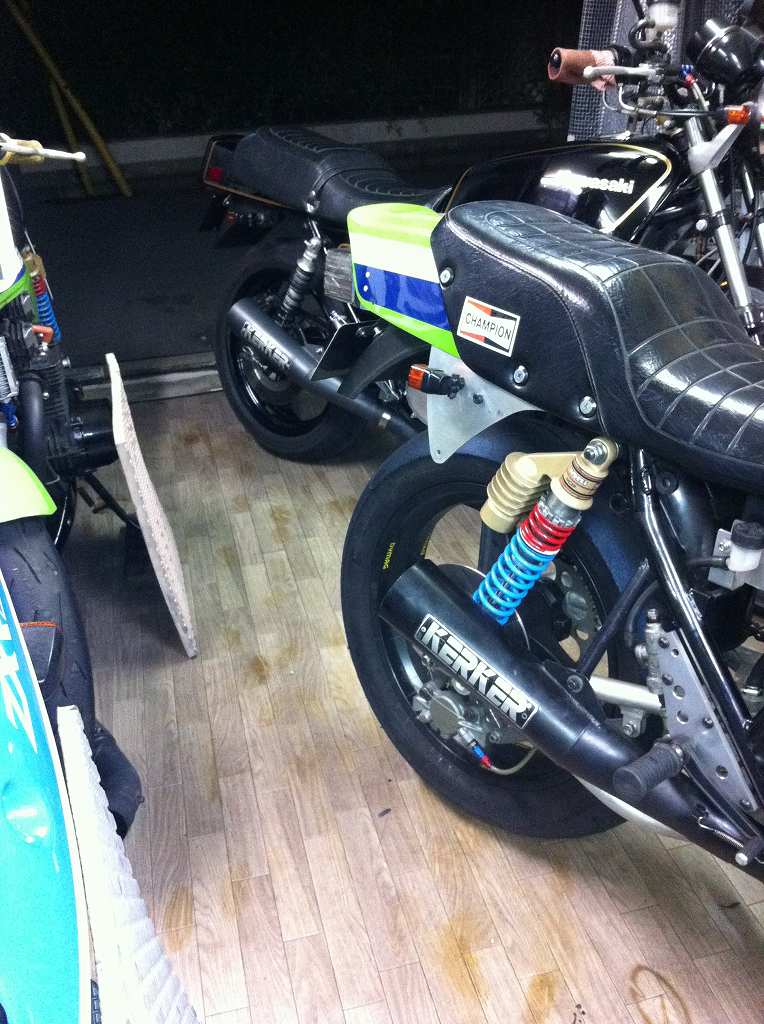

ワークス風のもう一台とマフラーの姿を比べてみます。
イイ感じに仕上がりました。
イメージ 16

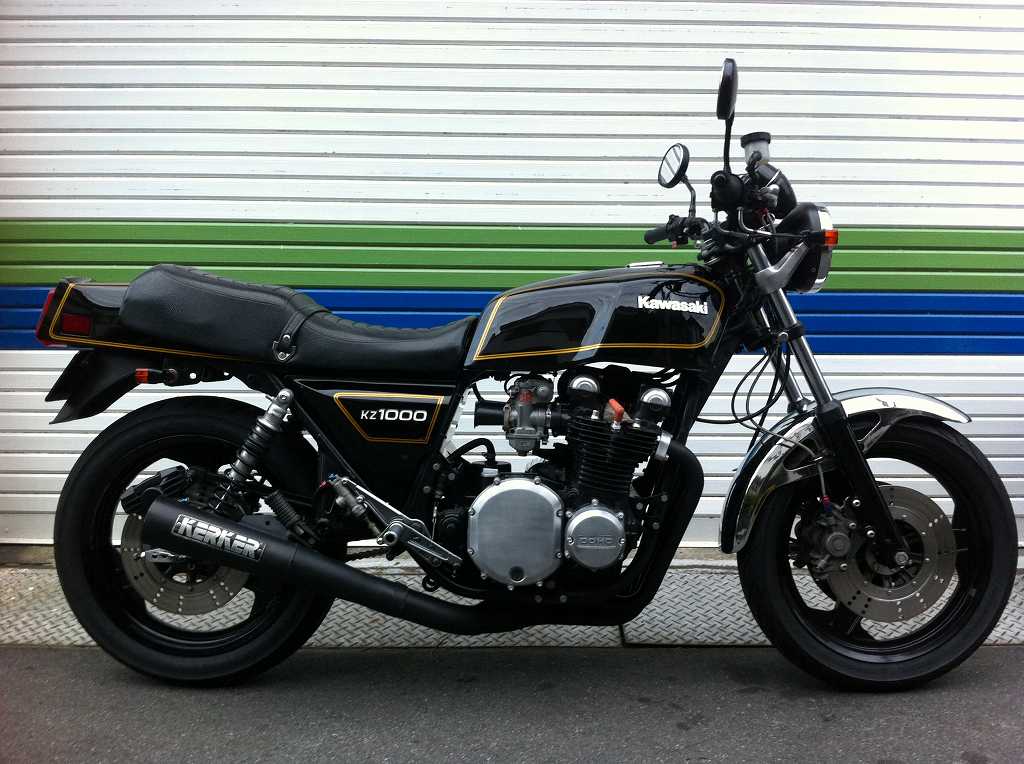

After
イメージ 17

Before
イメージ 18
