Z1000J AMA化 リヤ周り

リヤ周りをシートと一体化したので、
ウインカーとテールランプの配線はひとつのカプラーに統合します。
イメージ 8

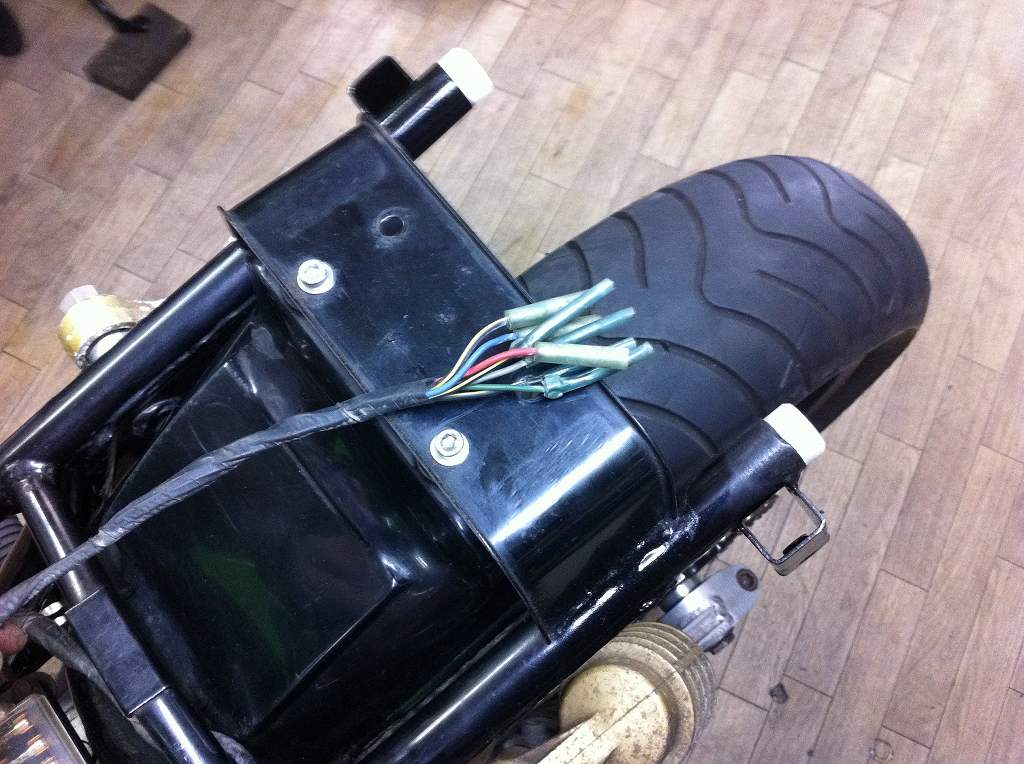

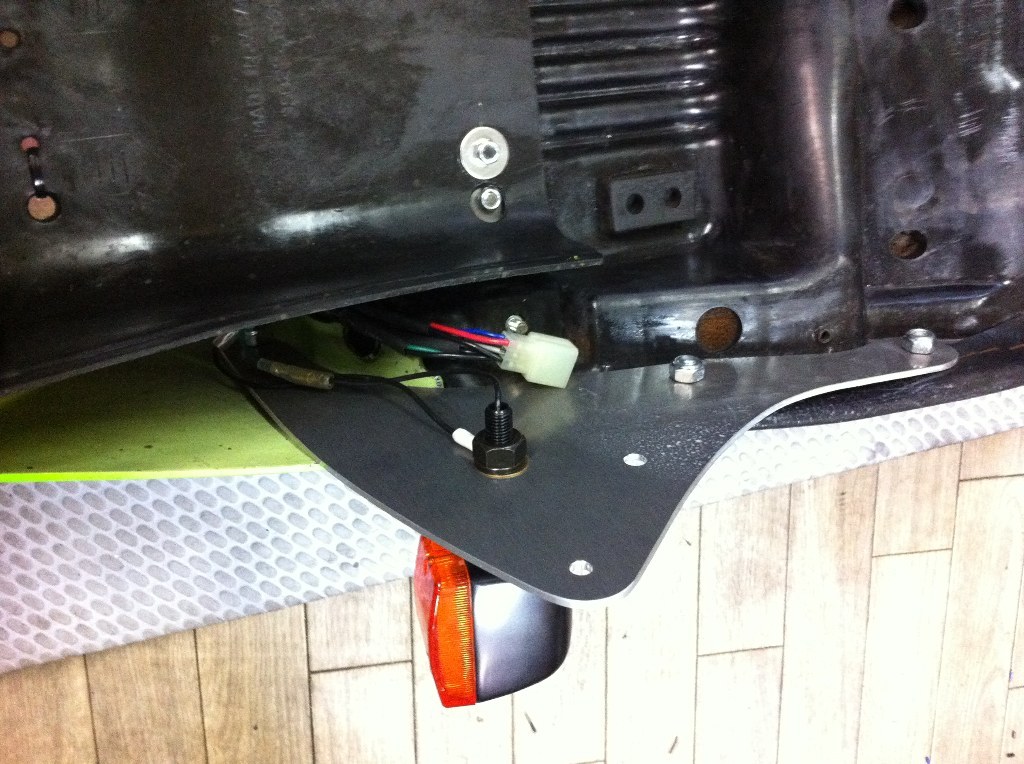

6極のカプラーひとつで分離できるようにし、
その後ろはサブハーネスを作って末端と接続するようにします。
イメージ 1

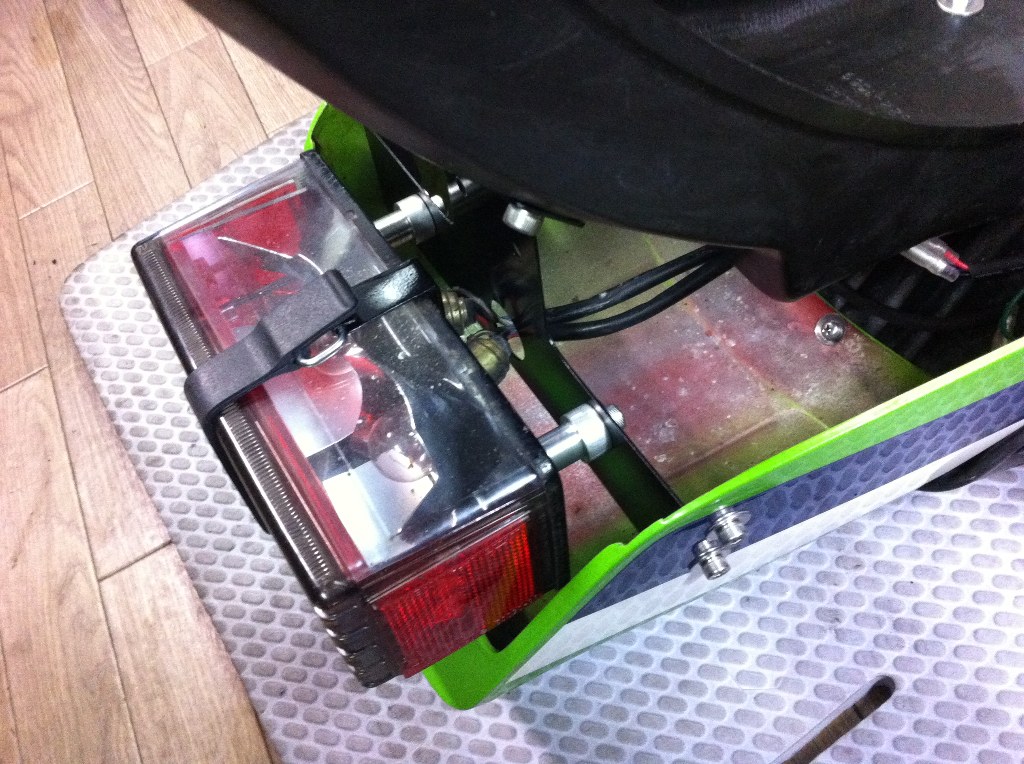

塗装したテールランプブラケットなどを組み込んでいきます。
イメージ 2

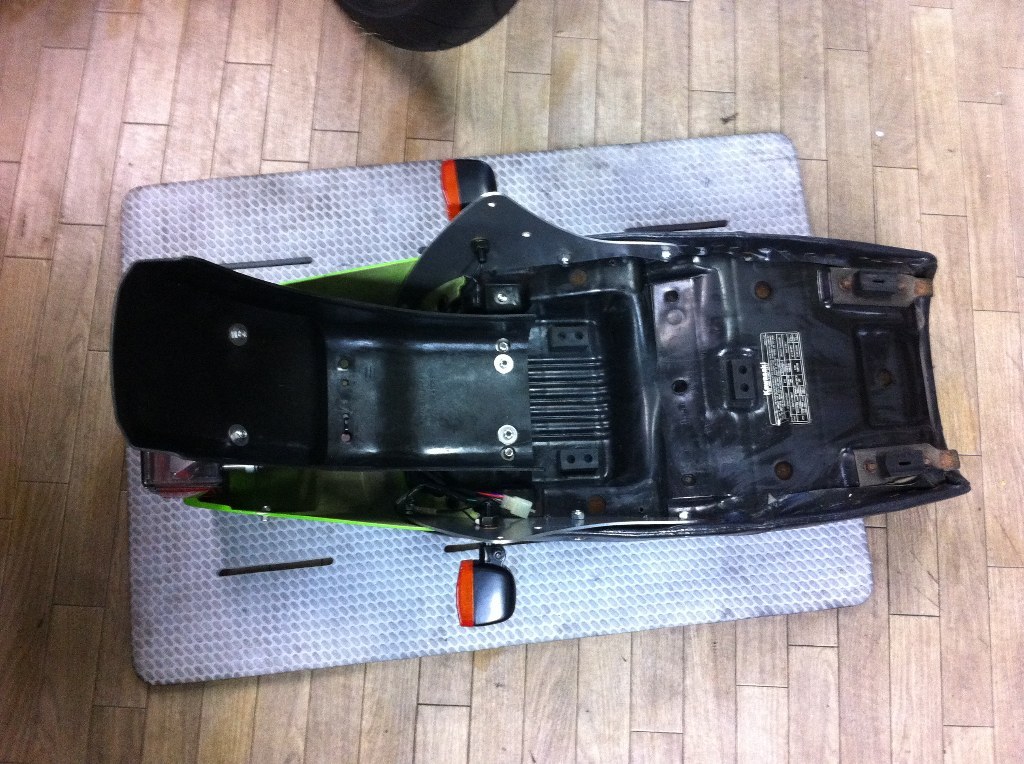

リヤ周りはこのように全て一体化します。
荷物を積むスペースは無しです。
イメージ 3

イメージ 4

イメージ 5

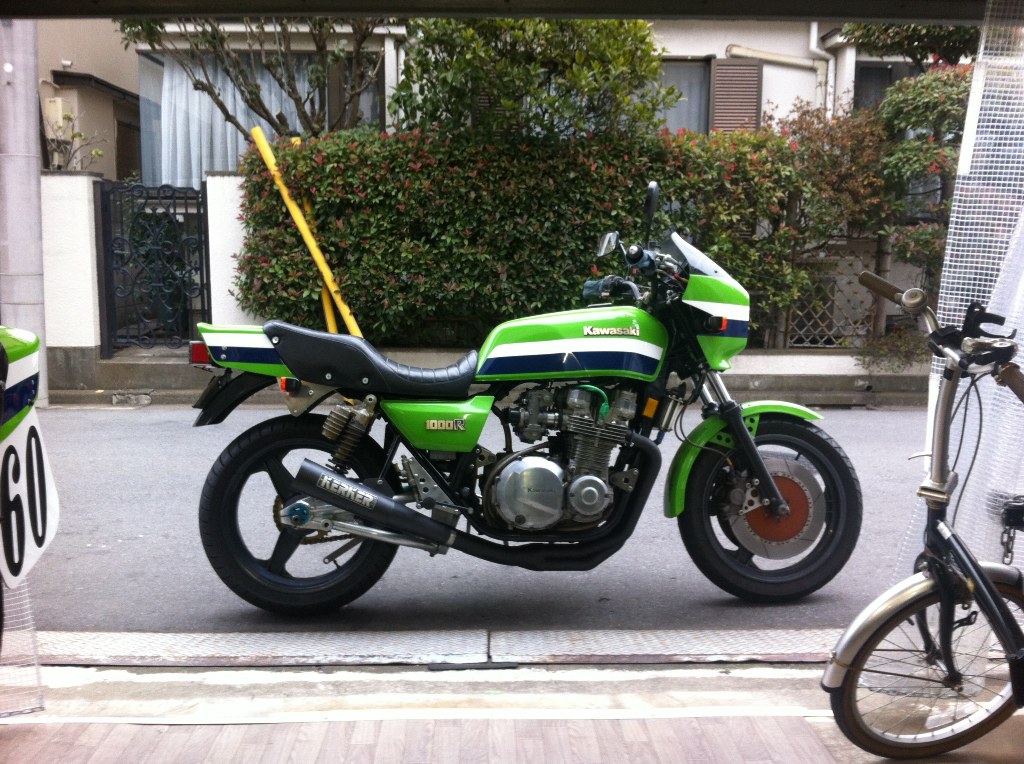

遠目に見て、全体のバランスを確認しておきます。
高いタンク位置と、マフラーの角度&長さがポイントです。
イメージ 6

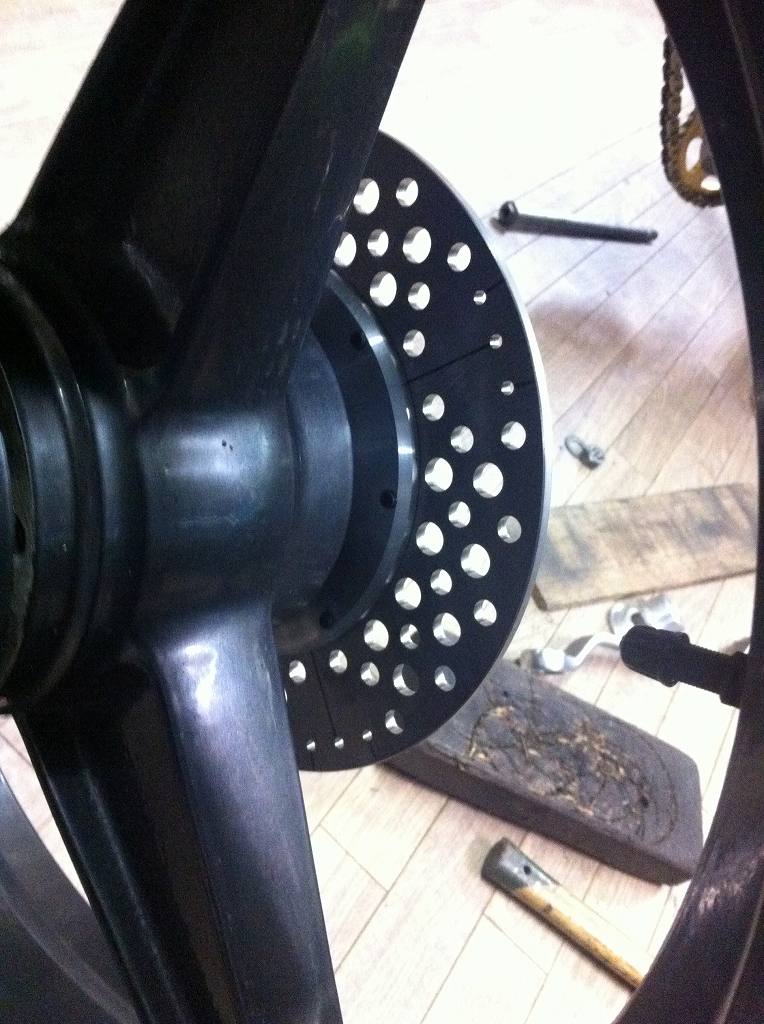

リヤのインナーローターもできてきたので、
ローターを仮組みしてみます。
イメージ 7
アウターローターのスリット加工はこれからです。
イメージ 9
後は、リヤハブのスペーサーと、キャリパーサポートが付けば完成です。
もうしばらくお待ちください。m(_ _)m
イメージ 10
