バルブ曲がり1000Jレーサーのエンジン分解

先日の筑波サーキット走行の時、
ギヤ抜けしてオーバーレヴさせてしまったエンジンを分解点検します。
先にバルブクリアランスを測っておきましたが、
エキゾースト側が0.5ミリほどに広がっていました。
イメージ 1

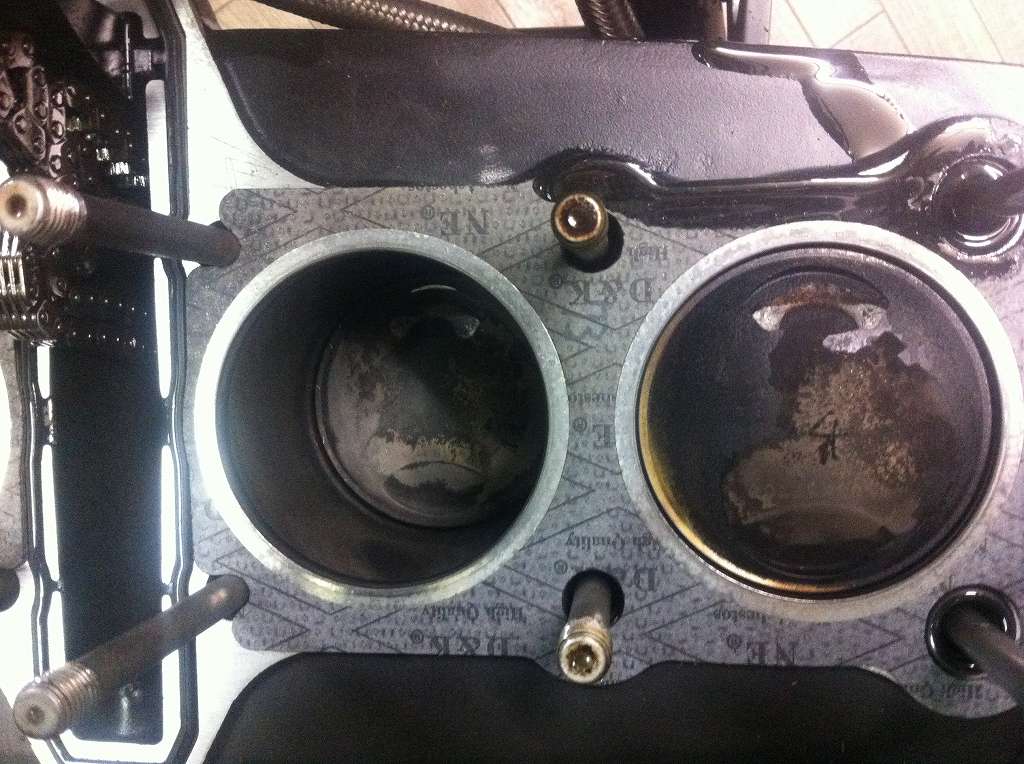

4気筒とも圧縮ゼロになっていたのですが、
やはりバルブがピストンに当たって曲がったようです。
イメージ 2

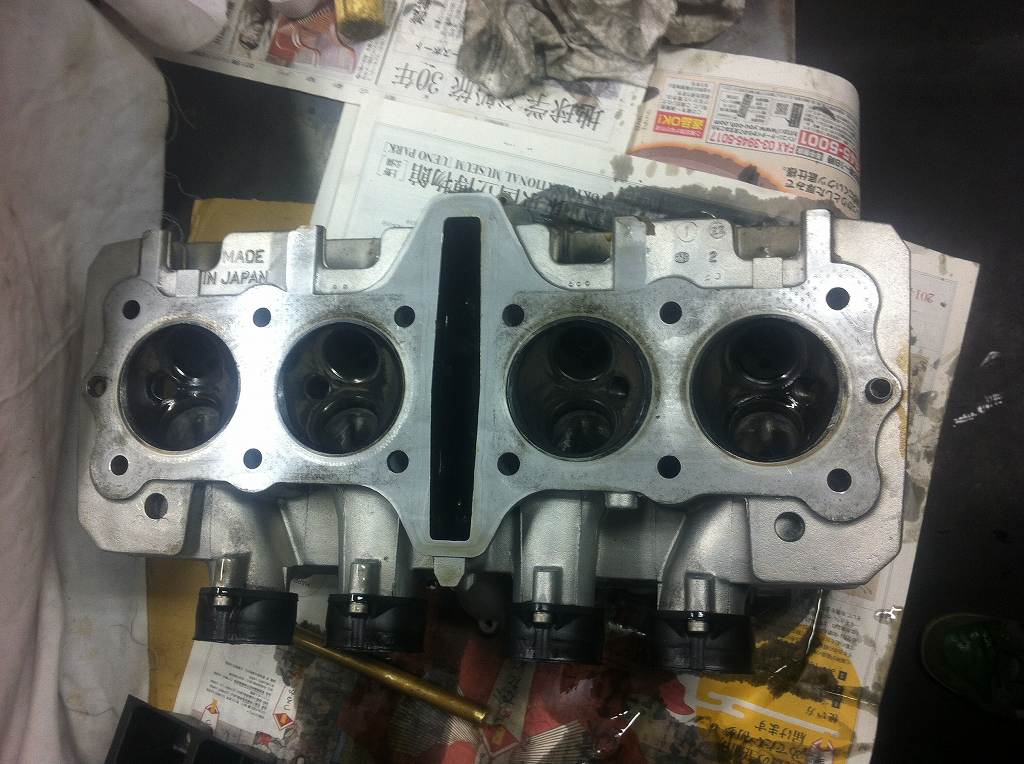

ヘッドを上から見ると特に異常はなさそうです。
イメージ 3

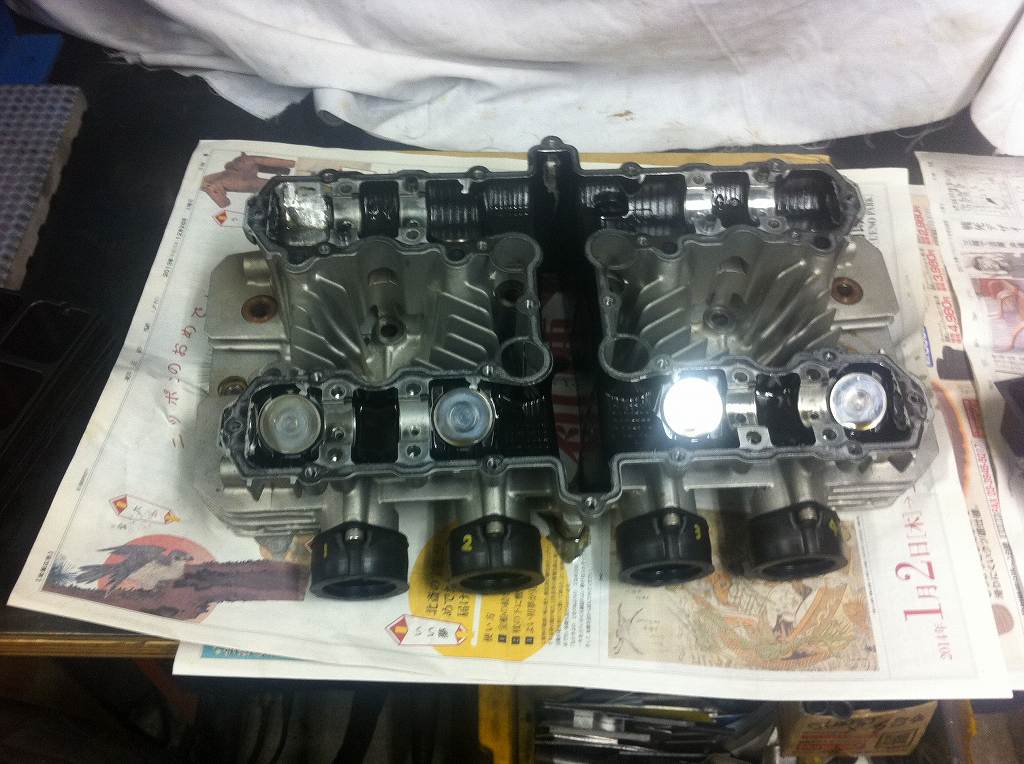

リフターをとってみると、1ヶ所はシムが割れていました。
イメージ 4
エキゾーストバルブは4本とも曲がっています。
インテークは大丈夫のようです。
イメージ 5
ギヤ抜けしてオーバーレヴしたのは裏ストレートの中程でした。
加速もできず、エンブレも効かずに惰性で走り、
最終コーナーはインベタで抜けて、
止まったのはピットロードエンドの芝生でした。

暫く走ってしまった性で、バルブシートがかなり傷んでしまいました。
イメージ 6
曲がったバルブで叩かれたため、
バルブシートの一部が潰れています。
直ぐにクラッチを切ってエンジンを止めた方がよかったですね。
イメージ 7
来週にも筑波を走りたいので、とりあえず別のヘッドに載せ換えることにします。
イメージ 8
