当時物ワークスパフォーマンスの延長加工

当時物のワークスパフォーマンスなのですが、
オイル漏れが酷かったのでスクーデリアオクムラさんで
フルオーバーホールしていただきました。
内部パーツで傷んでいたものは、
流用がきく現代のパーツを使ったり、削り出して新造したりするので、
補修部品がメーカーに無くても大丈夫のようです。
左下のビニール袋内が交換したパーツです。
ロッドは傷が多かったので再研磨しました。
イメージ 1
さてこのワークスパフォーマンス、
全長が240ミリと短いものなので延長加工します。
イメージ 2
ロッドをこのエクステンションで延長します。
材質はクロモリ(SCM435)で製作しました。
25ミリ延長することができます。
イメージ 3

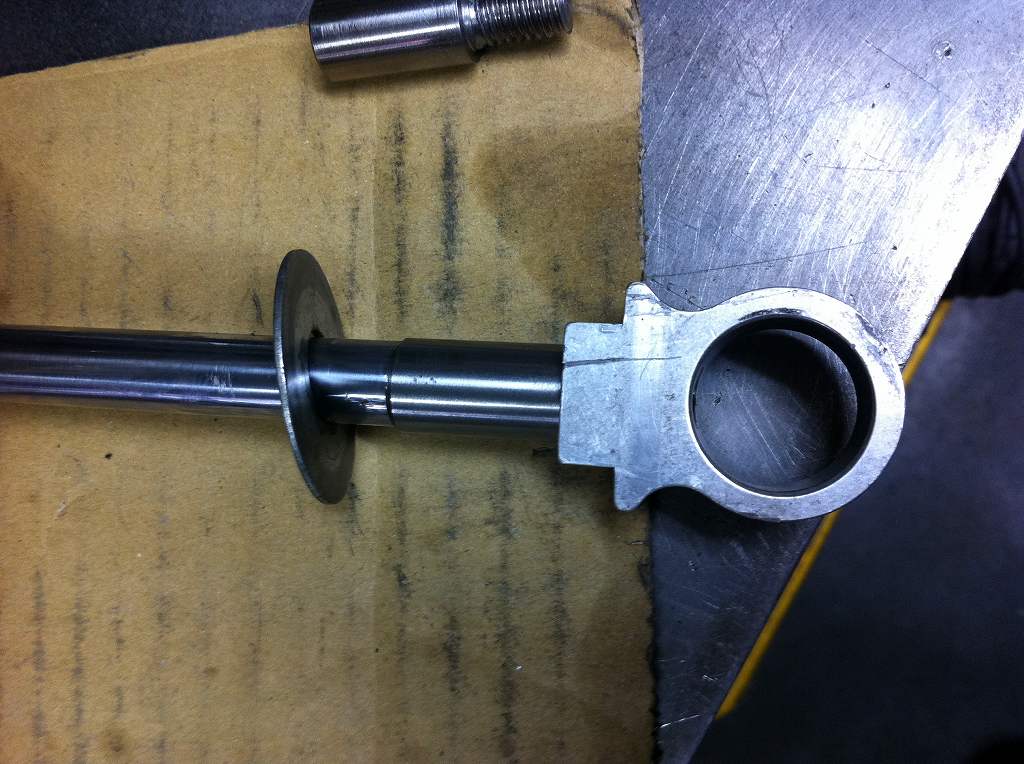

エンドアイを外して間にエクステンションを入れます。
イメージ 4


イメージ 5

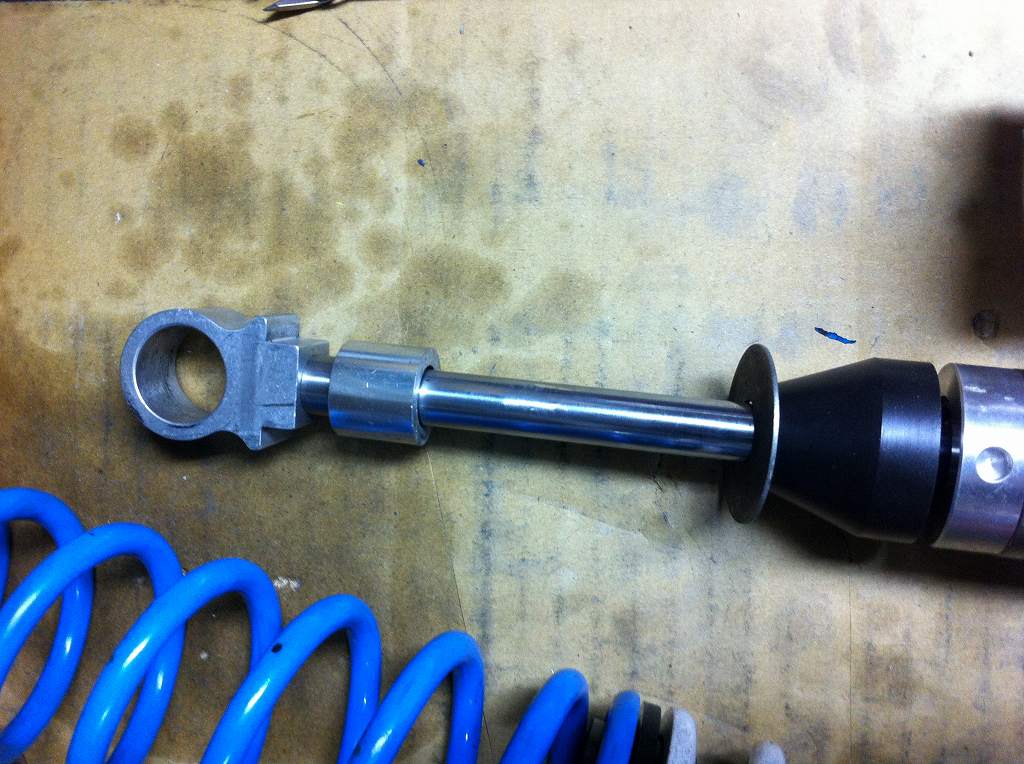

なるべく強度を稼ぎたいのでロッドより少し太いです。
スプリングシートの切り欠きが通る最大径です。
イメージ 6
オーバーストロークしないように、
バンプラバーの下にスペーサーを入れておきます。
バンプラバーの向きは、
オイルシールを痛めないように広い面を上にしてあります。
イメージ 7

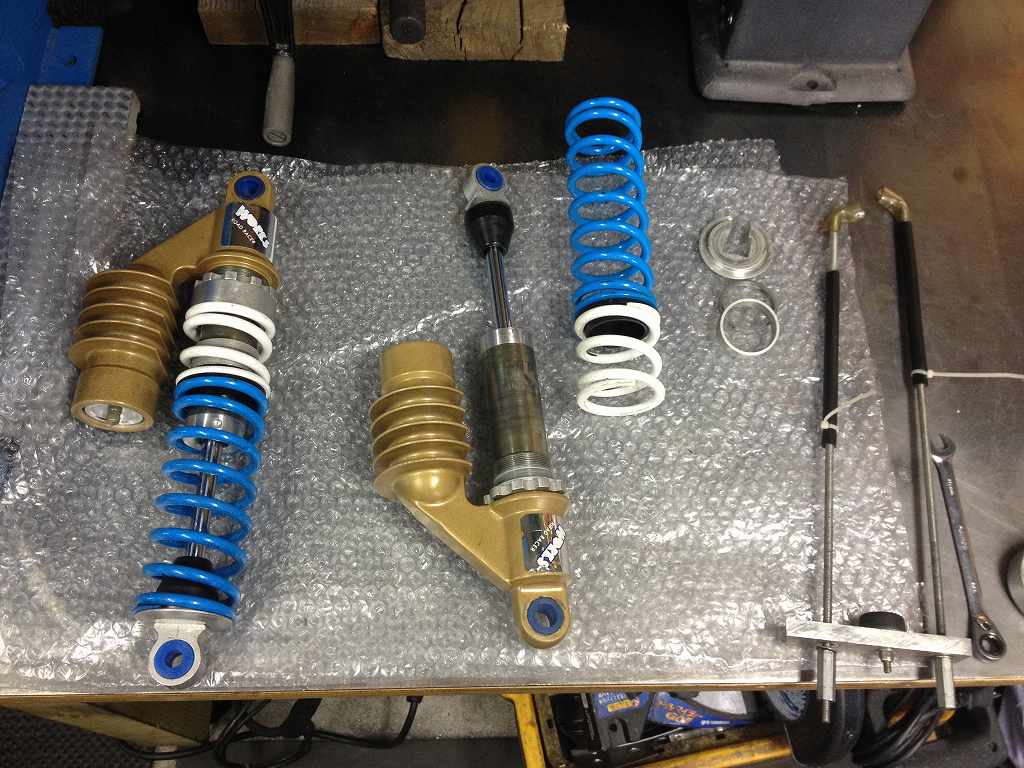

上が延長後です。
イメージ 8
1G乗車で30ミリほど沈むようにプリロードをセットしました。
延長前はプリロードを掛けて車高を保っていましたが、
1G車高はそのまま、リバウンドストロークも確保して、
今度はしなやかな足になります。
イメージ 9


イメージ 10
空車だと、かなり車高が高く見えますね。
イメージ 11
