1000Jレーサーのタンク上げ

タンクを高くマウントするためのブラケットです。
過去最高の25ミリUPに変更します。
イメージ 1
2ミリの鉄板から切り出して曲げるので、
なるべく加工の少なくて済むように考えて今はこの形です。
イメージ 2

イメージ 3


イメージ 4
フロントは今までと変更なしの20ミリUP仕様です。
イメージ 5

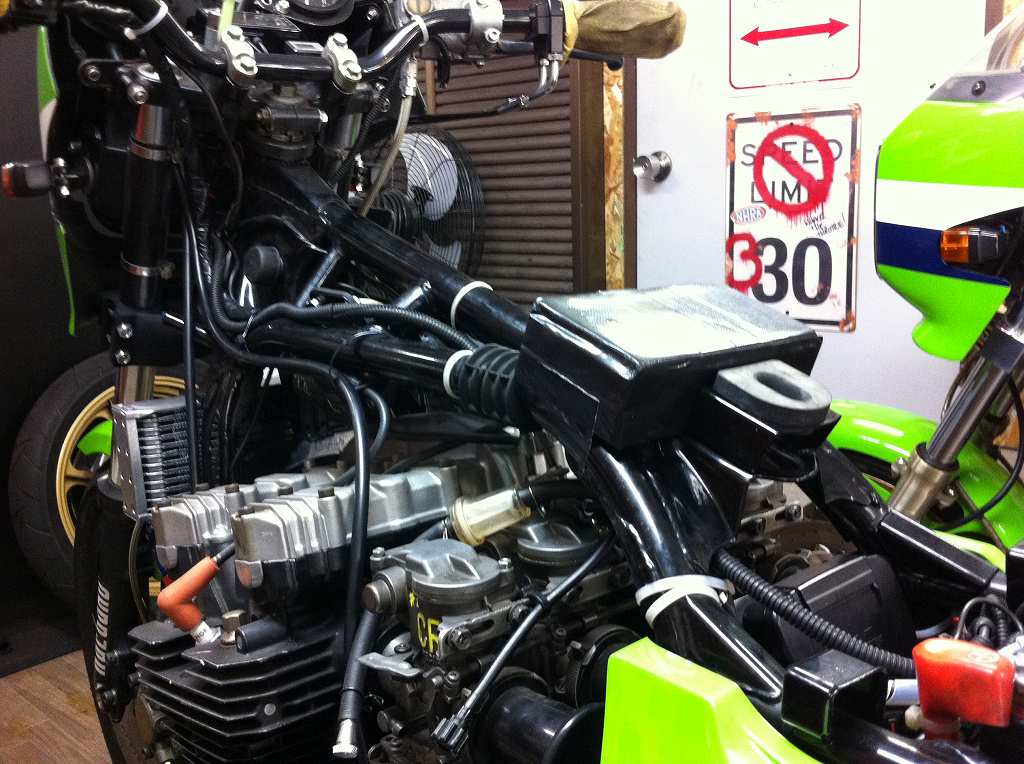

タンクとの隙間にには、
硬質のバスマットをまとめてガムテで巻いたあんこを入れます。
イメージ 6
ワークス車の場合、タンクとサイドカバーの隙間は、
サイドカバー前側の平らな部分の長さと同じで5センチ位空きます。
イメージ 7
オイルクーラーは、サイド穴あきがよかったので、
車載のまま加工して塗装しました。
ドリルの刃にはストッパーを付けて、
板厚+2ミリ位で止まるようにしておかないと、
刃先がコア触れただけで破れてしまうのでご注意を。
イメージ 8
保安部品とジェネレーターも付けて、
夜が明けたら奥多摩へテストに行ってきます。
イメージ 9

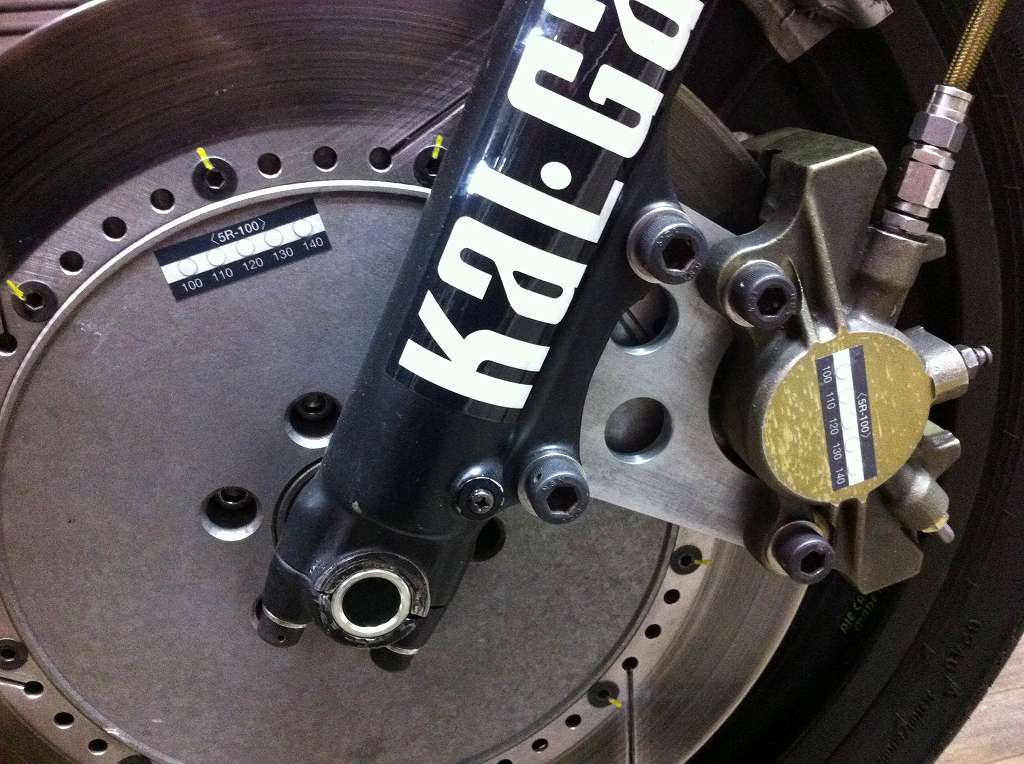

カットしたローターは、わざと酷使して温度を上げてチェックします。
温度確認のためサーモラベルを貼っておきますが、
フロントは140℃のスケールを超えないでしょう。
イメージ 10
同じくリヤにも同じスケールのサーモラベルを貼っておきましたが、
こちらは140℃は超えると思います。
イメージ 11
