鉄S1スイングアーム装着

歪みを確認しながら溶接で組み立てていきます。
イメージ 1
大まかな形ができたので、車両に取り付けてみます。
イメージ 2
「新旧一体」といった感じですね。
スタンドフックやドレンプラグなどは後で付けます。
イメージ 3


イメージ 4


イメージ 5
チェーンも通してクリアランスを確認します。
イメージ 6
スタビとチェーンのクリアランスは要改善。
イメージ 7
タイヤの逃げは、潰しで対応。
現在、実幅160ミリタイヤです。
イメージ 8
内幅は片側6ミリずつ広げて238ミリとしました。
リヤショックとチェーンの干渉は大丈夫のようです。
イメージ 9
トルクロッドの受けは、スタビの+印のところに付けるとちょうどいいようです。
Mk2トラススイングアームと同じような付け方になりそうです。
イメージ 10

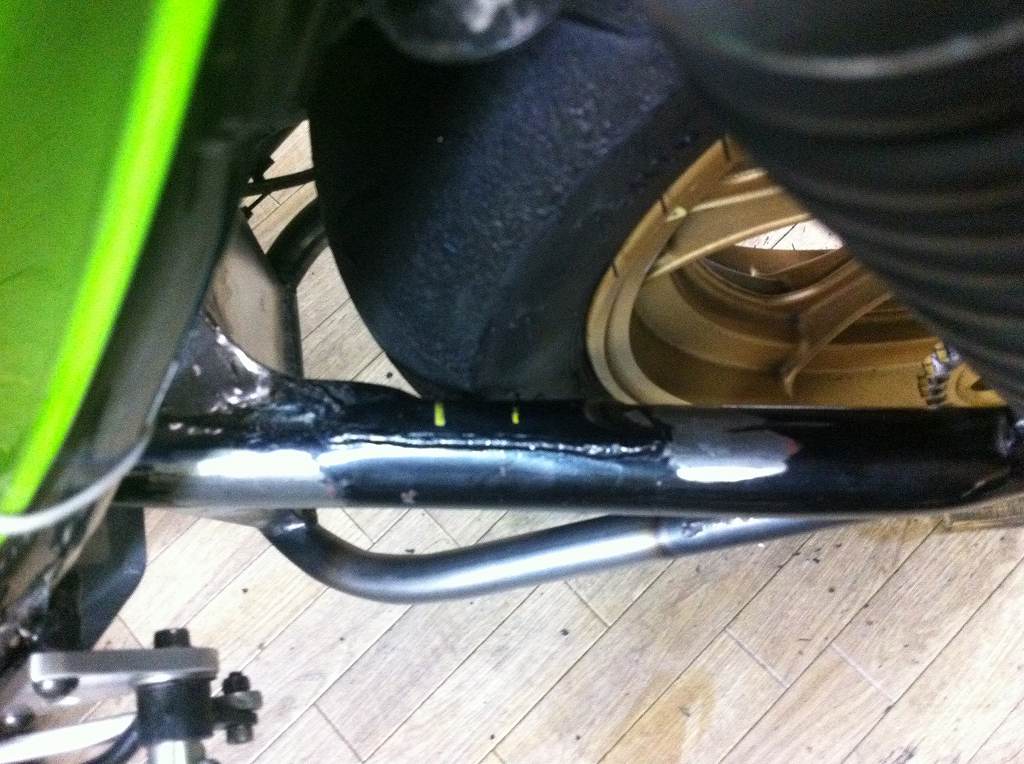

マフラーとの干渉は問題なし。
イメージ 11

今週末の筑波は、これで走ってみましょうか。
