角Z1000 ホイールアライメント修正

リヤスプロケが急に摩耗したとのことで、交換することにしました。
イメージ 1
つい先日までは特に異常なかったのですが、
気が付いたらここまで摩耗していました。
イメージ 2
車両入手前から付いていたホイールだったので、
チェーンラインなどは特に確認していませんでした。

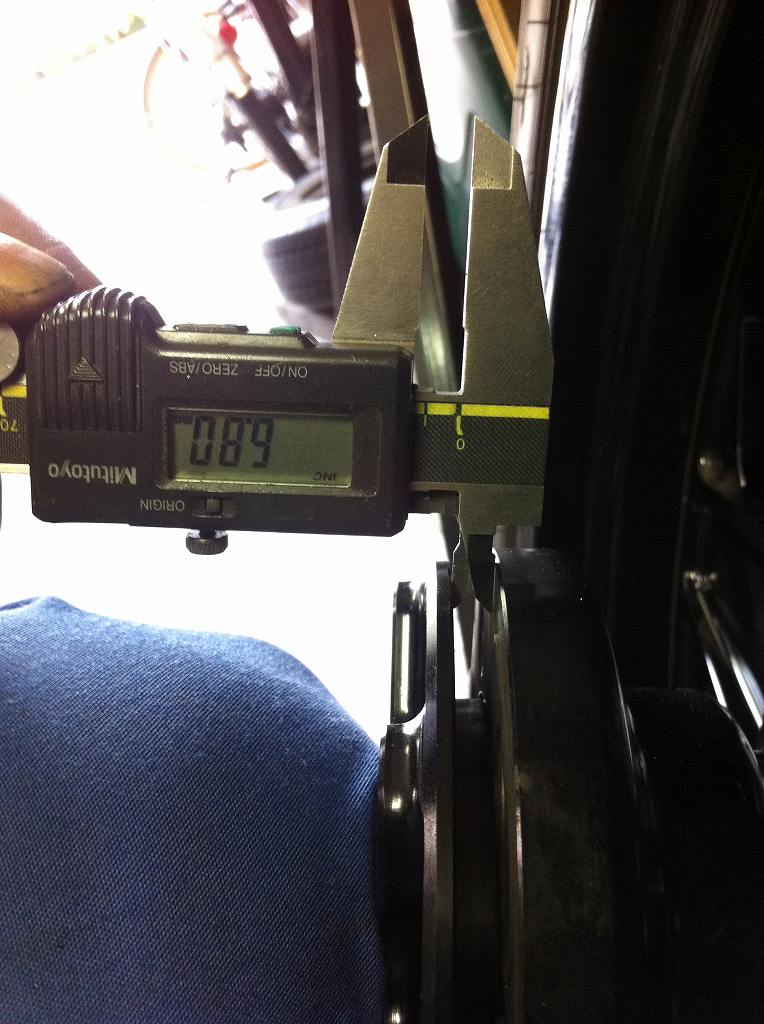

念のため、ホイールセンターとチェーンラインを計測します。
イメージ 3
計測の結果、スイングアームは222ミリで4ミリ広げてあり、
アクスル部の総幅は226ミリで6ミリワイド、
ホイールセンターは右に2ミリズレていて、
チェーンラインは4ミリオフセット状態でした。
フロントスプロケはノーマルオフセット(1.4ミリ)でした。

ホイールが右に寄っていたので、
チェーンラインは差し引き2ミリ、リヤが外にありました。

チェーンとスプロケの消耗が早かった主原因でしょうか。

今回は全て修正します。
新しくする部品はこちら。
イメージ 19
チェーンライン4ミリオフセットを基本として、各部を成立させていきます。
左側のカラーは2ミリ削除したいので、
現状のクリアランスでも何とか収まりそうです。
イメージ 4
元のスプロケは取り付け部の厚さが8ミリでしたがRKのものは6.7ミリなので、
スプロケットキャリアをホイール側に1.3ミリ寄せるため、
干渉する段付き部分をスプロケの厚さ以下まで削ります。
イメージ 5
削ったらハブにはめて確認します。
イメージ 6
内部のカラーの長さを調整し、隙間をスプロケの厚さ+αにしておきます。
イメージ 7
キャリアが外側なので、面取りの関係で裏返しに付けたいところですが、
フロントスプロケは4.6ミリオフセットを使うので、
オフセットが1.3ミリ減ってしまう裏返しにはできません。
そこで表側の角を面取りしておきます。
イメージ 8


イメージ 9

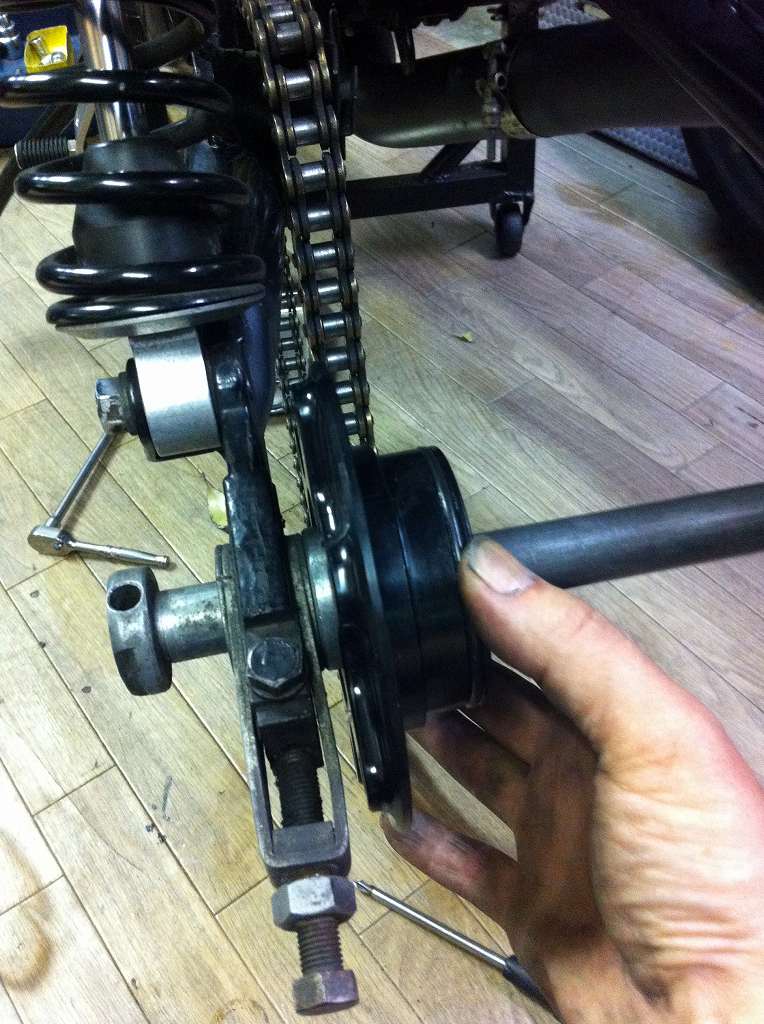

車体に仮組みしてみると、
今度はスプロケボルトとチェーン引きが近いことが解ります。
イメージ 10

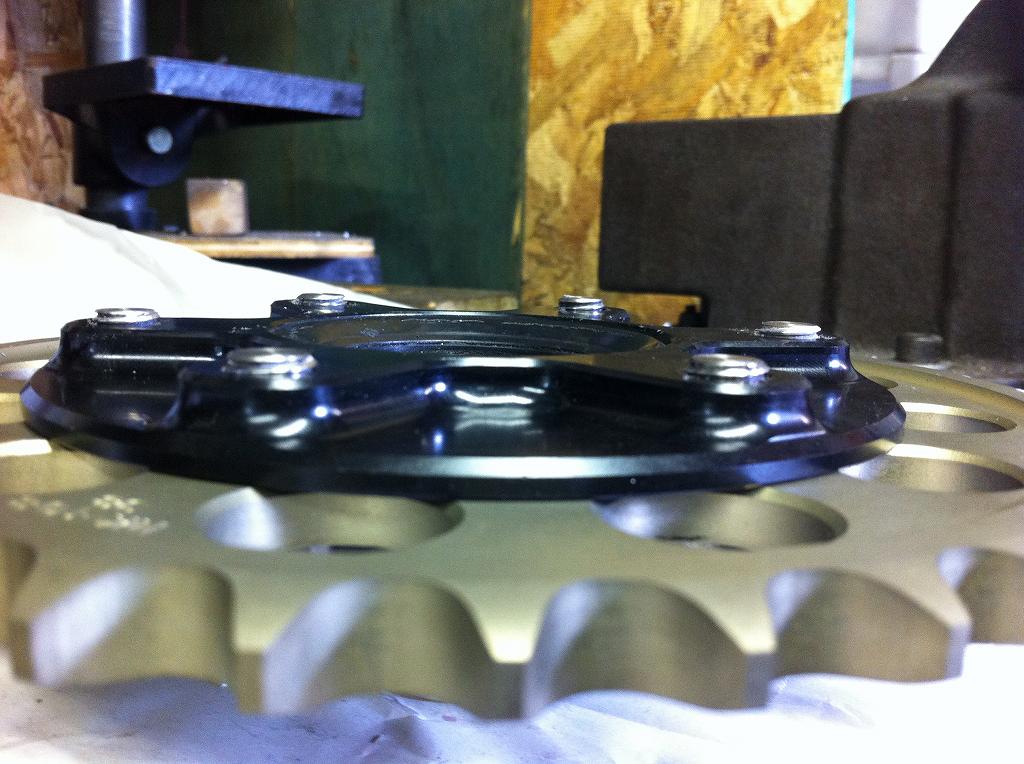

そこで、ボルトは1.5ミリ短縮します。
イメージ 11


イメージ 12
これでOKかと思いきや、
イメージ 13
リヤショックのバネとチェーンのクリアランスも1ミリしかないので、
ここも修正します。
イメージ 14


イメージ 15
ショック受けの内幅を拡大し、
3ミリのスペーサーを入れてリヤショックをオフセットさせます。
イメージ 16
結局このホイールは、ノーマルスイングアーム用ではなかったようです。

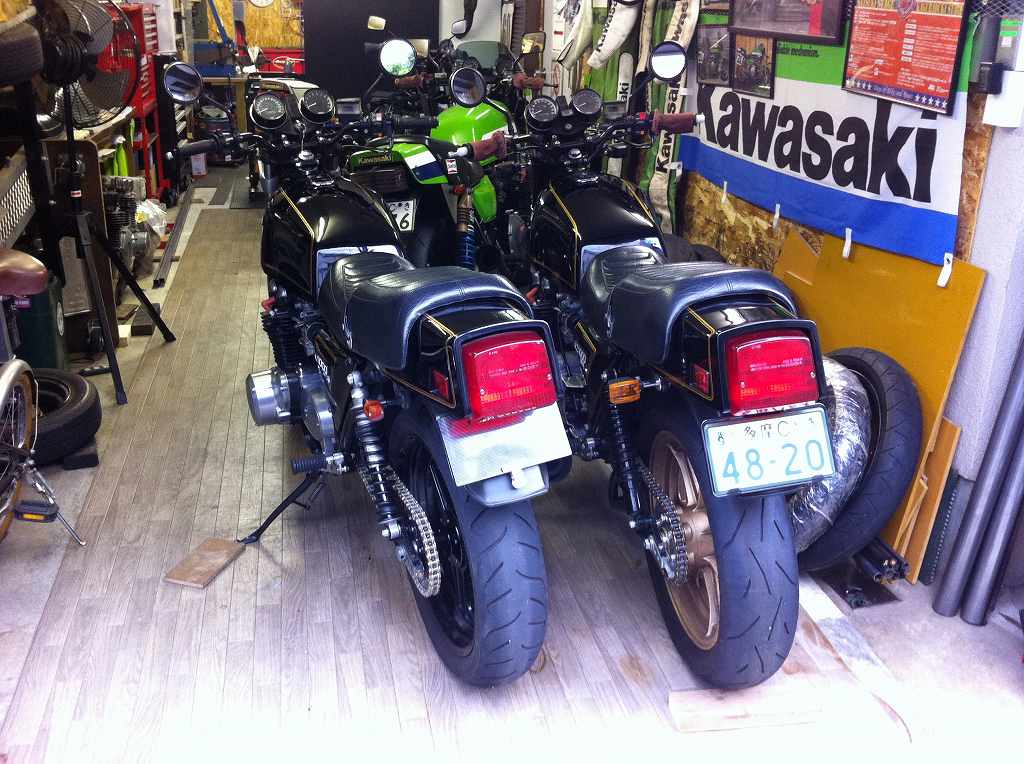

とにかく、これで体幹は整いました。
ギヤ比も17×38Tで、前よりも高速巡航が静かになるでしょう。
イメージ 17


イメージ 18
