丸J銀 AMA化 リヤ周りまとめ

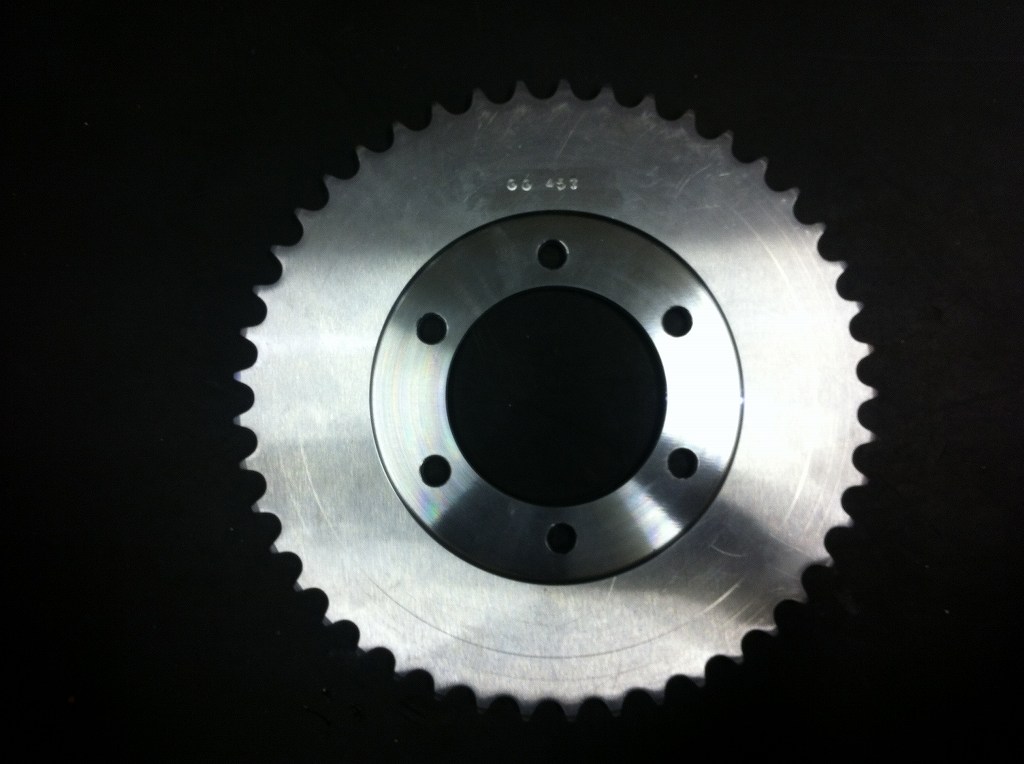

リヤスプロケットは穴無しを選択。
イメージ 1

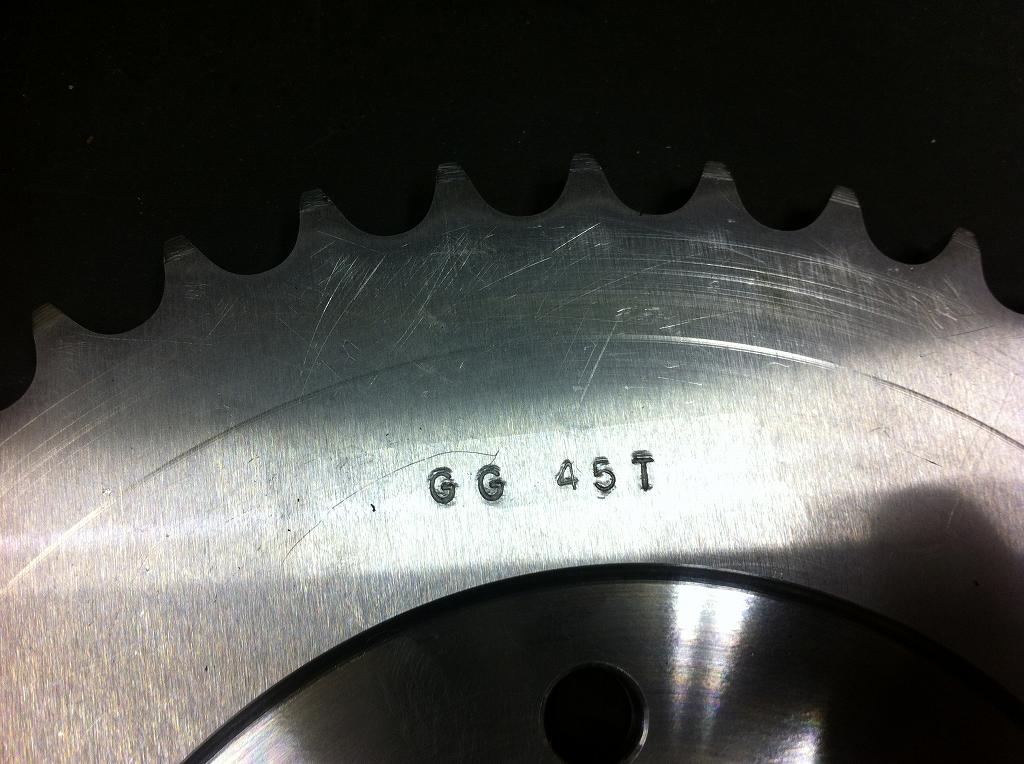

小さく刻印を打っておきます。
イメージ 2

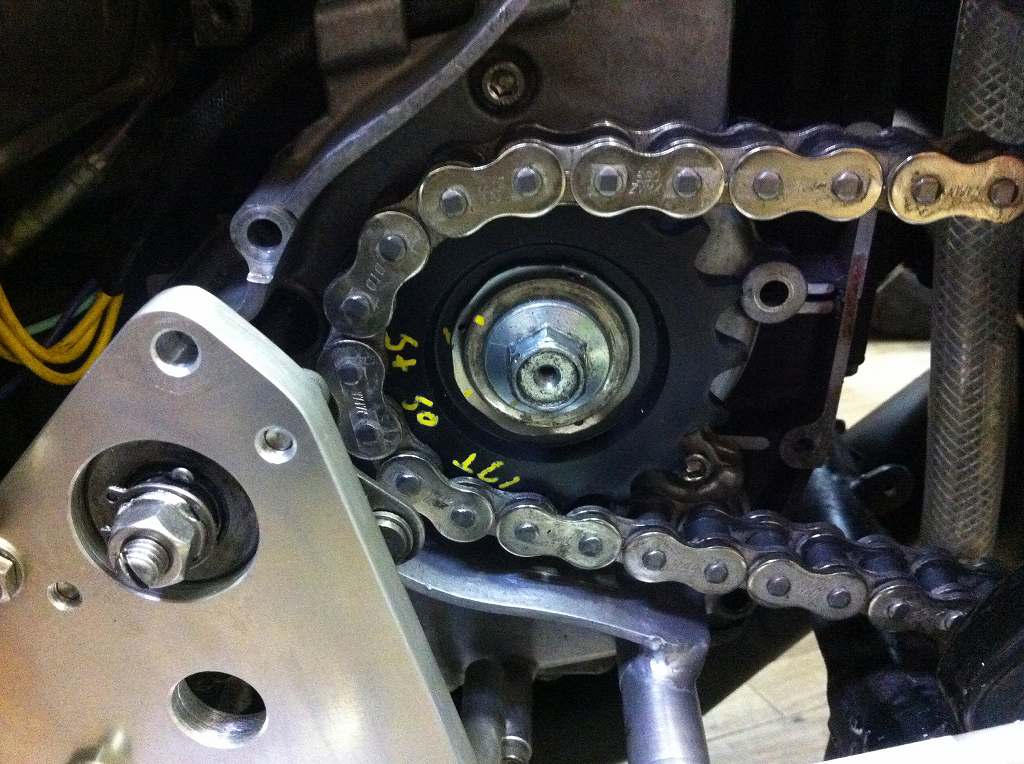

フロントスプロケ側は、ボルトの頭にM5のネジを切り、
スピードメーターギヤのドライブピンを取り付けます。
イメージ 3
脱落防止のワイヤリング穴は、以前のショップで加工されたものだそうです。
イメージ 4

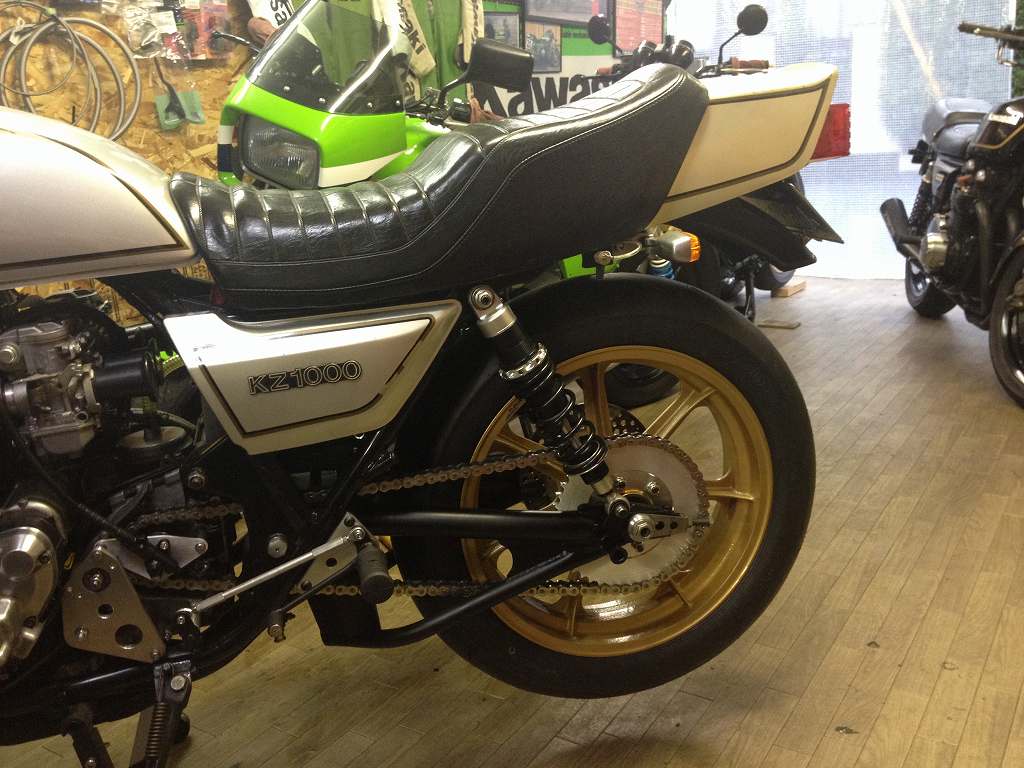

これで前後足回りとも走行できる状態になりました。
イメージ 5
この車両用のリヤローターはまだ製作中なので、
デモ車のFXから借りたものです。
実際は穴無し仕様で進めています。
イメージ 6

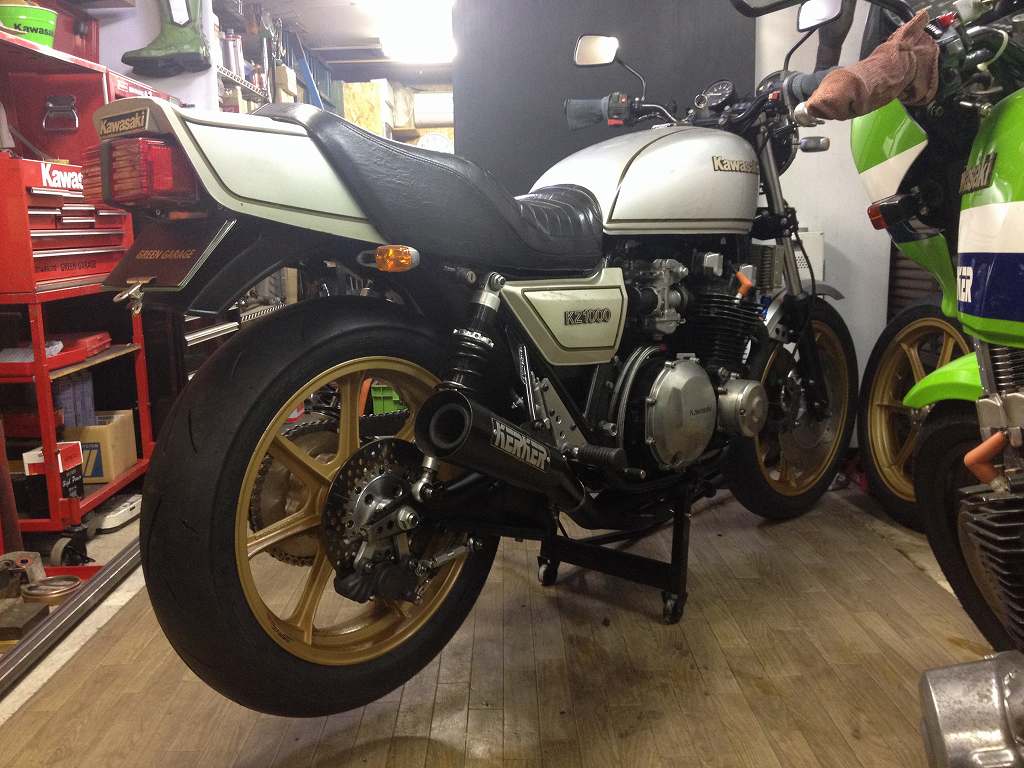

残りは既存のキャッチタンクの撤去とバッテリーの移設などの細かい作業です。
梅雨の合間を見計らってチェック走行も済ませ、
6月26日の筑波スポーツ走行に備えます。
イメージ 7
フロントのアウターローターも外周溝入れ加工から上がってきました。

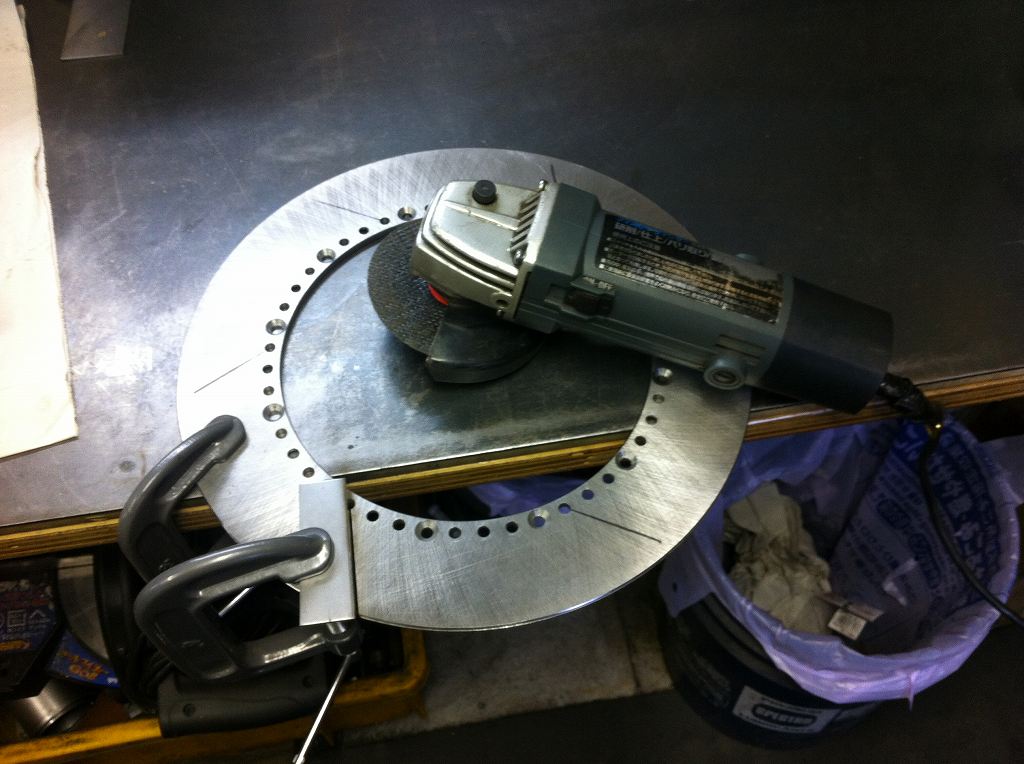

最後に貫通スリットを入れます。
イメージ 8


イメージ 9

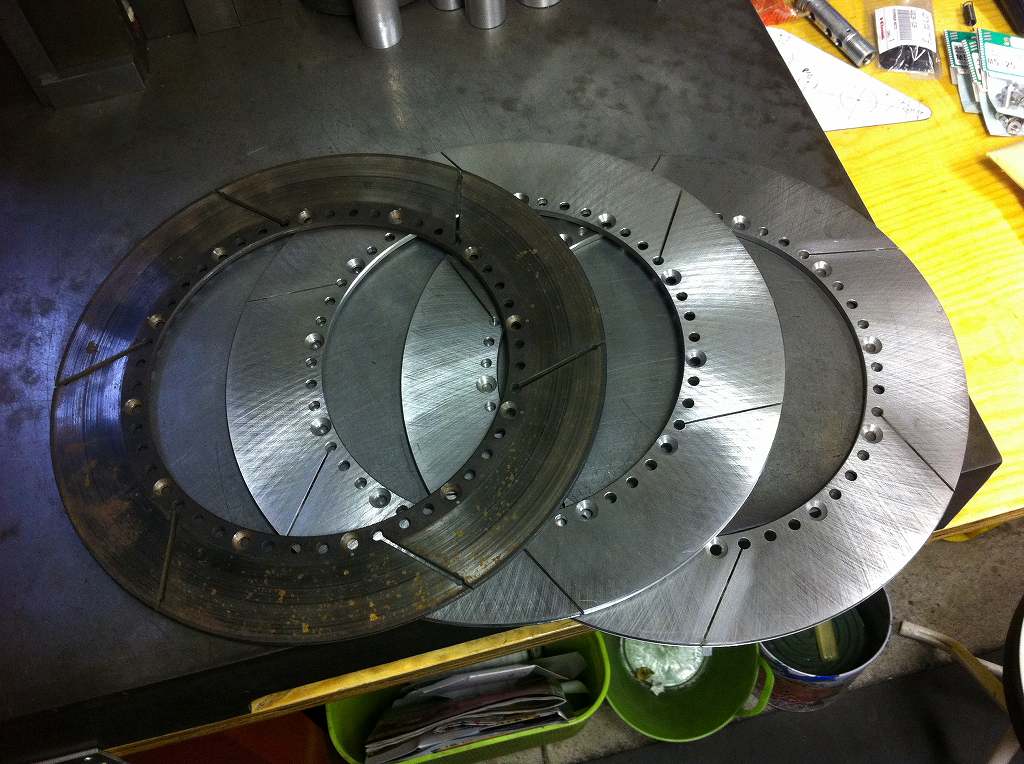

S1実車のローターとは、厚さ以外は同寸法です。
イメージ 10
