黒いZ1R2 AMA化 サイドスタンドの加工

直付けバックステップはフレームにできるだけ寄せてあるので、
張り出したタイプのサイドスタンドはシフトの際、
足先に当たって邪魔になります。
そこで、少し加工します。
イメージ 1
曲がり部分でカットします。
イメージ 2
真っすぐにして溶接します。
イメージ 3


イメージ 4
同時に、スプリングを裏側に移動します。
イメージ 5
これで大丈夫。
少し上がった車高にもちょうどいい長さになりました。
イメージ 6
元のスプリングフックは削除します。

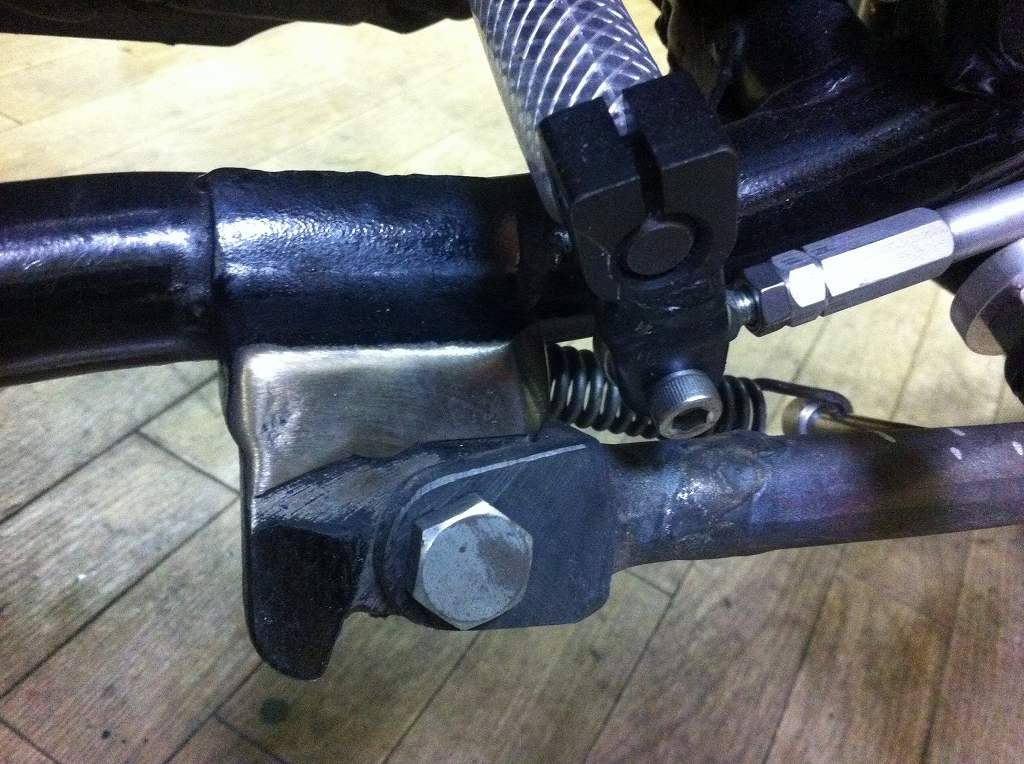

チェンジリンクのロッドエンドの先にある、
サイドスタンドブラケット一角は、干渉するので削って逃がします。

イメージ 7
サイドスタンドはこの後仕上げにスムージングしておきます。
イメージ 8


イメージ 9

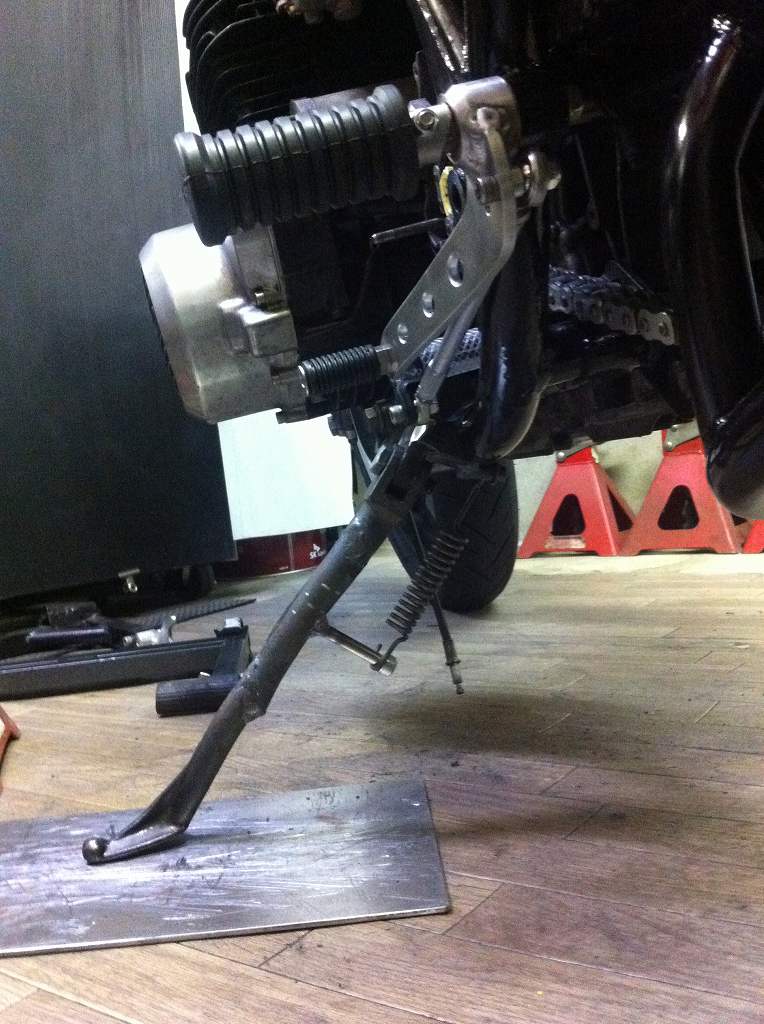

後ろから見て、サイドスタンドは目立たない方がいいですね。
イメージ 10
