黒いZ1R2 AMA化 マフラー角度の再変更

車検を取得してほぼ完成のはずでしたが、
オーナーさんの最終チェックでダメ出しがありました。
サイレンサーの張り出しを減らしたいとのことです。
イメージ 1
クネクネ管のサイレンサーはくの字の角度が浅いので、
とりあえずそれをはめて感じを見てみます。
イメージ 2
KR管のサイレンサーだと違和感があるが、
こちらだと車体にフィットしていい感じ。これはマストということに。
イメージ 3
上がクネクネ管のサイレンサー。角度が浅いです。
下がKR管のサイレンサー。角度がきついのです。
イメージ 4

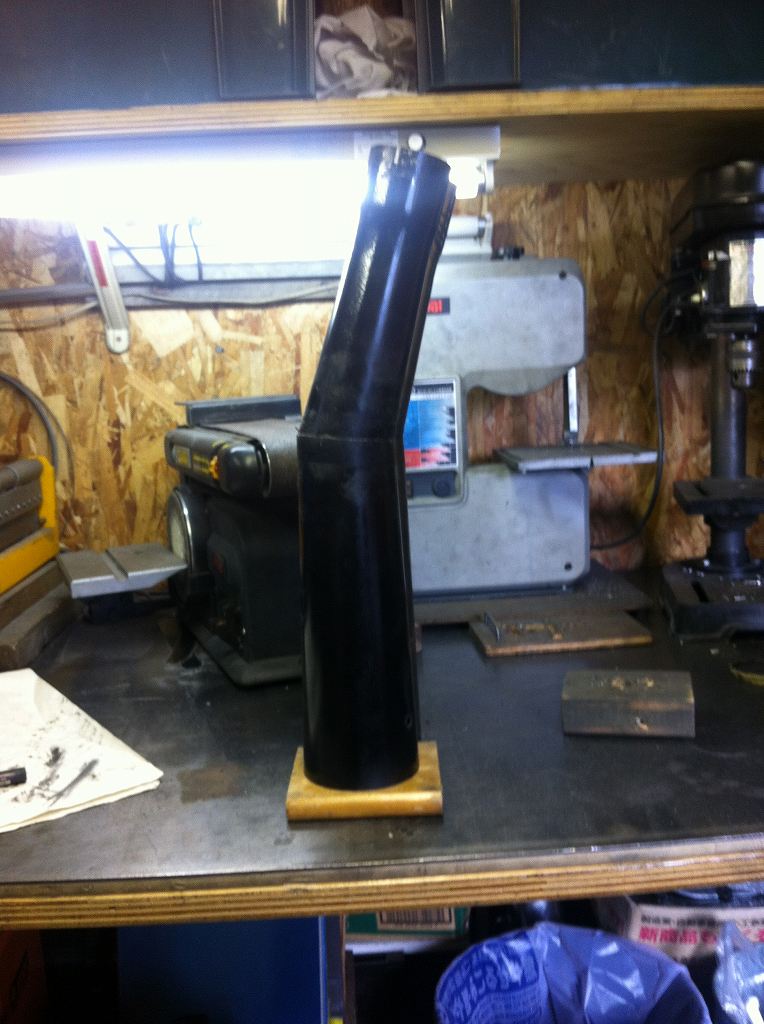

そこでV字に切断し、角度を合わせて再溶接。
イメージ 5

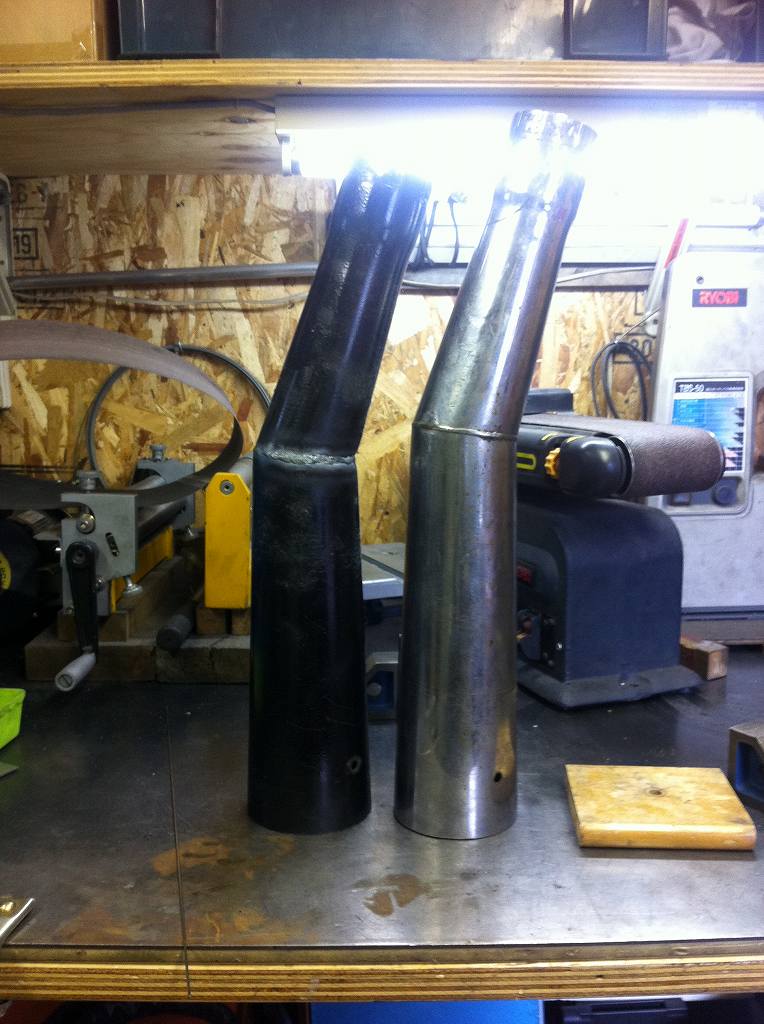

ほぼ一致しました。
イメージ 6
影響を受けるところは切断し、再度擦り合わせします。
イメージ 7
車体との兼ね合いをみながら仮付けします。
イメージ 8
溶接が済んだら同じ色に再塗装。
カッティングを貼って最終確認を待ちます。
イメージ 9



イメージ 10

イメージ 14

イメージ 11

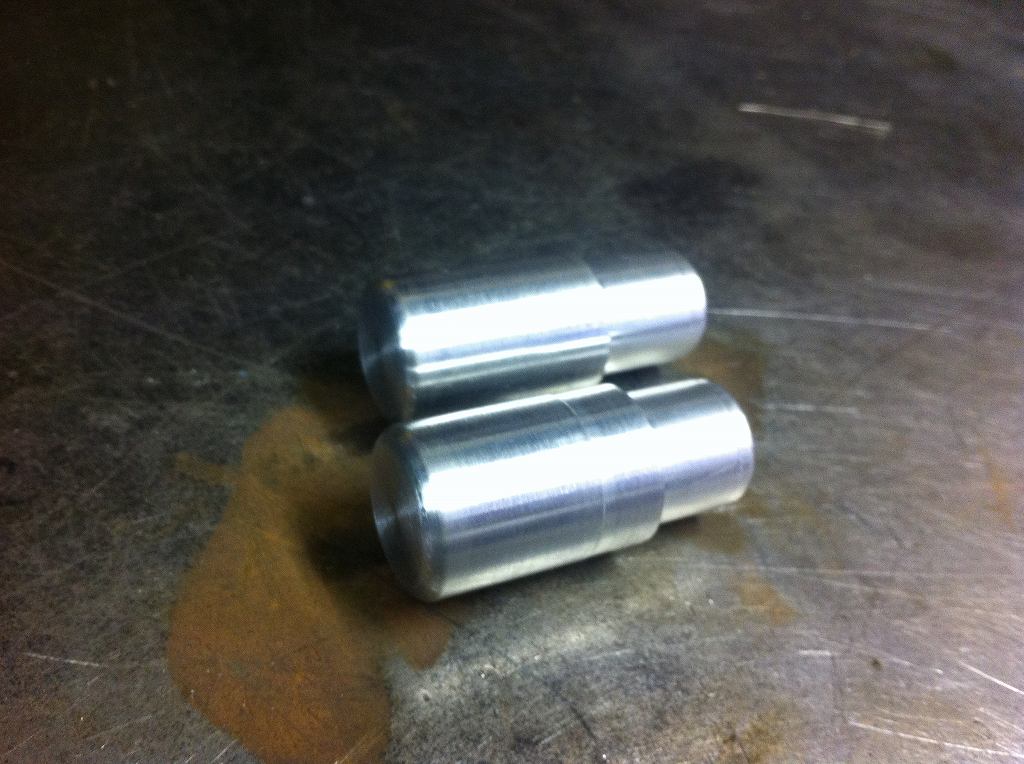

最後のアイテムはアルミのバーエンド。
ハンドル幅が足りないので、20ミリ延長も兼ねて長めにしてあります。
イメージ 12

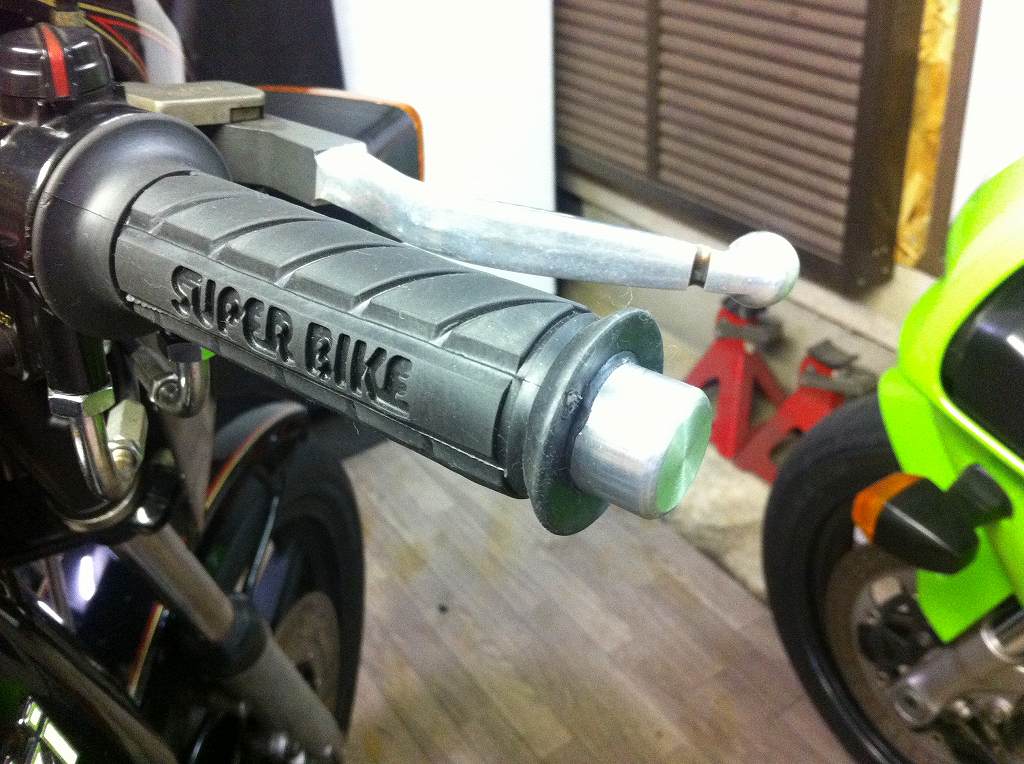

バーエンドの端面にネジが無い姿が当時風です。
イメージ 13
