1000Jレーサーのエンジン修理

1000Jレーサーから下ろしたエンジンです。
先日の筑波スポーツ走行で壊しました。

2ヘアの立ち上がりで3速にシフトアップした直後にギヤ抜けして、
タコメーターを振り切りました。
ちょっとべダルの踏み込みが浅かったかもしれません。
おそらく13000rpm以上回ったと思います。
異音が発生しパワーダウンしたので直ぐにピットインしました。

イメージ 1
カムはWEB109、リフト10.8ミリです。
エキゾースト側のバルブクリアランスは広がっています。
イメージ 2
カム、カムメタルやリフターなどはキズもなく正常です。
イメージ 3
バルブを見たら、エキゾースト側は全滅です。
4本とも曲がっており、ポートに吹いたブレクリがそのまま垂れてきます。
インテークは問題無いようです。
イメージ 4


イメージ 5
ピストンにはスタンプがくっきりと。
イメージ 6
シリンダーは少しスカッフがあるので、ホーニングで対応します。
ピストン側はキズも無く問題無し。
リングの摩耗も少なく、継続使用します。
イメージ 16
続いてギヤ抜けするミッションの点検です。
イメージ 7
オイルパンには異物も無く、特に大きな破損は無いようです。
イメージ 8

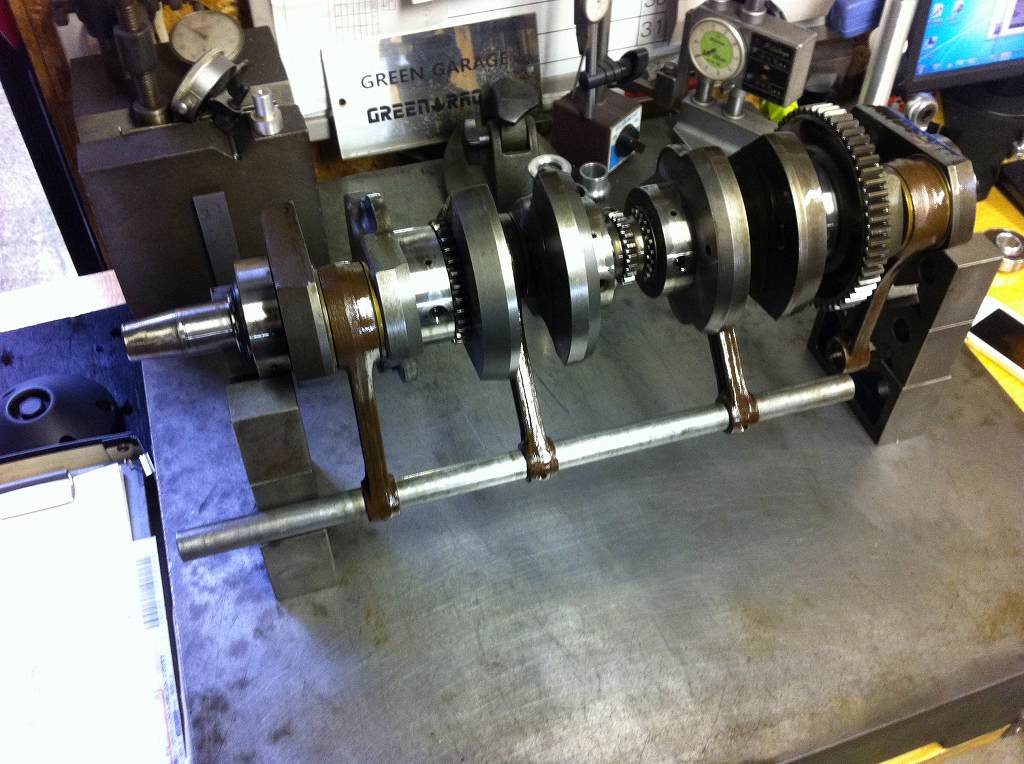

先にクランクを点検しておきます。
曲がりと芯ズレはあるものの、許容範囲内です。
イメージ 9
アッパーケース側は先に組み立て準備しておきます。
イメージ 10
3速のドグがあるアウトプットシャフト側を分解します。
イメージ 11
右が3速ギヤで、左が相手ドグのある5速ギヤです。
イメージ 12
5速ギヤ側のドグの摩耗がやや進んでいます。
イメージ 13
それに比べ3速側の摩耗量は少なめです。
イメージ 14
どちらもまだ新品が買えるので、無くなる前に買っておきましょう。
イメージ 15
