紺のZ1000Mk2 AMA化 チェーンラインを5ミリオフセット

ソードホイール用のオフセットスペーサーを製作します。
左がソード用5ミリ板です。右は同時に作業しているモーリス用3ミリ板です。
型紙をスプレーのりで貼って切り出します。
イメージ 1

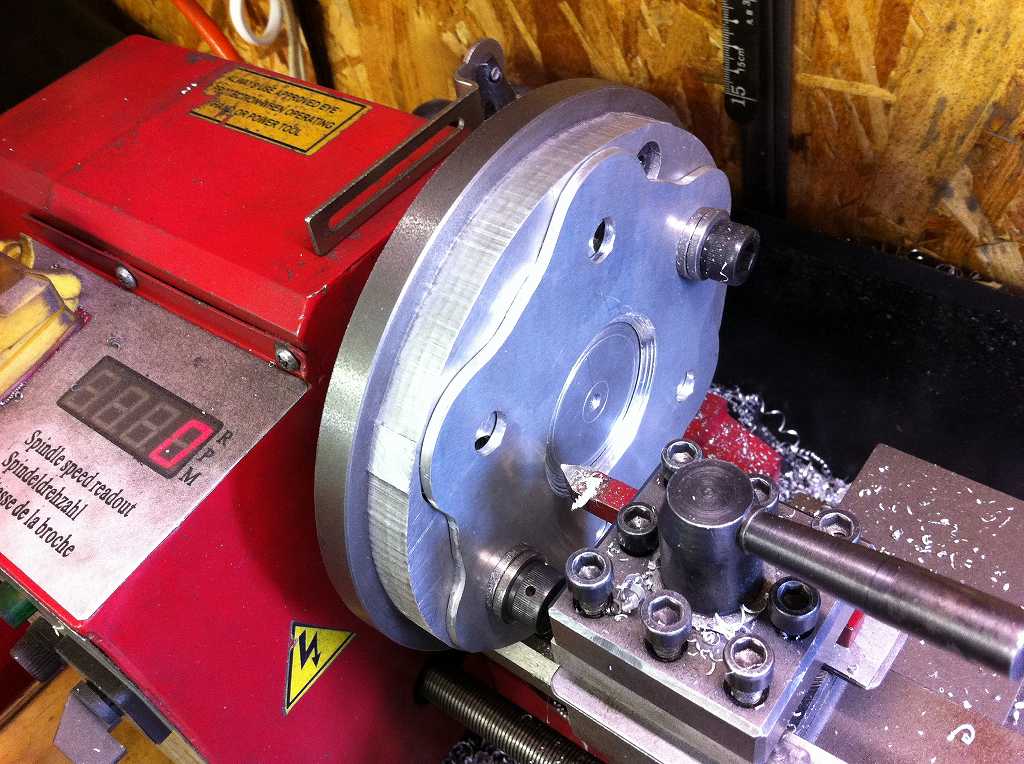

外周をバンドソーで挽いたら、旋盤で中をくりぬきます。
イメージ 2
スペーサーはキャリアとハブの間に入れます。
イメージ 3
スプロケボルトで共締めします。
イメージ 4
中のカラーも同じだけ延長したものに交換します。


イメージ 5

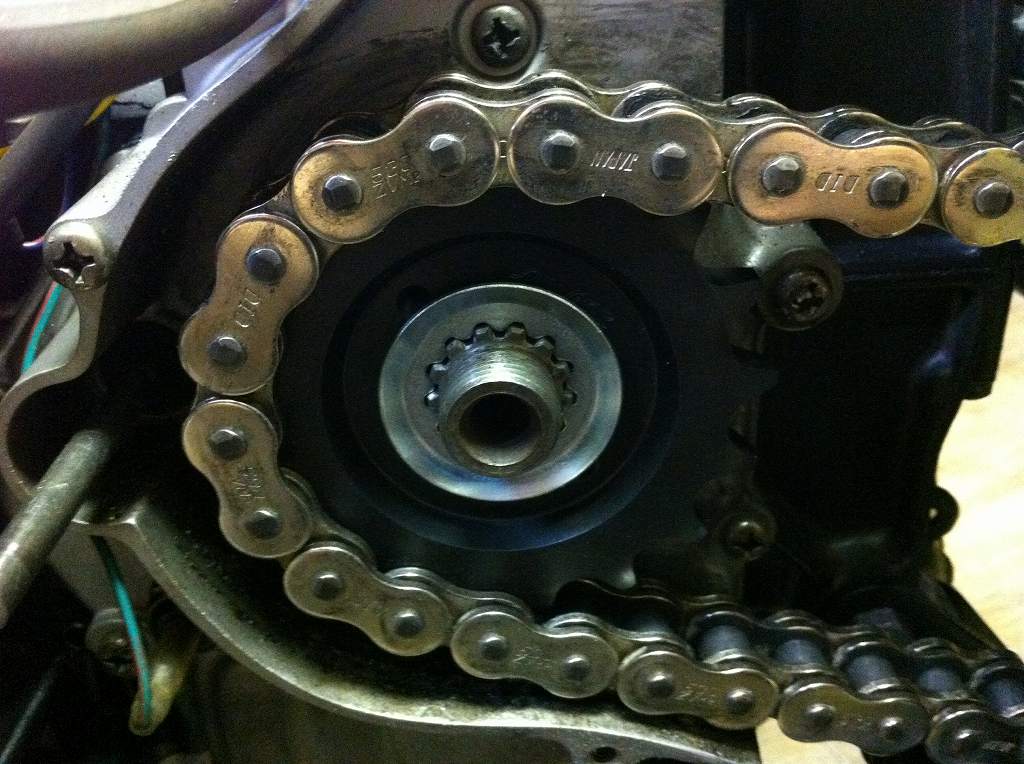

フロントは7ミリオフセットスプロケを使って、
実オフセットを5.6ミリにします。
イメージ 8

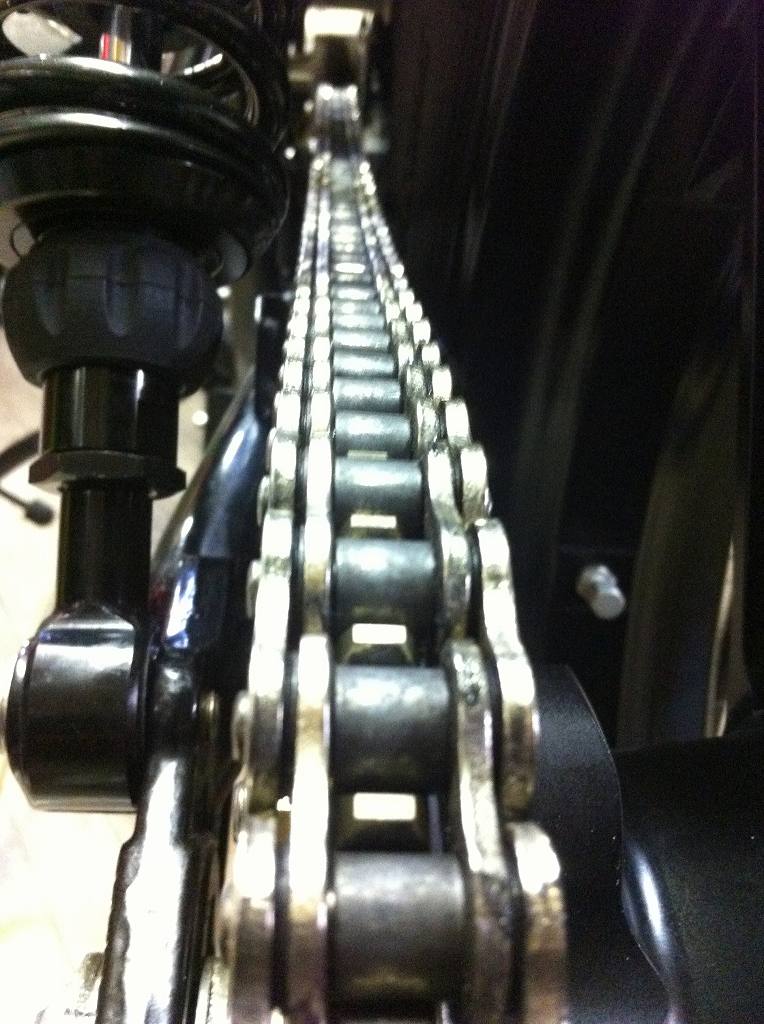

これでチェーンは、ちょうどタイヤとリヤショックの中央にきました。
イメージ 7
スプロケボルトとチェーン引きのクリアランスが無くなったので、
狭い方のチェーン引きに交換すれば大丈夫でしょう。
イメージ 6
