モリワキのレイダウンの角度

1988年ころ、鈴鹿にF1のセナ・プロ対決を見に行った時、
鈴鹿サーキットメインゲートの前にある
モリワキエンジニアリングのショールームにも行きました。

そこで撮った画像です。
イメージ 1
ガードナーが乗った実車がありました。
イメージ 2


イメージ 3

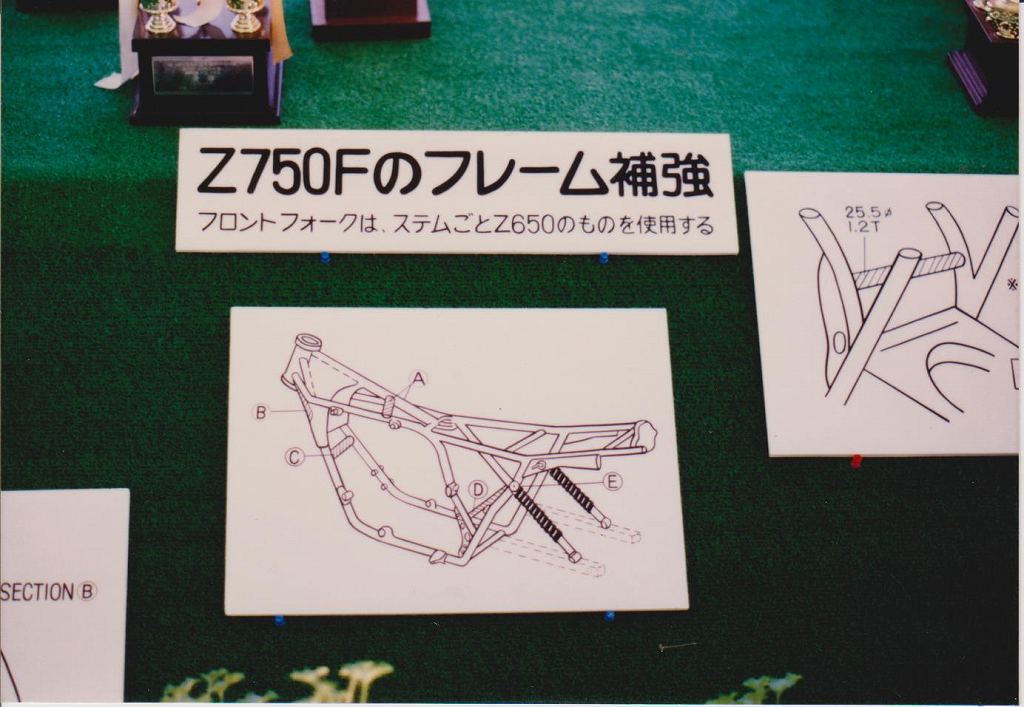

フレーム補強の方法が丁寧に図解されていました。
イメージ 4


イメージ 5
レイダウンした時のアッパーマウントの位置は、
スイングアームピボットから365ミリとあります。
イメージ 6

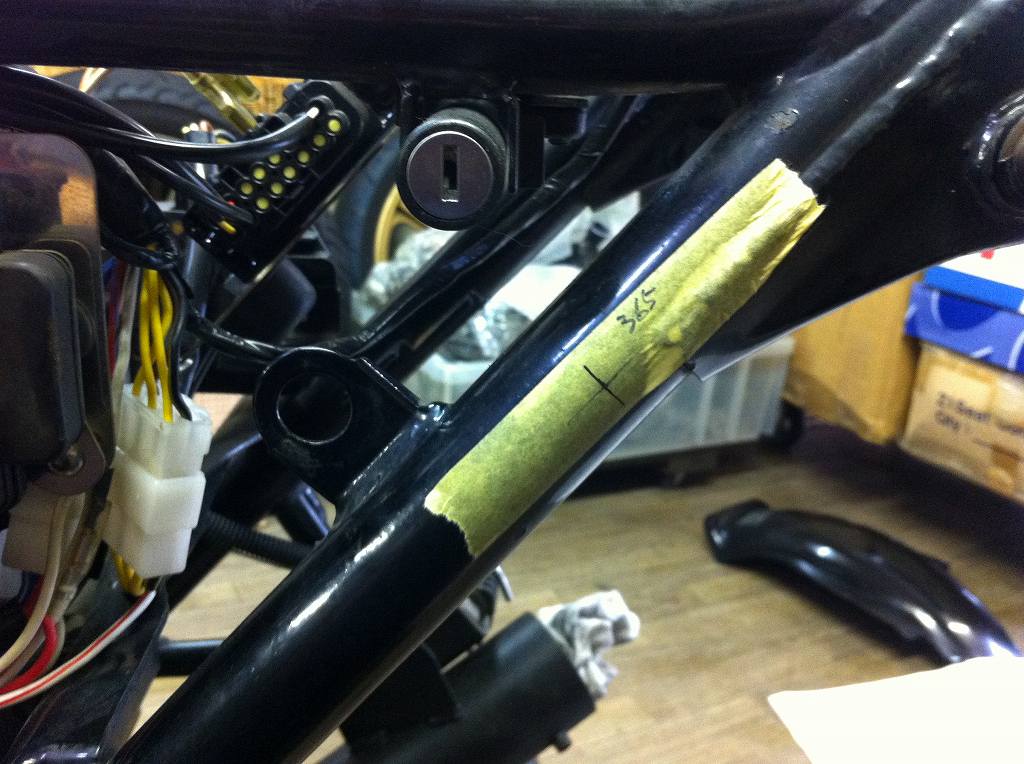

365ミリとはこの位置です。
イメージ 7


イメージ 8
という訳で、最近の365ミリバージョンをまとめてみました。
イメージ 9


イメージ 10


イメージ 11


イメージ 12


イメージ 13
モリワキの365ミリに対し、マジーのローソン車は約350ミリのようです。
こちらのデモ車はマジー角です。
イメージ 14
ここまでリヤショックを寝かすと、ノーマルバネレートでは柔らかいので、
だいぶ硬めにリセッティングした方がいいです。
車高は1人乗り専用車として、
1Gサグでストロークの1/3沈むことを目安に、
自由長とプリロードを調整します。
その状態で2人乗りするとフルボトムするのでできなくなります。
ライディングを楽しむなら、
1人乗り専用としてのサスセッティングがマストです。
