FX1 TOTの準備 Wステム化

今回のMONSTERはFX1でのエントリーとなりました。
レースに向けて、マイナーチェンジをします。
イメージ 1
AMAのワークス車と同じように、アンダーステムのクランプをWにします。

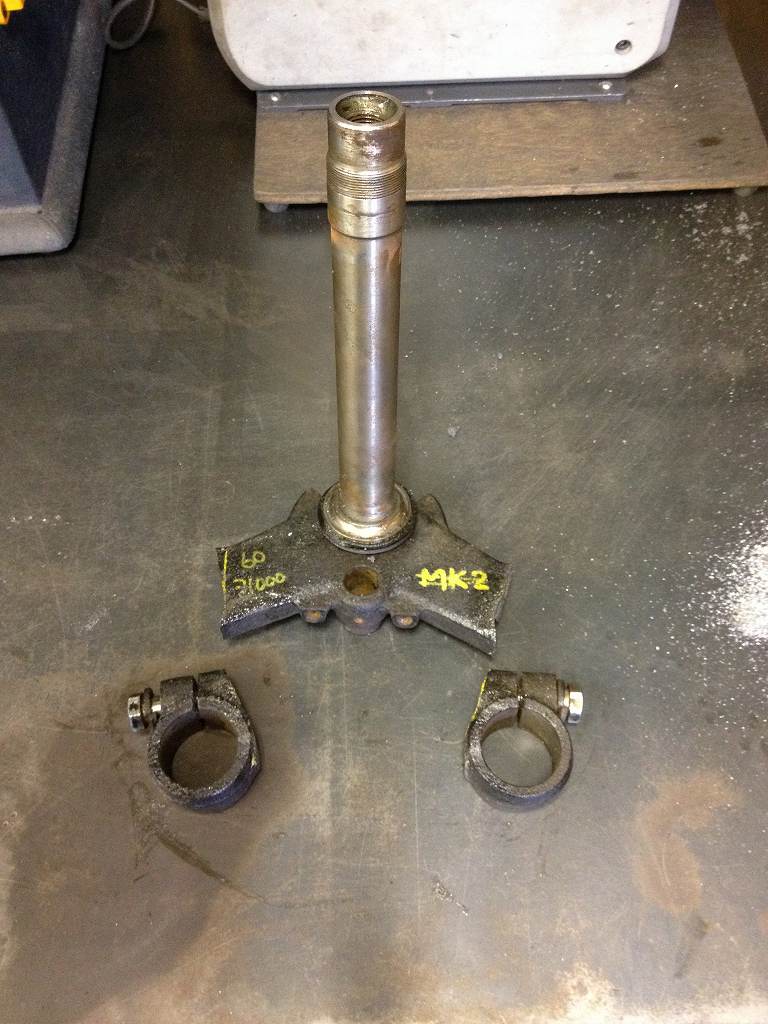

素材はZ1000Aのステムです。
イメージ 3
加工するのはザッパーステムです。
クランプ部分を溶接で2段重ねにします。
イメージ 2


イメージ 4
インナーチューブを冶具にして溶接します。
イメージ 5

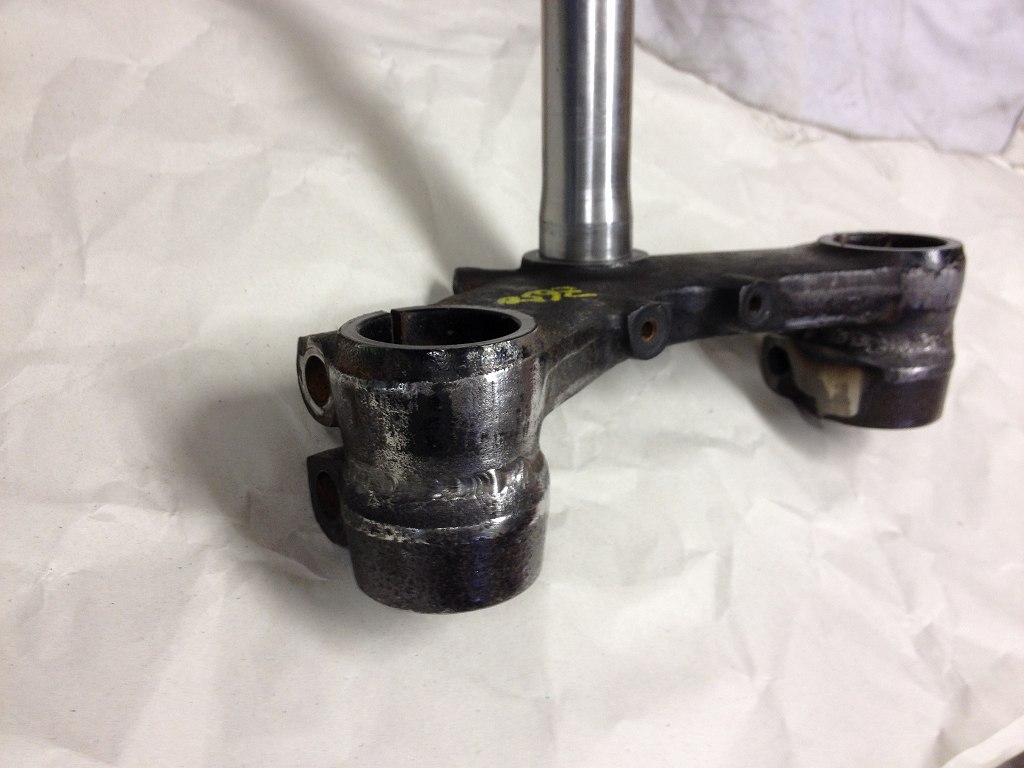

歪みが出ないよう、少しずつ溶接していきます。
イメージ 6


イメージ 7

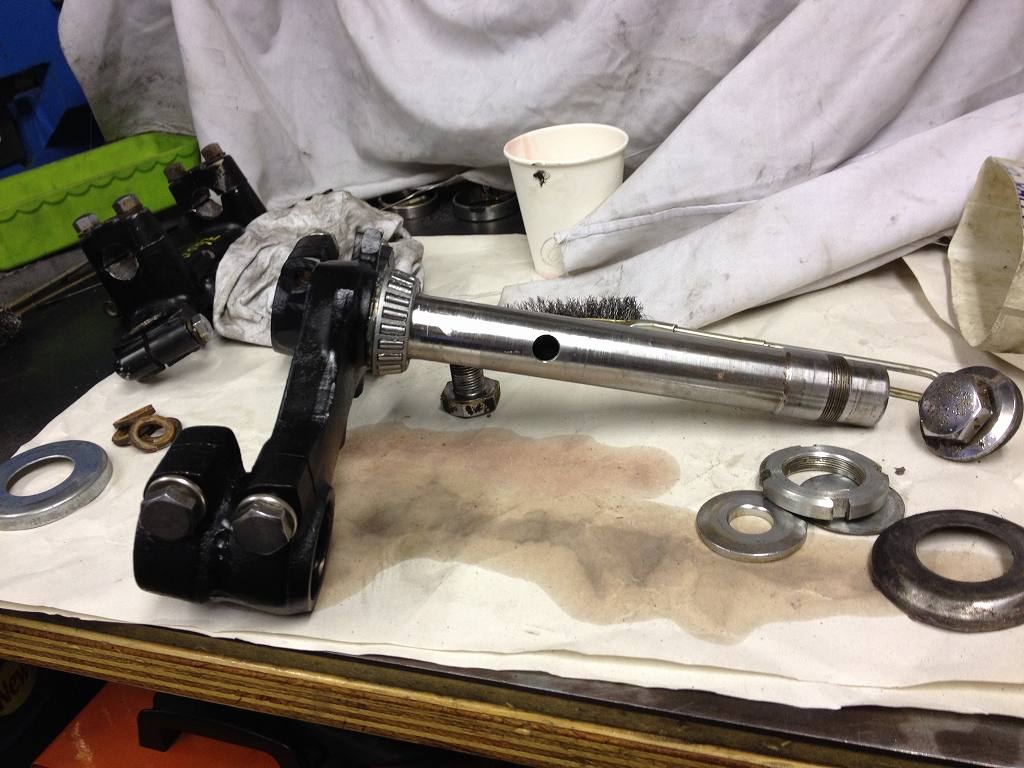

テーパーローラーベアリングを入れ、
ハンドルロックの穴を開けて準備OK。
イメージ 8
このフレームも既にテーパーローラーベアリングが入っていたので、

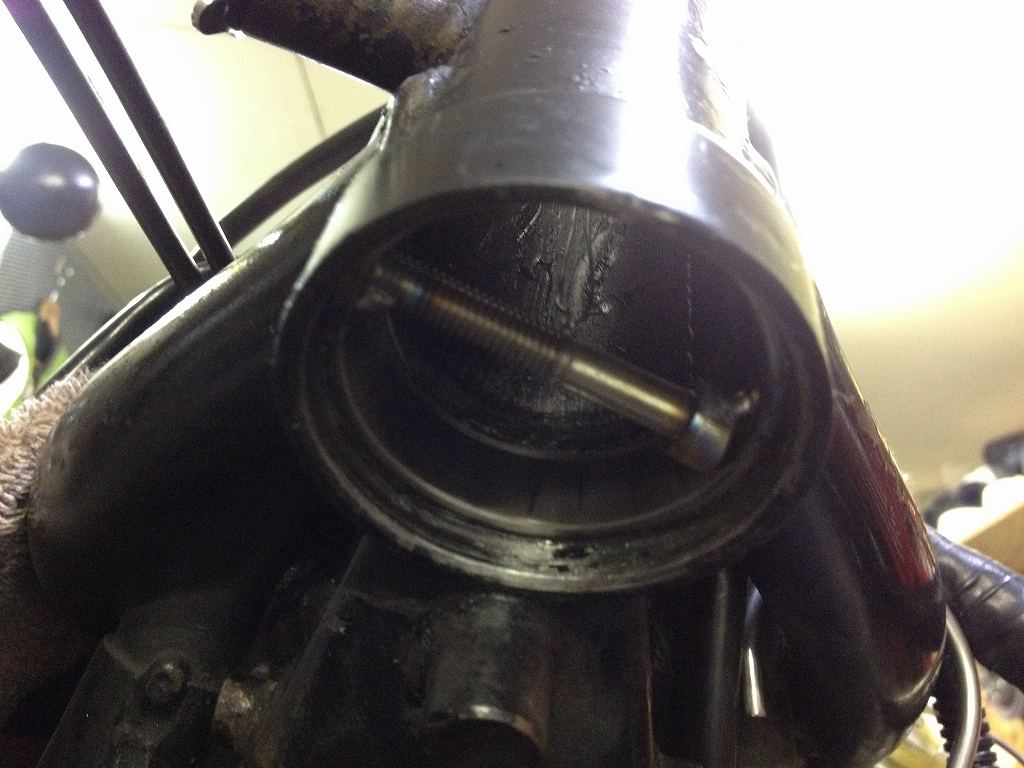

ボルトを溶接してレースを交換します。
イメージ 9
例にもれず、前回のベアリング打ち替えでかなりキズを付けられています。
修正して新しいレースを圧入します。
イメージ 10


イメージ 11
インナーチューブは2センチ延長していますが、
Wステムのおかげで間延びしたようには見えずに済みました。
イメージ 12
ジェネレーターカバーはノーマルで行きたいので、
とにかく車高を上げて接地しないようにしようと思います。

イメージ 13
