MONSTER #21 ウルトラクラブマンタコメーター取り付け

レーサー専用車ということで、
ハーネスは点火系とメーター、スターターのみの回路を新規製作します。
イメージ 1
イグニッションスイッチとスターターボタンは防水ではないので、
収縮チューブでカバーしておきます。
イメージ 2
メーターブラケットはマットブラックで塗装します。
イメージ 3

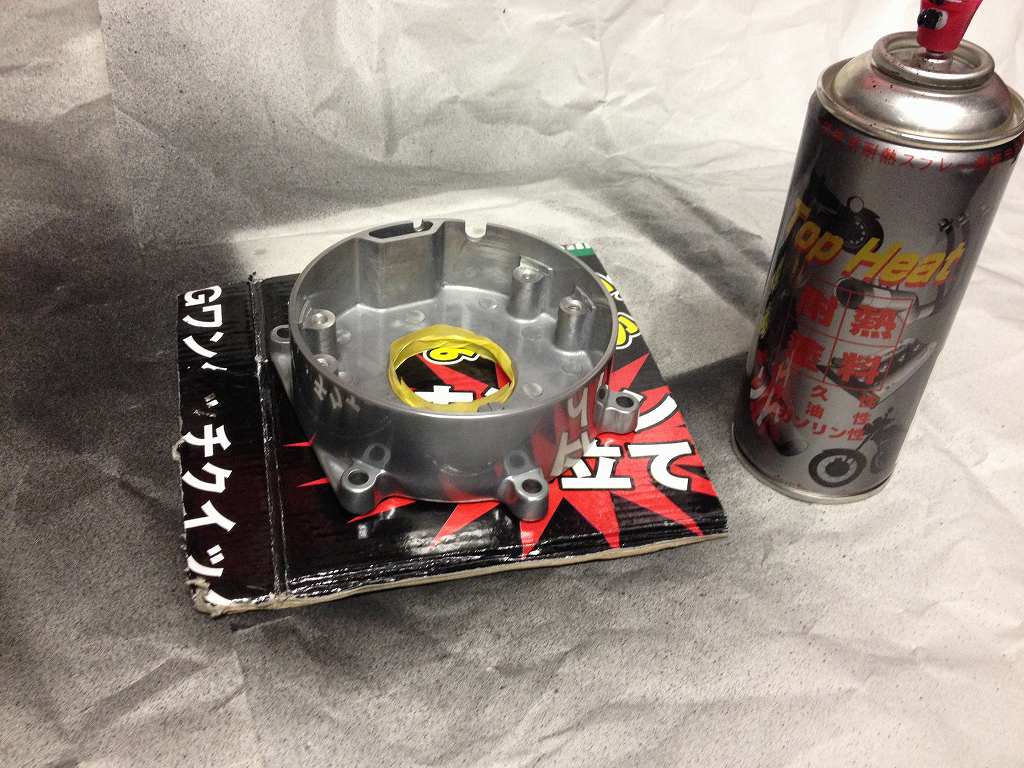

ついでに新品交換するRHエンジンカバーはトップヒートで塗装します。
イメージ 4
100℃以上で1時間ほど焼きつければOKです。
イメージ 5
製作したレース用ハーネスです。
イメージ 6

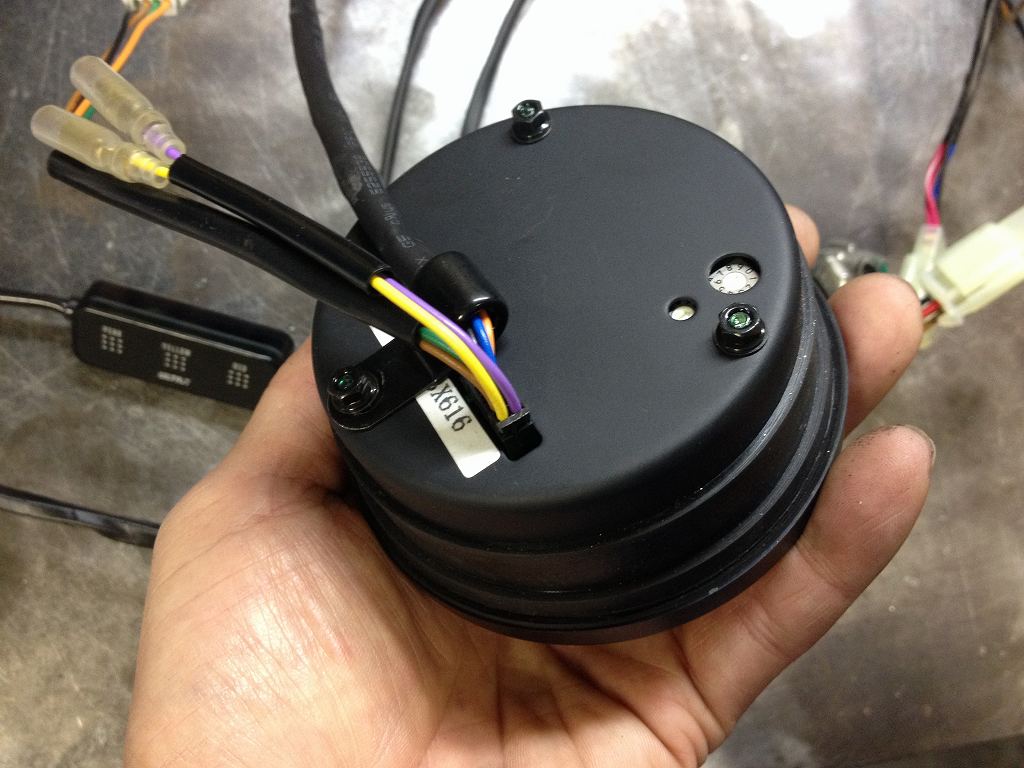

メーターハーネスの抜け止めは、ハーネスクランプを使います。
イメージ 7

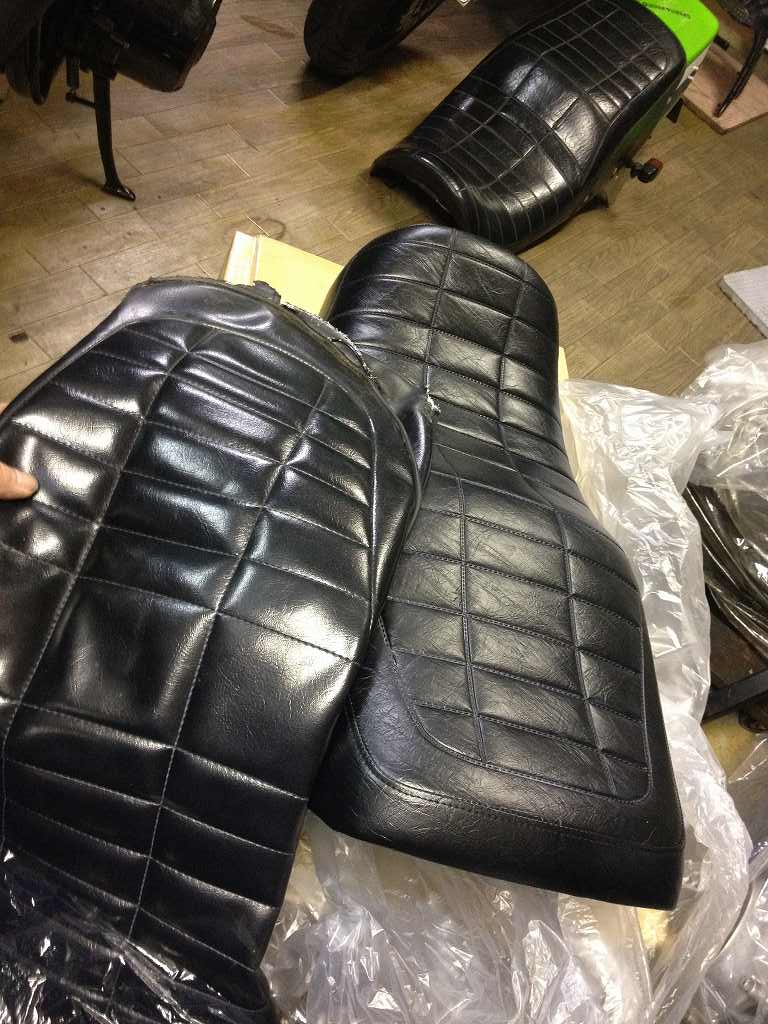

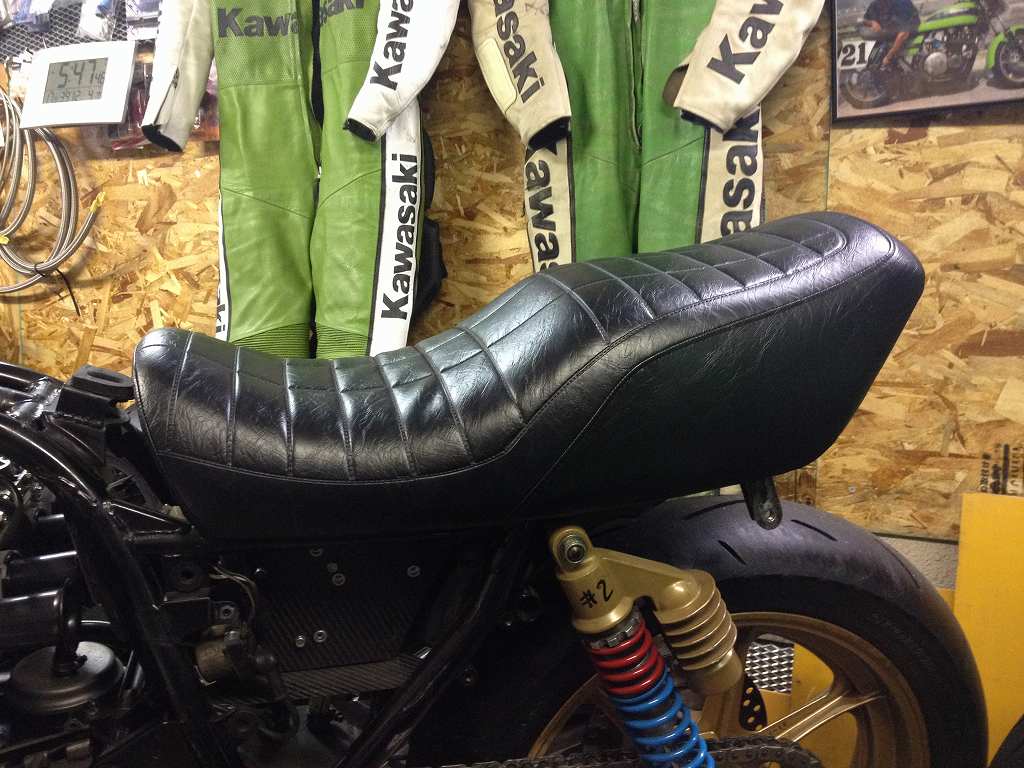

BLファクトリーさんにお願いしたS1シートの張り替えも完成しました。
左が元の表皮です。
イメージ 8
シート下のダンパーは、フロント用は新品が出るので交換しておきます。
イメージ 9
外装は現在塗装中で、完成まで2~3ヵ月待ちです。
イメージ 10
フロントのゼッケンステーです。
ライトケースの中に仕込むので、ナットは予め付けておきます。
イメージ 11
ライトケースは上下逆さまがワークス風。
イメージ 12
ゼッケンプレートは、ライトケースより若干下寄りがワークス風。
イメージ 13
プレートの角度はフォークより若干起こすのがワークス風。
下側はアルミプレートで支えます。
イメージ 14
