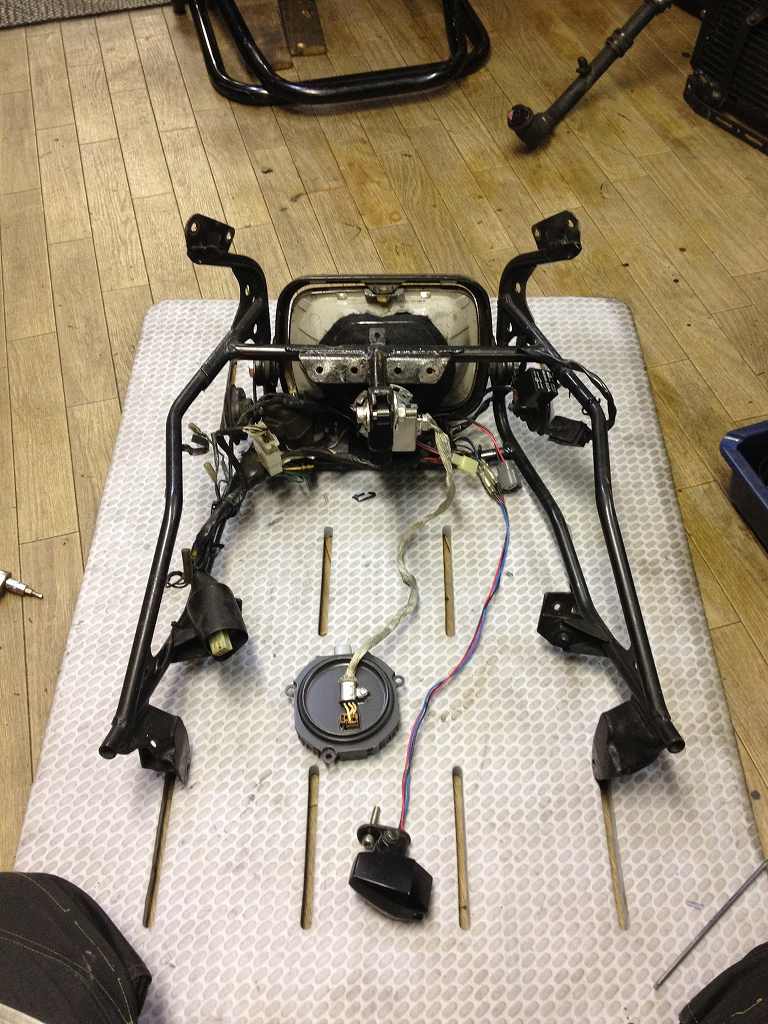

GPZ900R O様 カウルステーの改造

既にローダウン加工されたカウルステーを
ZRX1100エンジン用ハンガーに合わせて追加工します。
イメージ 1
エンジンハンガーの外側にマウントするので、
ハンガーの厚み分12ミリ外側に出します。
イメージ 3

イメージ 2

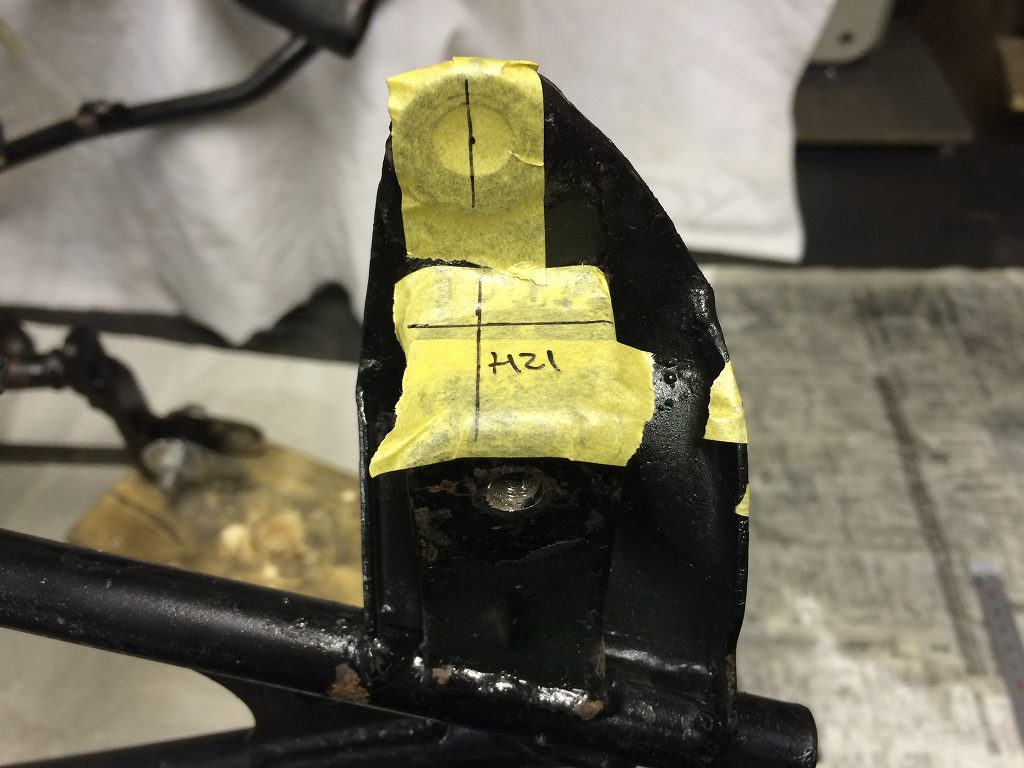

ケガいた線で鉛直にカットします。
イメージ 4

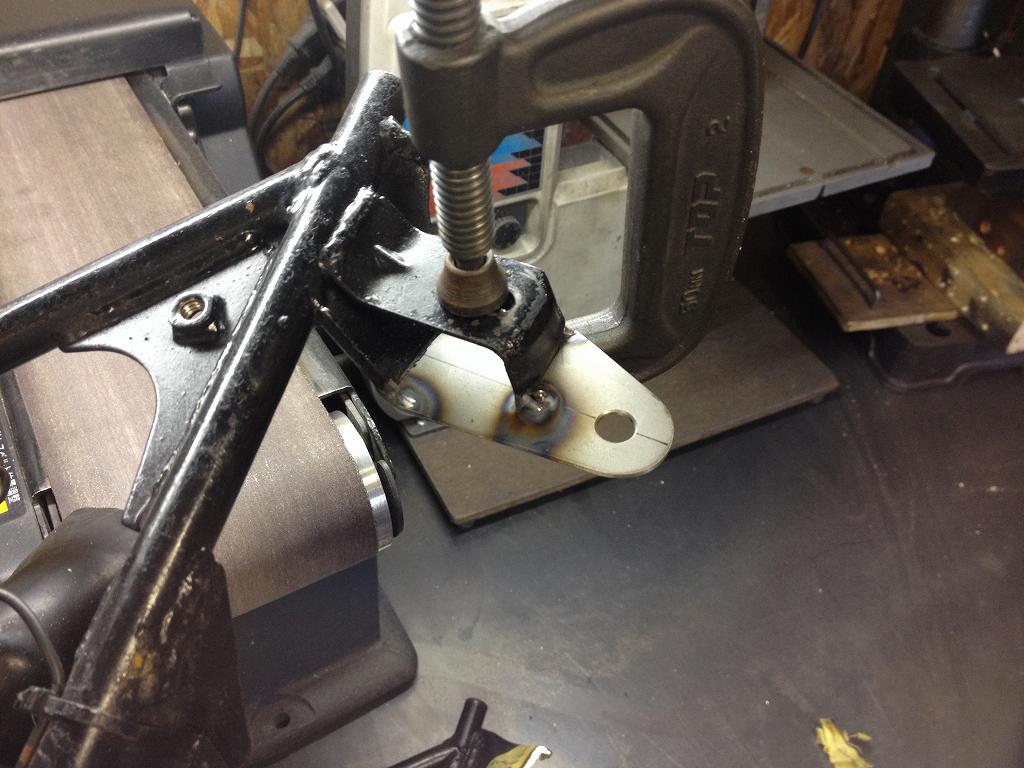

カット面に合わせたステーを溶接します。
イメージ 5

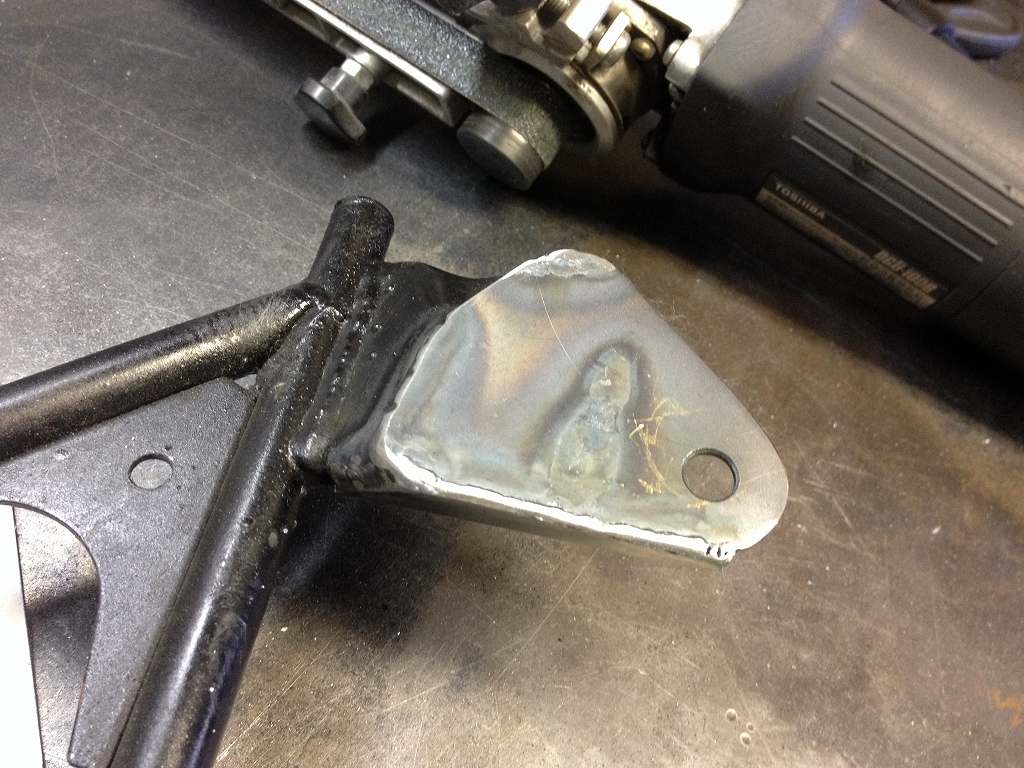

縦に補強を入れます。
イメージ 6


イメージ 7


イメージ 8

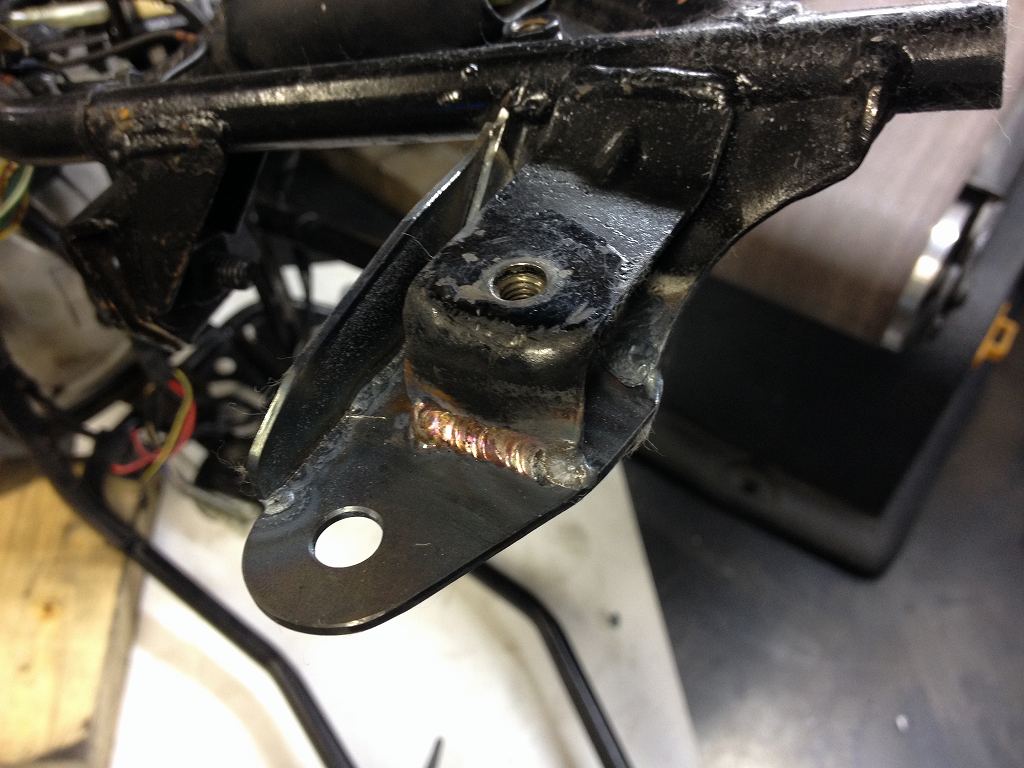

アシストハンガーに共締めでマウントできるようになりました。
イメージ 9
ノーマルより外に約3センチ、下に約5センチ、
ステーのマウント位置がズレた格好になっています。
イメージ 10


イメージ 11

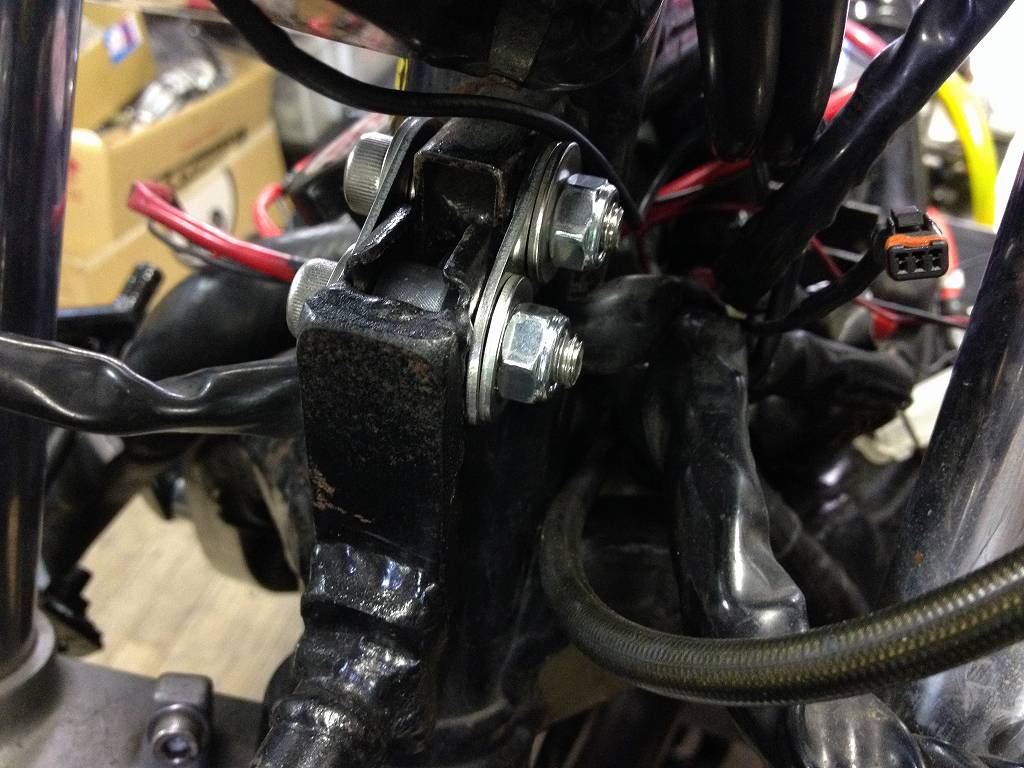

ステム側のマウントは、ワッシャー類を整理しておきました。
イメージ 14

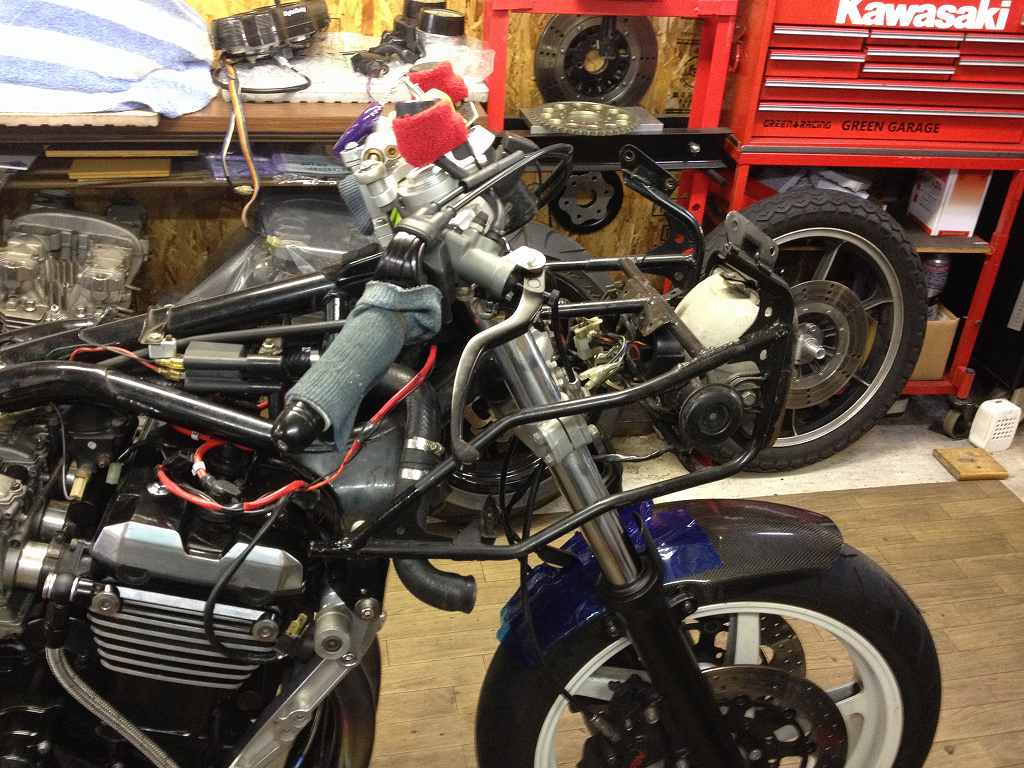

ラジエーターは、ファンシュラウドがエキパイに当たります。
イメージ 12
下側のみ、10ミリのカラーで前に出して逃がしました。
イメージ 13
