モトマーチン Y様 ハーネスカプラーの溶損

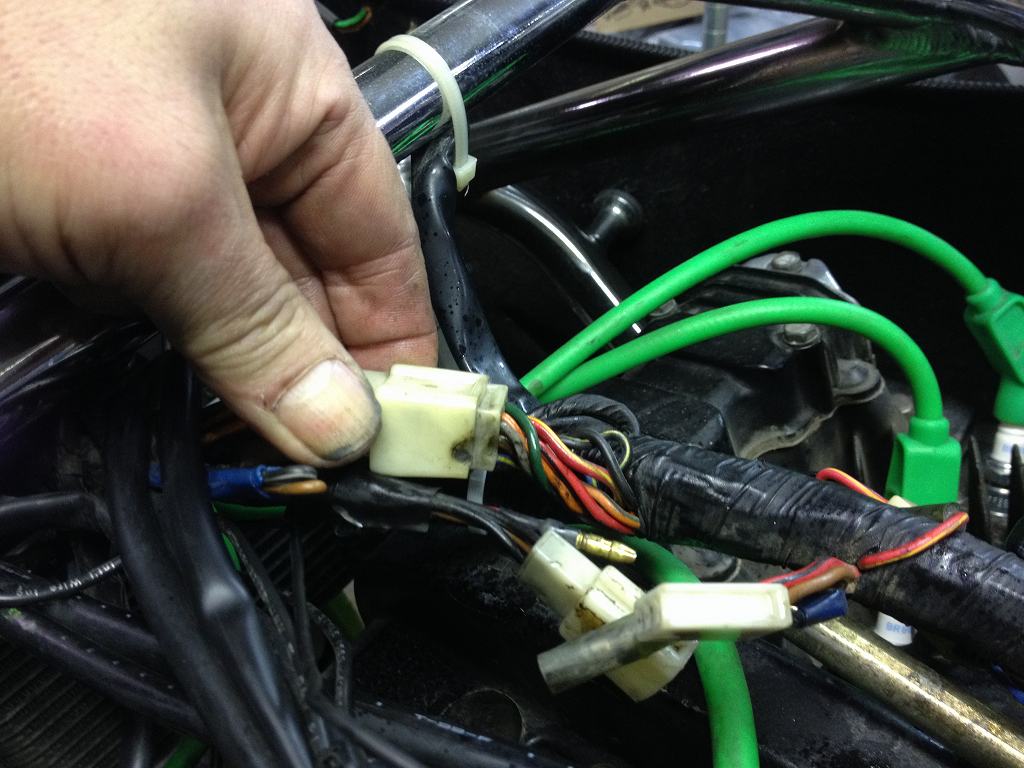

メインハーネスにあるカプラーが溶けていました。
ここは左のハンドルスイッチに分岐するところです。
おそらくヘッドライト関係の電流が、
錆びた端子の抵抗で発熱し溶けたのだと思います。
イメージ 1

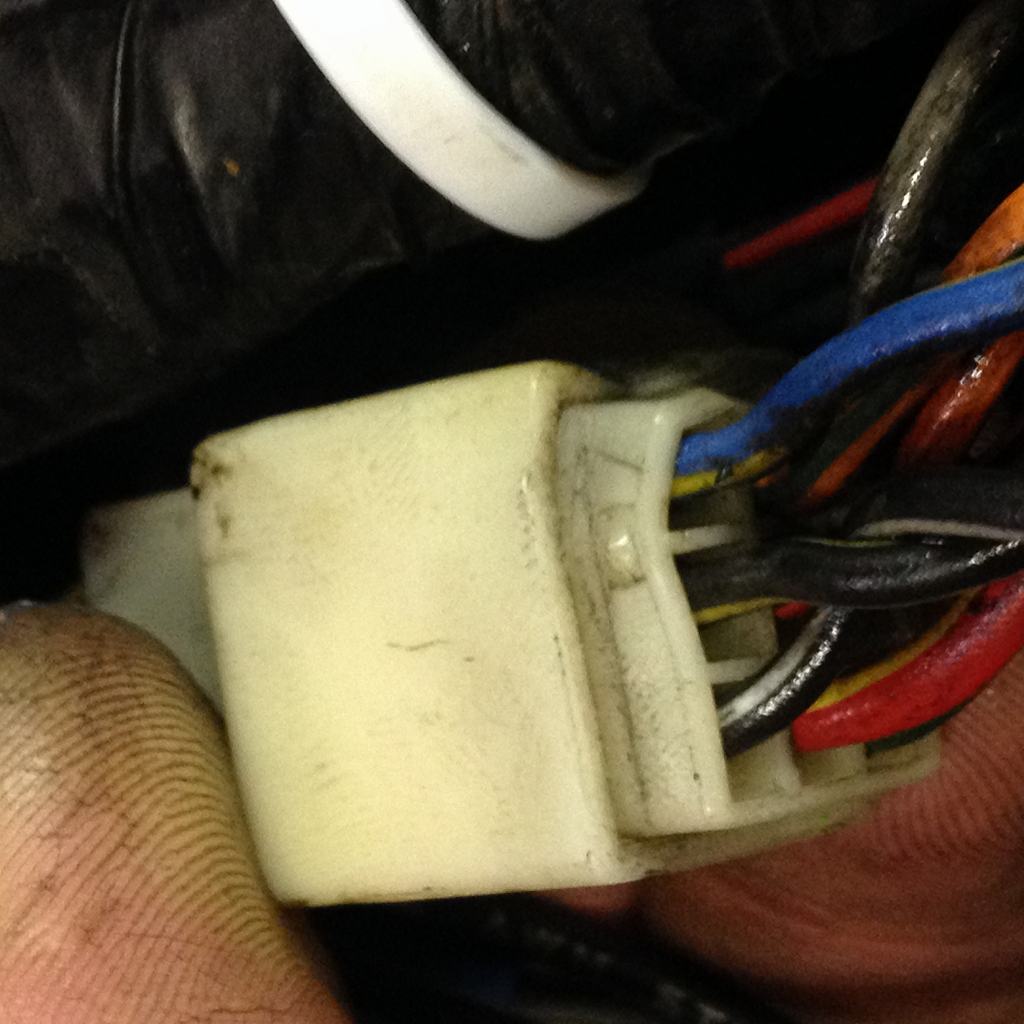

溶けてくっついているのでカプラーは外せません。
中も確認できないので、切り取ってカプラーを交換します。
イメージ 2


イメージ 3
こちらはジェネレーターからレギュレーターに繋がるカプラーです。
ここも腐食しています。
このままだと同じように溶けていたでしょう。
イメージ 4

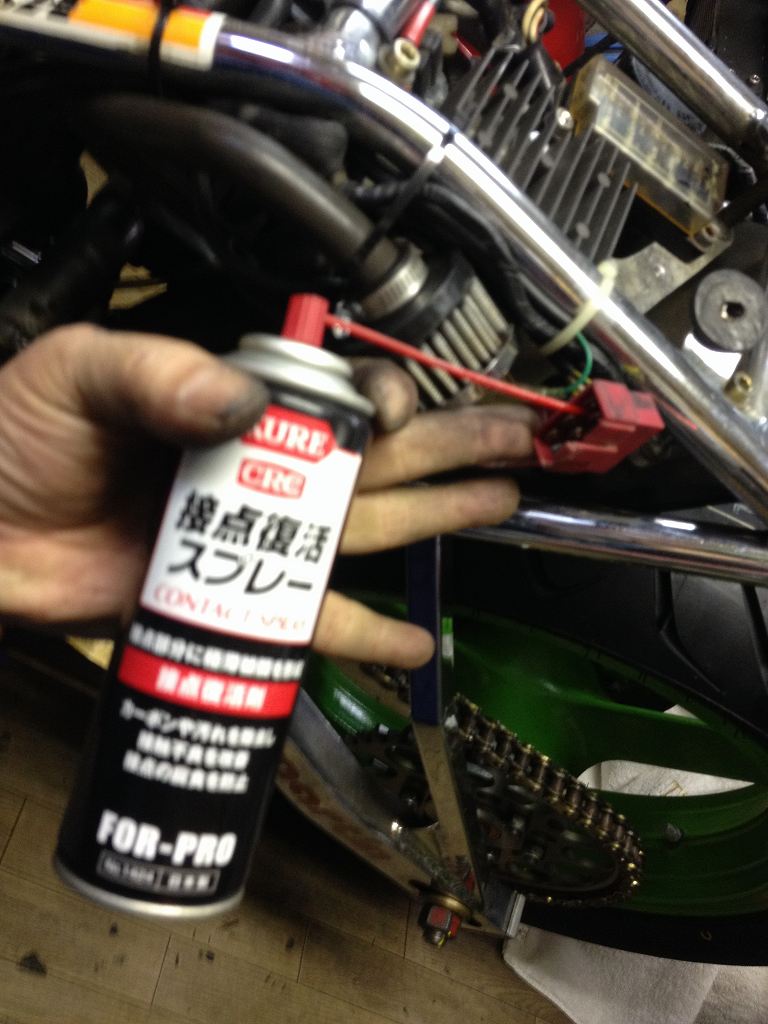

この程度なら接点復活剤で腐食はとれます。
イメージ 5
エンジン回りの電装品は一通り確認できました。
後は振動しないようタイラップでしっかり止めておきます。
エンジンは失火もなくなり復活したようです。
晴れたら走行して確認します。
イメージ 6
クラッチも渋かったので、ケーブルにオイルを浸透させます。
イメージ 7

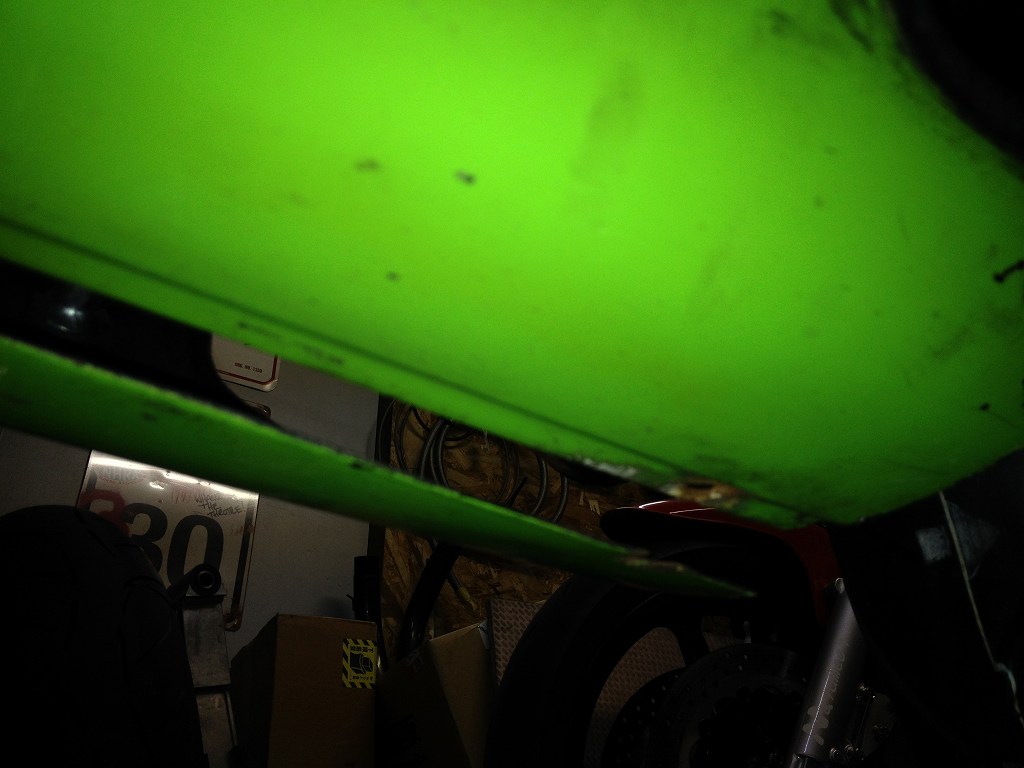

アンダーカウルの後端も止めが外れて分離していました。
カウルが変形しているのか、左右のカウルが重なりません。
イメージ 8
バタつかないように大き目のプレートで支えておきます。
イメージ 9
シートはカウルに固定されておらず乗せてあるだけでした。
イメージ 10
強力なデュアルロックファスナーで固定できるようにしておきました。
イメージ 11
