GPZ1200R M様 足回り完成

リヤキャリパーは、シムで調整してローターのセンターに合わせますが、
今回は約1.5ミリのシムで内側に寄せてあります。

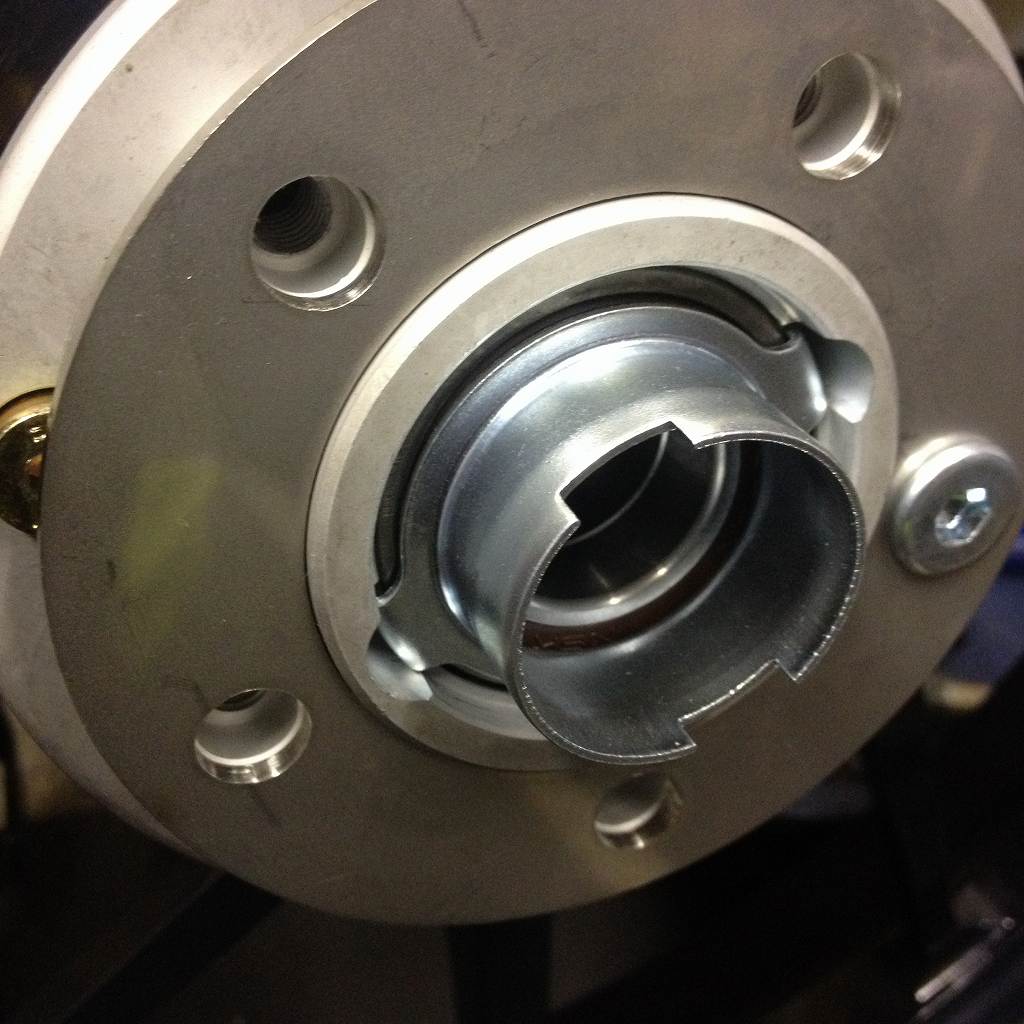

エキセントリックはブラックアルマイト中なので、現在の物は暫定品。
スタンドフックの受けも同じく暫定品です。
イメージ 3

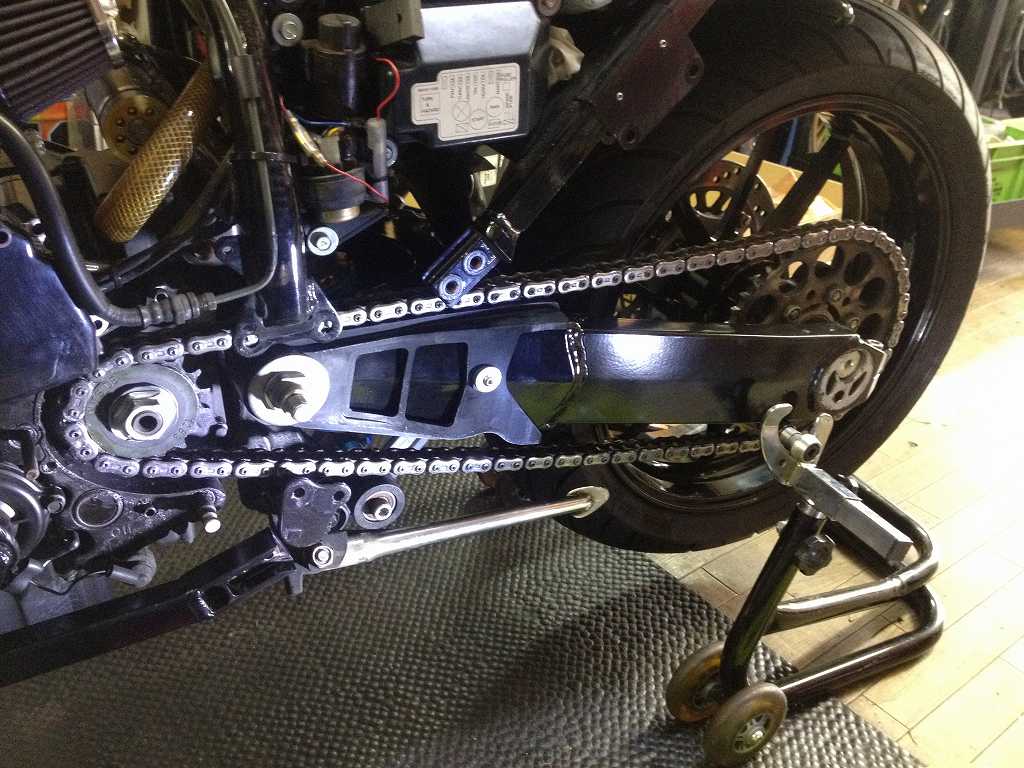

スイングアームは縦幅があるので、エキセントリックは反転できません。
現状でも、チェーンスライダー上側とチェーンはクリアランスゼロです。
イメージ 4





















フロントのゲイルスピードホイールは、
アクスルシャフト径をφ17からφ25に改造してあります。
スピードメーターギヤのレシーバーはZRX1200Rの物を使い、
ローターはスペーサーで少し外に出します。
フォークのキャリパーブラケットが少し外側になるためです。
イメージ 1





























イメージ 2

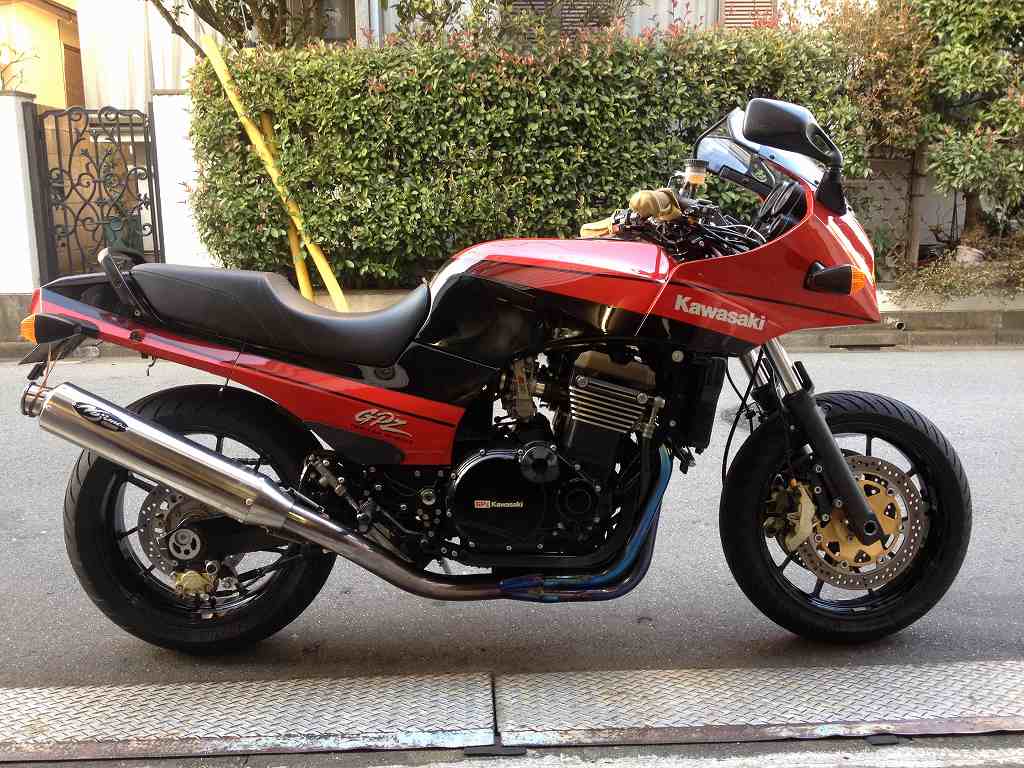

これで足回りは完成。フロントフェンダーはまだ未定。
フォークに合わせてZRX1200R用がボルトオンになります。
イメージ 5





















このスイングアームだと、リヤの車高は高くできませんね。
以前より約15ミリ下がっています。
フロントも下がっているので、車両姿勢はちょうどいいでしょう。
スイングアームの垂れ角が減ったので、
加速時のリヤの突っ張り感が減って、トラクションが良くなると思います。
イメージ 6




















調整式のハンドルストッパーは、切れ角最大位置で成立しました。
ハンドル切れ角も十分です。
タンクとのクリアランスは、最小部で10ミリくらいです。
グリップ部分は指が挟まることもありません。
イメージ 7























イメージ 8
