Z1100R G様 バックステップ完成

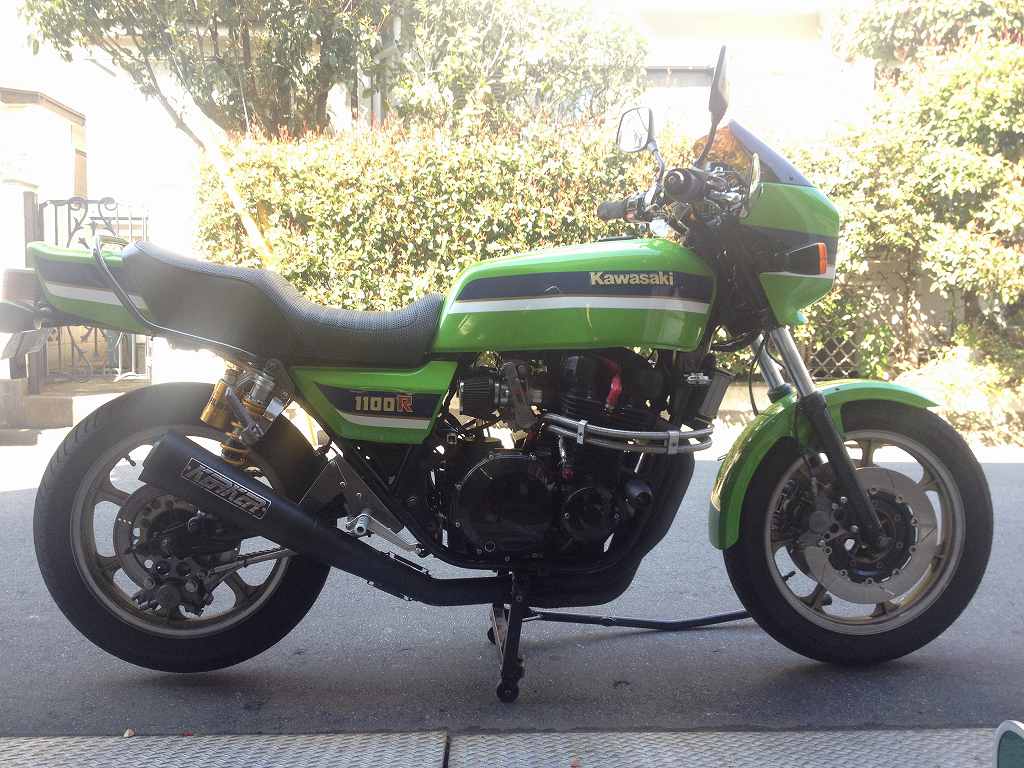

ご指摘のあったフロントフェンダーの向きを直します。
イメージ 1

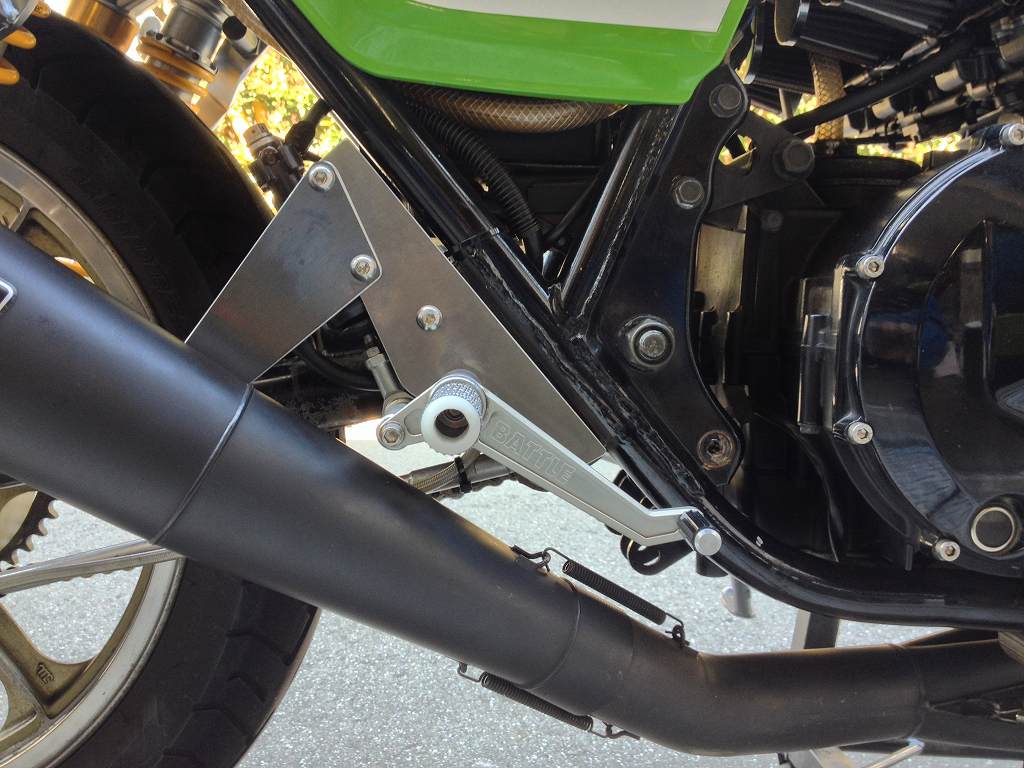

ボタンヘッドのボルトと、寸法調整したカラー類も取り付けて、
ローソン位置のバックステップは完成です。
イメージ 2






















イメージ 3

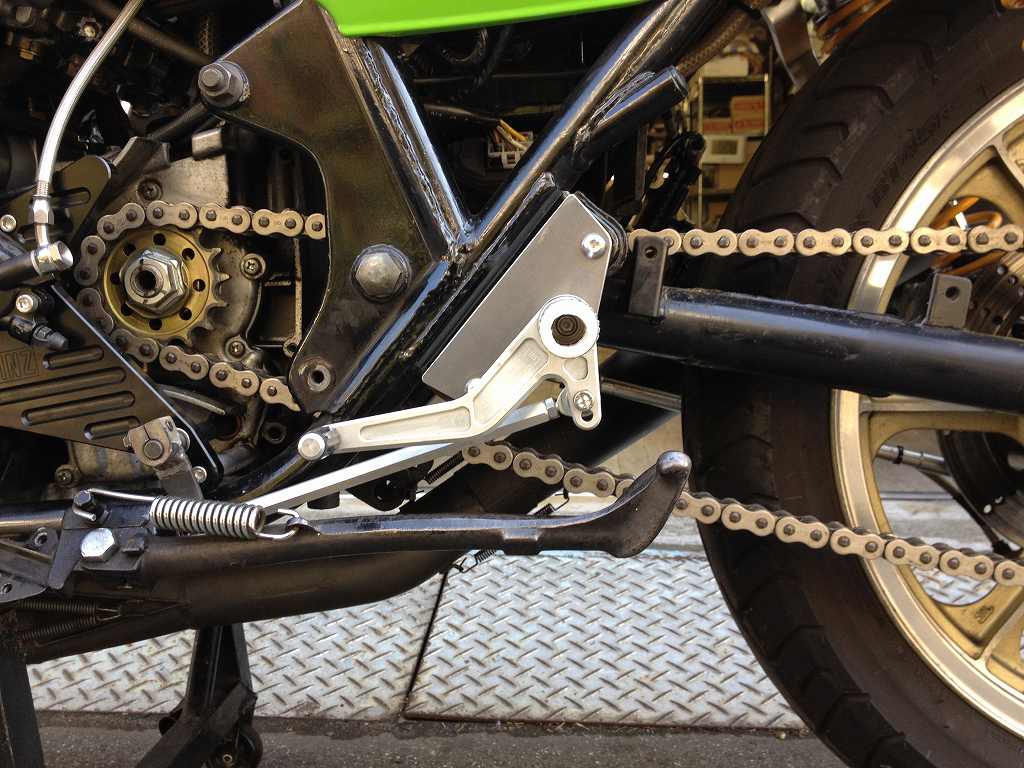

ステップが外に出ているのは左ステップに合わせるためです。
イメージ 4






















イメージ 5






















イメージ 6






















イメージ 7

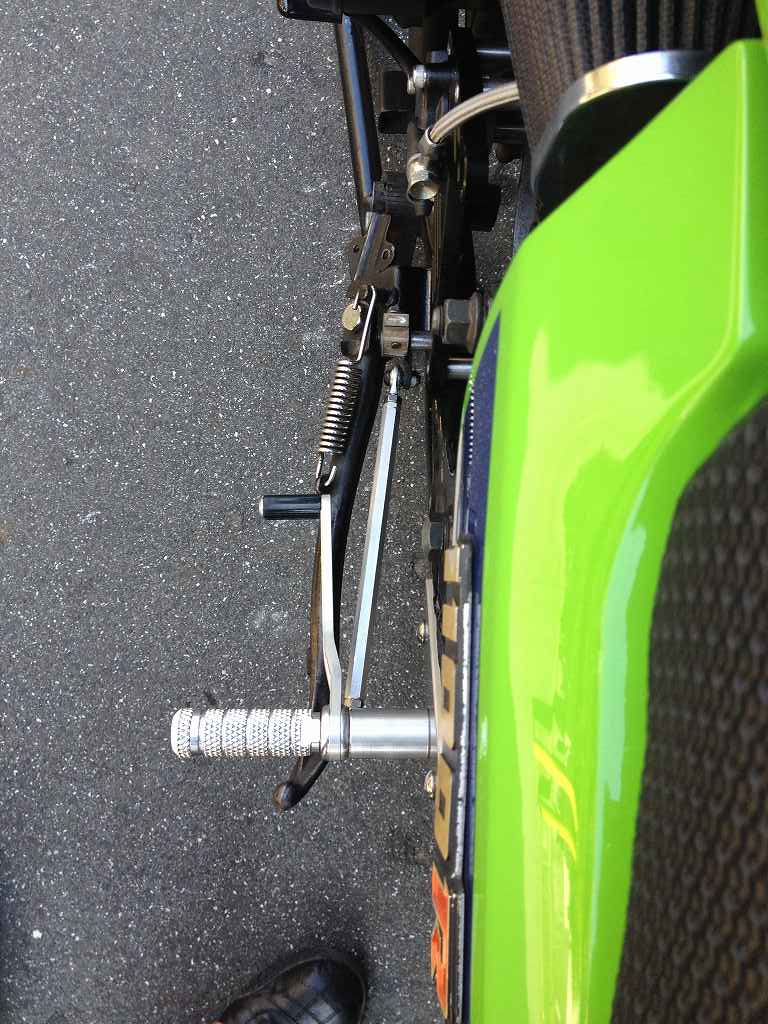

サイドスタンドとつま先の干渉を避けるため、
プレートから40ミリ外側にオフセットする必要があります。
イメージ 8





































サイドスタンドを修正すれば、この40ミリ分はいらなくなります。
サイドスタンドは早めに変更しましょう。
イメージ 9







































イメージ 10





































バンク角にも気を付けてください。
イメージ 13





































ホーンのハーネスがヘッドカバーに触っていたので溶けていました。
ショート寸前です。
イメージ 11





















テーピングしてタイラップ止めしておきます。
左側も同じく溶けてたので処理しておきました。
イメージ 12
