Z1000Mk2 I.M様 スイングアームの加工

既存のアルミ角パイプ製のスイングアームの一部に、
オイルキャッチタンクの機能を持たせます。

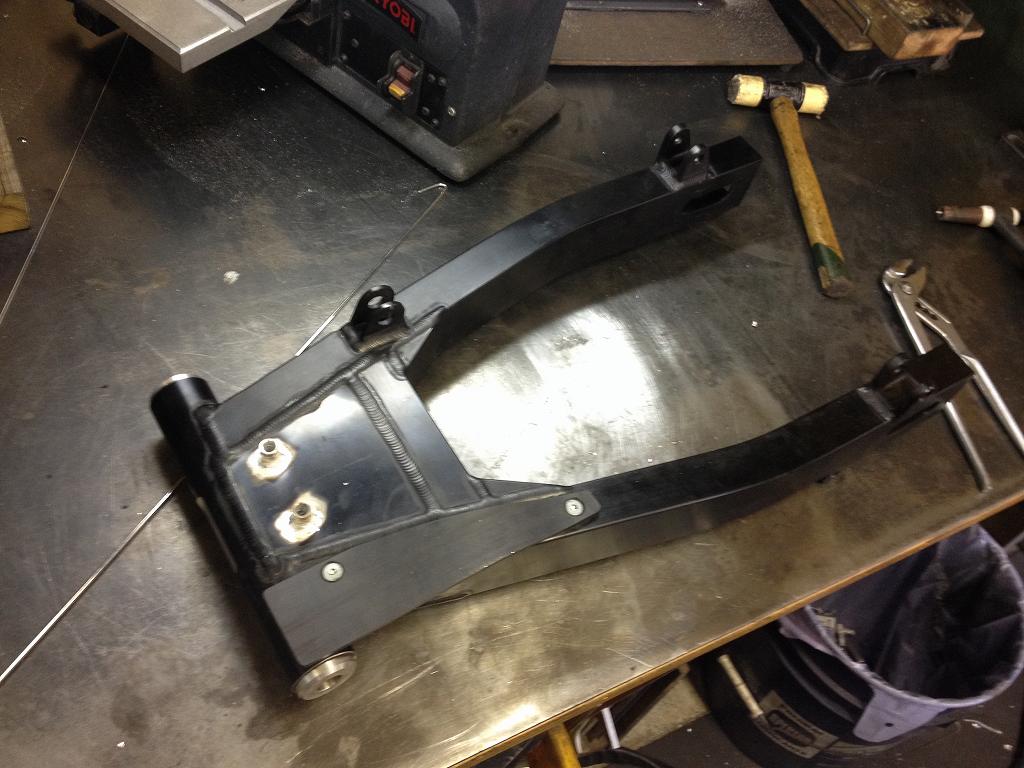

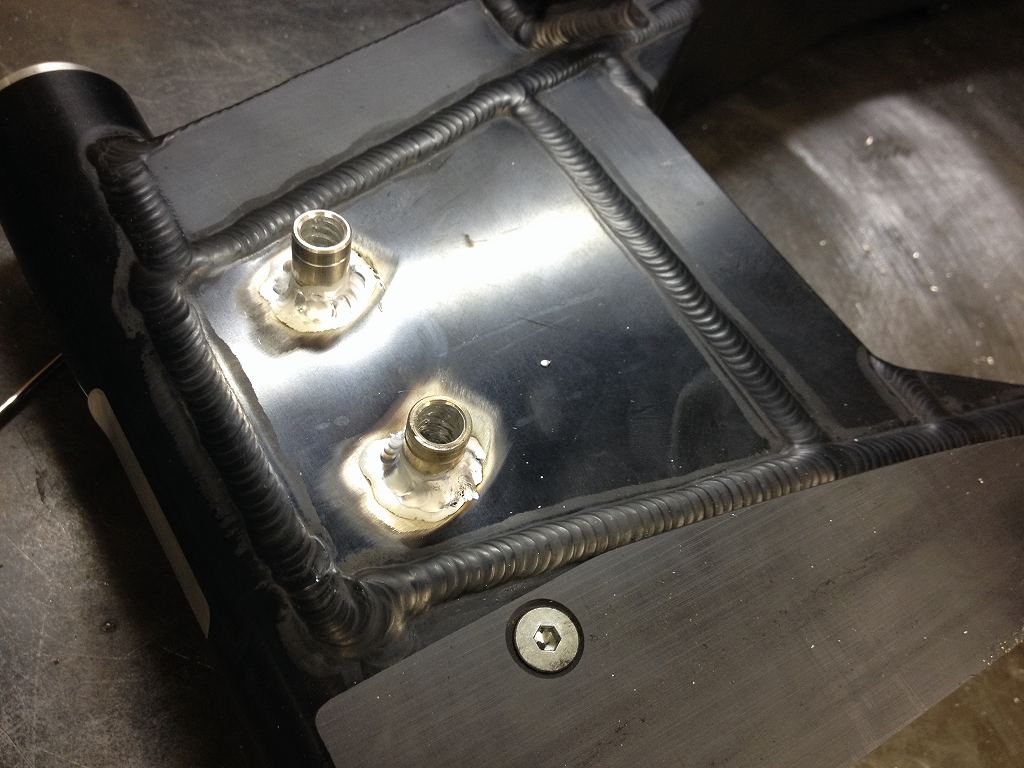

先ず、ピボット側のBOX部分には、上側にホース口を取り付けます。
イメージ 1





















全体にアルマイト処理されているので、溶接部分のアルマイトは剥がしておきます。
イメージ 2

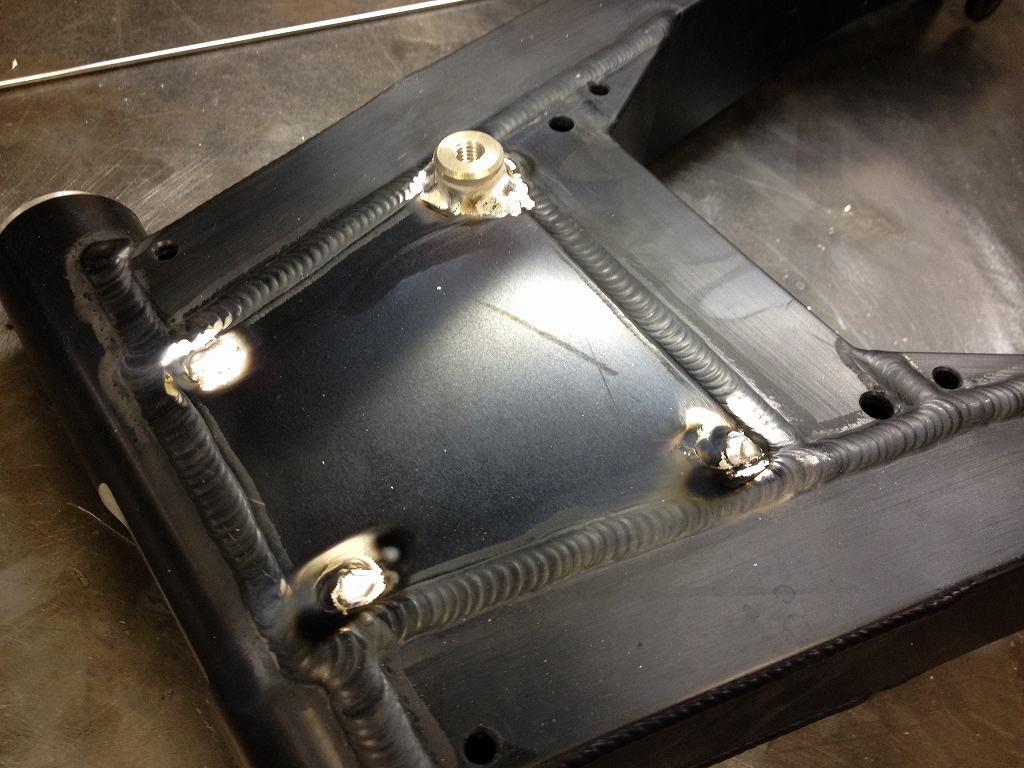

裏側は水抜きの穴が4ヵ所開いているので、3ヵ所は溶接で埋め、
残りの1ヵ所はドレンボルト用のボスを溶接します。
イメージ 3






















イメージ 4





















トルクロッドの受けも溶接したら終了です。
イメージ 5























イメージ 6





















さて、1カ月という短納期で入荷したマグタンです。CR33も同じ納期。
通常は1.5ヵ月から3カ月掛るので、計画的なオーダーが必要です。
イメージ 7

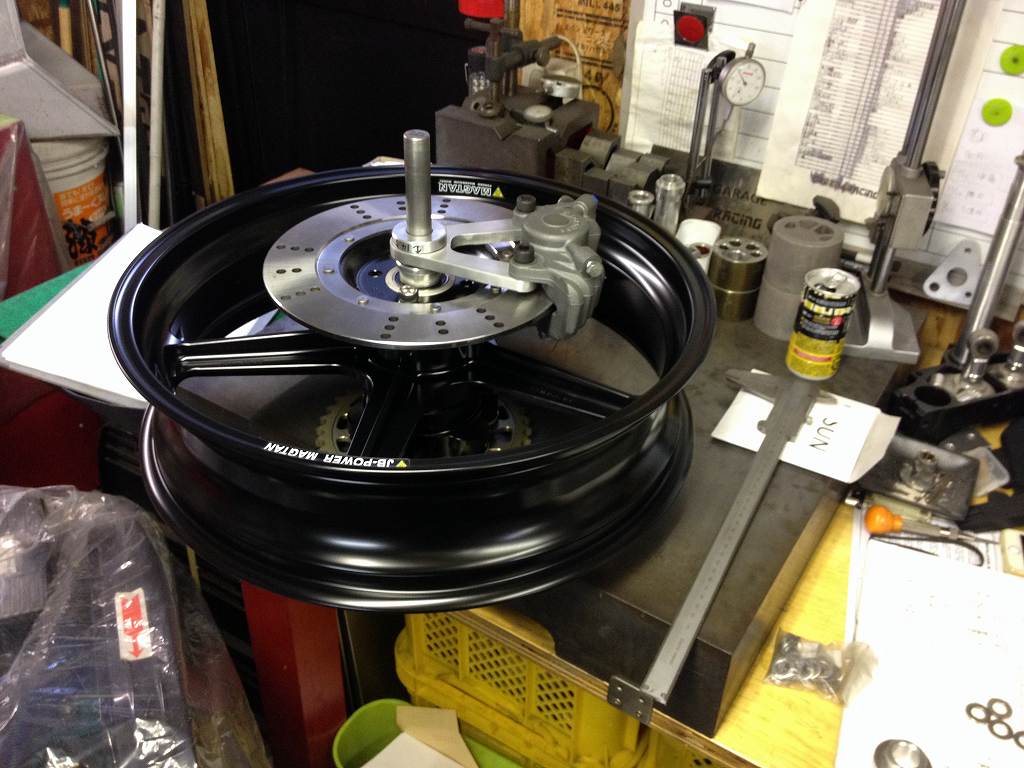

リヤローターを取り付け、
新しく製作したキャリパーサポートとのアライメントを確認します。
スイングアーム幅がノーマルより広いので、
アクスルのカラーはこれに合わせて製作し直します。
イメージ 8
