Z1000J2 F.K様 電装品の艤装

点火系はSP2になります。

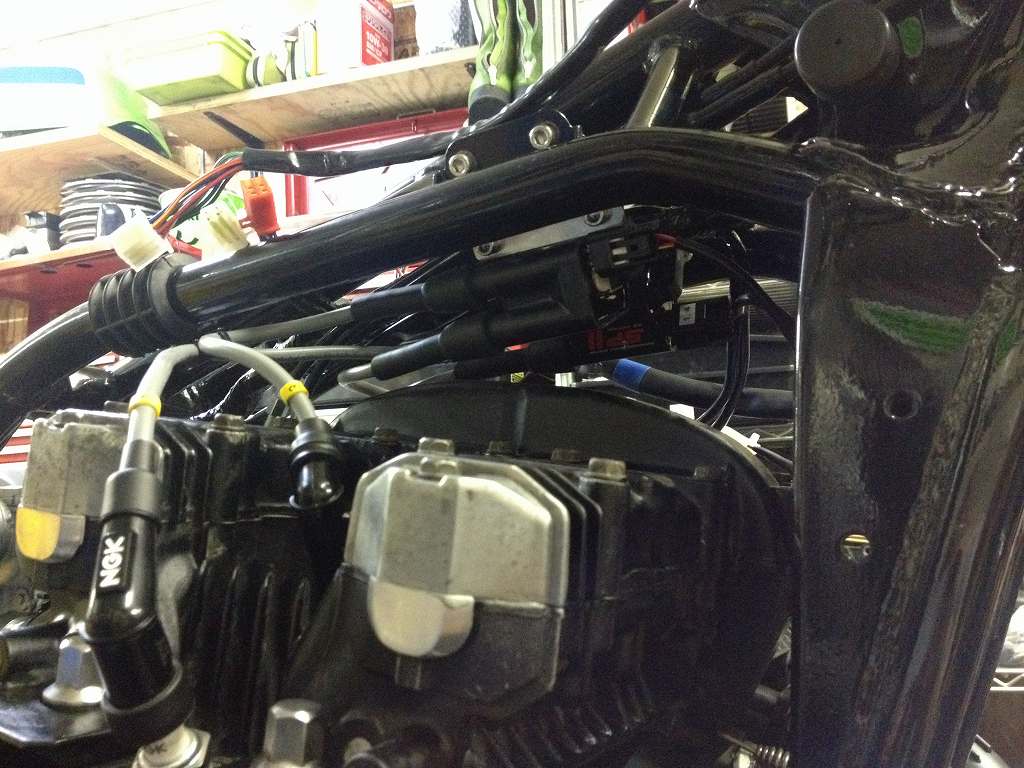

付属のコイルブラケットは使わずにワンオフで制作します。イメージ 1
今回SP2は、新発売になったプラグコード付きのセットです。
専用ターミナル付きのコードは任意の長さに切って、
NGKのプラグキャップをねじ込むだけです。黄色いナンバーマーク付き。
イメージ 12イメージ 2


イメージ 13
各種マウント用ブラケットです。
左から、マグネットスイッチ用、SP2モジュール用、ETC車載器用となります。
イメージ 3
各ユニットなどを先に配置してから、
それらをつなぐハーネスの最適なルートを選びます。イメージ 6
ETC車載器はヒューズBOXと共締めのブラケットに
デュアルロックファスナーを介して固定。イメージ 4




イメージ 10
SP2モジュールは、レギュレーター共締めのブラケットに
同じくデュアルロックファスナーを介して固定。
ダイヤルは上から操作できます。イメージ 5

イメージ 11
ハンドルはAREAさんのスーパーバイクハンドルをチョイス。イメージ 7
左のハンドルスイッチはW650純正品を使用。
ウインカーはプッシュキャンセルなので便利です。イメージ 8
左に見える2個のリレーはヘッドライト用です。
これはバッテリー右サイドに収まりそうなので、
バッテリーの上にも結構広いラゲッジスペースが確保できそうです。イメージ 9
