デモ車KZ1000J2 鉄S1スイングアーム取り付け

販売車両KZ1000J2としてご案内してきましたが、
非売品の部品も使用しているので「デモ車KZ1000J2」と改めます。
カスタム例として、その他部品のマッチングなどのご参考にご覧ください。
引き続き販売もいたしますが、仕様と金額は現況とご希望により変動します。

車検取得時の状態での参考価格(検平成31年3月まで付)は、
消費税込み100万円です。

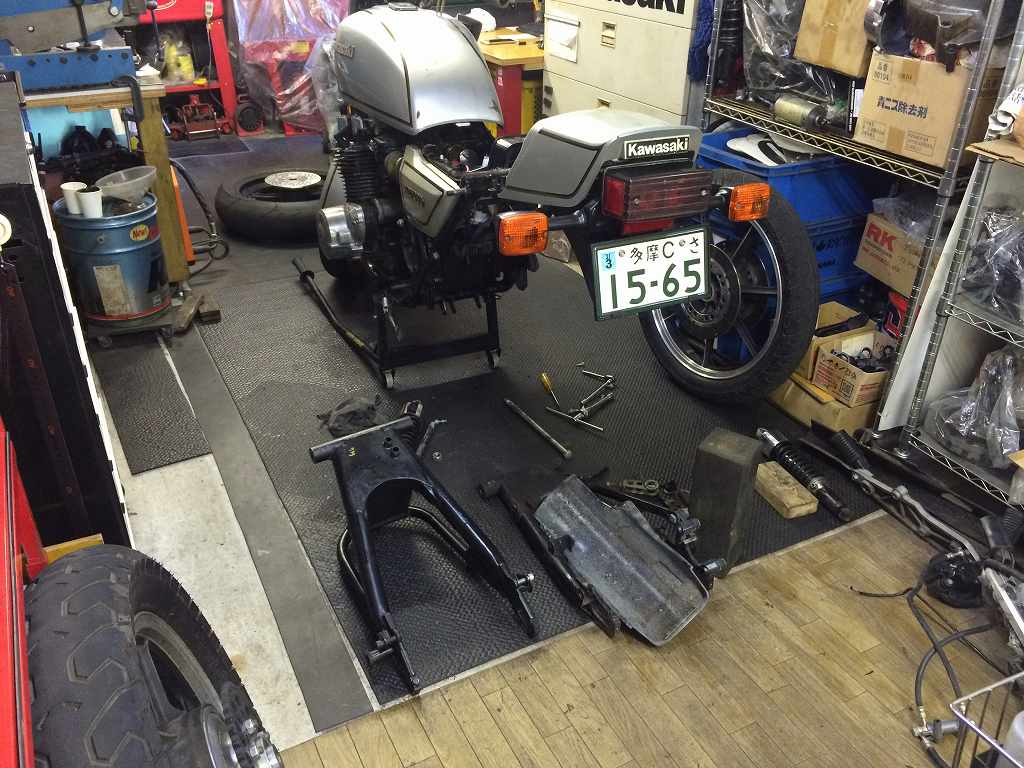

作業の続きです。

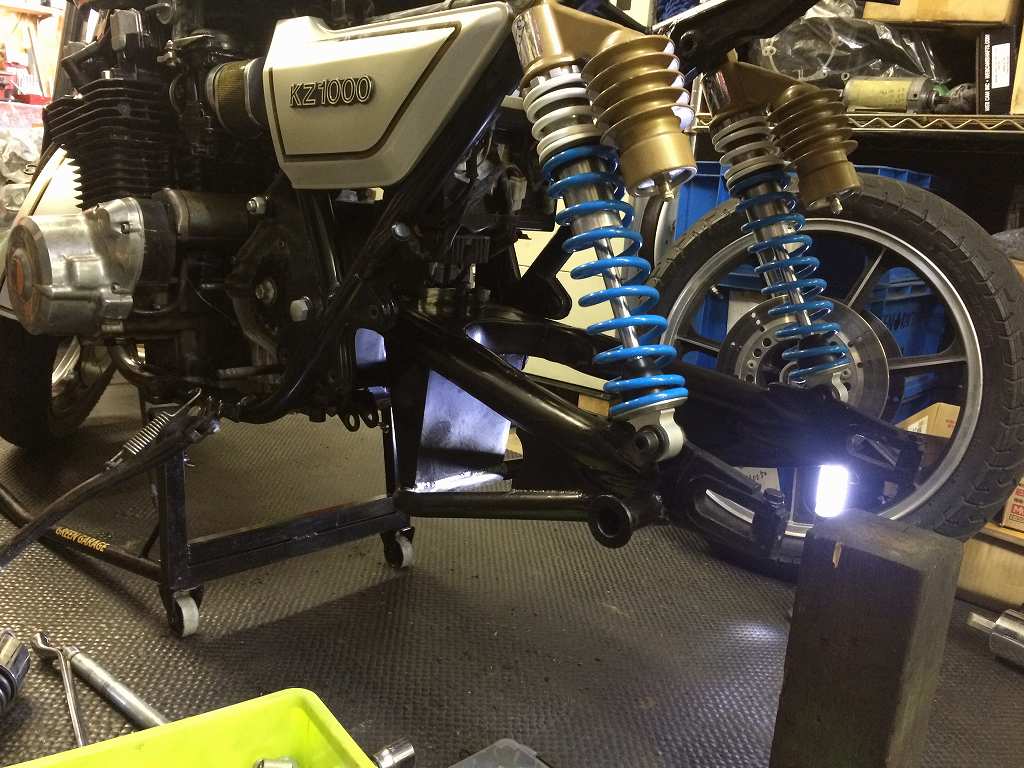

ノーマルの鉄スイングアームに箱型の補強をしたものを取り付けます。
イメージ 1

取り付けはボルトオンです。
イメージ 2

リヤホイールはブレーキローターの都合によりモーリスとなりました。
ノーマルのφ270ミリリヤローターとノーマルキャリパーを使います。
イメージ 3

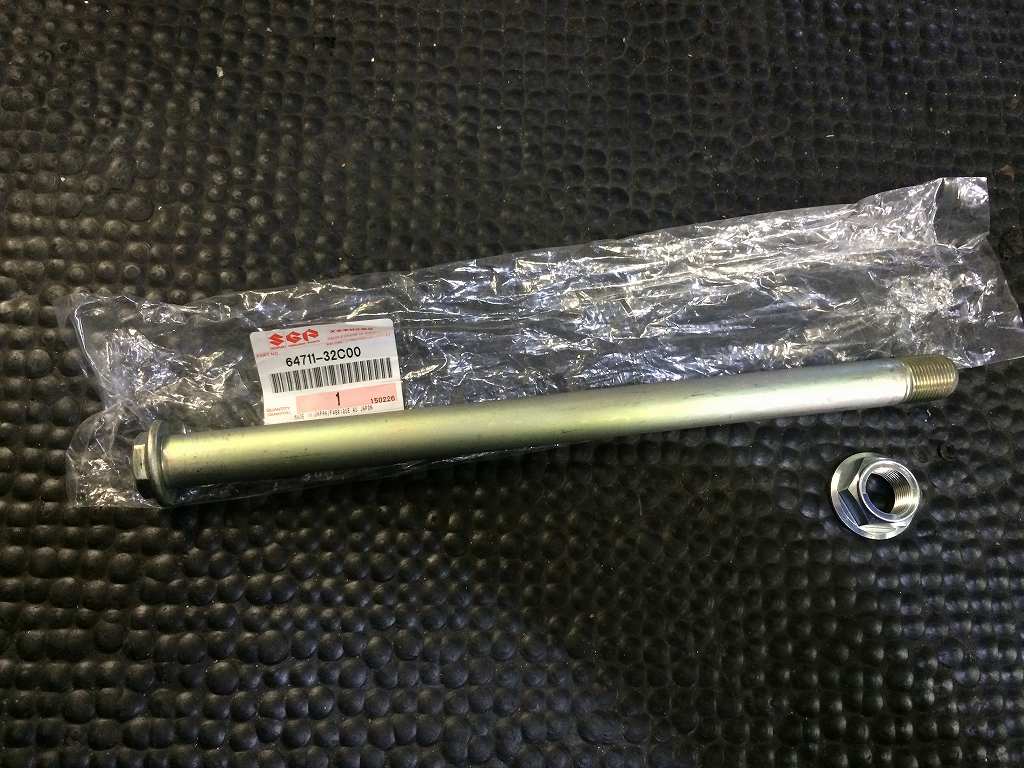

アクスルはスズキの純正部品の中空アクスルを使用します。
スイングアームは内幅を20ミリほど拡大してあるので、
シャフトはノーマルより長めです。
イメージ 4

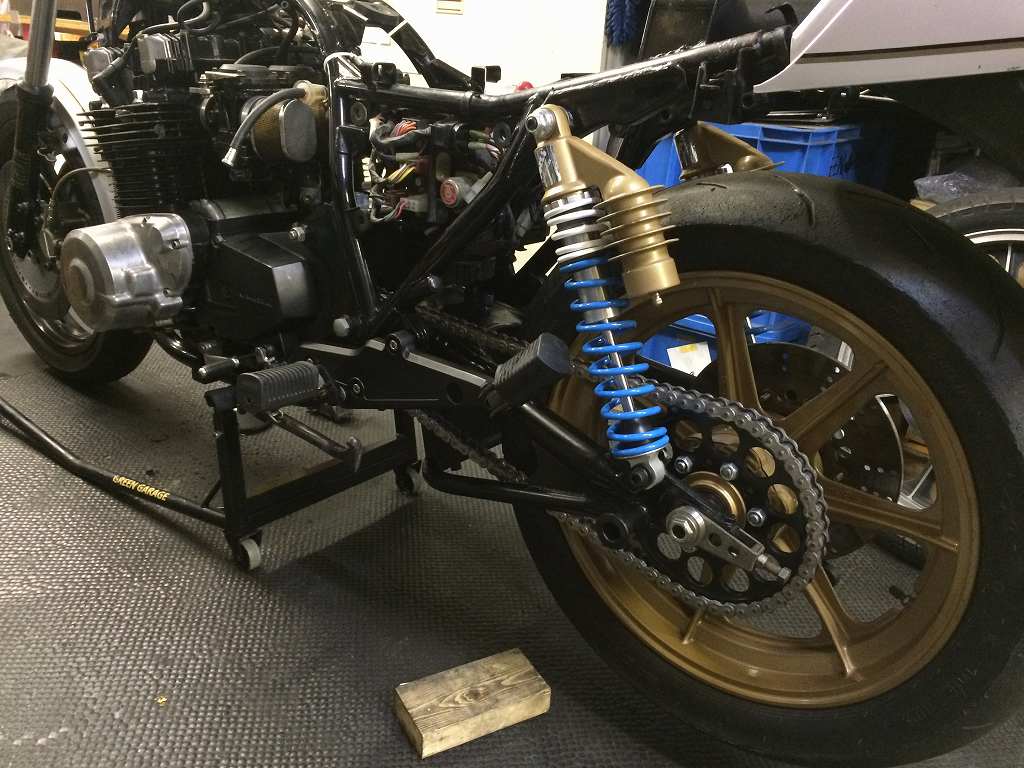

リヤホイールは4.00-18、タイヤは150/70-18です。
チェーンラインはオフセット無しのノーマルです。
イメージ 5

スイングアームのトルクロッド受けが下にあるので、
リヤキャリパーは下側にして使います。

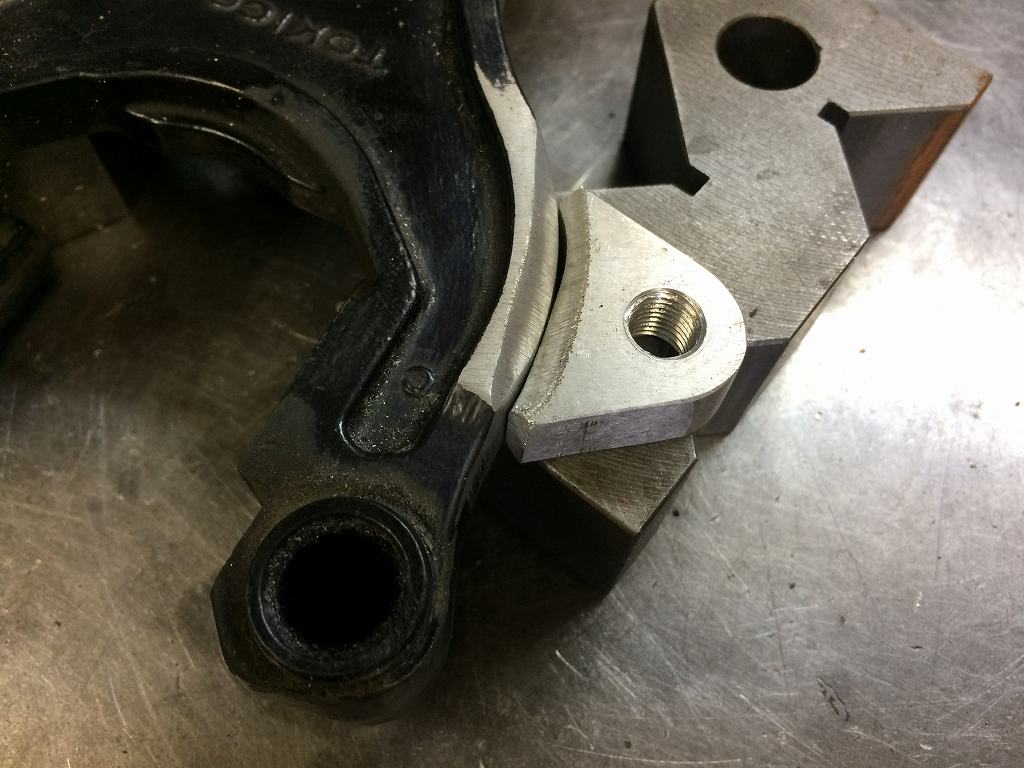

キャリパー側にトルクロッド受けを新設します。
溶接個所は大きく開削して溶接面積を稼ぎます。
イメージ 6

イメージ 7

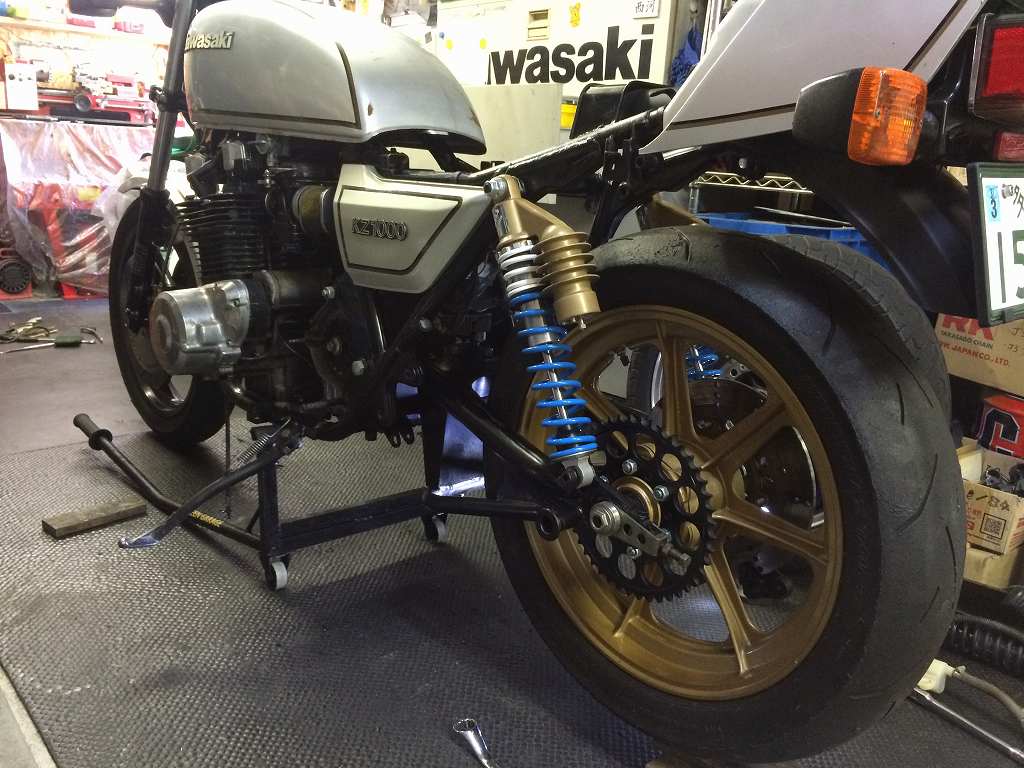

取り付けるとこんな感じ。イメージ 8

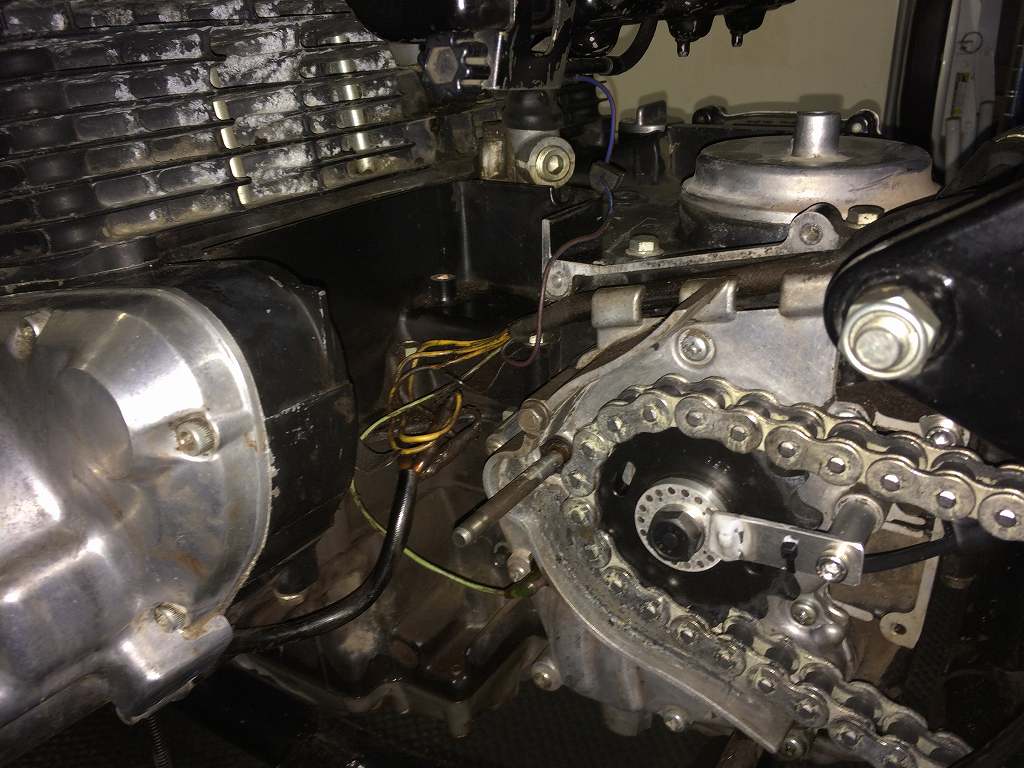

フロントはS1ローターとしたのでスピードメーターセンサーは移設します。

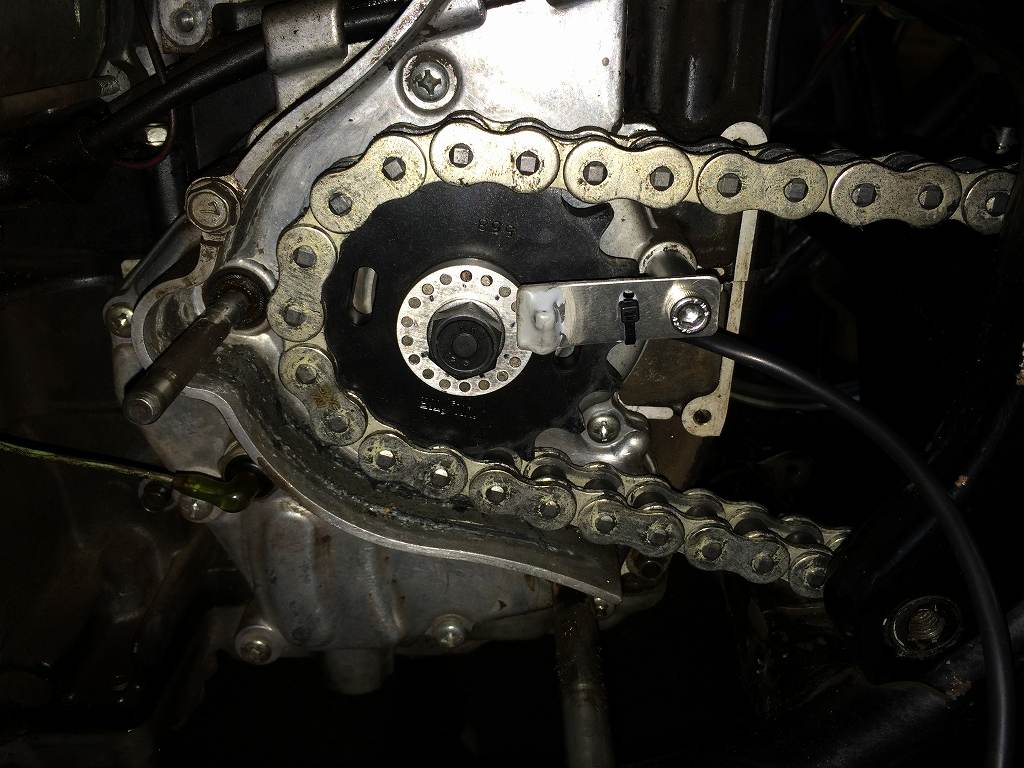

ネオジム磁石とホールセンサーで製作したピックアップを
アウトプットシャフトに設置します。これでノーマルメーターを駆動します。
イメージ 9


先日の奥多摩試運転の際、暖気後にスターターが不調になりがちでした。
中古の別の1000J純正品に交換します。イメージ 10

イメージ 11

ハンドルはAREA製のスーパーバイクハンドルに交換します。
幅は広めで、ノーマルと比べて片側2センチほどのマイナスです。
イメージ 12

ポジションは軽く前傾するので、高速での風圧対策にも有効です。
操作のイメージはOFF車に乗る感じでしょうか。
イメージ 13

低いハンドルに合わせてステップは1000Rなどと同じ後退位置に変更。イメージ 15

イメージ 14
