デモ車MONSTER#60 エンジン分解点検

先日の筑波走行で、白煙が多くなって走行中止したマシンですが、
とりあえずスペアのノーマルZ1000R2エンジンに乗せ換えて、
チェック走行は終了しました。キャブセッティングも同じで行けそうです。
イメージ 1

下したエンジンを分解点検します。イメージ 2

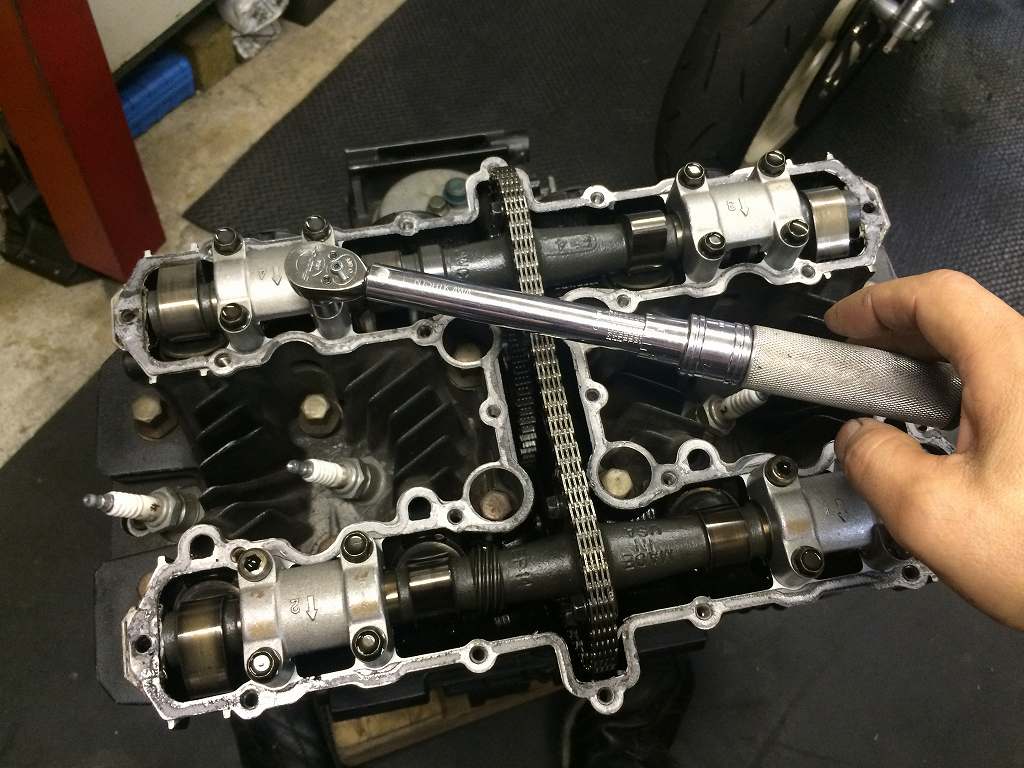

カムホルダーネジのトルクも確認しておきます。大丈夫のようです。イメージ 3

継続して使っているZRX系のテンショナーの出代も確認してみます。イメージ 4

バネを抜いてからテンショナー本体を取り外します。イメージ 5

現状、ここまで出ていますが、この先1ノッチしかありませんでした。
あまり長期の使用には向かないかもしれません。
イメージ 6

カムホルダーを外します。各摺動部分もきれいで問題ありません。イメージ 7

カムを外します。リフターもきれいで問題ないようです。イメージ 8

ヘッドを外します。燃焼室も問題なさそうですが、4番がやや黒いですね。イメージ 9

エキゾーストポートを確認します。
4番だけバルブの傘が湿っています。他は大丈夫。
イメージ 10

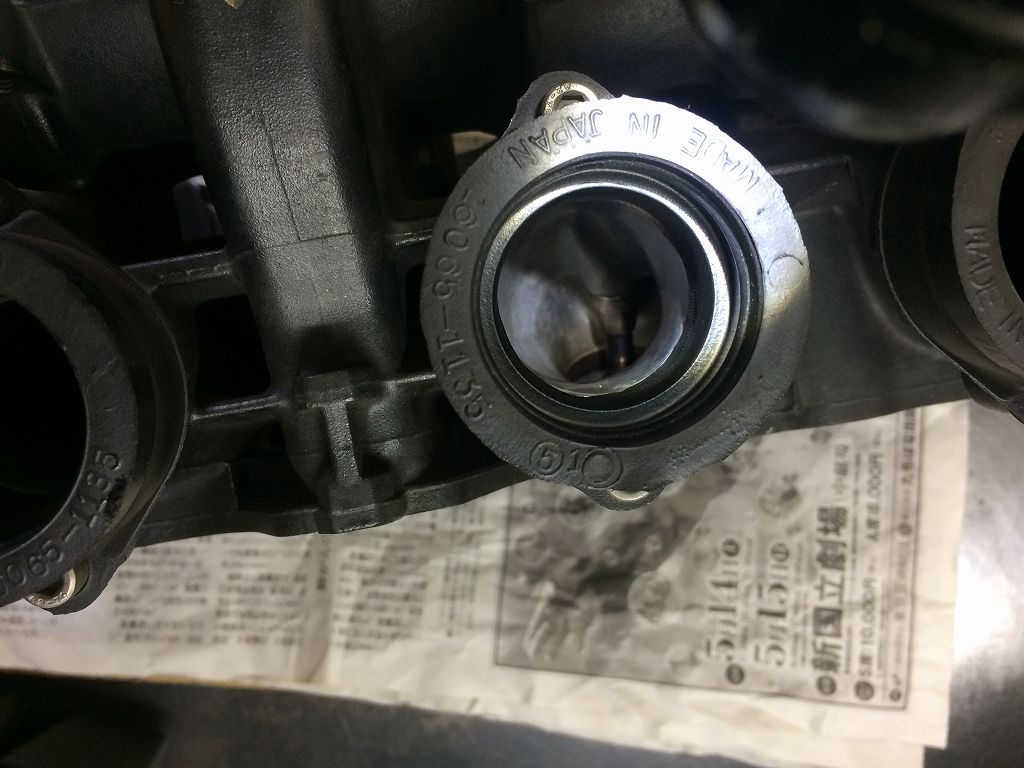

インテーク側は4気筒とも特に異常無し。イメージ 11

シリンダー側を点検します。4番ピストンが湿っています。
イメージ 12

シリンダーを外してみます。
4番シリンダーのセカンドリングは固着して動きません。
イメージ 13

セカンドリングは溝に入ったままです。イメージ 14

よく見るとピストンピン周辺に損傷があります。
イメージ 15

他のピストンは特に問題ないようです。イメージ 16

外した4番ピストンがこちら。
ピンボス周辺が溶けて変形しています。
ピストンピンのサークリップは入っていますが、
ピン穴ごと広がっているのでピンが出入りする状態です。
イメージ 17

シリンダー側を見てみます。イメージ 18

ピストンピンが側面に当たった痕があります。
イメージ 19

スリーブの一部はだいぶ摩耗しています。
シリンダーの反対側も同じように摩耗しています。
イメージ 20

クランクに点検棒を通してみます。4番目は通りません。
イメージ 21

イメージ 22

それぞれ3本づつの組み合わせだと通せるレベルのズレがあります。イメージ 23
シリンダー、ピストン、クランクは要交換。
原因は更に精査します。
