Z1000R2 K.R様 スイングアーム分解点検

点検作業の続きです。
ステムのガタの原因を調べようとしたら直ぐにわかりました。
イメージ 1

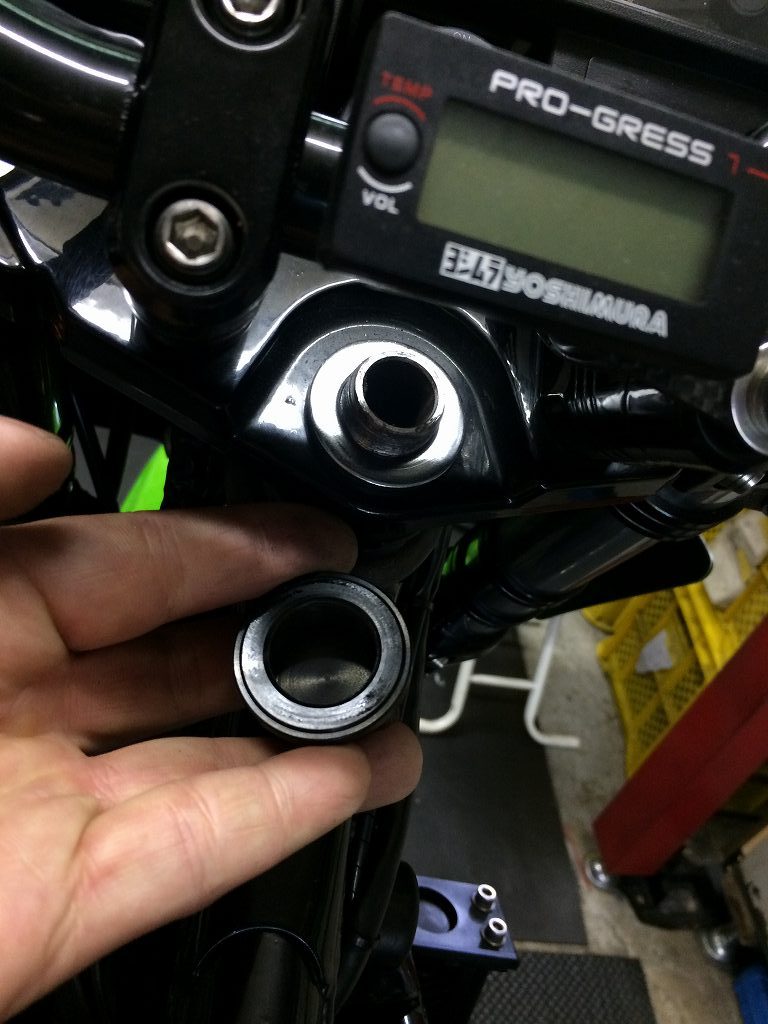

トップのナットが手で緩みます。適正に締めてステムのガタは解決。イメージ 2

懸案のスイングアームピボットのガタを点検します。

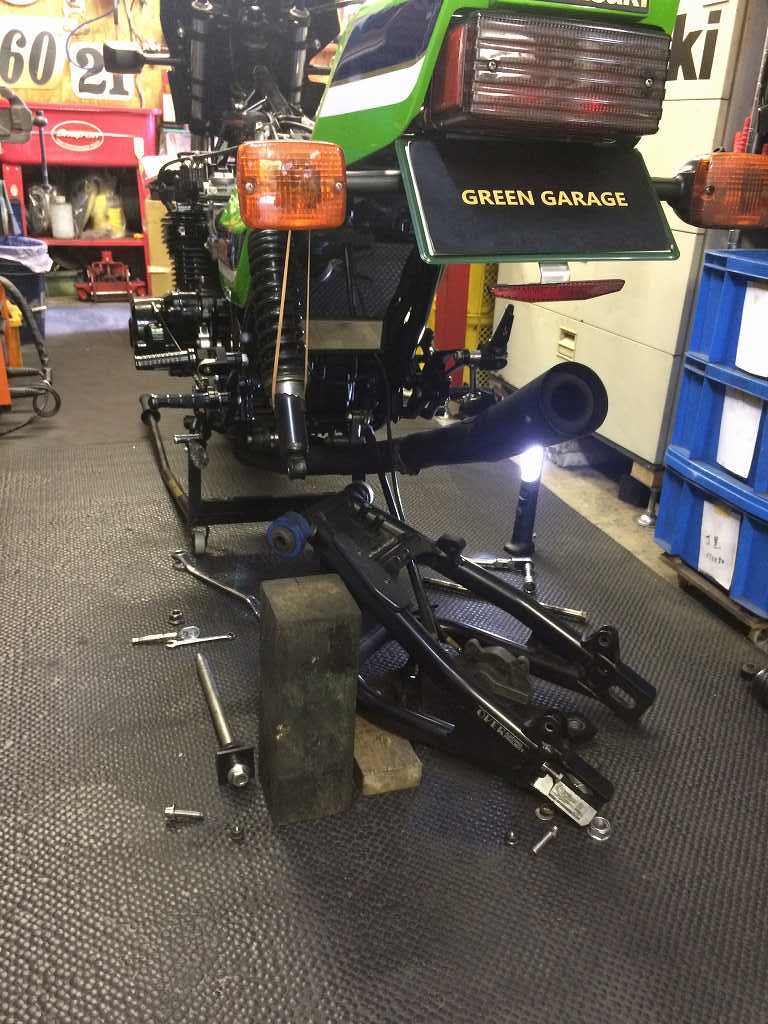

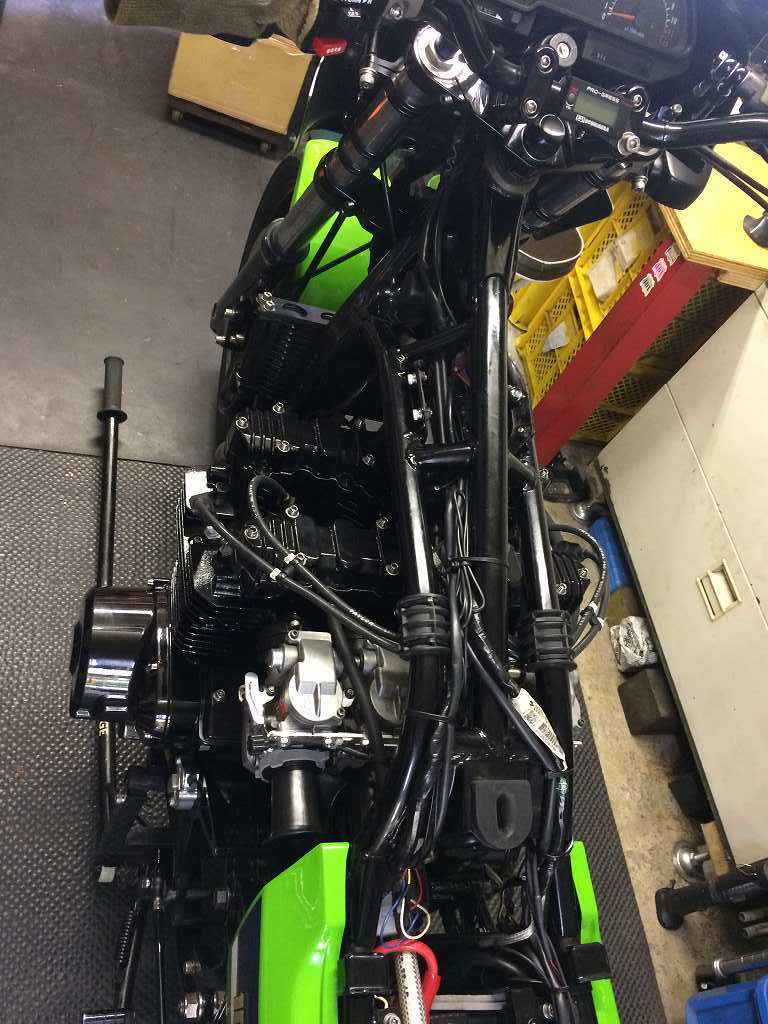

チェーンを切断してスイングアームを取り外します。
イメージ 3

リヤのパッドもそろそろ摩耗限界。新品交換しておきます。イメージ 4


スイングアームピボットのテーパーローラーベアリングを点検します。
ハウジングのガタも無し、ベアリングも特に異常無し。グリスもほとんど無し。
イメージ 5

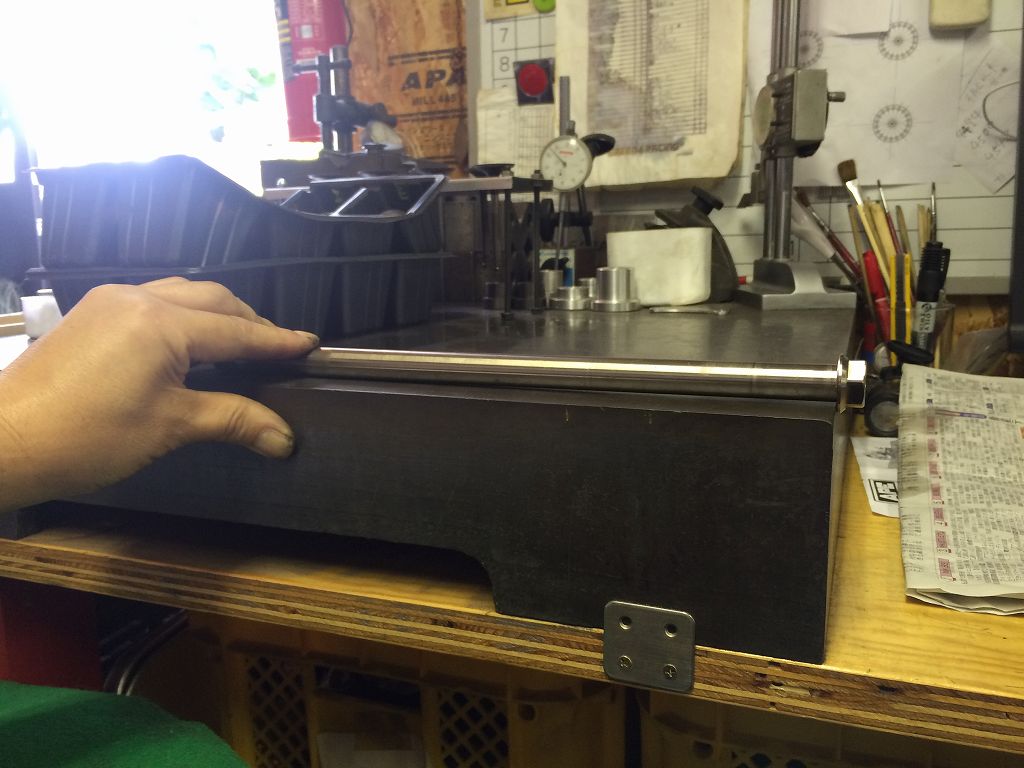

中空ステンレス製のピボットシャフトは大きく曲がっています。
チェーンの張り過ぎは強大な力が掛かる証拠です。
イメージ 6

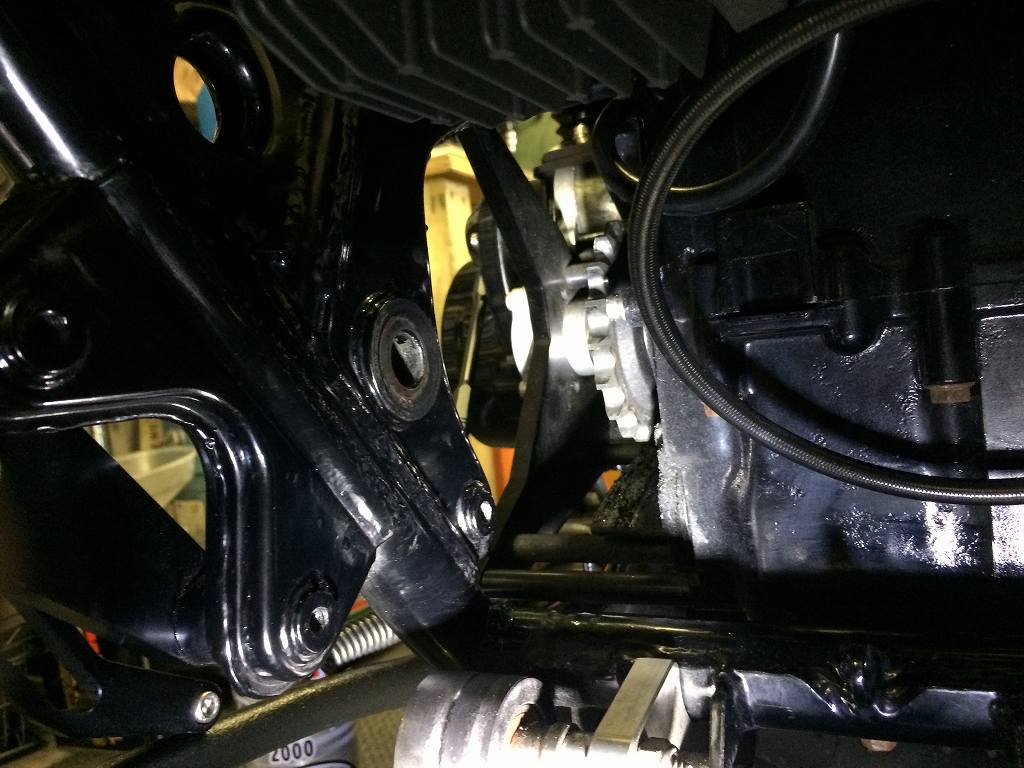

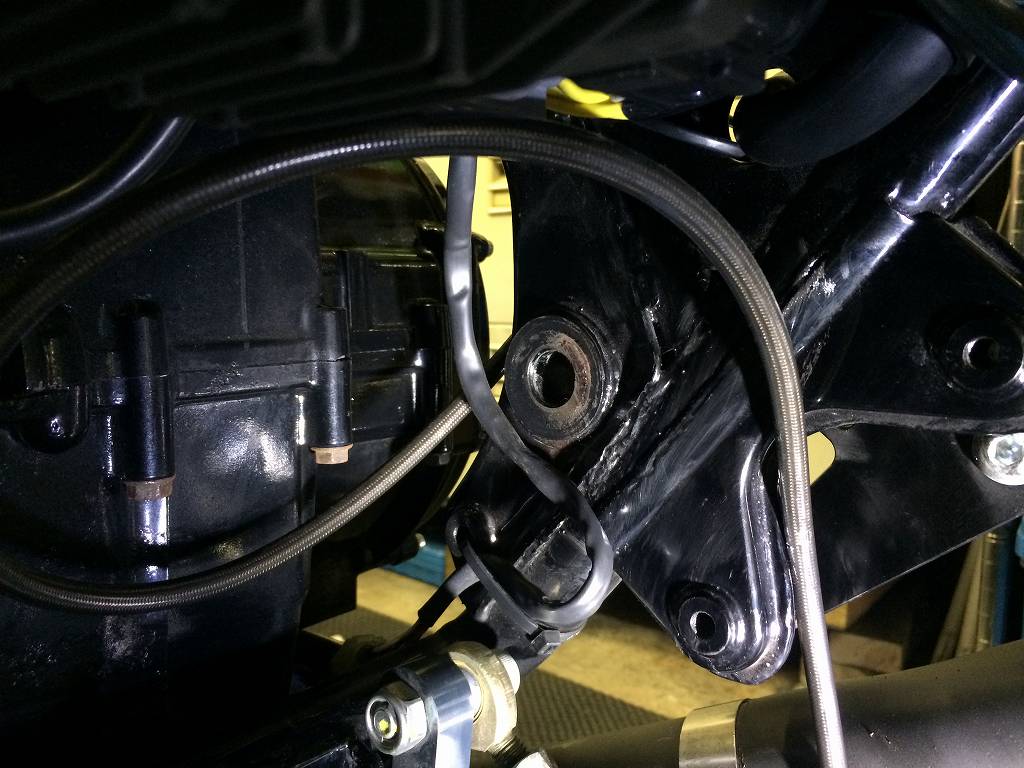

ピボット部のフレーム内側はガタついて前後に動いたせいで擦れた痕があります。イメージ 30

イメージ 7

ピボット周りは特に損傷していないので、再度組み付けてみます。
テーパーローラーベアリングへのグリス注入は、
手のひらの上に取ったグリスをたっぷりと押し込みます。
イメージ 8

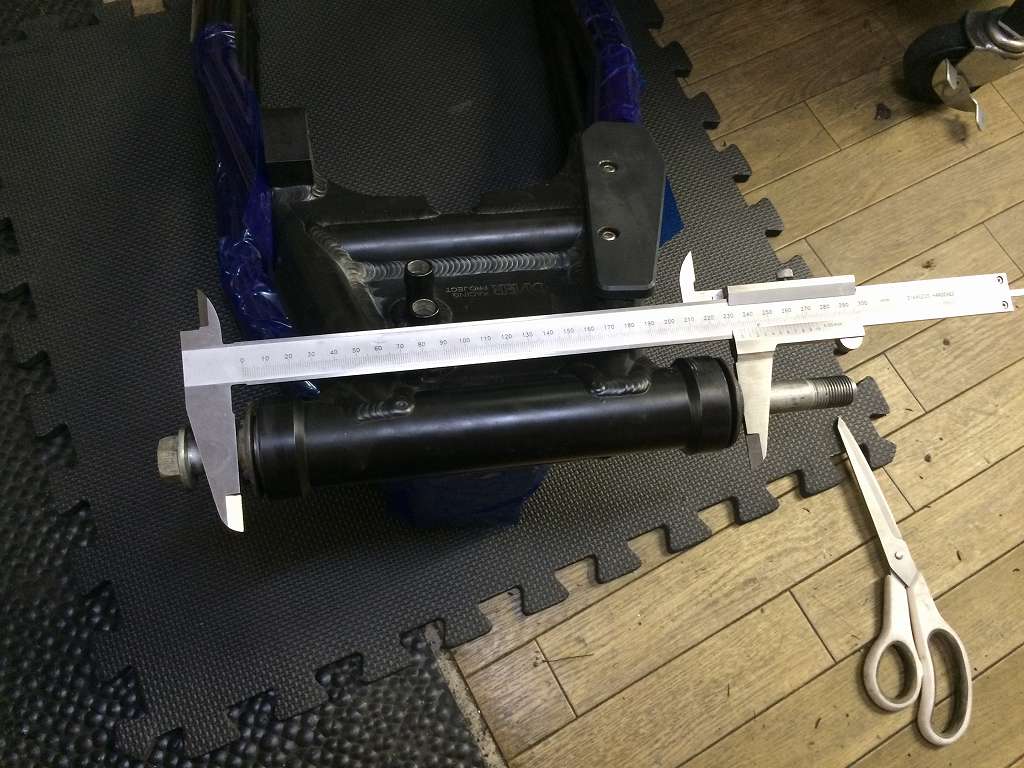

スイングアーム側のピボット幅は約235ミリあります。
フレーム側よりかなり狭い値です。
イメージ 31

そのまま仮組してみます。イメージ 9

フレームとはかなり幅が違います。シックネスゲージで測ると約1.7ミリ。
知らないで組むとフレームを変形させることにもなります。
締め付けトルクが出るのは、フレームが変形する時の反力のせい。
これではピボットの剛性確保は望めません。
イメージ 32






隙間を埋めるためワッシャーを挿入します。イメージ 10

規定トルクの10kg・mまで徐々に上げ、動かしながら様子をみます。
スイングアームは輪ゴムで吊れるほど動きが渋い状態です。イメージ 11
この後、OVERさんに問い合わせたところ、
動きが渋くならない程度に加減して締めるよう指示がありました。
規定トルクに満たなくても、セルフロックナットであれば問題ないとの回答。

6キロから渋くなりますが、余りにも弱いので8キロで妥協。
今後の使用中も常にガタと緩みには注意が必要です。

これが、純正でニードルベアリングタイプの車両に、
テーパーローラーベアリング式を用いるという間違った設計の現状です。

さて、仮組用のリヤショックを付けていますが、
このままではブッシュのインナーカラーを締め付けできません。
イメージ 12

内径がピッタリのワッシャーを製作しスペーサーとします。
リヤショックの種類によってはカラーが薄いものもあるので、
径が一致していることが重要です。
イメージ 13

段付きよりブッシュのインナーカラーが出ていればOKです。イメージ 14

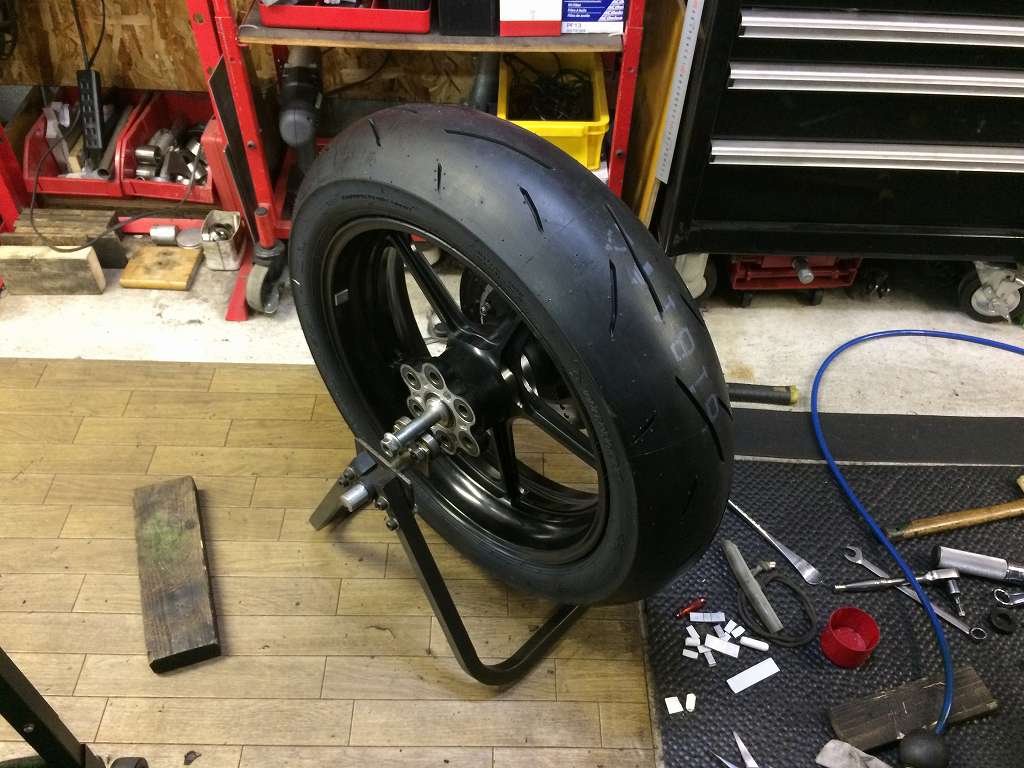

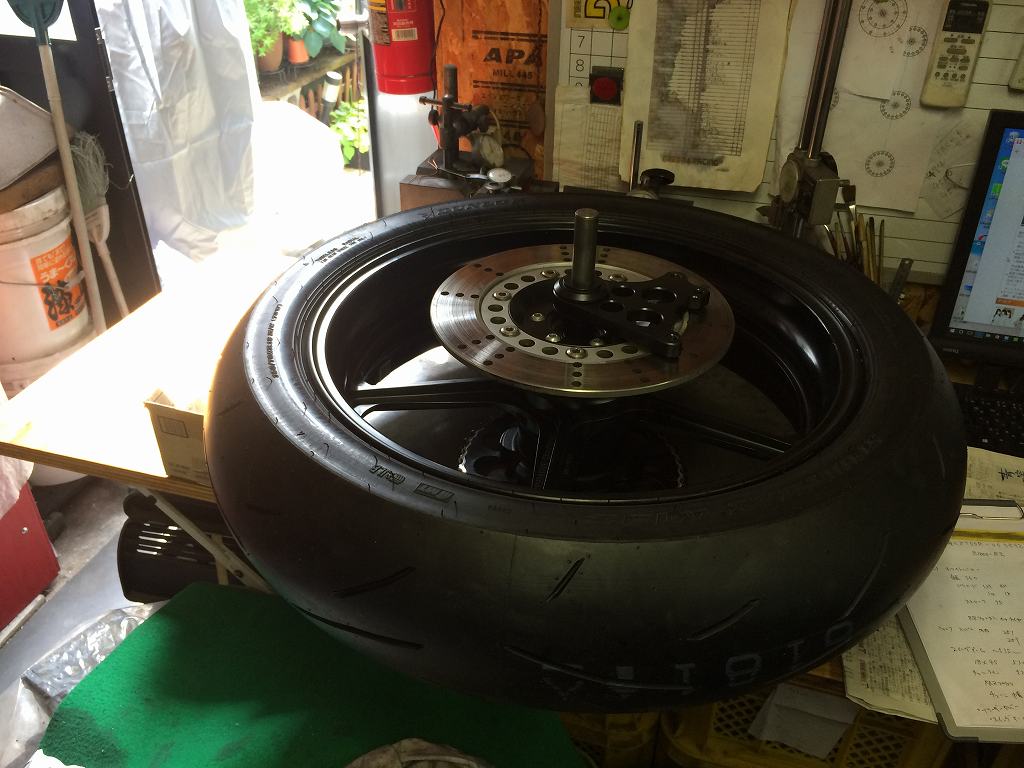

リヤタイヤを新品交換します。サイズは160/60から150/70へ変更。
S1をイメージするなら、ハイトの高い150/70タイヤがお勧めです。
イメージ 15

ホイールアライメントを計測します。
チェーンラインは約5ミリオフセットのもよう。ホイールセンターはOKです。イメージ 16

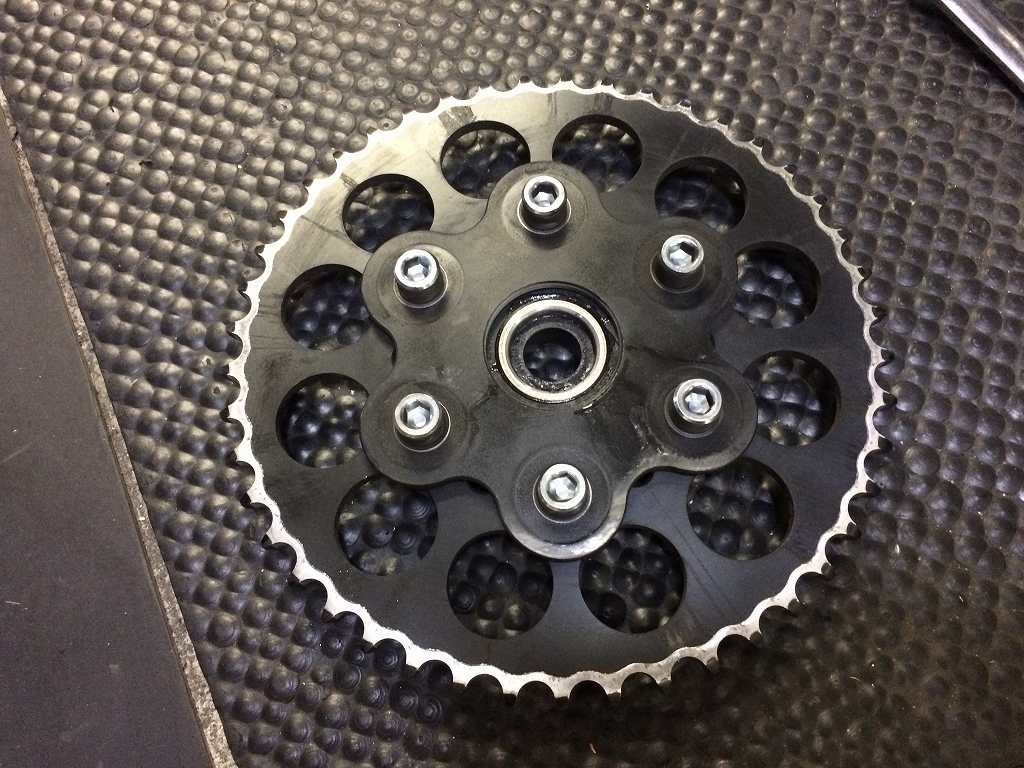

リヤスプロケの内側が摩耗していたのは、
ピボットのガタでスイングアームが斜めになっていたためでしょう。イメージ 33

リヤブレーキの油圧スイッチは故障していたので新品交換します。
エア抜きはキャリパーを外してブリーダーを上に向けて行います。
イメージ 17

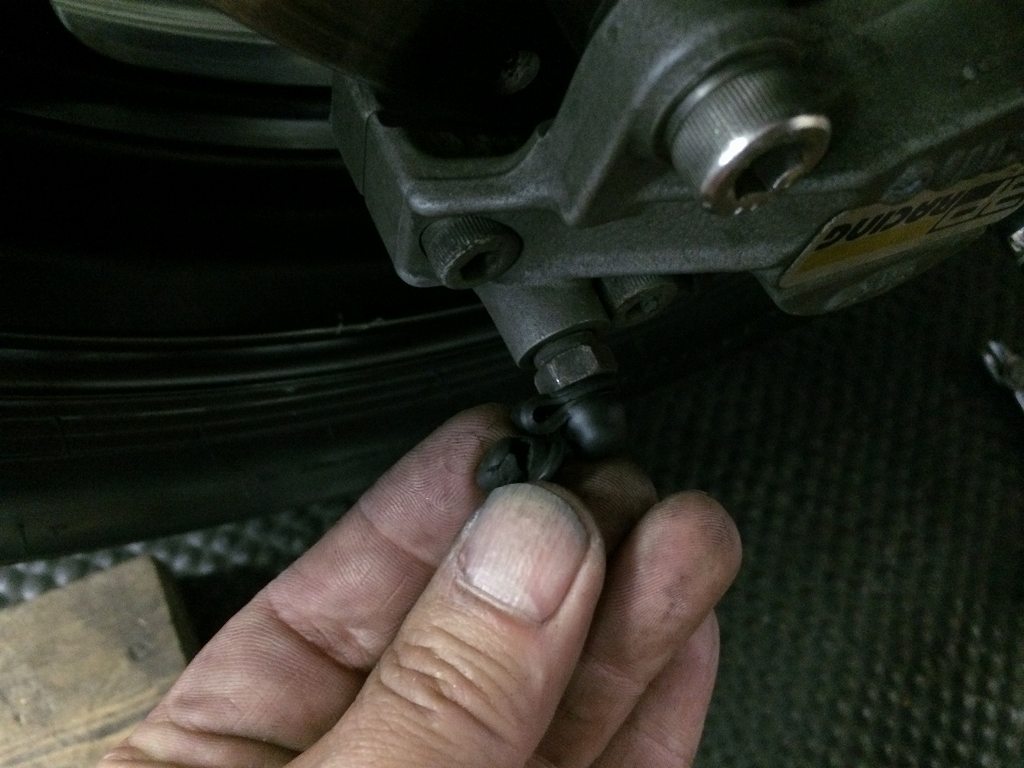

ブリーダーのキャップも、傷んでいたので新品交換します。イメージ 18

フロントスプロケ周りも点検します。

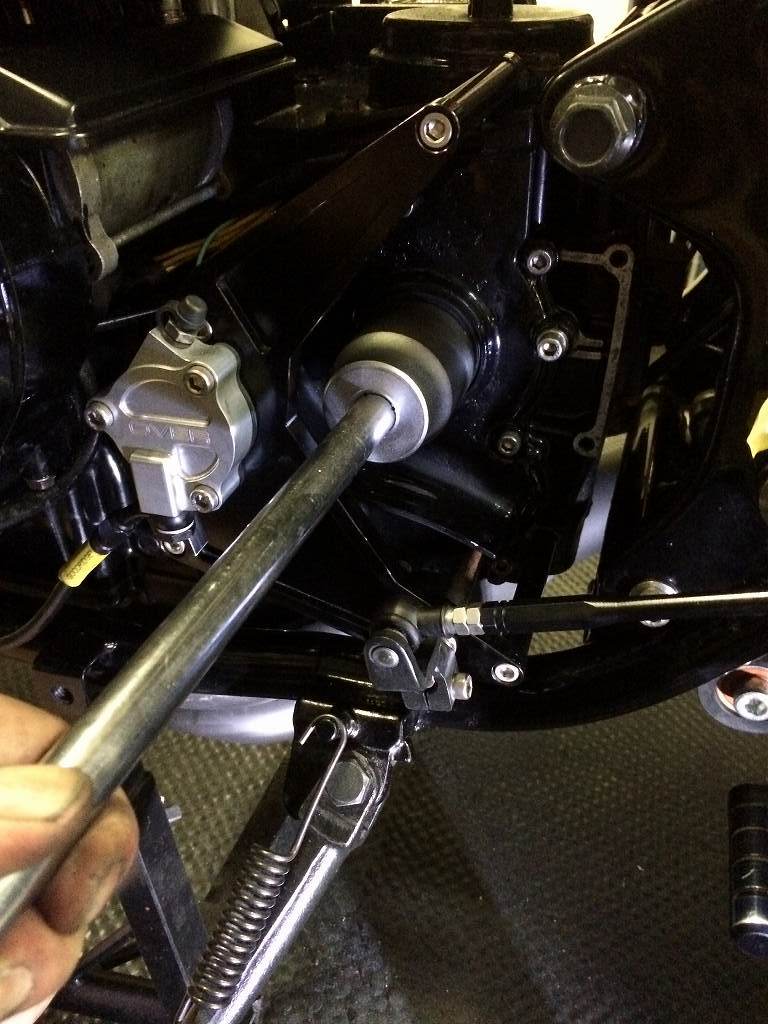

インパクトでも外れないのでナットを切断して外します。
イメージ 19

オイル汚れはシールからのリークではないようですが、

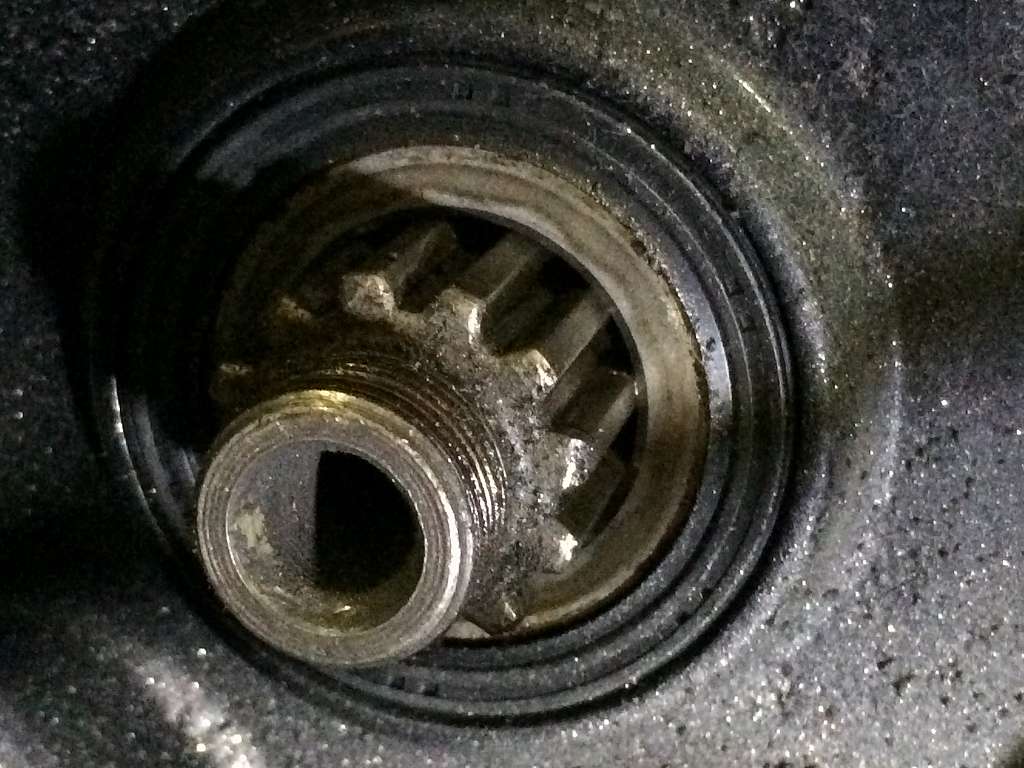

オイルシールが出っ張り過ぎています。
イメージ 20

J系の正しくは、カバー裏側の面まで挿入すること。
もう少し入るはずです。
イメージ 21

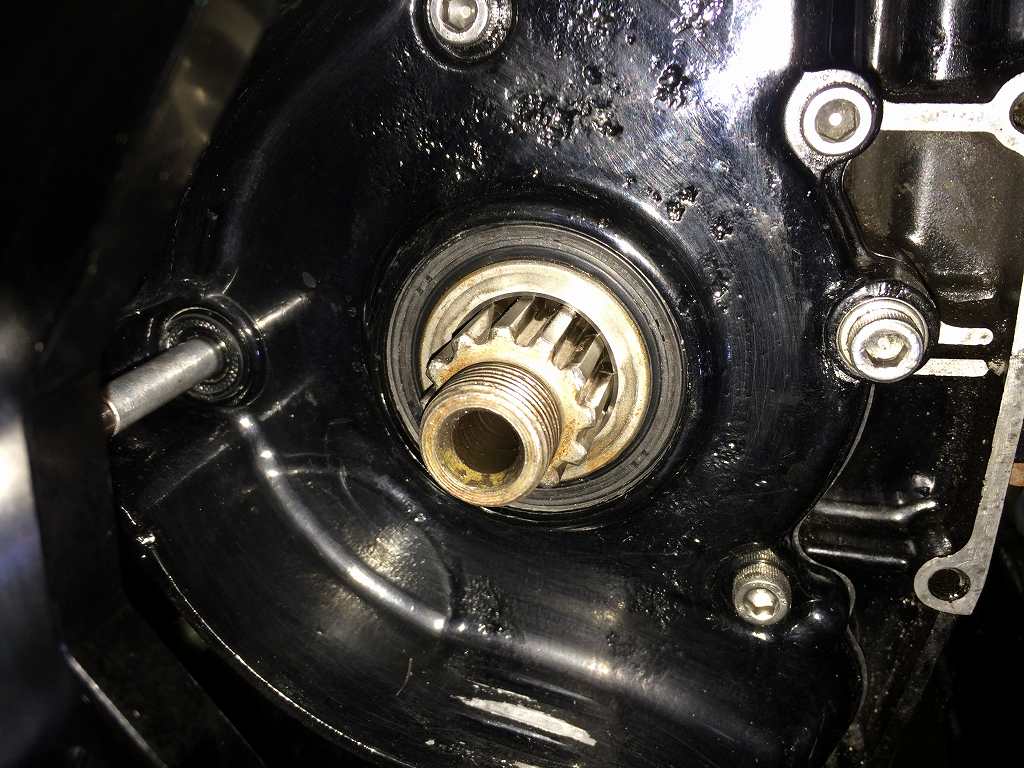

シールを少し奥に押し込んでおきます。イメージ 22

これで大丈夫です。イメージ 23

ロックワッシャーとナットは新しくしておきます。イメージ 24

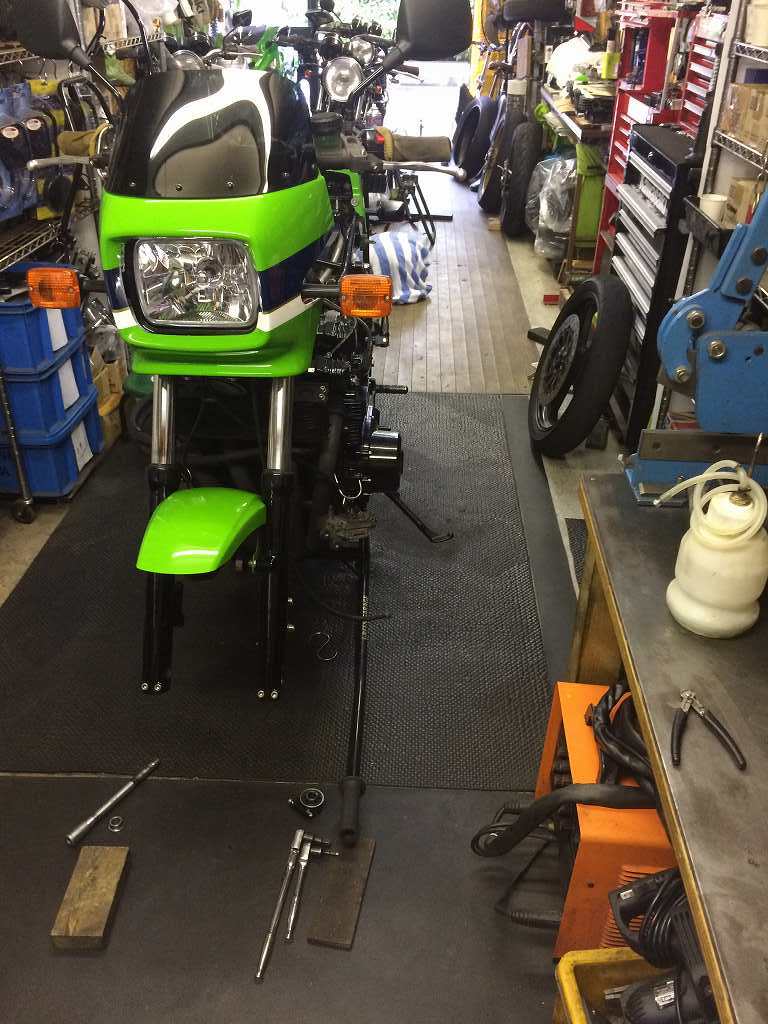

フロントタイヤも交換します。こちらは同サイズの110/80-18です。イメージ 25

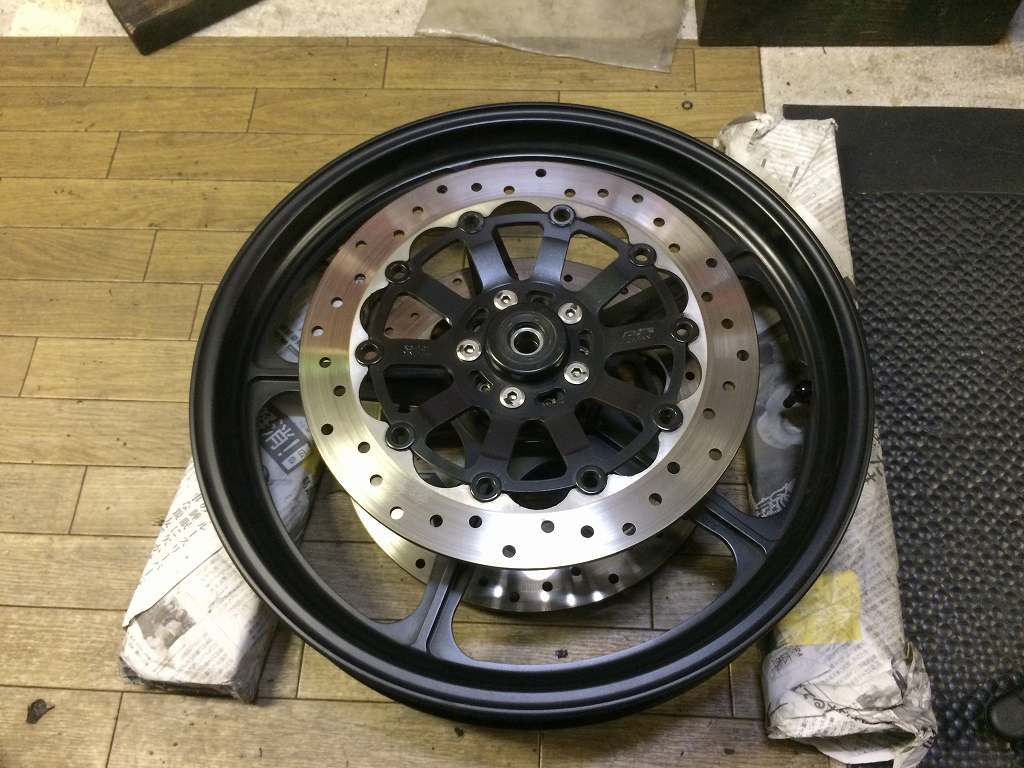

ホイールとディスクは特に振れも無くOKです。イメージ 26

短過ぎた左側のブレーキホースは、中間クランプを無くして余裕を持たせました。
ホースの長さは、必ずフォーク伸び切りでもチェックするべし。
イメージ 27

純正リヤフェンダーとの比較。
現状のフラットな板ではクリアランス不足です。
イメージ 28


だいぶ信頼性が高くなってきました。まだ点検は続きます。イメージ 29
