Z1100B2 K.H様 車検整備

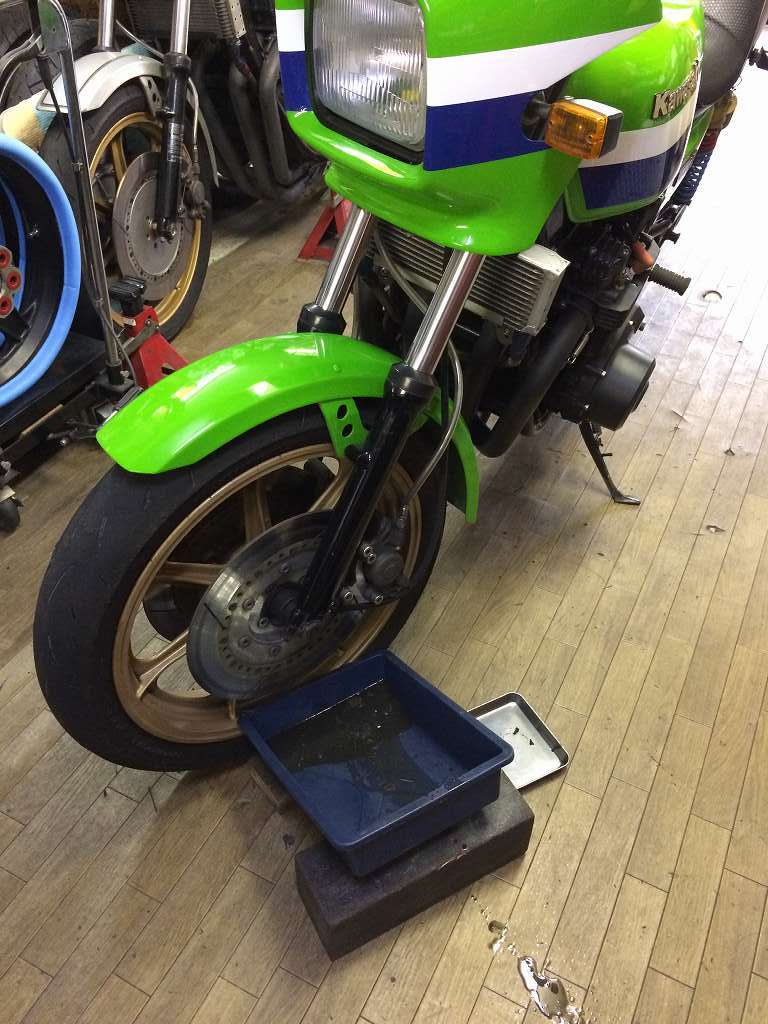

車検整備のご依頼です。フォークオイルの交換なども合わせて実施します。イメージ 1

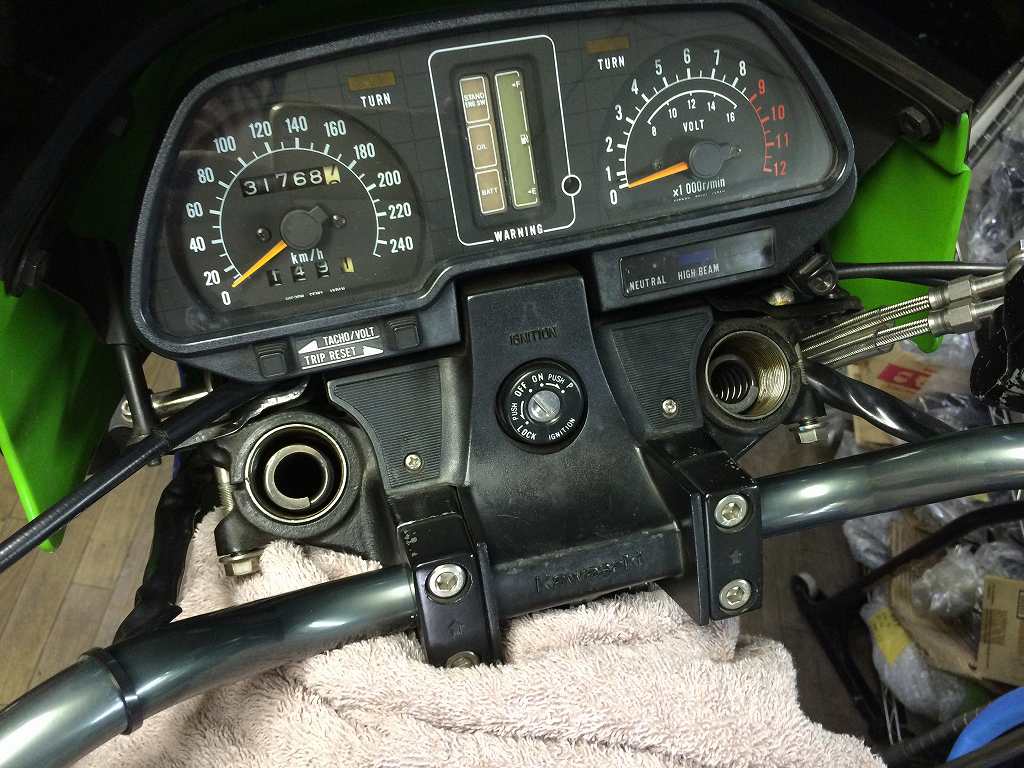

B2はセパレートハンドルなのでフォークトップキャップは奥の方に付いています。イメージ 25

外してみると追加のスペーサーが入っていました。
イメージ 2

スプリングを取り出します。イメージ 3

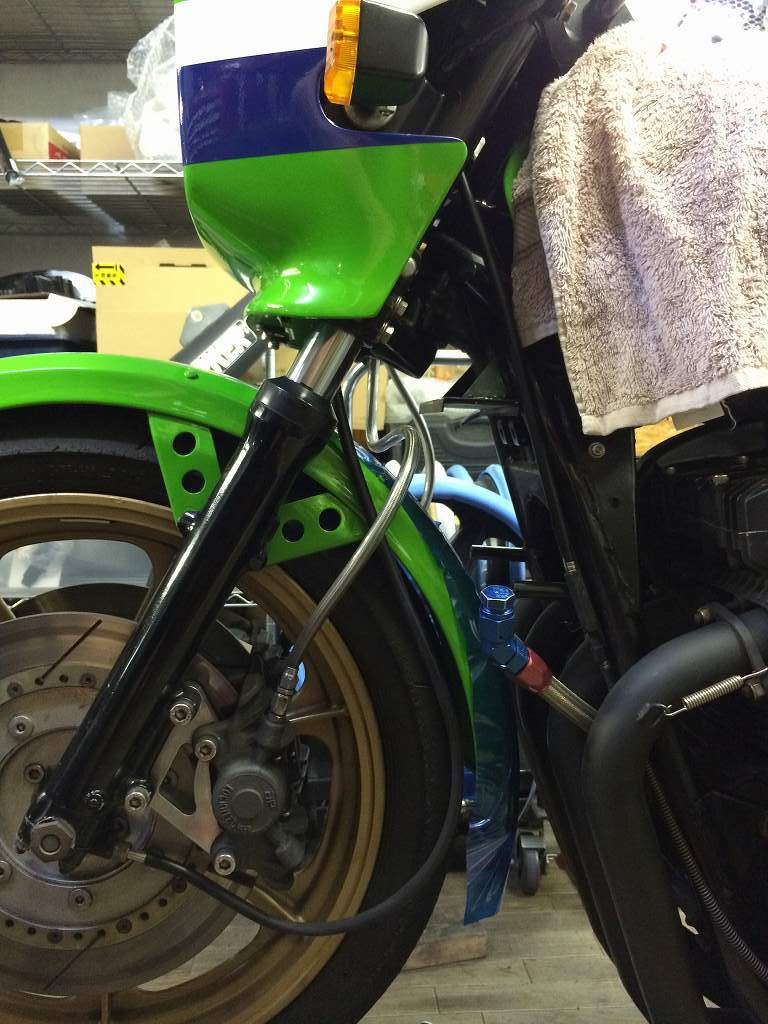

フォークを最圧縮します。イメージ 4

垂直オイルクーラーとのクリアランスが厳しいので、
念のためコアを外して作業します。
イメージ 5

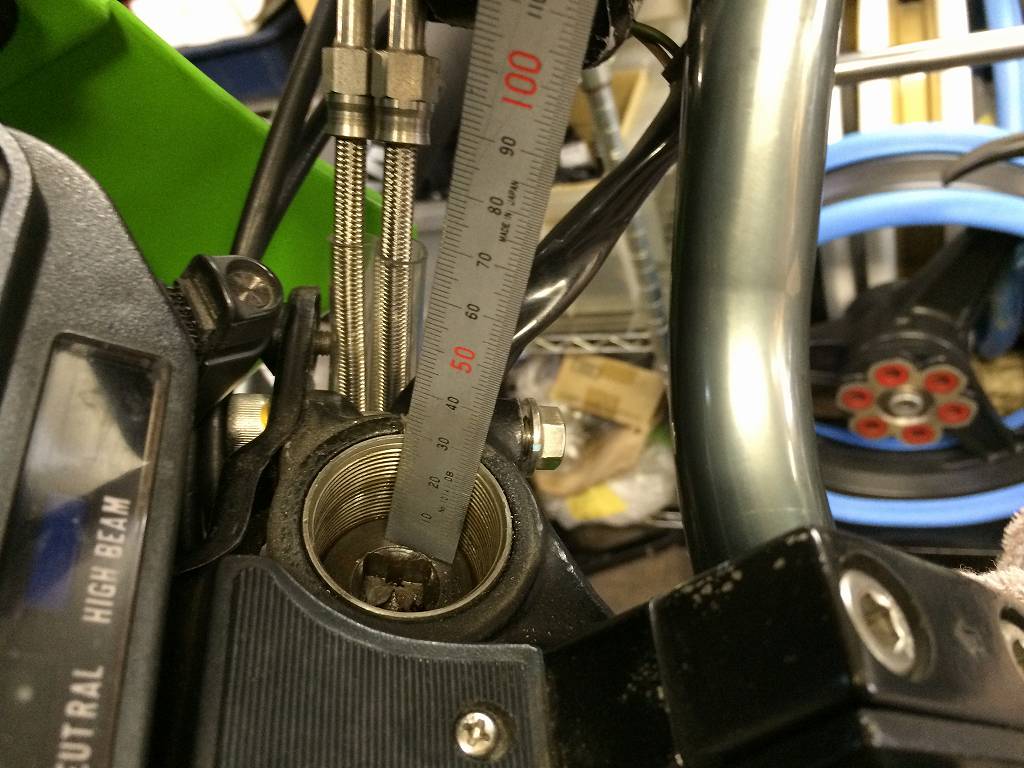

フォークセッティングは現状でちょうどいいので、
オイルレベルとエア圧はマニュアル通りとします。
イメージ 7

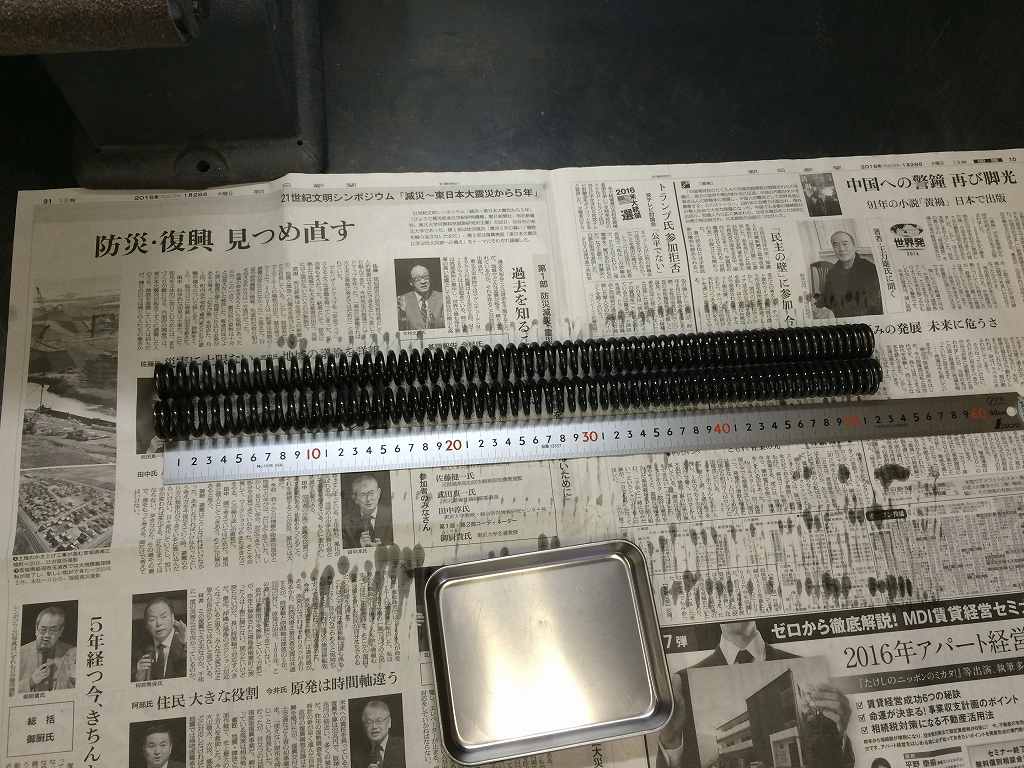

フォークスプリングは純正より若干短くなっています。
左右差は無いので継続使用します。イメージ 6

フォークオイルは交換で片側約300ccです。イメージ 8

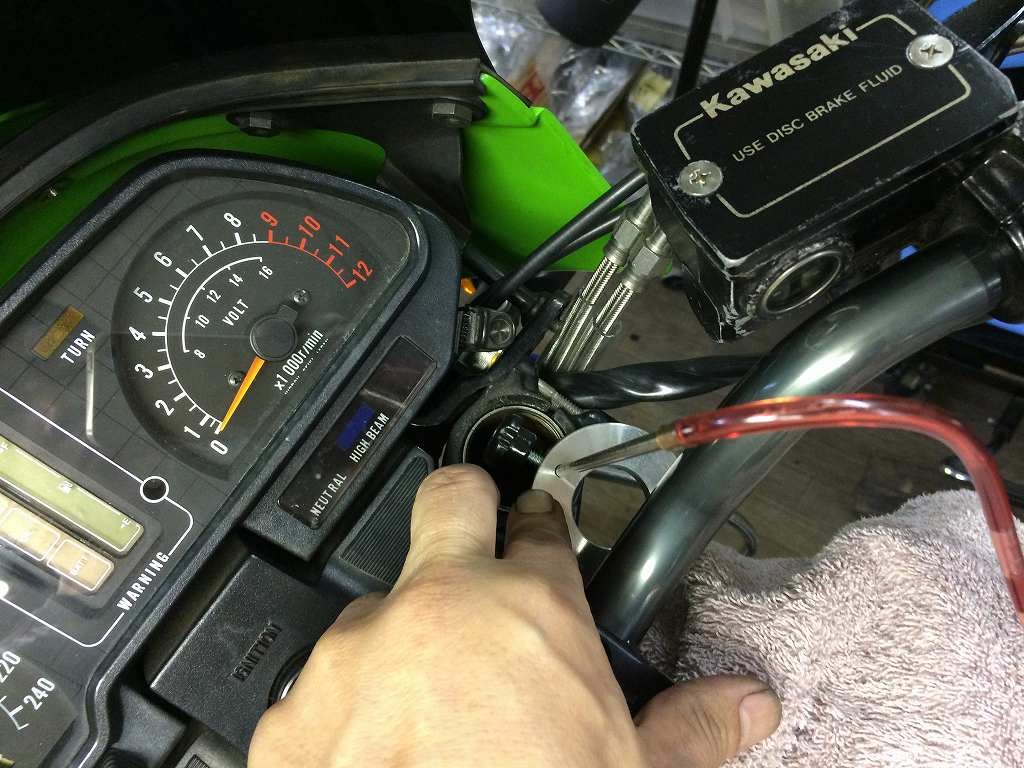

少し多めに入れたらレベルゲージで規定値まで吸い取ります。イメージ 9

ダミーのトップキャップを付けて完成です。
トップブリッジは1000R2純正を使用しています。
イメージ 10

B2フォークに標準装備のフォークイコライザーからエアを入れます。
左右フォークが連結されているので、左右差が無く調整も楽です。
イメージ 11

続いてフロントブレーキフルードを交換します。イメージ 12

リヤも同じくフルード交換。イメージ 13

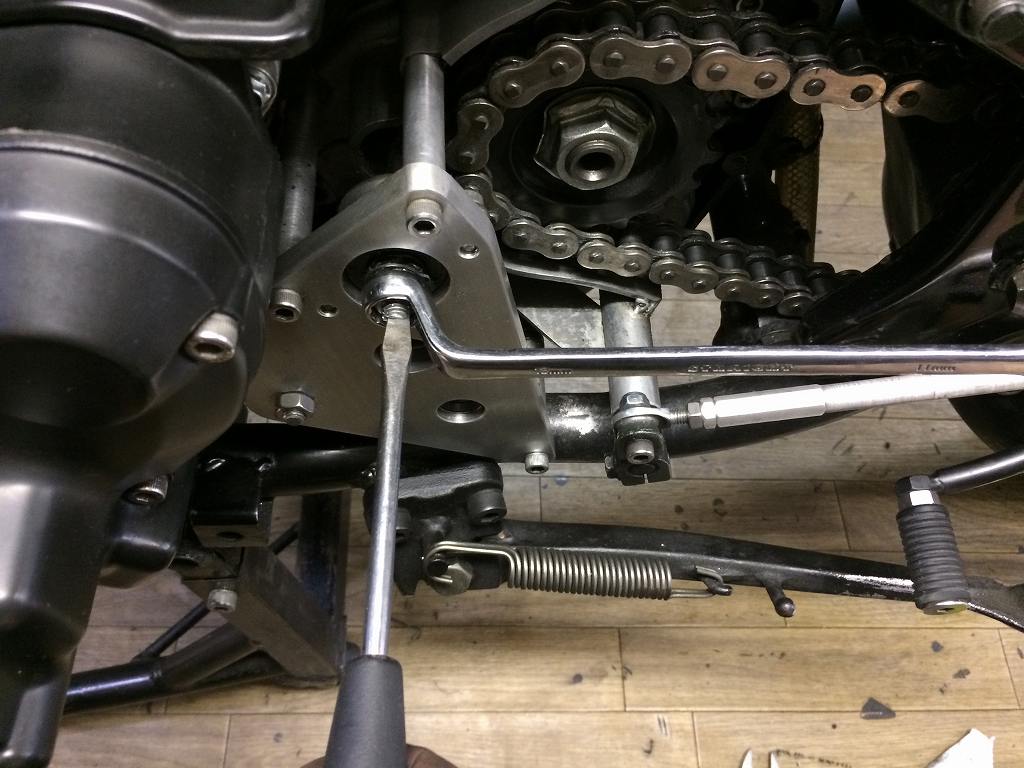

クラッチレリーズの遊び調整。
クラッチ板が摩耗するとイメージ 14クリアランスが詰まるので、定期的な調整が必要です。

ワークスタイプバックステップの軸にはグリスアップします。イメージ 15

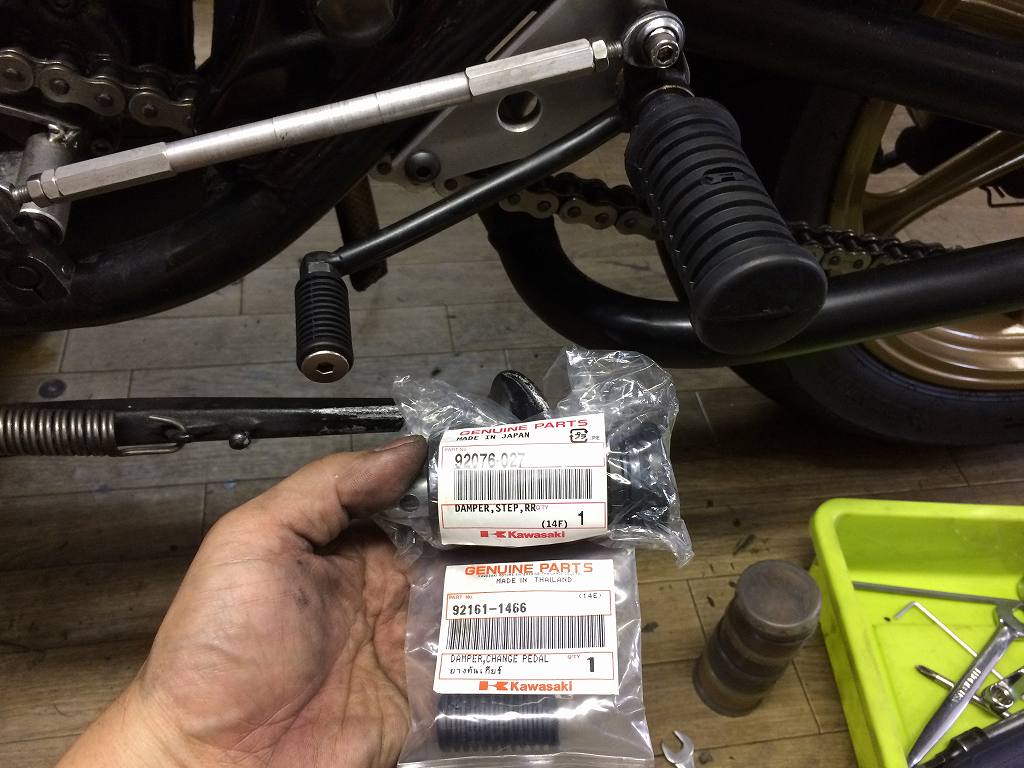

ついでにラバーが擦り減ったペグは新品交換します。同じくペダルのラバーも。
イメージ 26
イメージ 16

反対側もグリスアップと新品ラバーに交換。イメージ 17

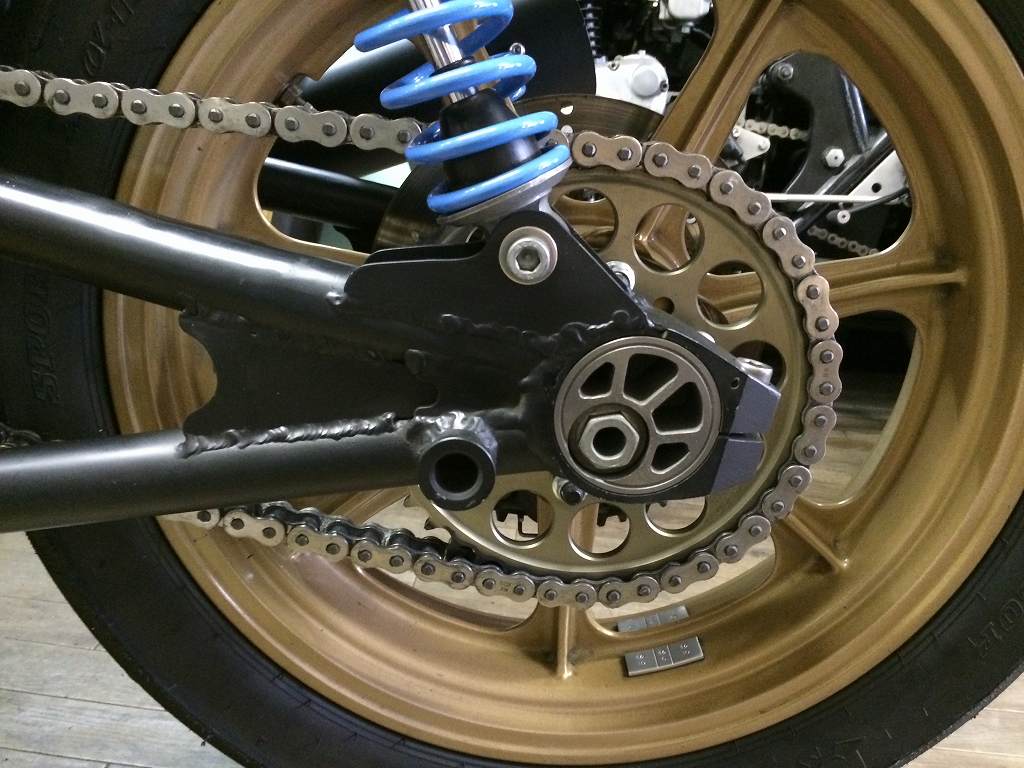

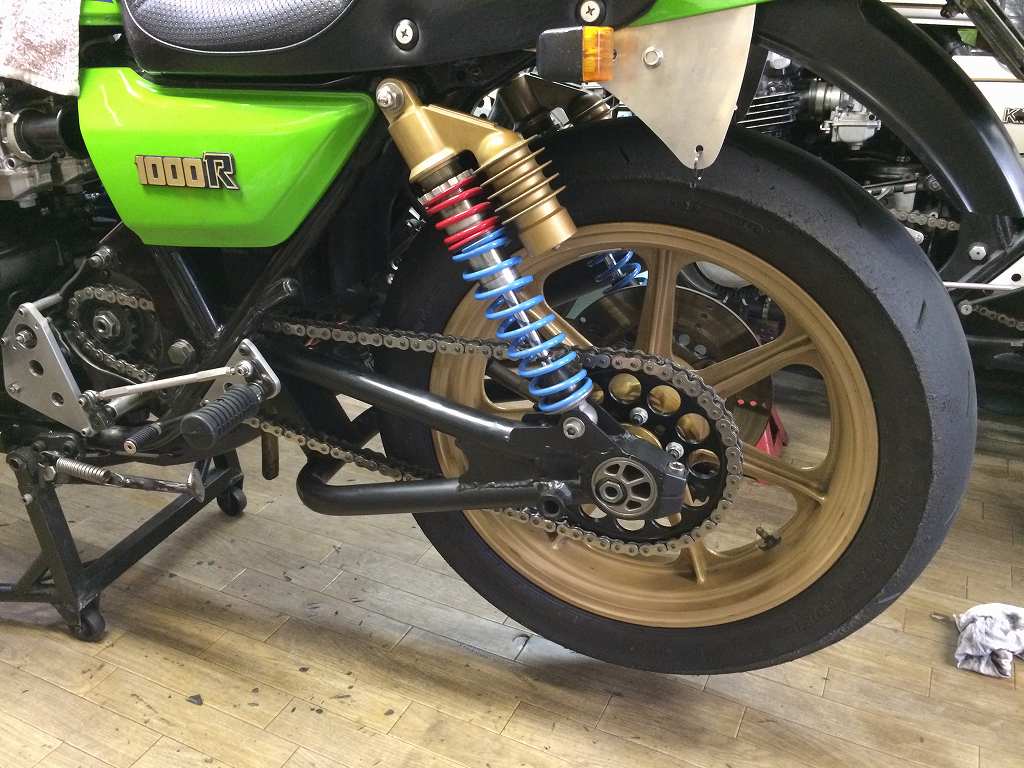

チェーンとスプロケの状態を点検。イメージ 18

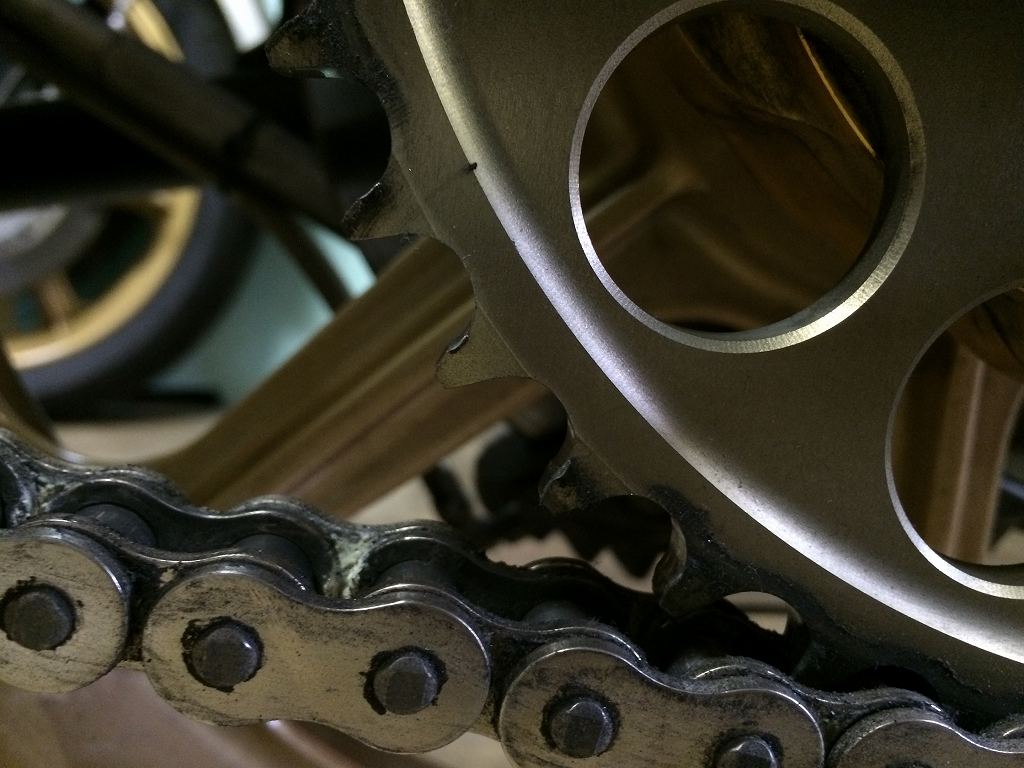

リヤスプロケはやや摩耗が進行しています。
イメージ 19

チェーンはメーカーリコールで一度交換しているので、
今回はリヤスプロケのみ交換します。
イメージ 20

スプロケットキャリアを外します。イメージ 21

ハブダンパーとベアリングは問題無し。イメージ 22




リヤスプロケ交換終了です。使用したのはサンスターのブラックアルマイト品です。イメージ 23

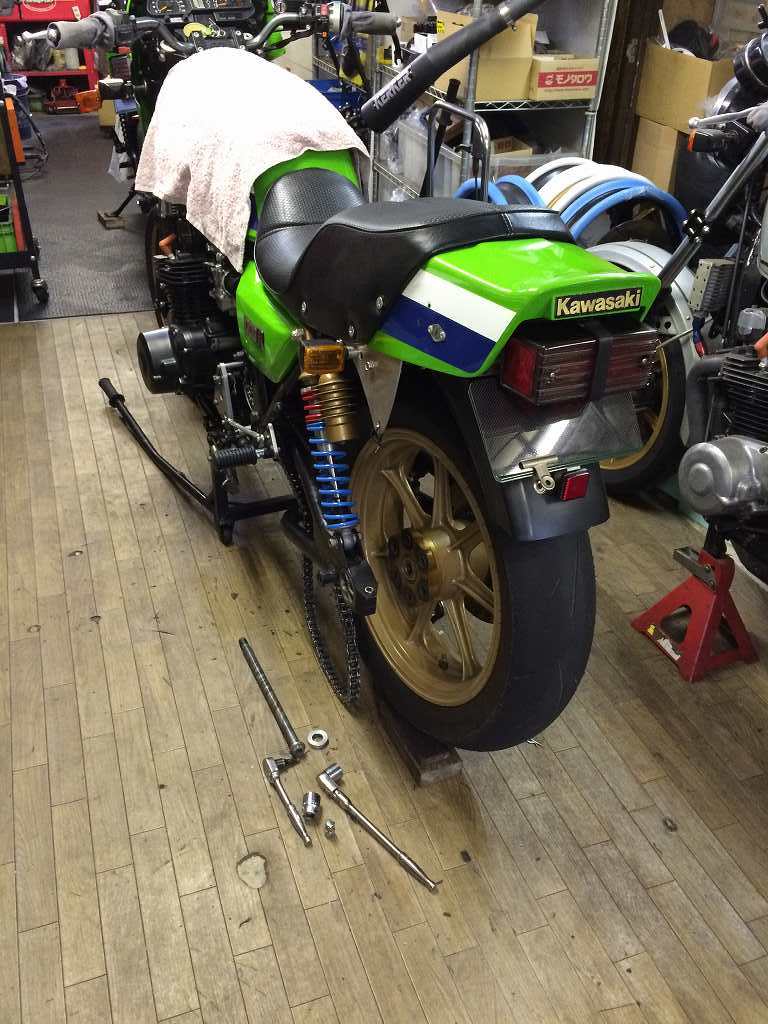

ガレージ周辺で試運転します。
明日は車検ですが、定員を1名に変更するので構造変更検査となりますね。イメージ 24
