Z1000Mk2 F.Y様 ダイマグのチェーンライン変更

リヤのダイマグ用に製作したスペーサー類が完成しました。イメージ 1

ホイールは予めローター用のネジ穴を追加工してあります。イメージ 2

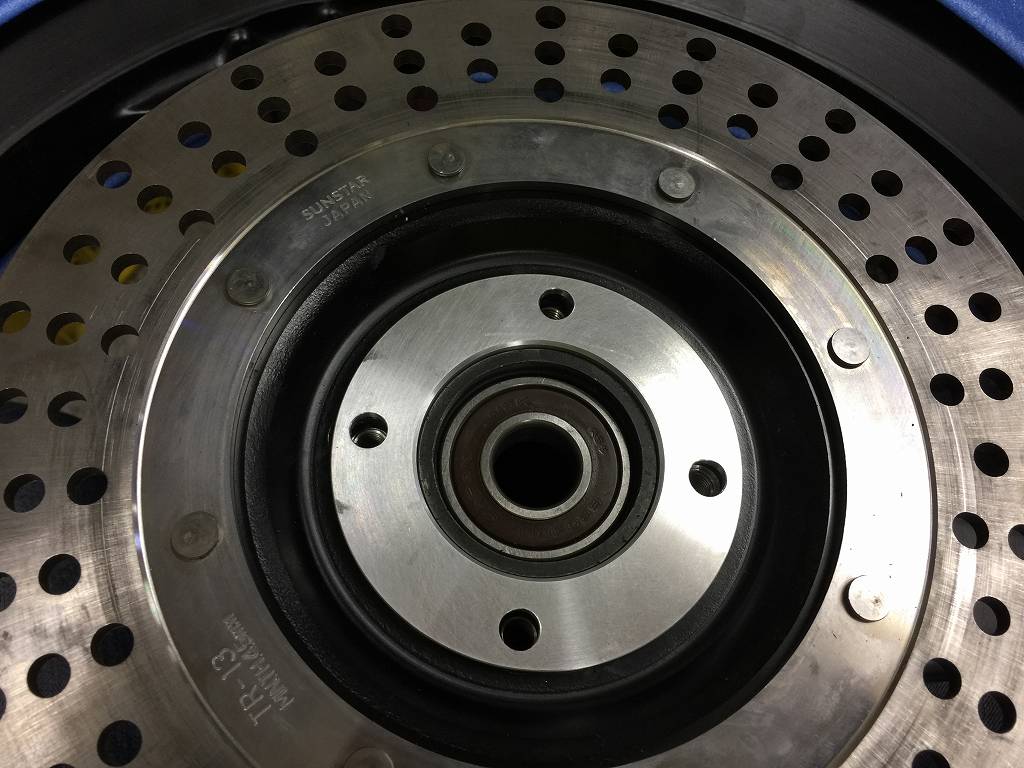

6穴ホイールにサンスタートラッドタイプの4穴ローターを取り付けます。
スペーサーはその内径調整用です。
イメージ 3

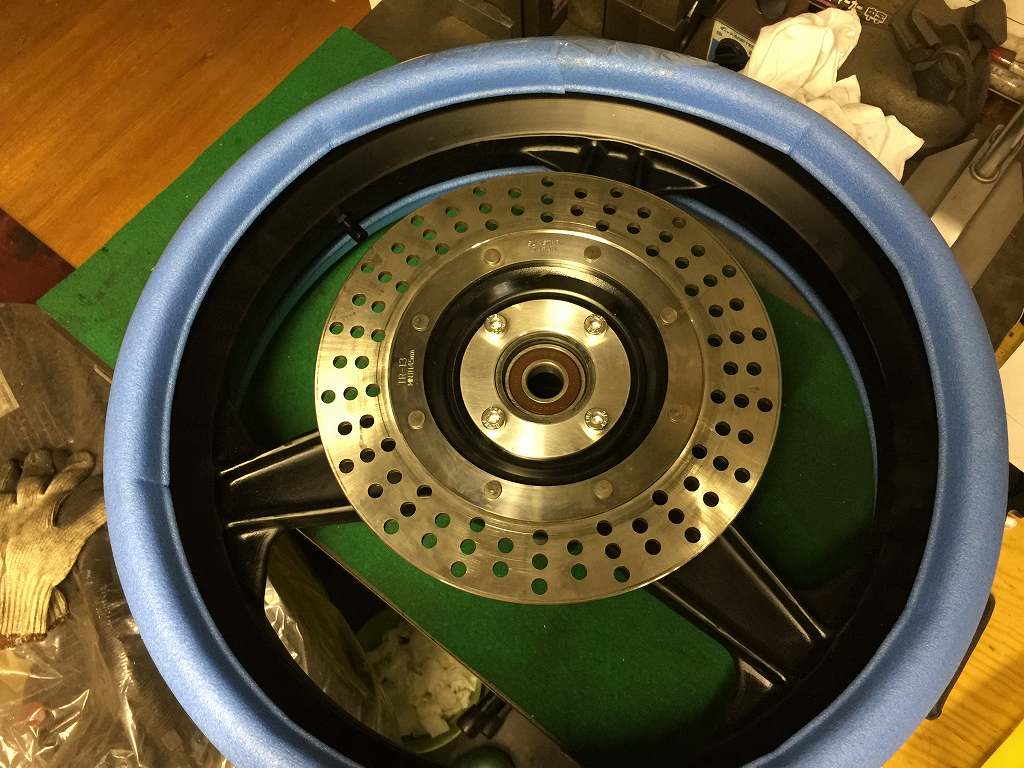

スペーサーをローターの外側に当てて共締めします。イメージ 4

イメージ 5

こちらはチェーンライン変更のための加工です。
ダンパーハウジングのツバの高さを低くするので、高さ3ミリでケガキます。
イメージ 6

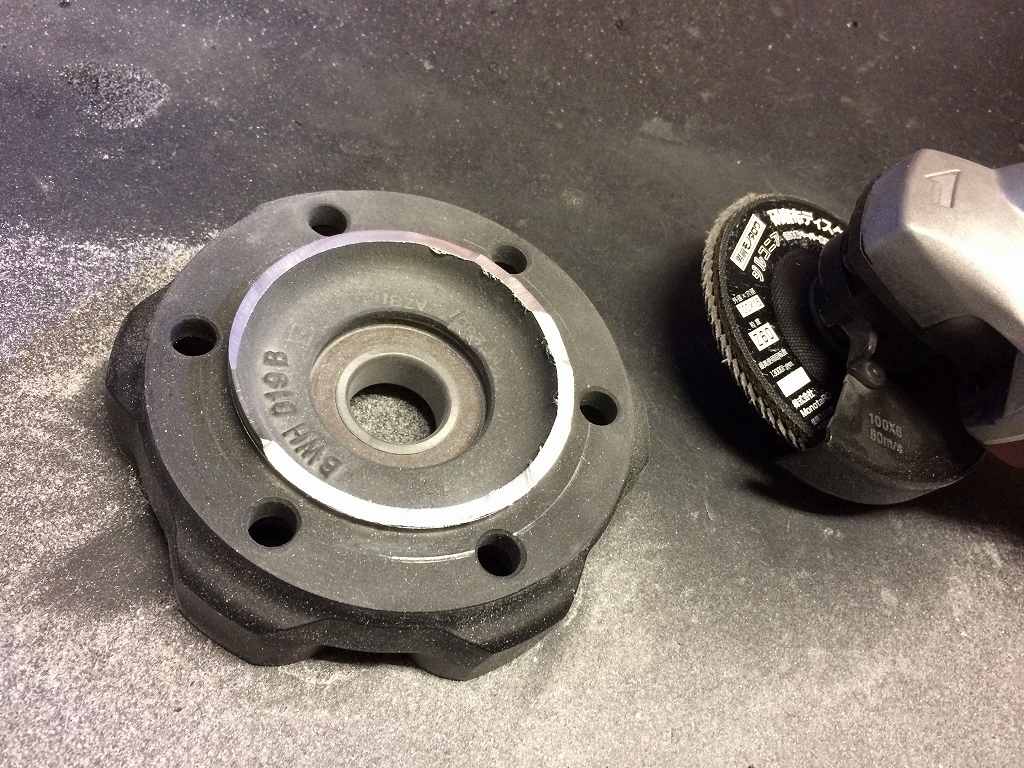

粗削りします。イメージ 7

平らに仕上げます。イメージ 8

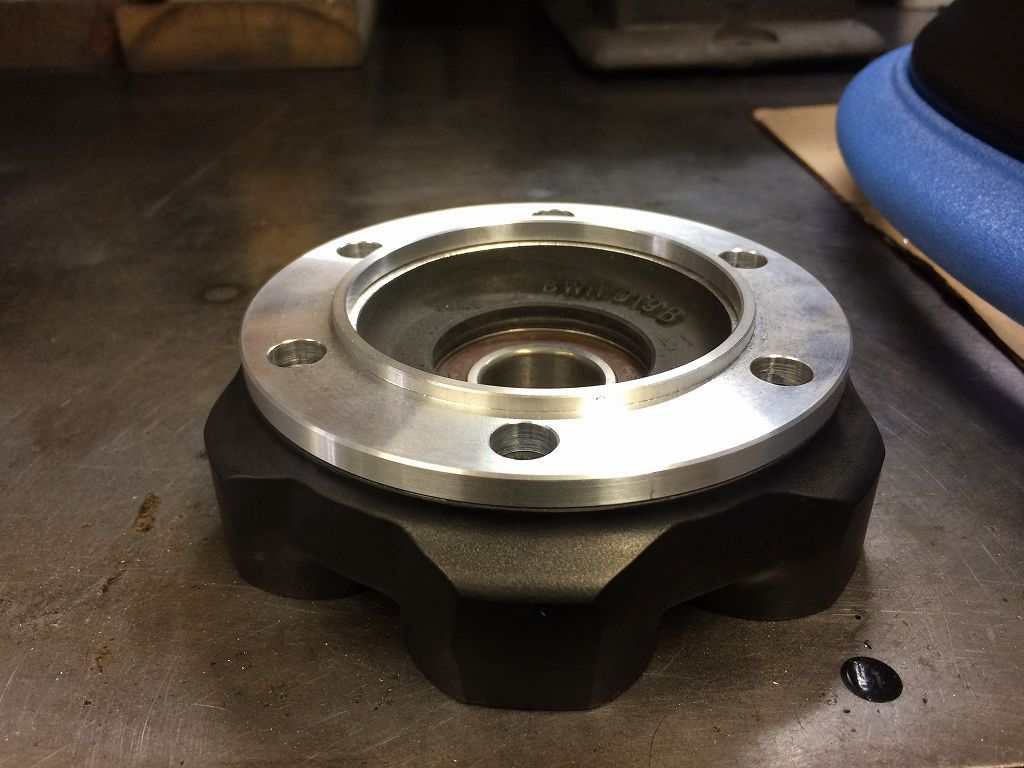

厚さ6ミリのスペーサーを合わせてみます。イメージ 9

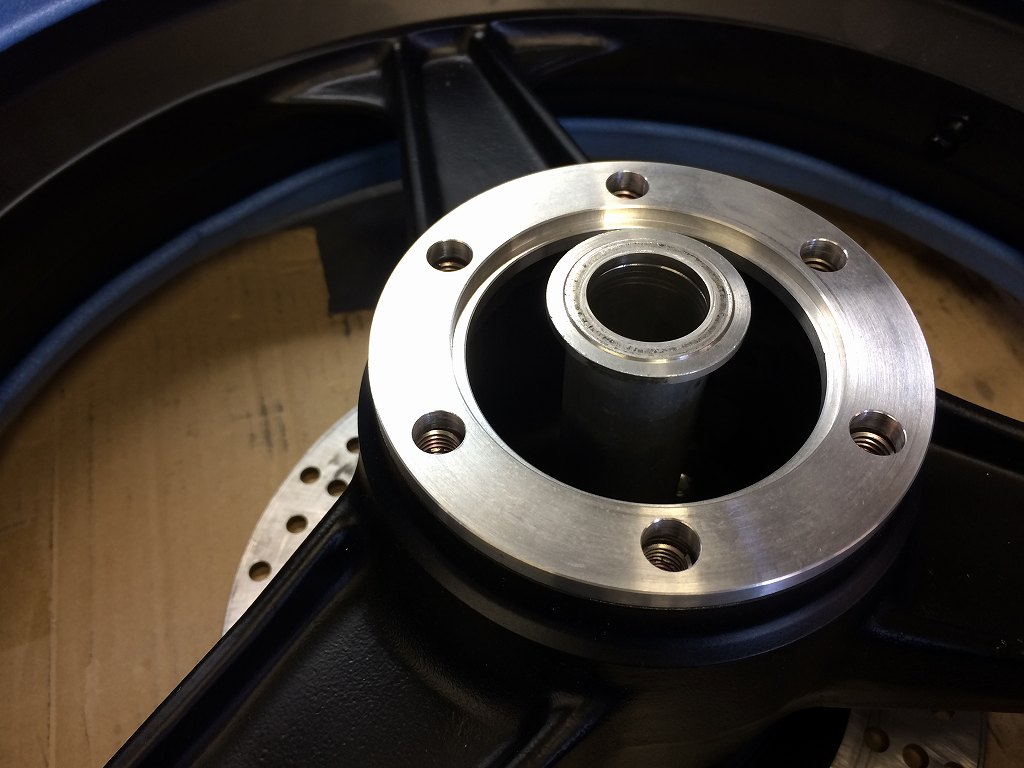

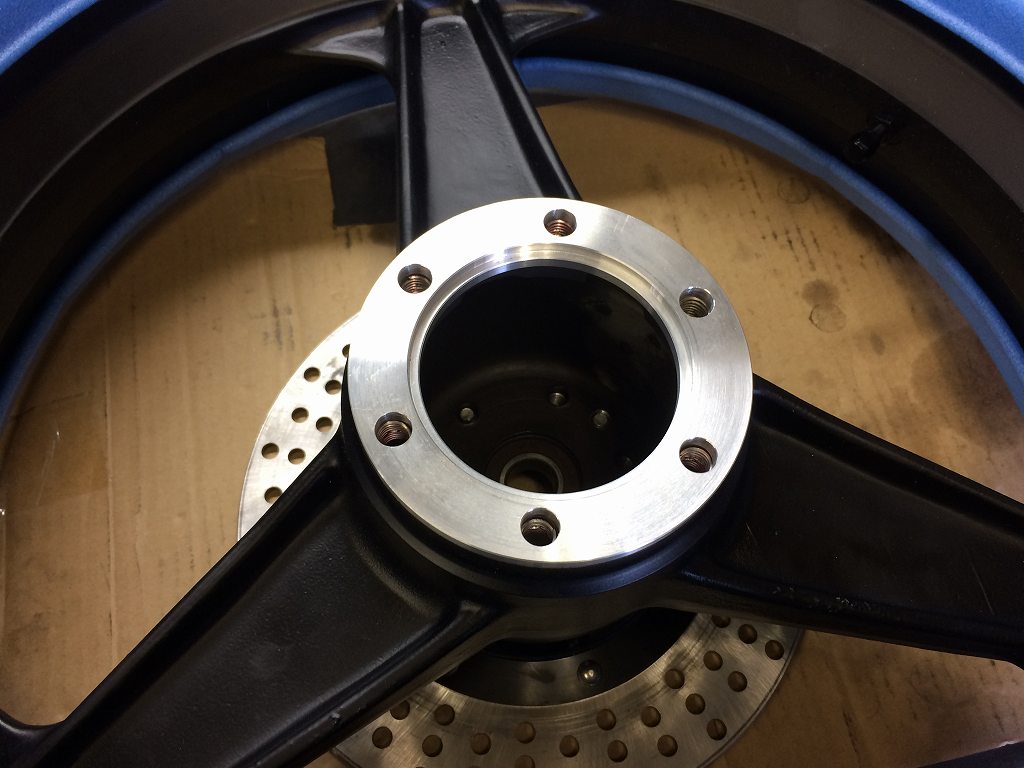

ホイールにスペーサーを取り付けます。イメージ 10

イメージ 11

延長したディスタンスカラーをセットします。イメージ 12

イメージ 13

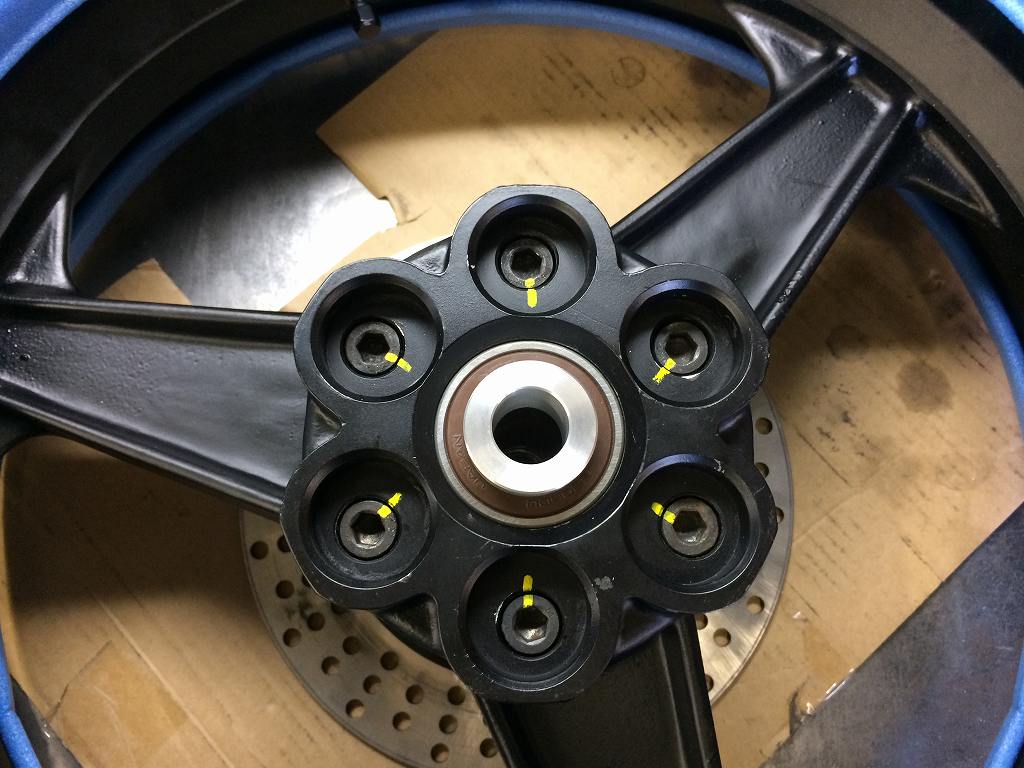

ダンパーハウジングを取り付けます。イメージ 14

イメージ 15




これでノーマル比約5ミリオフセットになります。イメージ 20

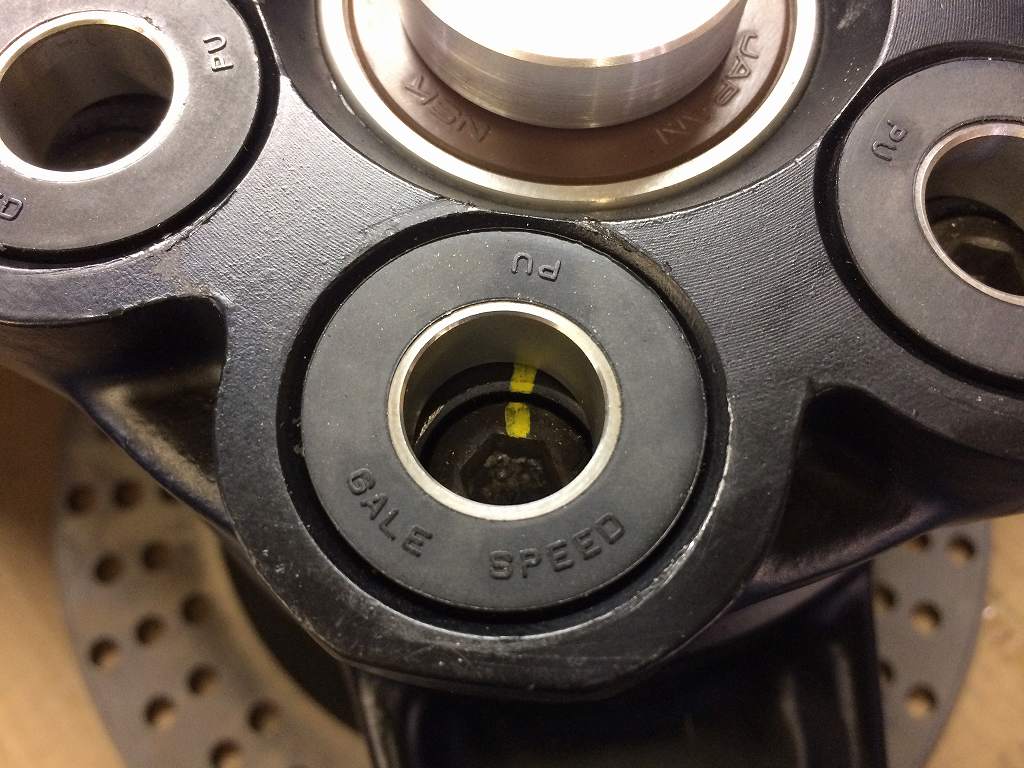

ハブダンパーは、入手し易いゲイルスピード製を使用します。
イメージ 16

イメージ 17

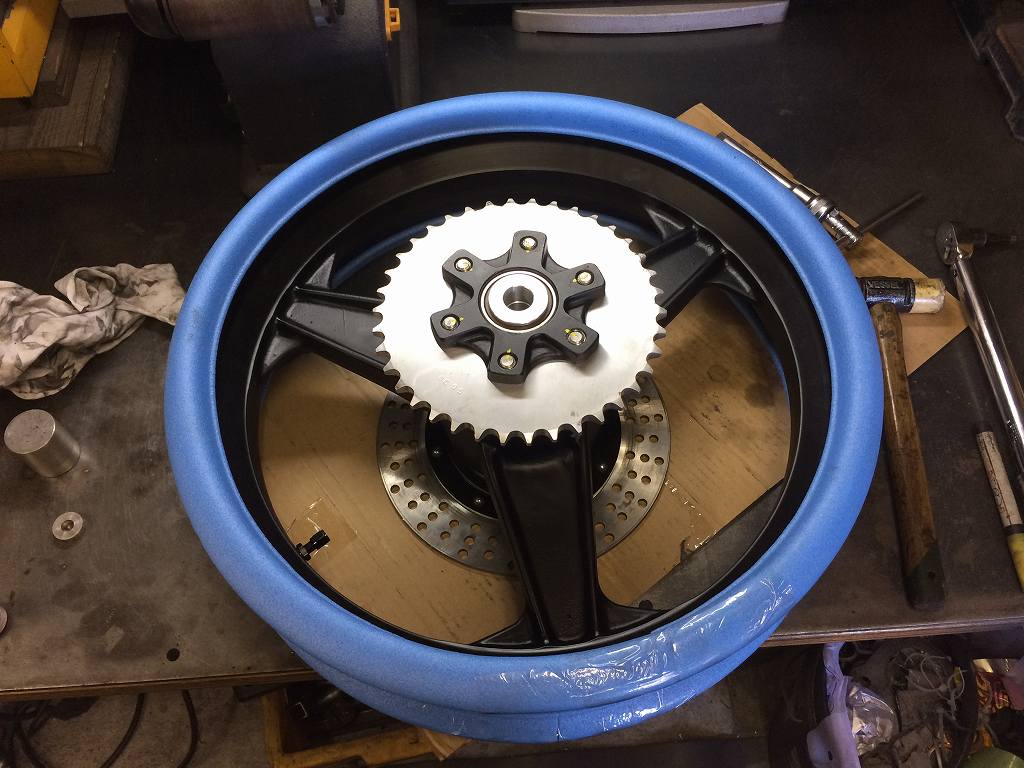

リヤスプロケットはワンオフ品です。イメージ 18

これでリヤホイール周りの完成です。イメージ 19

スペーサーは黒くタッチアップしておきました。イメージ 21
