モトマーチン Y様 ヘッドライトブラケット改造

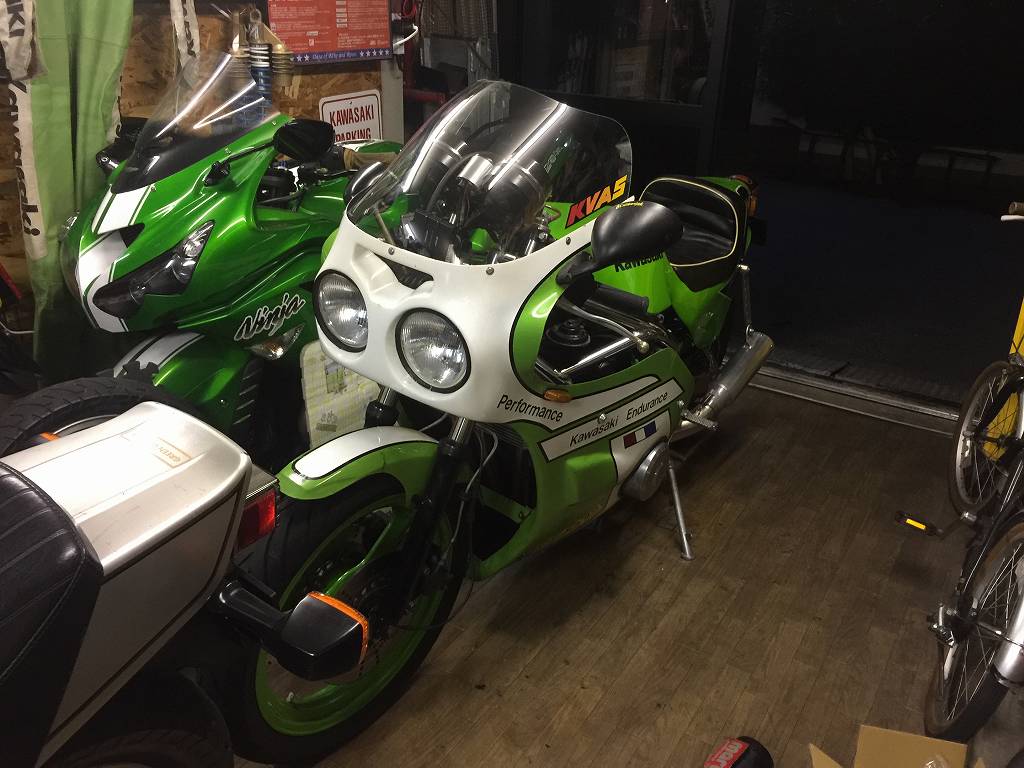

今回は、車検とハイカム組み込みのご依頼です。イメージ 1

既存のウインカーは少し小さ過ぎるようなので、
車検対応の大きさを持つ市販の貼り付けタイプを用意しました。イメージ 2

視認性がだいぶ良くなりますね。イメージ 3

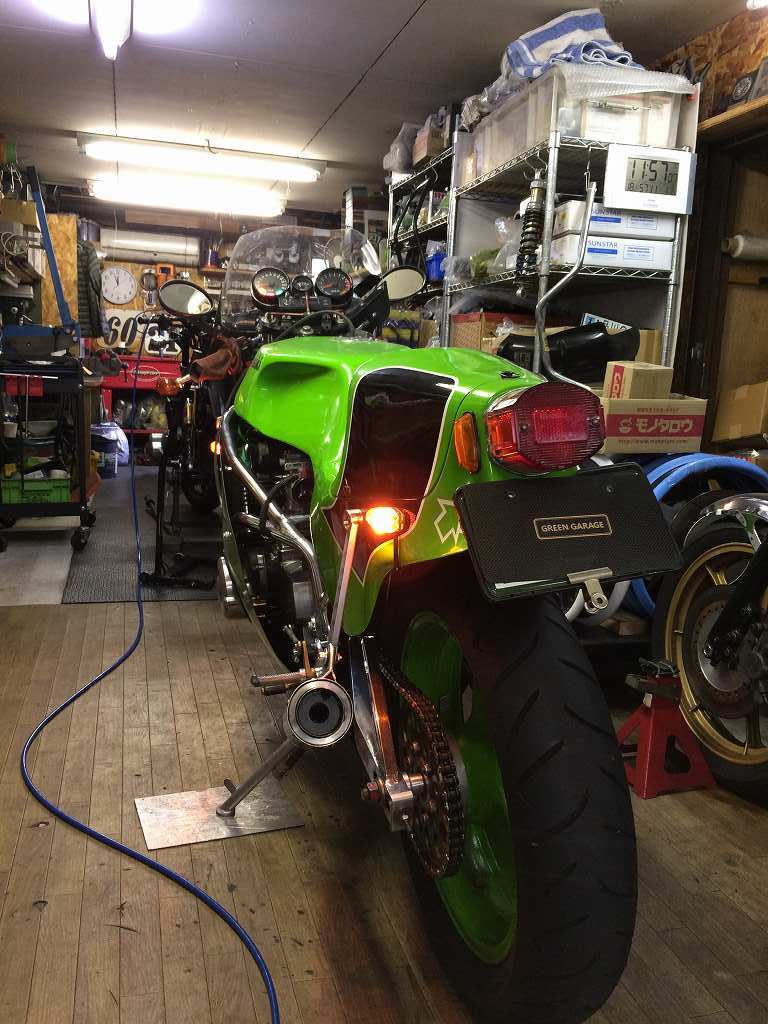

リヤはこんな感じ。イメージ 4

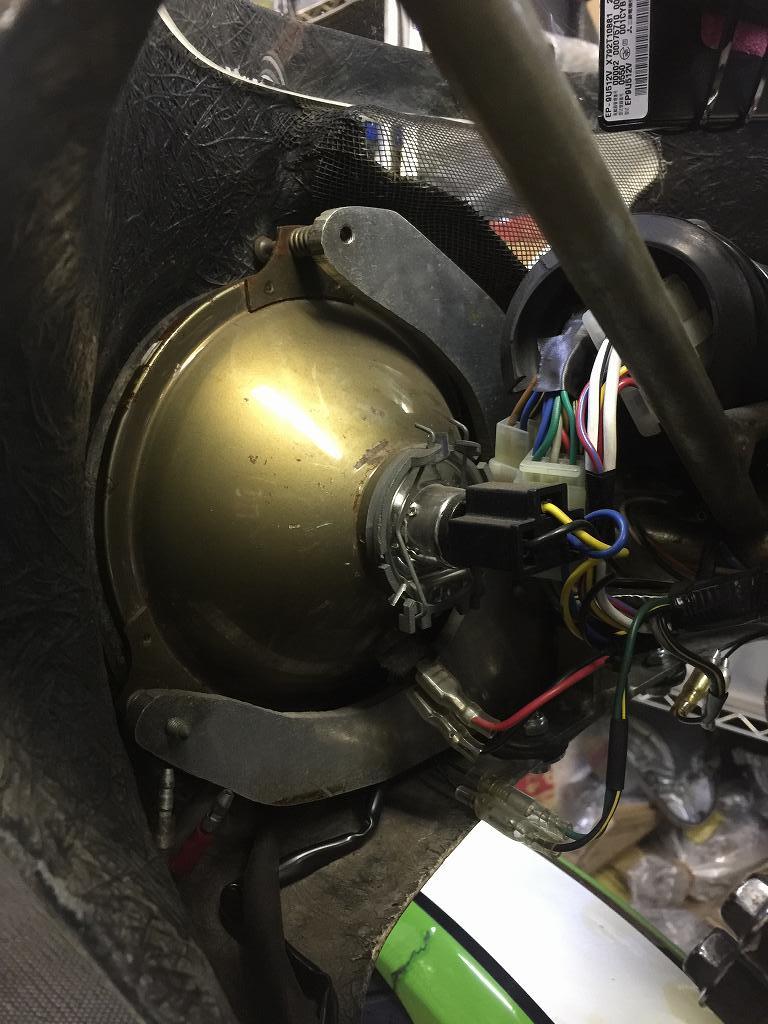

ヘッドライトの光軸調整しようと点検すると、
調整ネジが前向きについているので、
マークしたところにサービスホールが必要になりますが、
穴開けはしたくないところ。
イメージ 5

構造をよく見ると、ネジを逆向きにできそうです。イメージ 6

カウルを外してヘッドライトブラケットを改造します。イメージ 7

現状のレンズは、左右各々前から3本のビスでフローティング止めされています。イメージ 8

中にはネジが脱落しかかっているところも。イメージ 9

このブラケットもオリジナルかどうかは不明です。イメージ 10

ブラケットはアルミの平板から切り出したもの。
断面は鋸目が残っています。
イメージ 11

光軸調整兼マウント用ネジ穴をドリルで揉んでしまいます。イメージ 12

ネジの方向を逆にして取り付けたのがこちら。
これならカウルの裏側から光軸調整できますね。
イメージ 13

表で光軸を仮調整してみます。イメージ 14

前回車検は通っているそうなので、配光は問題ないようです。
ヘッドライトリレーは組み込みましたので、光量も問題ないでしょう。
イメージ 15

明日は車検です。イメージ 16
