モトマーチン Y様 ハイカム組み込み

ハイカムを組み込みます。

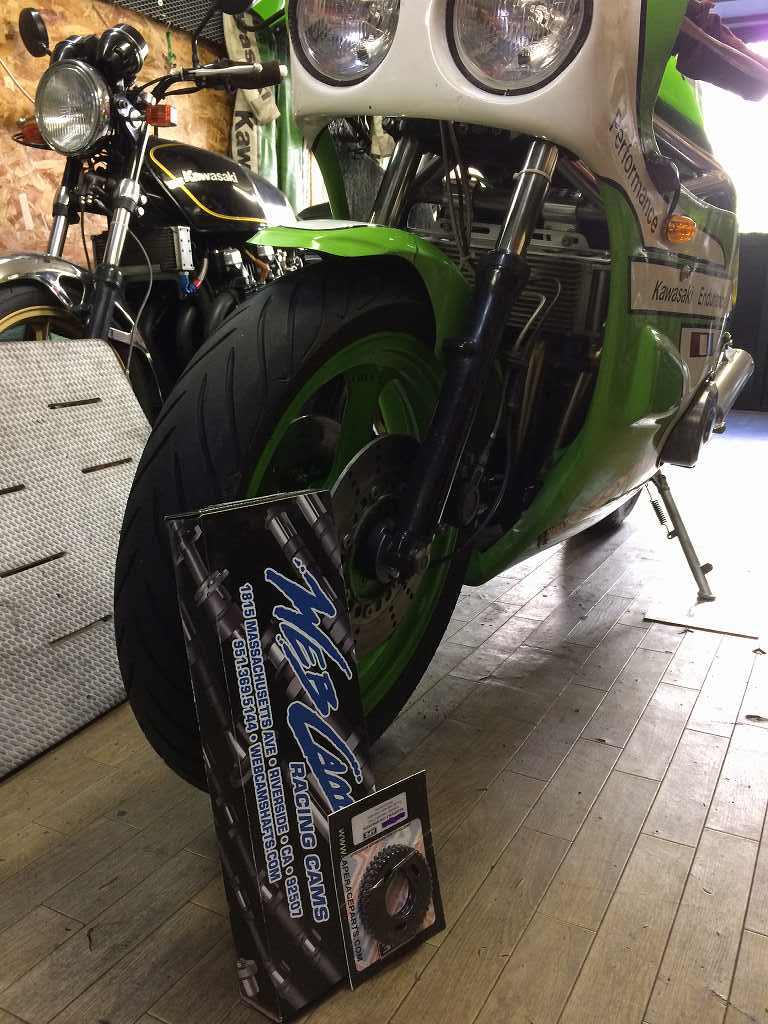

今回のカムはWEBの118で、通常アウターシムのまま組み込めるタイプです。
イメージ 1

前後カウルを外します。イメージ 2

ヘッドカバーを外します。イメージ 3

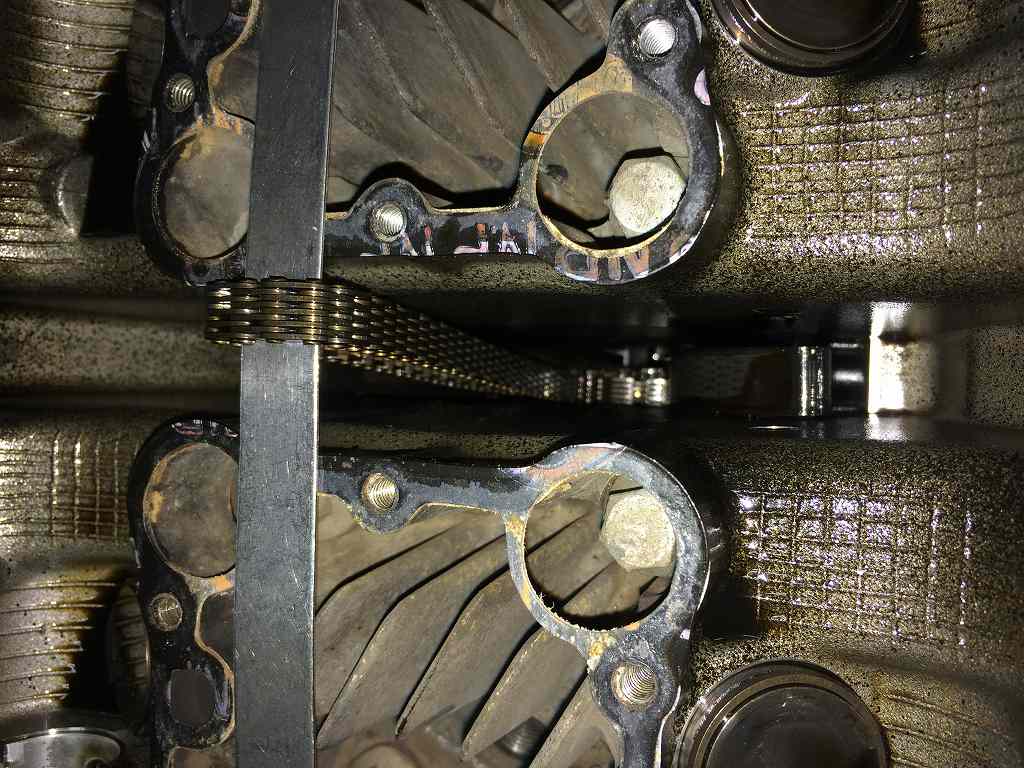

現状のカムは1000Jノーマルです。イメージ 4

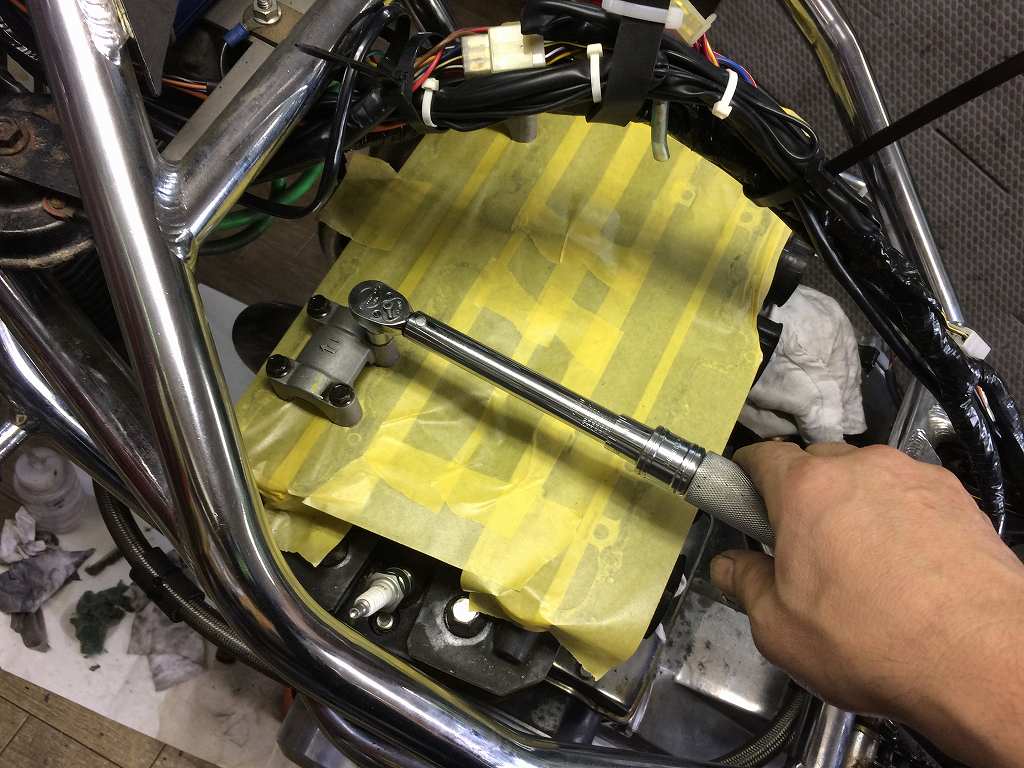

分解前に、カムホルダーネジのトルクを確認しておきます。
インテーク側は大丈夫。エキゾースト側は2本がNGです。イメージ 5

テンショナーやカムチェーンガイドは大丈夫です。イメージ 6

ヘッドカバーからのオイル漏れもだいぶありました。イメージ 7

カムホルダーネジをヘリサートで修正します。イメージ 8

2回目の点検では、修理箇所以外もトルクが掛からなくなりました。
エキゾースト側は全てヘリサートを入れることにします。

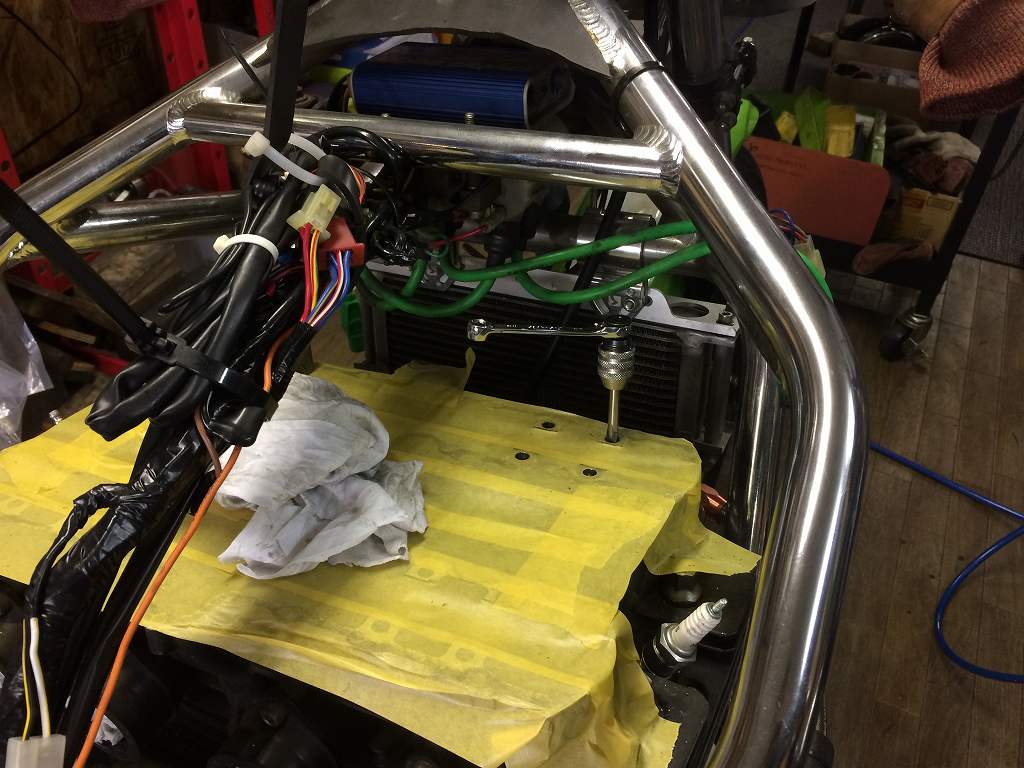

上にフレームがあり下穴用のドリルが入りずらいので、
そのままネジ切って下穴を開けてしまいます。
イメージ 9

傷んだネジ山ごと取れました。イメージ 10

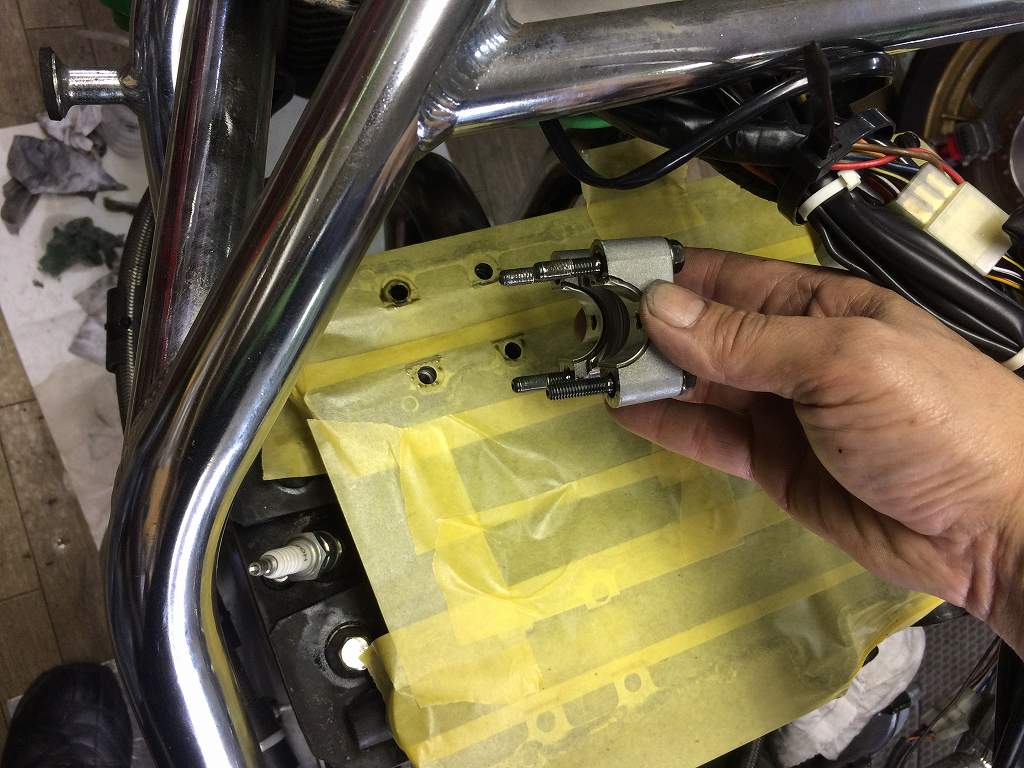

エキゾースト側全てにヘリサートを挿入します。イメージ 11

イメージ 12

ヘリサートを入れたら、もう一度トルクチェックします。今度は全て大丈夫。イメージ 13

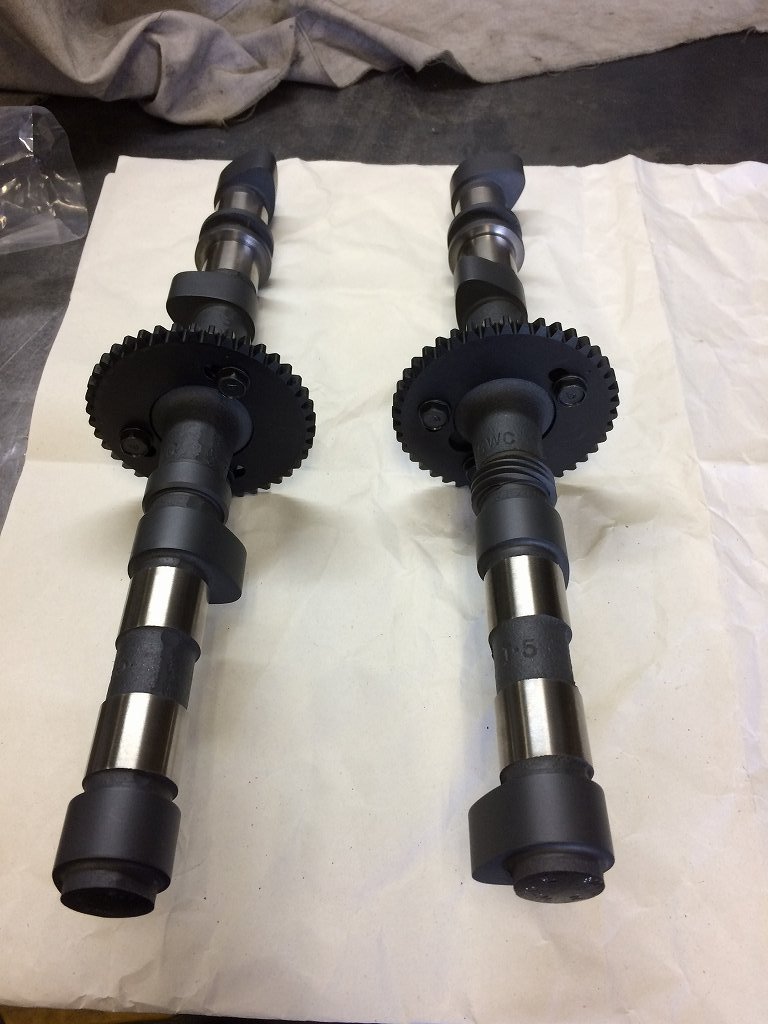

組み込むカムを準備します。イメージ 14

バルタイを調整するので、少し進めた位置で仮組みしておきます。イメージ 15

カムを組んだらバルブクリアランスを調整します。イメージ 16

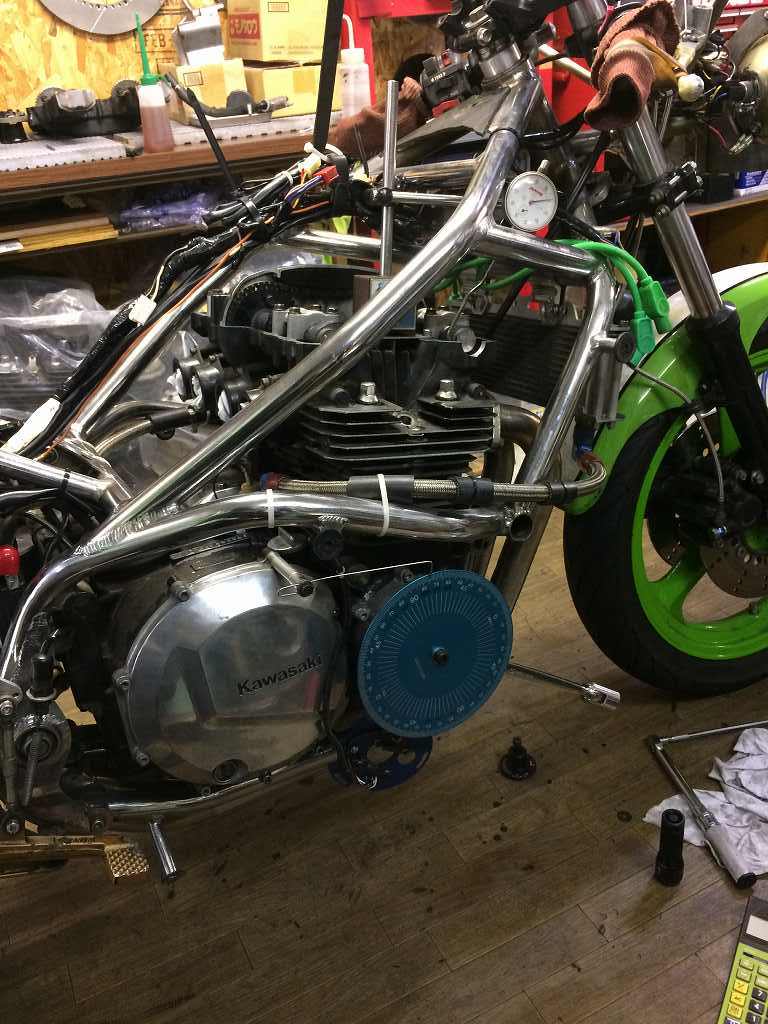

上死点を正確に出し、タイミングホイールの0点を合わせます。イメージ 17

バルブタイミングをメーカー指定値に調整します。イメージ 18

新しいカムプラグとガスケットをセットします。イメージ 19

ヘッドカバーを取り付けて、ハイカム組み込み完了です。イメージ 20
