Z1000A2 O.H様 ジェネレーター周りの点検

左から、ETC本体用ブラケットと、左サイドカバーブラケットです。イメージ 1

バッテリーケースを50ミリアップした代わりに、
そこに付いているサイドカバーの止めを50ミリダウンします。
グロメットの付いていた穴には、内径に合ったワッシャーを入れ、
ズレないようにしておきます。
イメージ 44

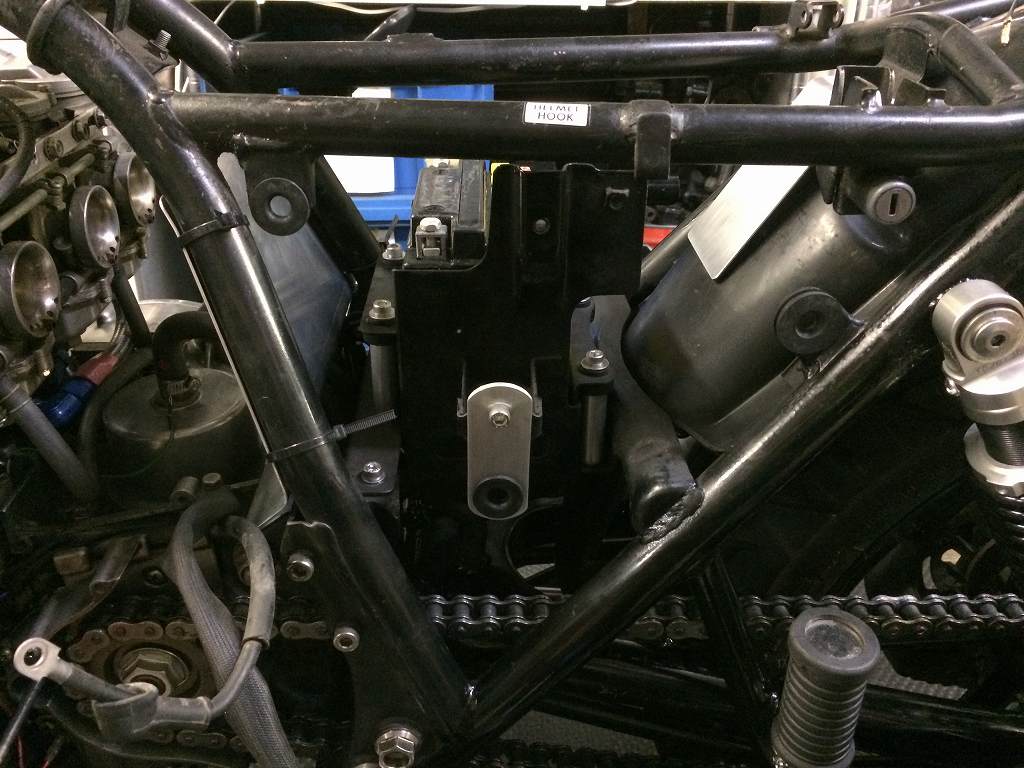

ブラケットを取り付けるとこんな感じ。
イメージ 45

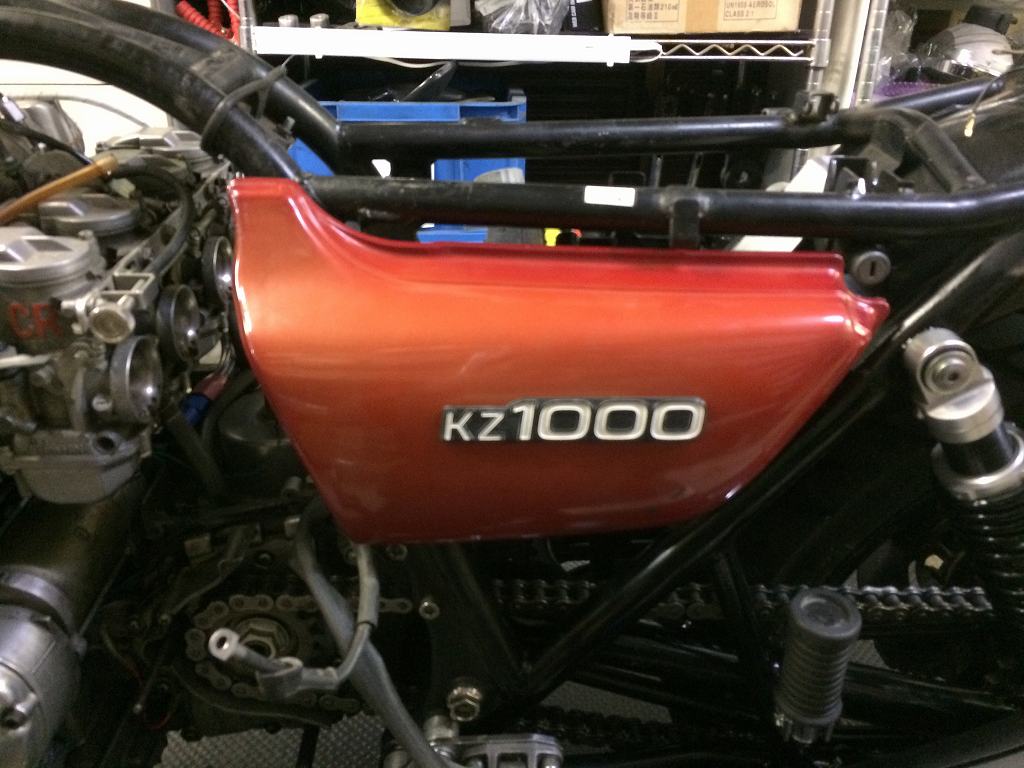

サイドカバーが付きました。イメージ 2

裏側はこんな感じ。
イメージ 10

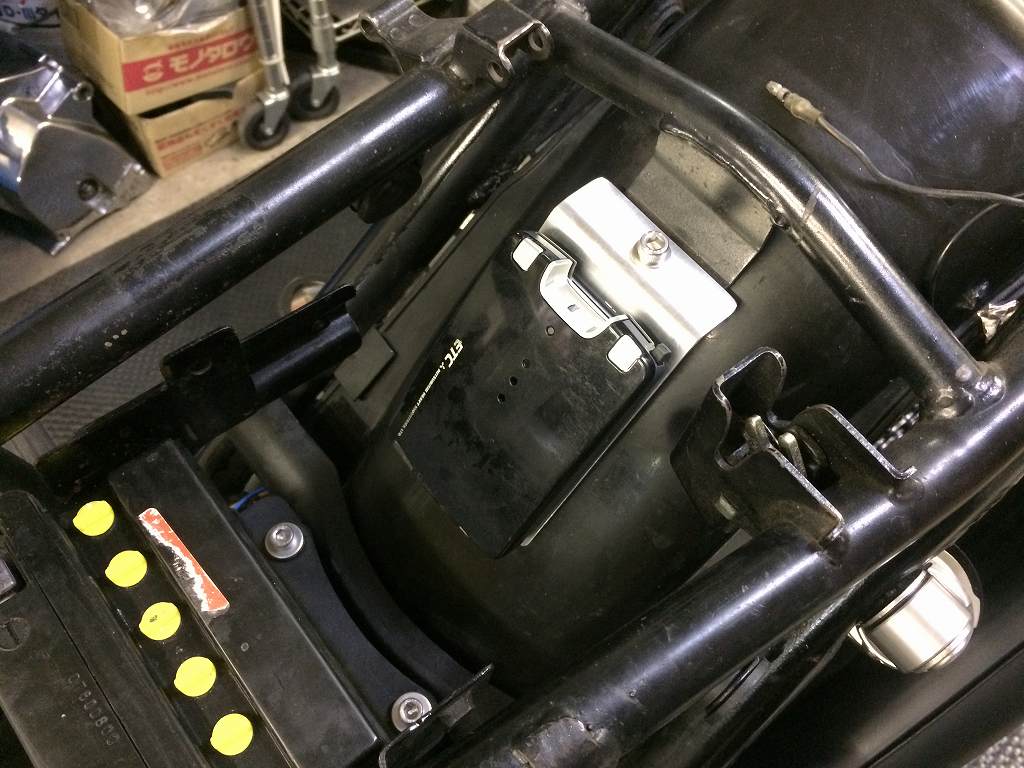

ETC本体はインナーフェンダーの手前に取り付けます。
イメージ 3
デュアルロックファスナーを介して取り外し可能です。イメージ 4

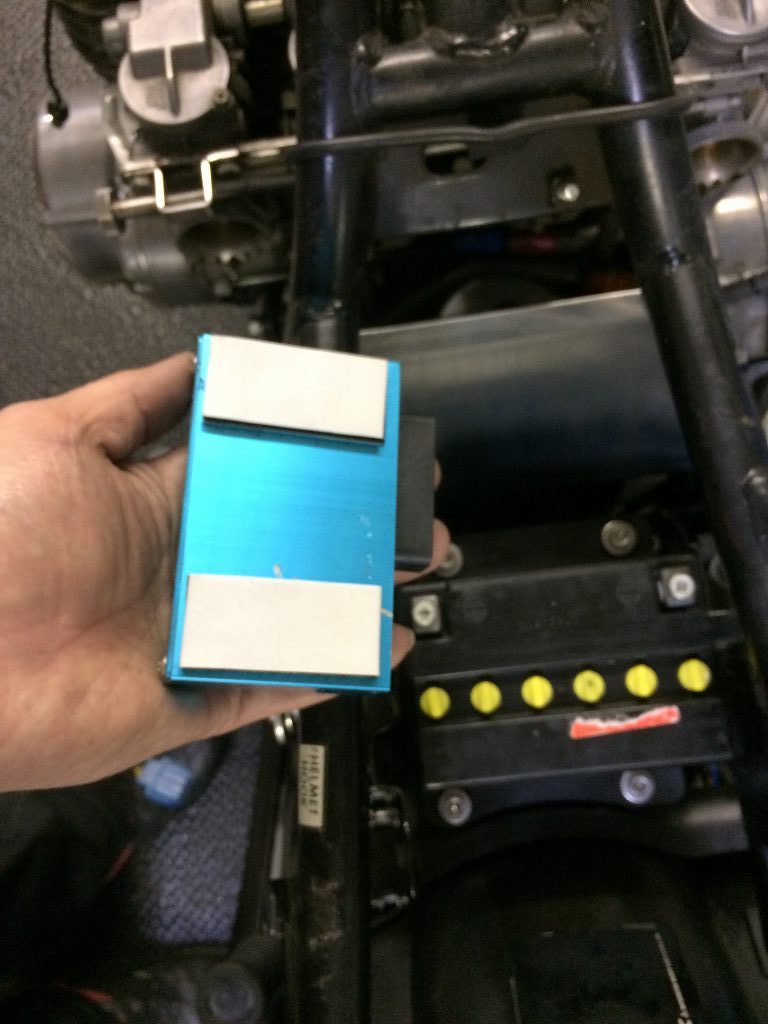

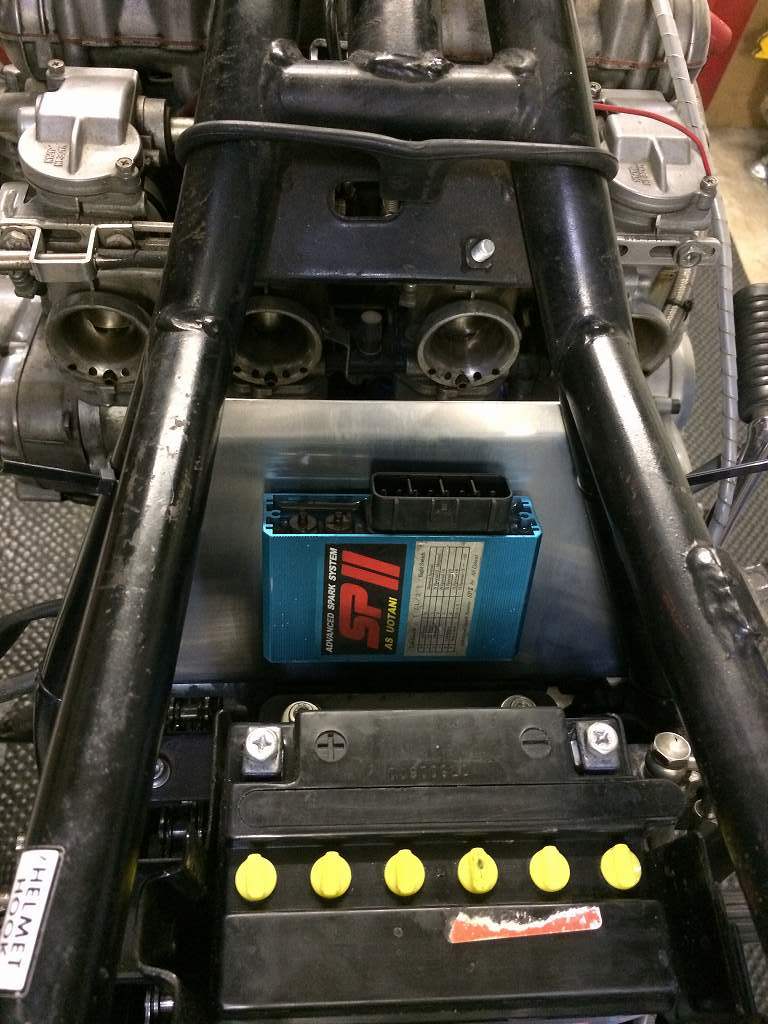

SP2本体はキャブ隔壁の裏側へ。イメージ 6

こちらも脱着可能です。
イメージ 5

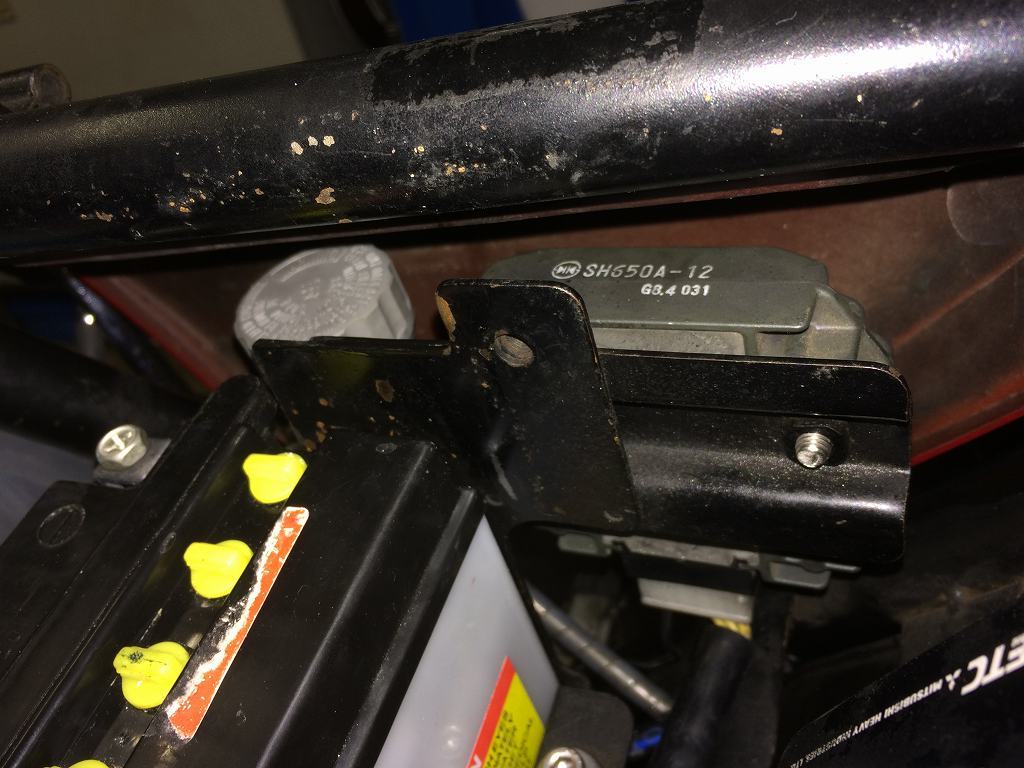

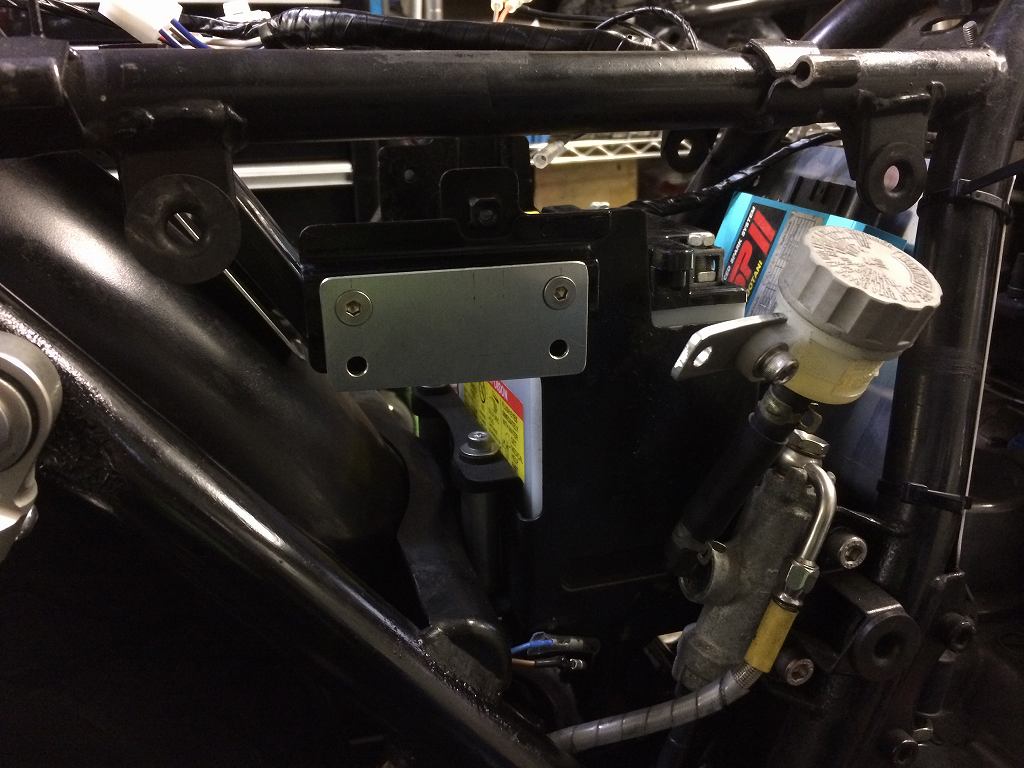

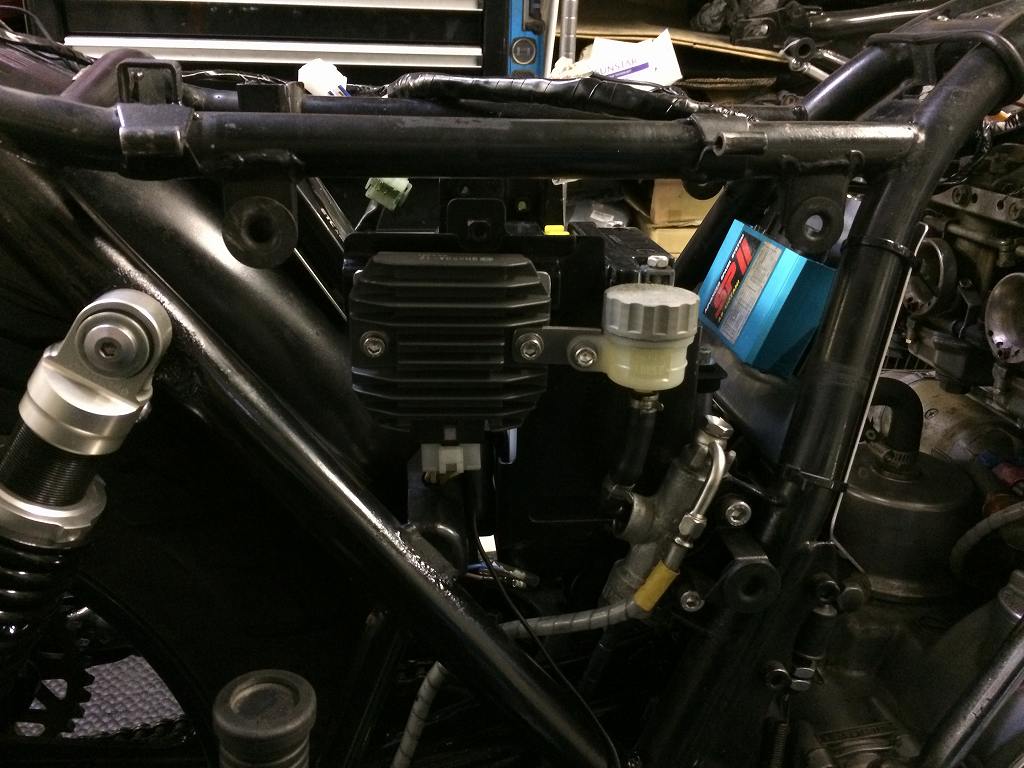

レギュレーターとリザーバータンクは、
サイドカバーに干渉するので20ミリ下げて取り付けます。イメージ 7


イメージ 8


イメージ 9

裏側はこんな感じ。イメージ 11

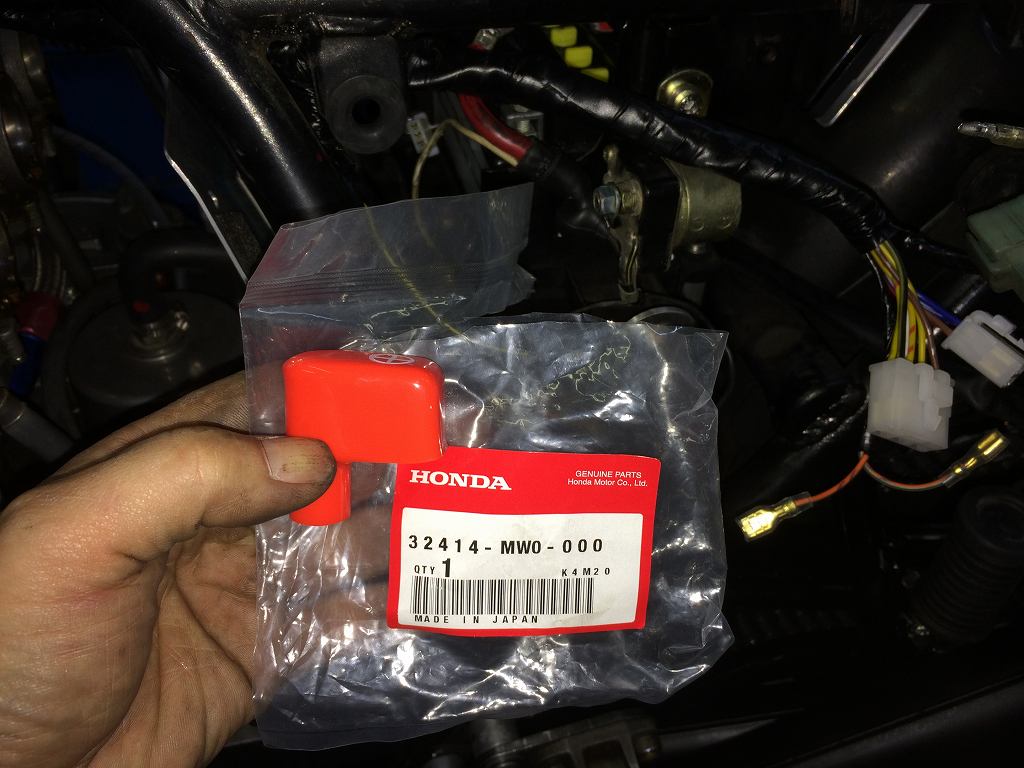

バッテリーケーブルのブーツは傷んでいるものは交換します。イメージ 12

イメージ 13

イメージ 14

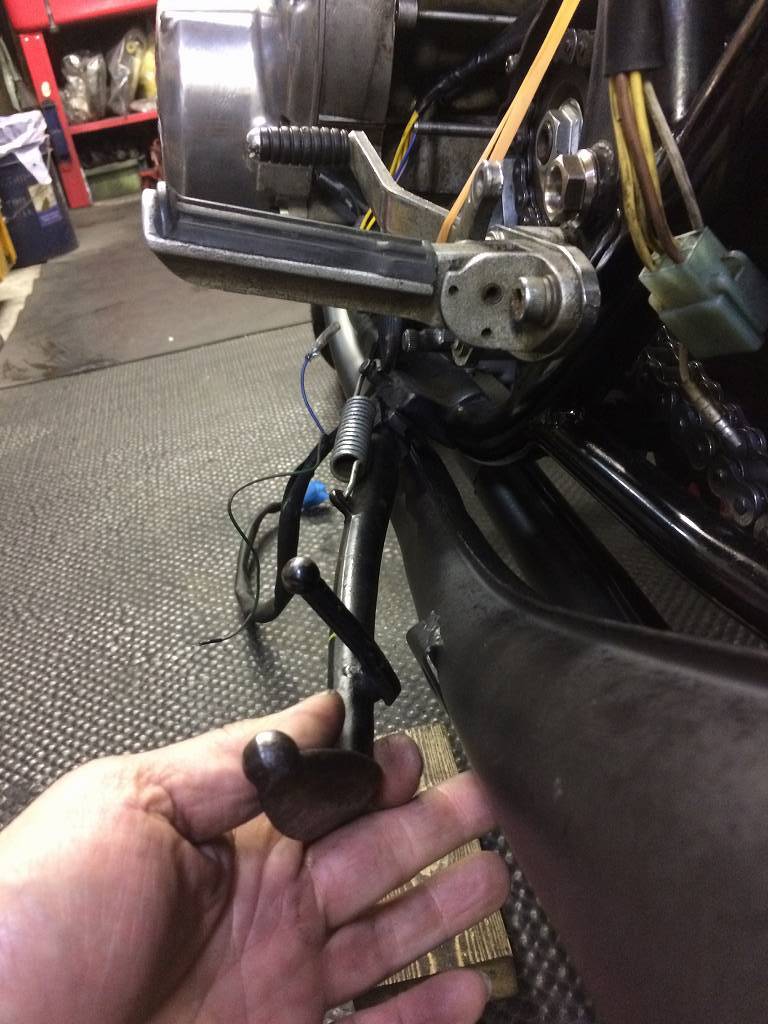

サイドスタンドは、跳ね上げた時に4本マフラーに当たって止まるので、
ストッパーを付けます。元々のストッパーはカットされていますね。イメージ 15

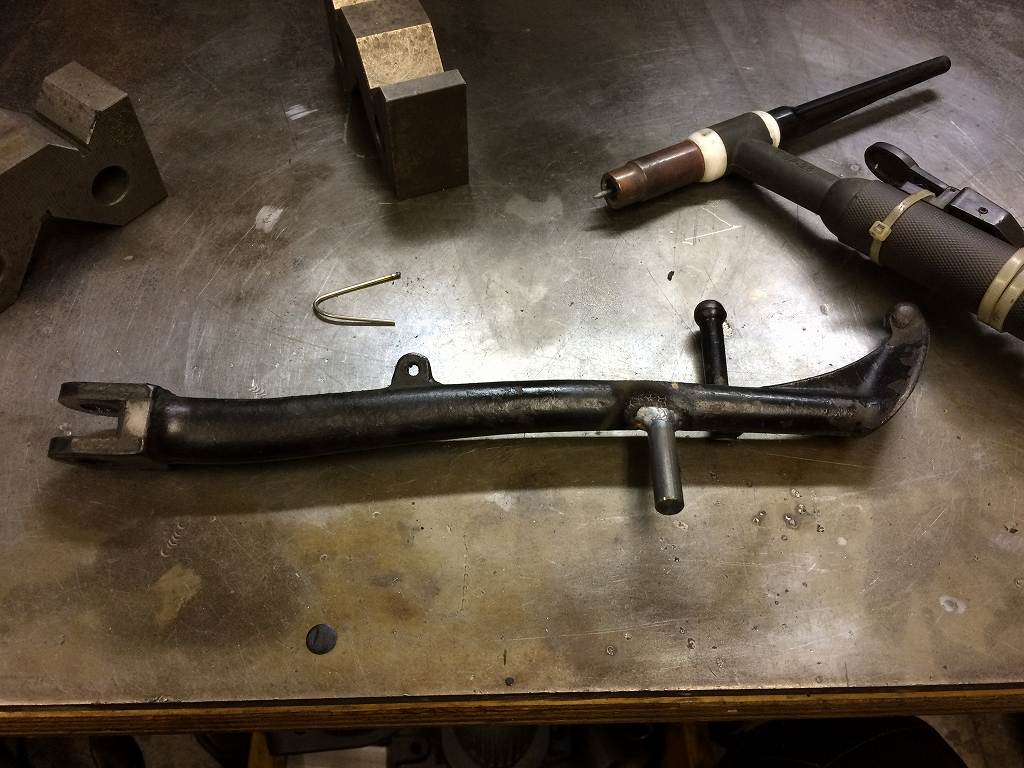

ちょうどいい位置に突起のバーを溶接。イメージ 16
溶接したら塗装しておきます。イメージ 17
続いて、ジェネレーターカバー内の点検です。イメージ 18

カバーを止めている一番下のボルトは、ケース側のネジ山が傷んでいるとのこと。イメージ 19

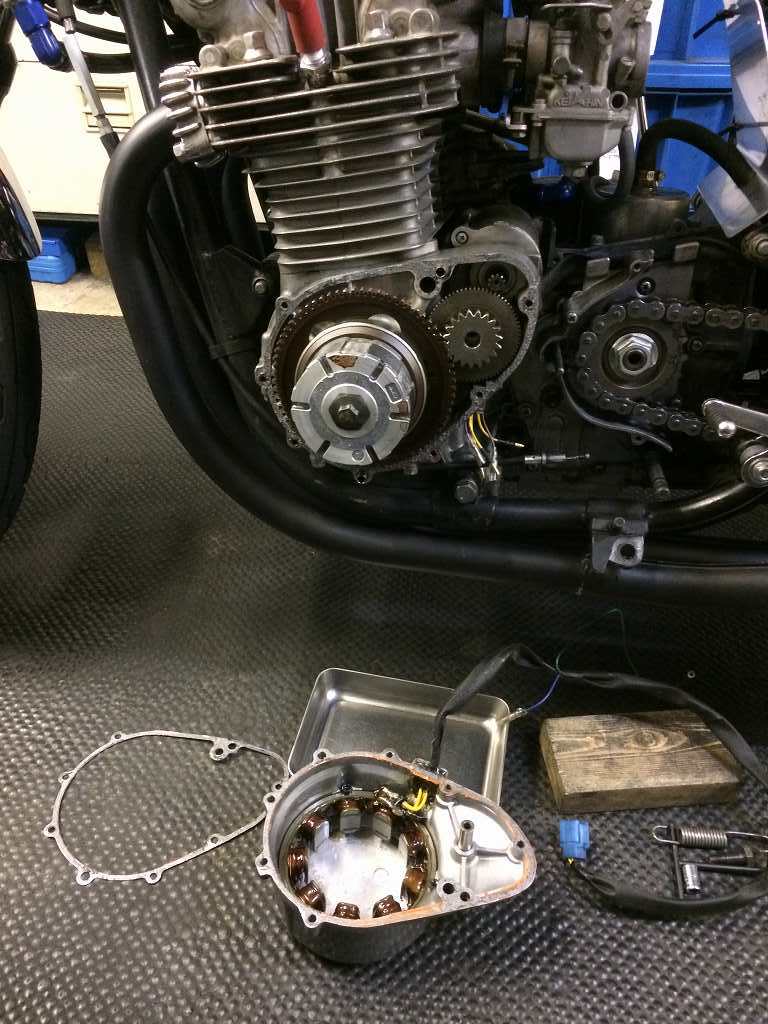

カバーを外します。他のボルトはやや短過ぎでした。イメージ 20

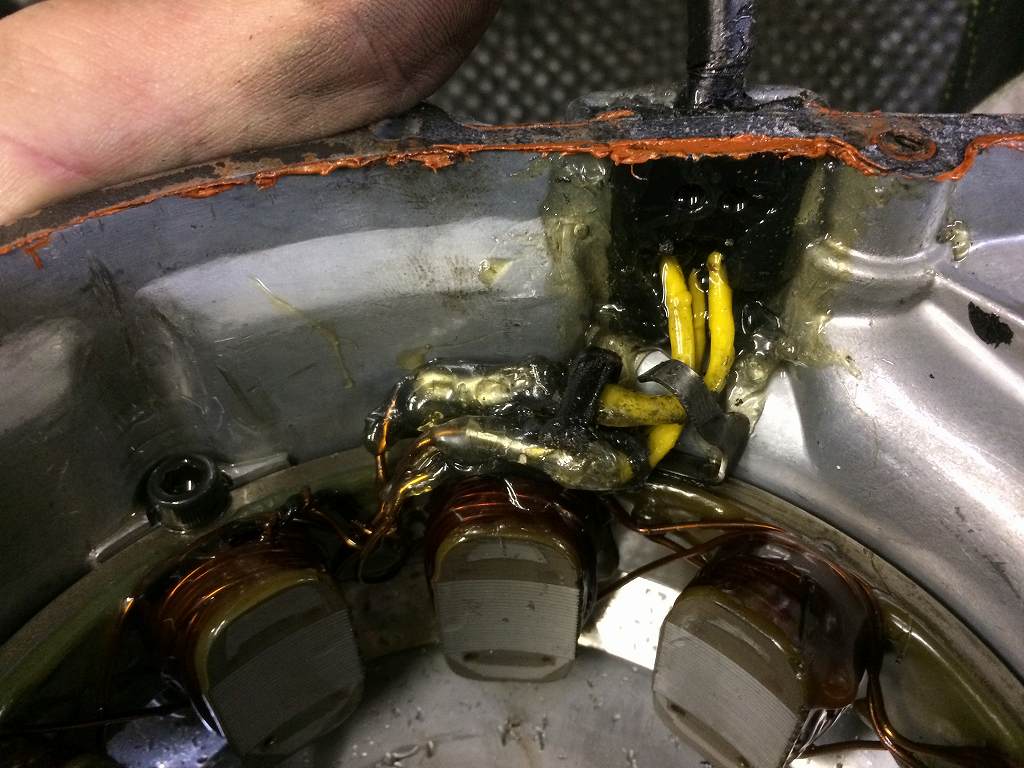

ステーターコイルのハーネスは交換済とのこと。接続も特に問題無し。イメージ 21

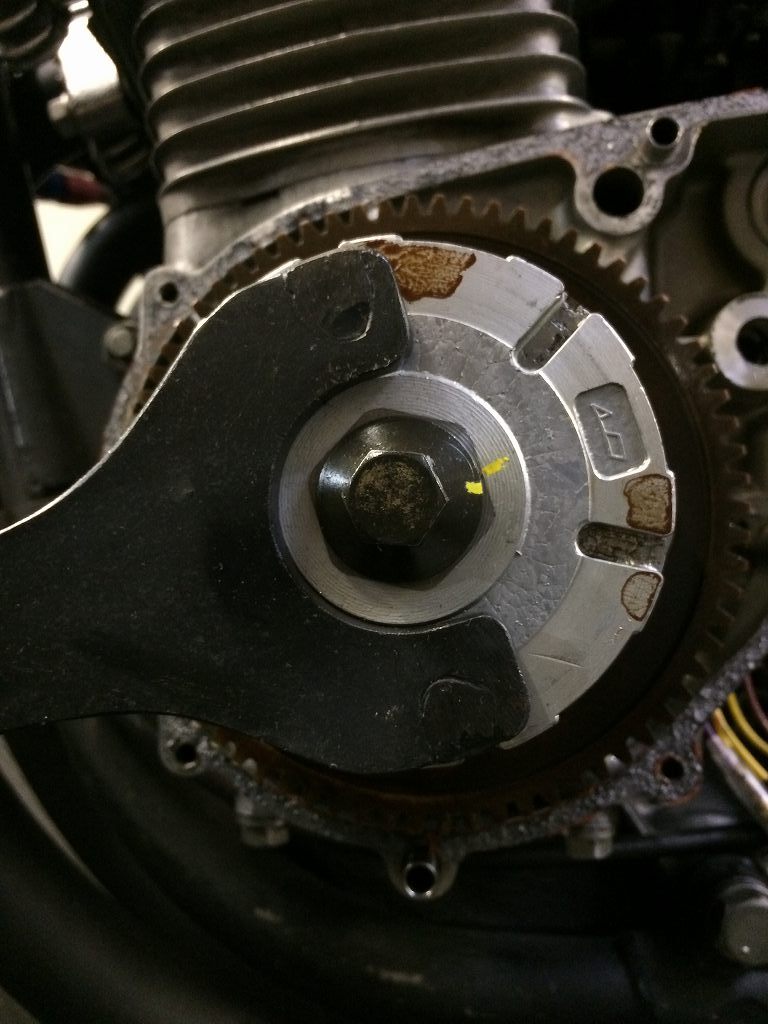

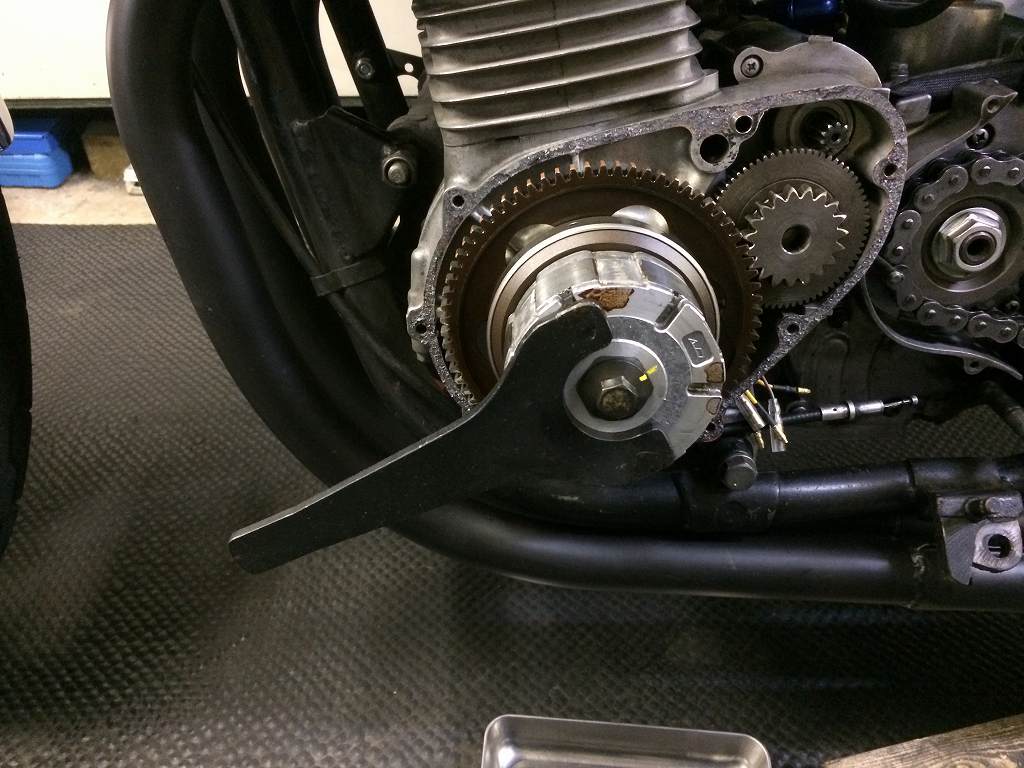

ローターの締め付けトルクを確認します。イメージ 22

マークを付けてから規定トルクで締めます。少し締まるのでトルク不足のよう。イメージ 23

ローターを外します。イメージ 24


イメージ 25

ネジ山の傷んでいるところは、ヘリサート加工するので全体をマスキングします。
先ずは下穴を開けます。
イメージ 26

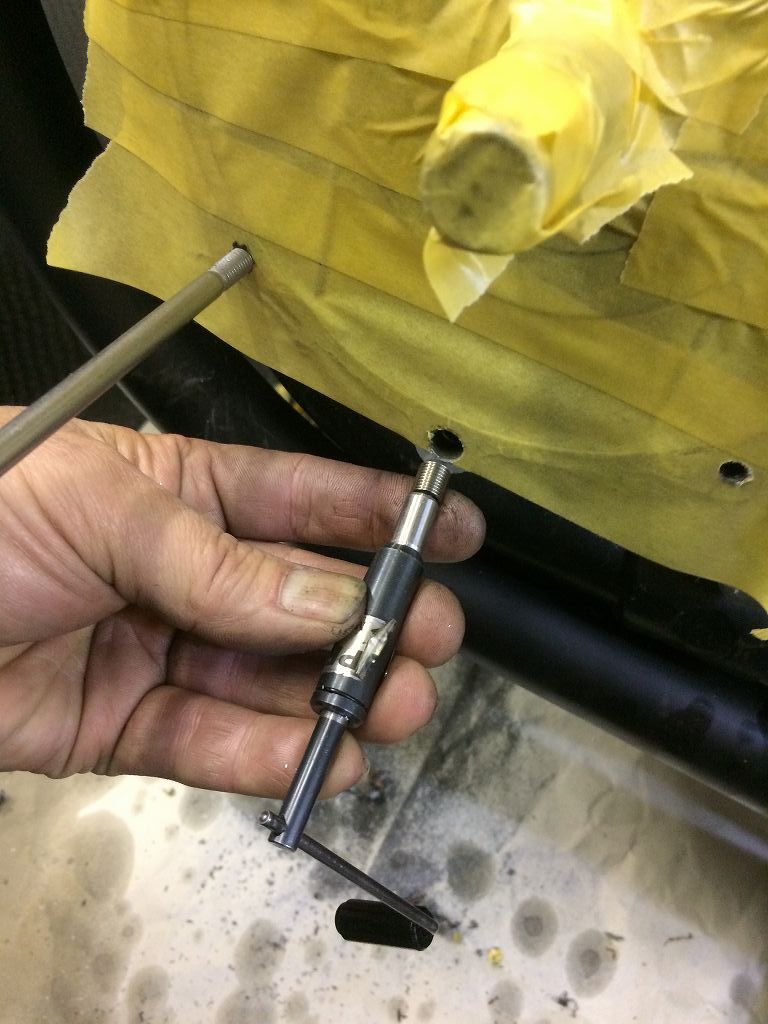

ヘリサートタップでネジを切ります。イメージ 27

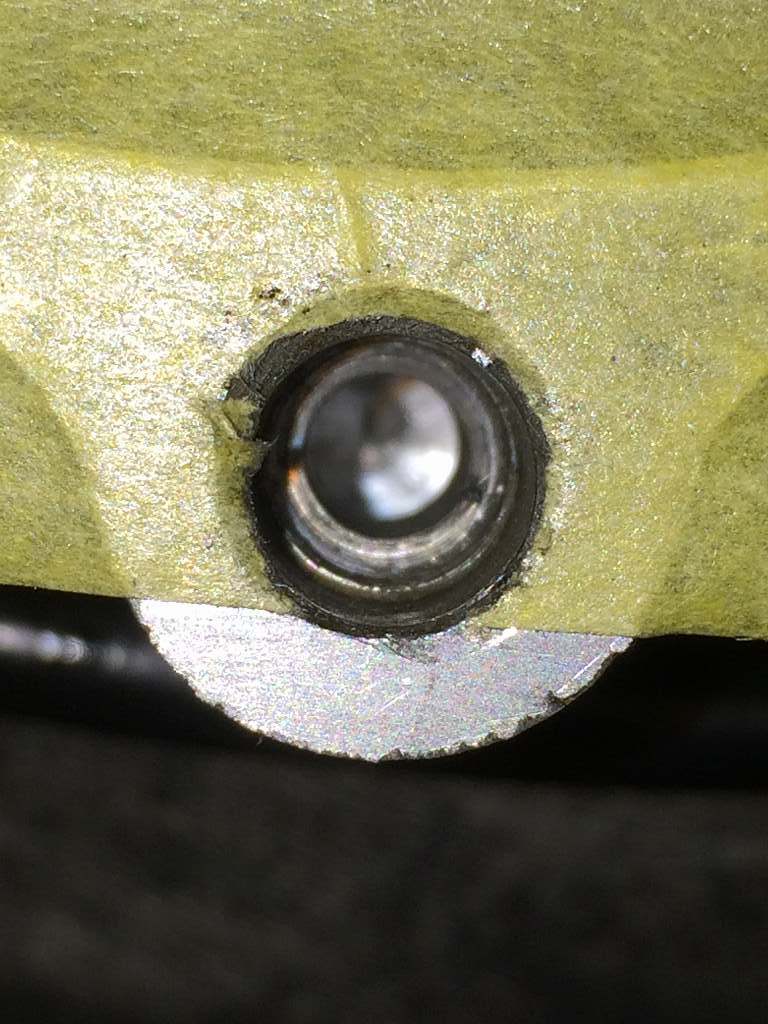

ヘリサートを挿入します。イメージ 28

挿入完了です。イメージ 29

他のネジ穴はガスケットのカスなどが詰まっているので、
タップを立てて掃除しておきます。イメージ 30

ステーターコイルのハーネスは、
Mk2用メインハーネスに合わせて端子を交換します。イメージ 31


イメージ 32

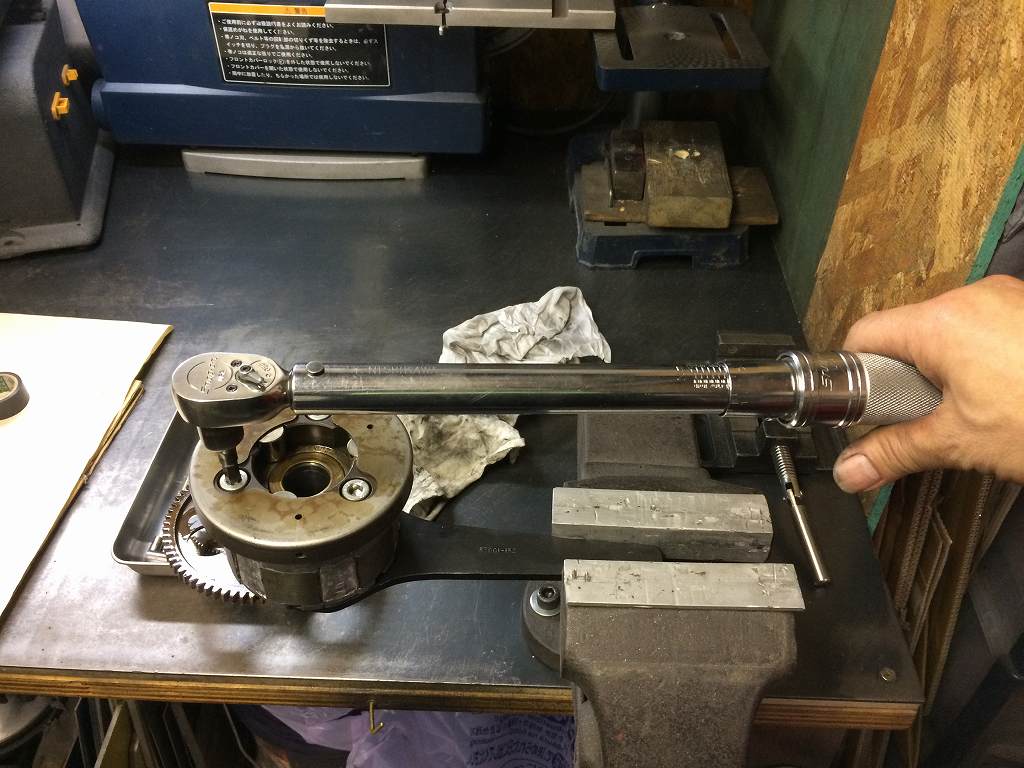

ワンウェイクラッチの締め付けトルクを確認します。こちらは問題無し。イメージ 33

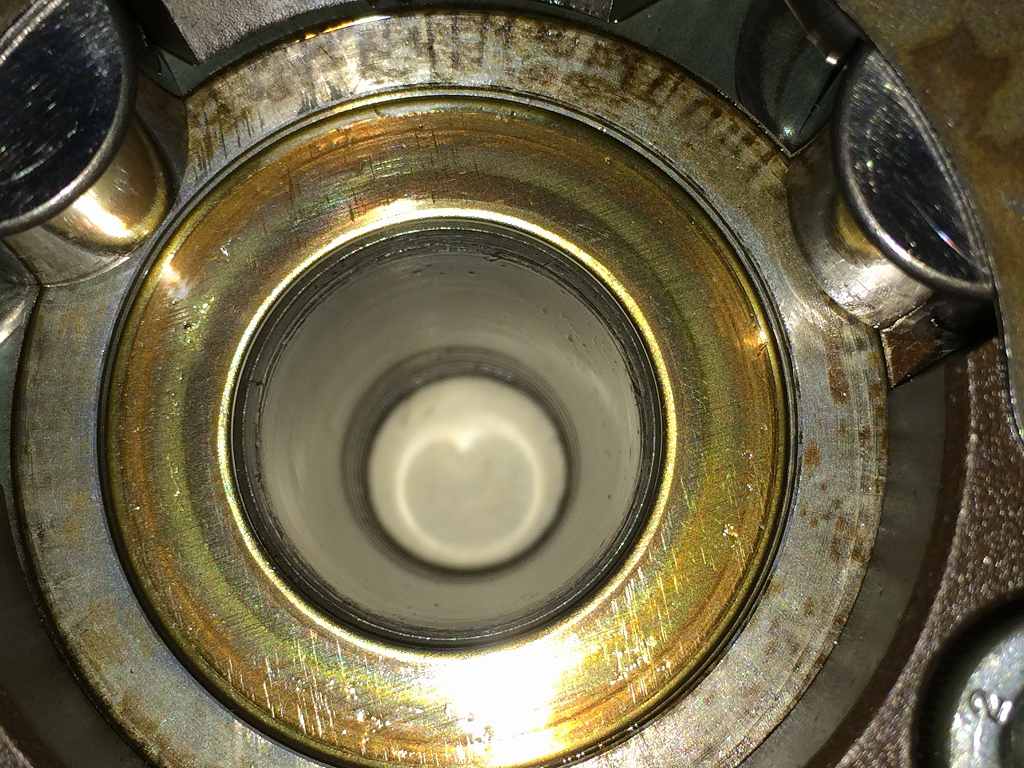

テーパーもきれいです。イメージ 34

ワンウェイローラーの転がり面も比較的きれいです。イメージ 35

修正が済んだので復元します。ローターボルトにはロックタイトを塗布します。イメージ 36

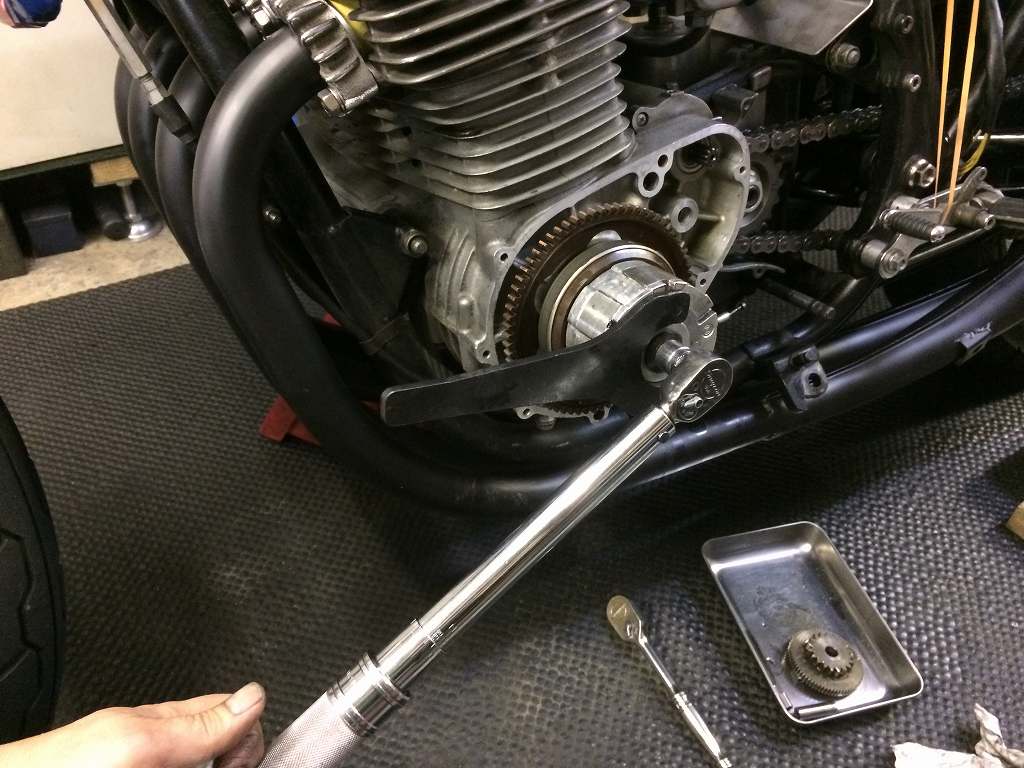

規定トルクでし締め付けます。イメージ 37

カバーボルトは正規の長さに交換します。イメージ 38

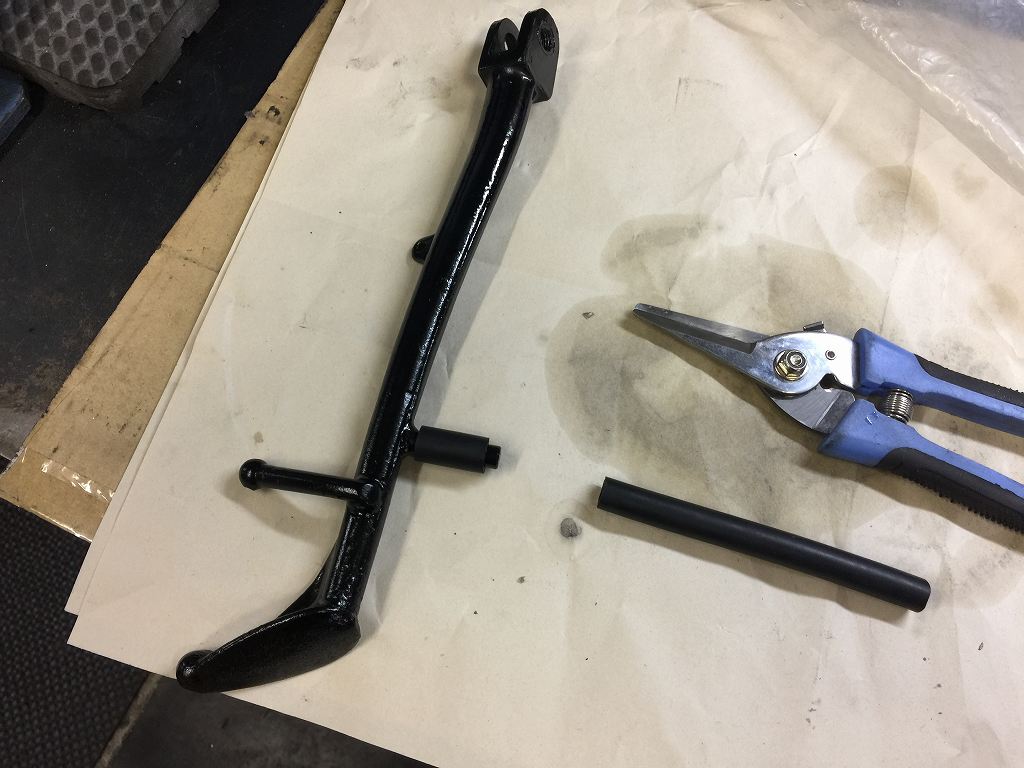

サイドスタンドの塗装が乾いたので取り付けます。
ストッパーにはゴムホースを刺して当たりを和らげます。イメージ 39

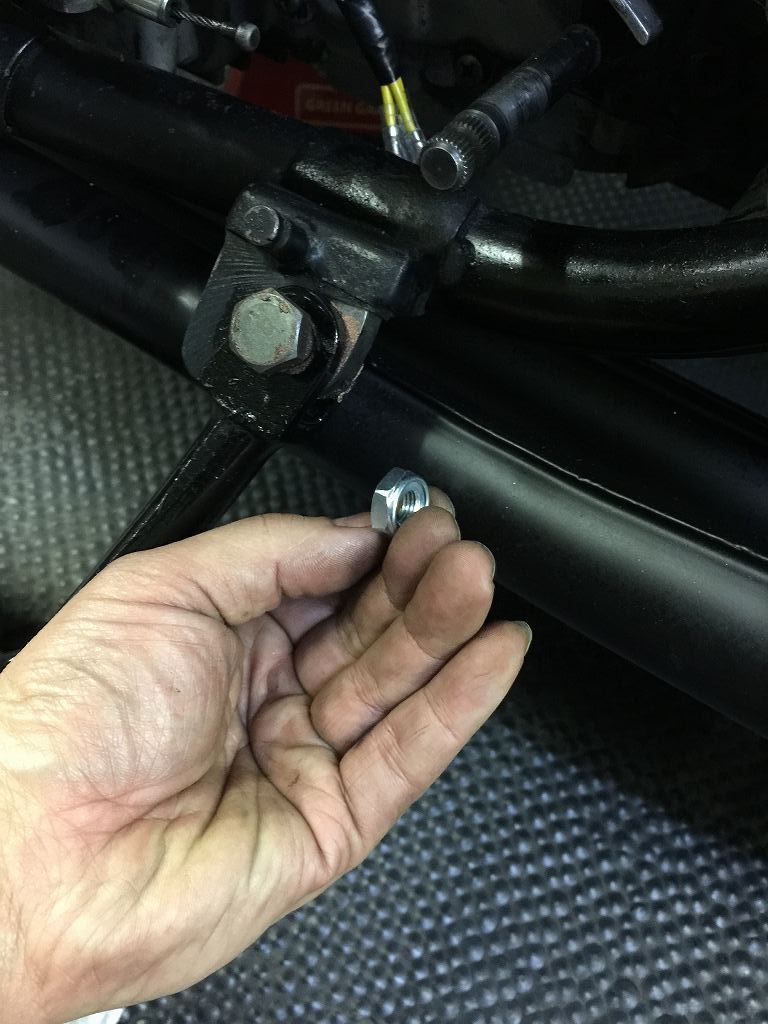

取り付けボルトのロックナットもし新品交換しておきます。イメージ 40

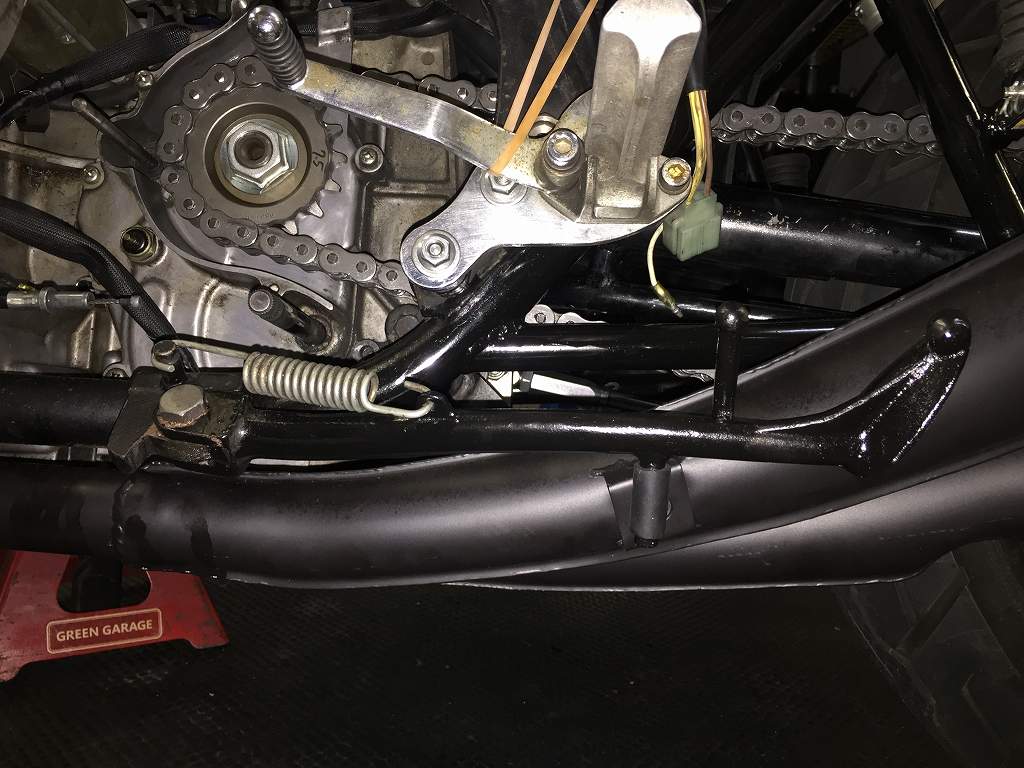

サイドスタンドを付けるとこんな感じ。イメージ 41


イメージ 42


イメージ 43
