デモ車MONSTER#60 エンジン腰上分解

ヘッドガスケットのカムチェーン周辺からのオイル漏れのため修理します。
前回のエンジン分解は、去年6月のピストン交換でした。
それからほとんどサーキット走行のみで、筑波を約400周しています。
その間TOTレースも1回ありました。
イメージ 1

オイル漏れの場所は、
カムチェーントンネル前側のヘッドガスケットのところです。イメージ 2

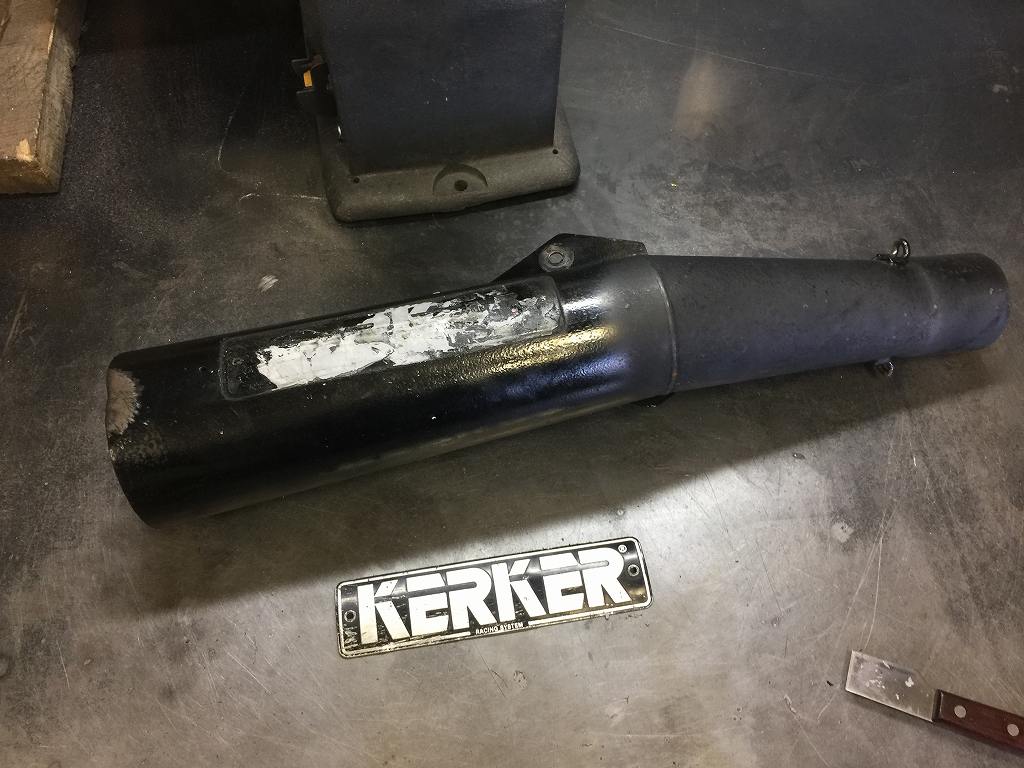

いい機会なので、だいぶ塗装が傷んできたマフラーも再塗装することに。イメージ 3

今回はセラコートする予定。
先ずは、エンブレムを外して、以前の転倒キズなどを修正します。
イメージ 4




一部が潰れていたマフラーエンドは、板金して丸く復元します。イメージ 5

ベースはPMC製の初期タイプメガホンですが、
10ヵ所以上カットして加工しています。イメージ 6

ワークス車のようなツヤありブラックとなる予定です。
イメージ 8

エンジンの腰上を分解します。イメージ 7

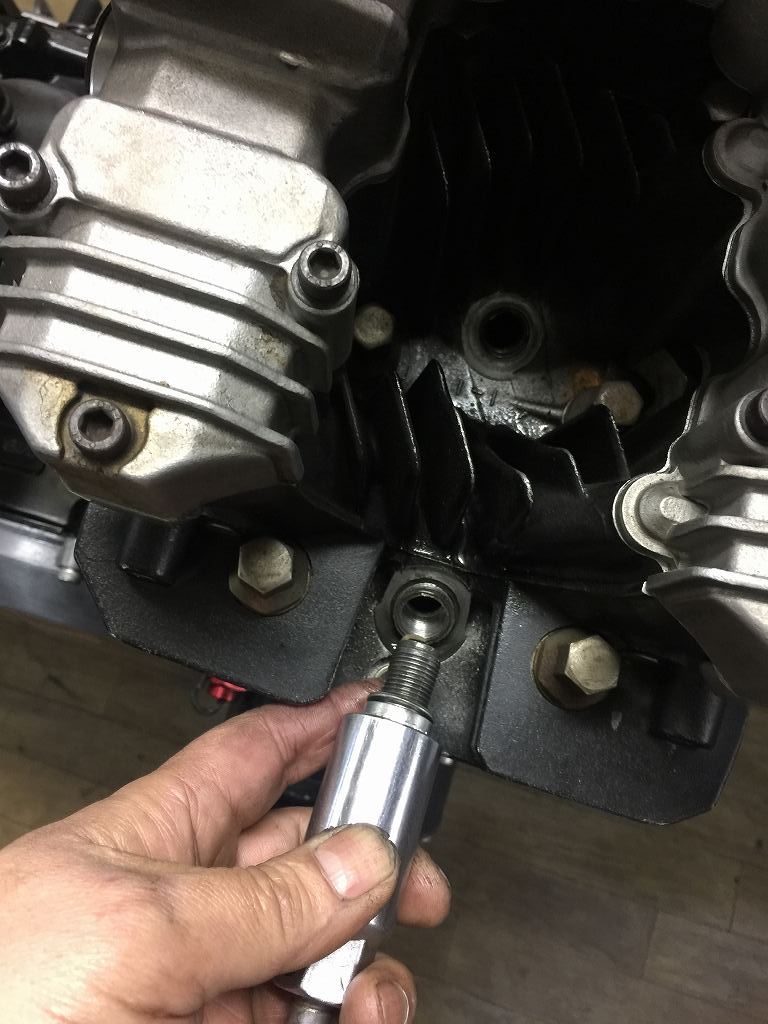

点検しながら分解を進めていくと、#4プラグにグラつきがあります。
固着気味だったプラグを慎重に緩めていくと、
過去にプラグネジの修理で挿入してあったスリーブごと抜けてきてしまいました。
イメージ 9

修理の経緯は不明ですが、このヘッドの入手前に施工されていたものです。
こちらは再度、スリーブを製作して修理することに。
イメージ 10

カムを外す前にトルクチェックしておきます。
カムはWEBの109です。イメージ 11

ZRX系のカムチェーンテンショナーを使用していますが、
ストロークが短いので、現状の出代を確認しておきます。
イメージ 12

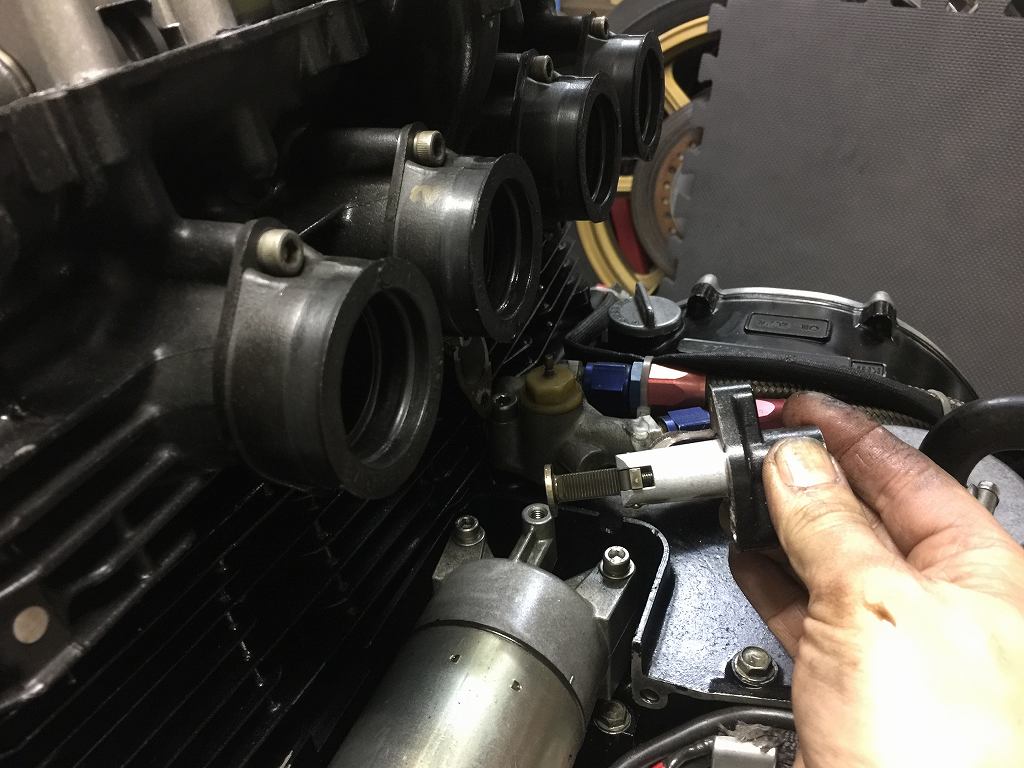

バネを抜いてから本体を取り外します。
この状態がエンジン内部での出代です。
イメージ 13

測ってみると約51ミリ。
プランジャーを引っ張るとこれが突き出しMAXなのがわかります。
これ以上はカムチェーンを張れないので、
カムチェーンガイドは早めの定期交換が必要です。
イメージ 14

カムを外します。イメージ 15

ヘッドを外します。イメージ 16


ほとんどサーキット走行のみのエンジン内部はこんな感じです。イメージ 17

ベースガスケットまで交換するので、シリンダーを外します。イメージ 18

筑波400周したピストンはこんな感じです。ピストンはワイセコのφ74ミリ。イメージ 19

先日の走行で1回オーバーレブさせてしまったので、
ピストンのバルブリセスにはバルブのスタンプが付いています。
その後も異状無く周回を続けていたので、バルブ曲がりは無いでしょう。
イメージ 20

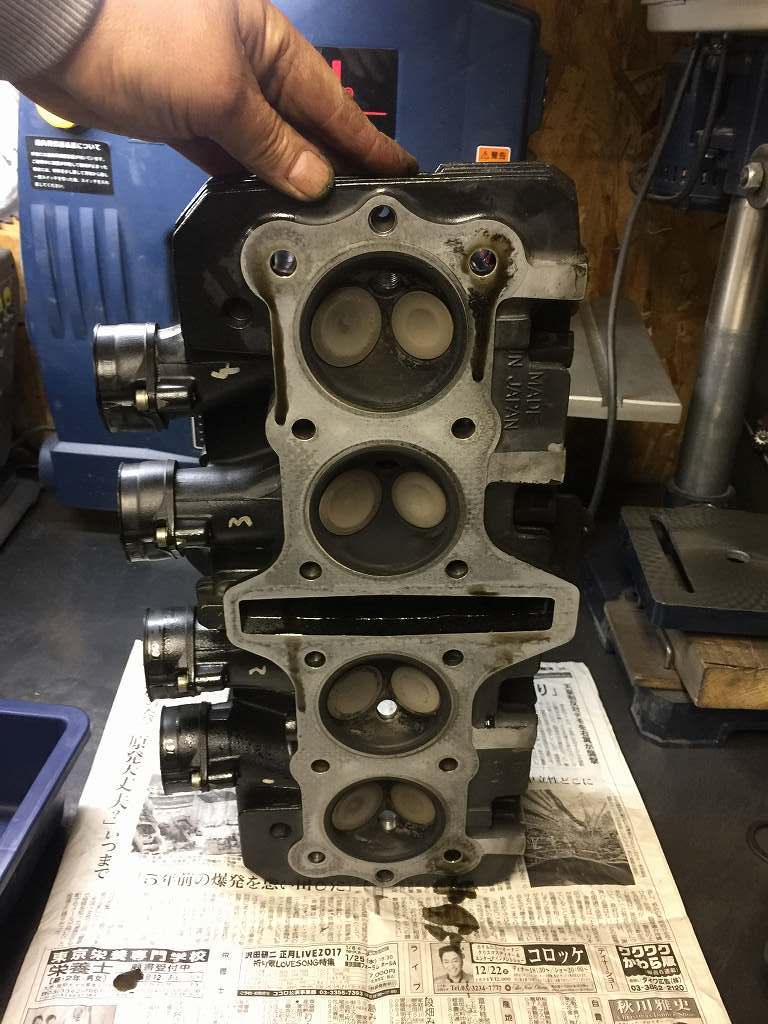

燃焼室はこんな感じ。カーボンの堆積はほとんど無し。
#4プラグホールが陥没しているのがわかります。
イメージ 21

使用していたヘッドガスケットはこちら。ワイセコの同梱品です。イメージ 22

オイル漏れ部分も、目立った異常は無いようです。
イメージ 23

3月からのイメージ 24練習走行に向けて修理します。
