デモ車MONSTER#60 エンジン組み立て

傷んでいたプラグホールの修理部品が入荷したので、エンジンを復元します。イメージ 1


エンジンは、点検のためシリンダーまで分解した状態です。イメージ 2

シリンダーはワイセコφ73ピストン組み込みにあわせボーリング後、
筑波サーキット走行約400周+公道を少々。
浅いスカッフが少々ある程度です。
イメージ 3

フレックスホーンで軽く修正しておきます。イメージ 4

フレックスホーンを掛けるとこんな感じです。イメージ 5

イメージ 6

ピストンとリングは問題無いのでそのまま継続使用です。イメージ 7

シリンダーを挿入します。イメージ 8

ボアはφ73ミリなので、今回ヘッドガスケットイメージ 9は1100用の純正品を使用します。

ヘッドの方は、プラグホールのネジ穴の修理箇所が傷んだので、そのやり直しです。イメージ 10

プラグホールはM18に拡大され、アダプターでM14に変換する方法です。
とれてしまった既存のアダプターを変更し、
今回はツバ付きの形状としました。
イメージ 11

外すことは無いので、ネジロックでしっかり固定します。イメージ 12

プラグと一緒にねじ込みます。イメージ 13

燃焼室側はこんな感じです。イメージ 14

ツバの厚み分、プラグが奥まってしまいます。
燃焼室容積もやや増えますが、影響は走行テストで判断することに。
イメージ 15

ヘッドを組み付けます。イメージ 16

修理したプラグホールはこんな感じ。イメージ 17

カムを取り付けます。カムはリフトが10.6ミリのWEB109です。イメージ 18

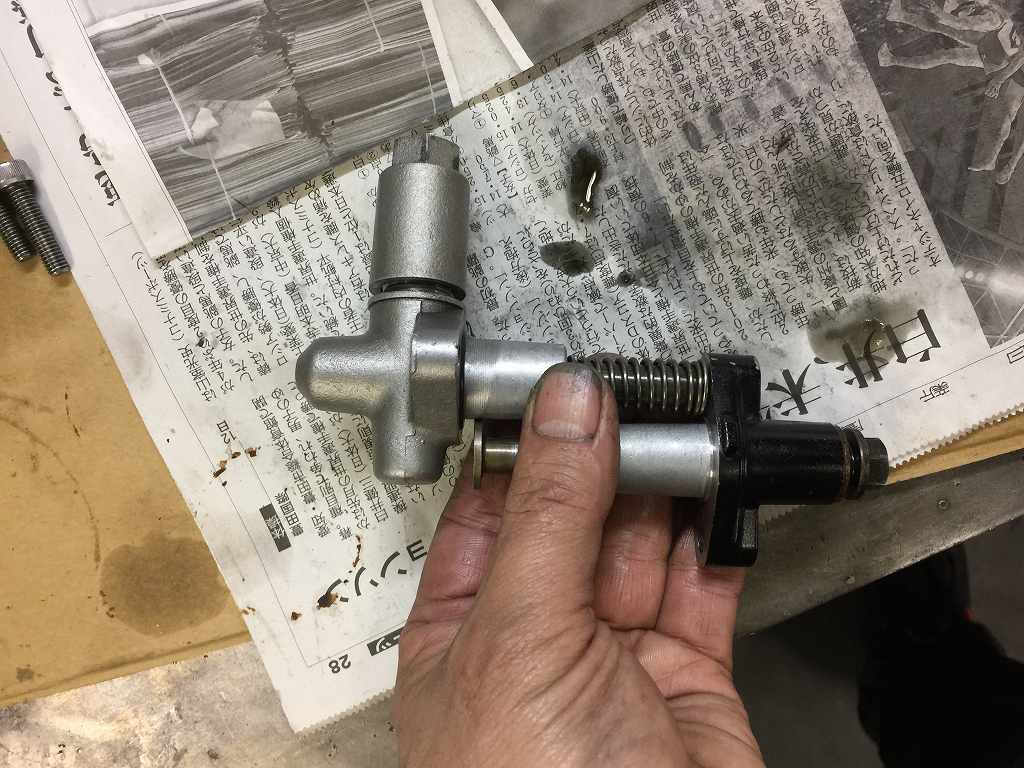

カムテンショナーは、ストロークの短いZRX系からノーマルに戻します。イメージ 19

イメージ 20

エンジン本体が完成しました。イメージ 21

セラコートしたマフラーは、マットな定番のグレーシャーブラックの上に、
つや出し用の耐熱セラコートクリアを塗ったものです。
イメージ 22

ブラックは耐熱1200℃ですが、クリアは耐熱600℃。
こちらも今後のテスト項目です。イメージ 23
