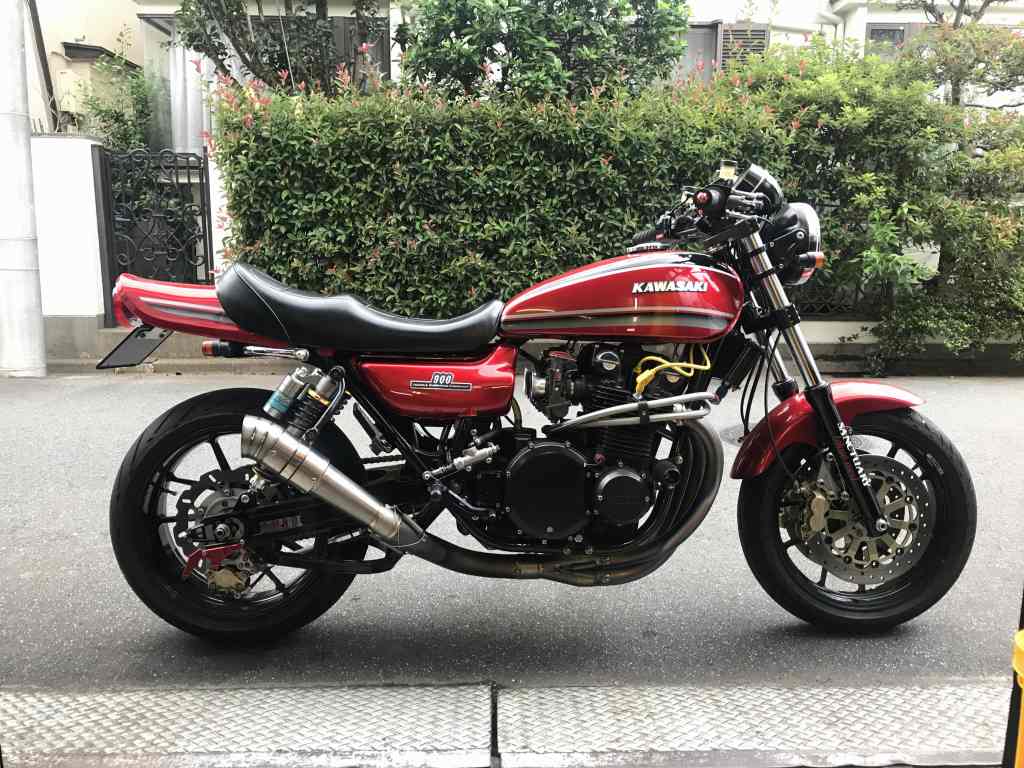

Z1 M.M様 スターターの空回り

スターターが空転してエンジン始動できなくなったとのこと。
お宅まで引き上げに行ってきました。
スタータークラッチの消耗でしょうか。分解点検します。
イメージ 1

はじめ、引っかかりながらも始動できていたそうですが、
とうとう全く引っかからなくなったそうです。
イメージ 2

現状はこんな感じ。完全に空転しています。

IMG 0922

ジェネレーターカバーを外します。
イメージ 3

スタータークラッチの噛みつき具合をチェックしようと、
スターターギヤを回すとマグネットローターごと回転します。
センターのボルトは止まったままです。
イメージ 4

その動画がこちら。

IMG 0925

どうやらボルトが緩んで、キーも飛んでしまったのかもしれません。
ボルトを緩めようとすると、ネジロック剤の抵抗はあります。
外したボルトをよくみると「7」の浮き出し文字があります。
これではチューニングエンジンとしてはトルクアップできず強度不足では。
イメージ 5

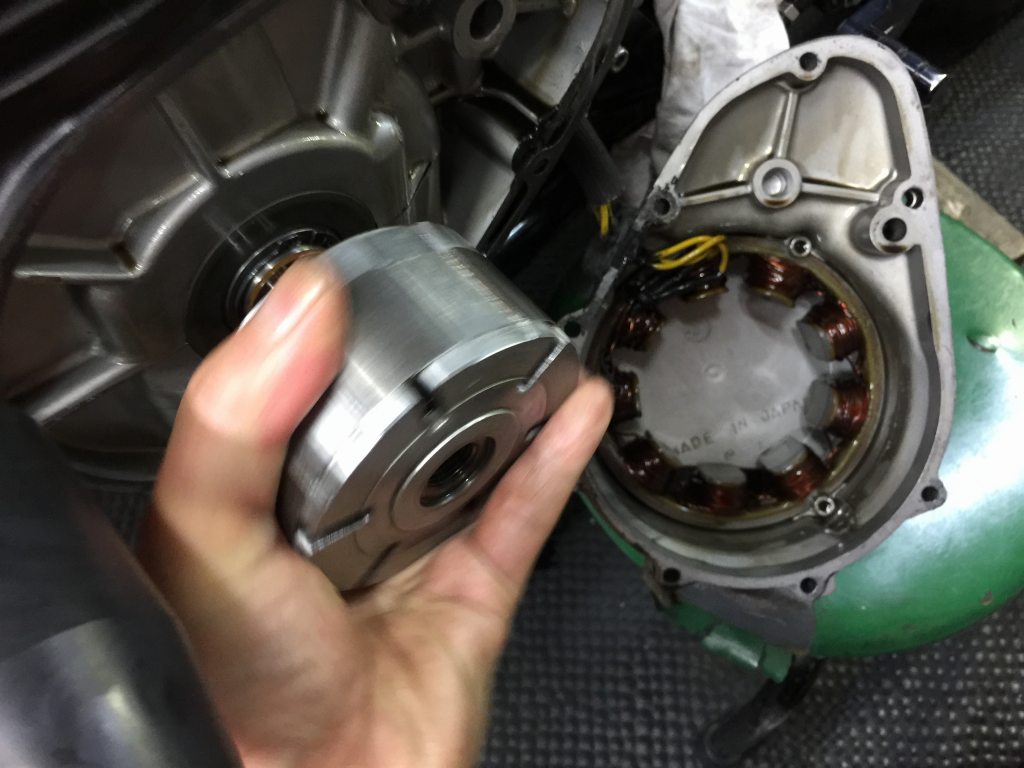

ローターを外すと、テーパー面には擦れた痕があります。イメージ 6

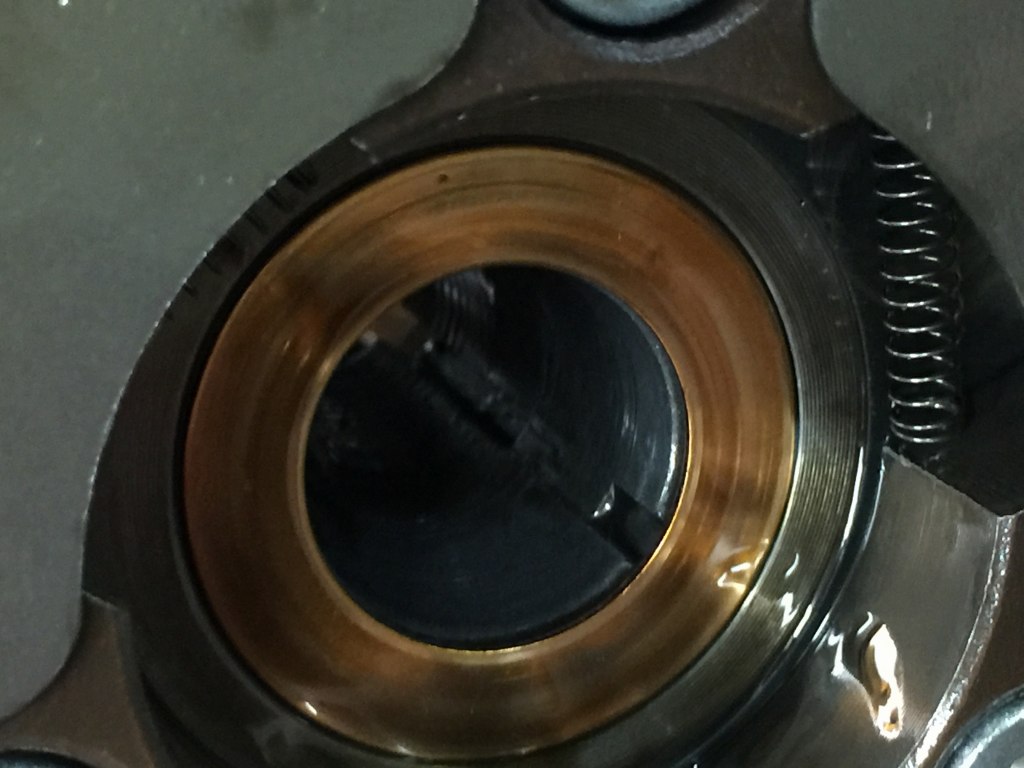

クランクにあるはずのキーはどこでしょうか。イメージ 7

よく見ると、キーは綺麗にせん断されています。イメージ 8

ドライバーで片側をたたき、打ち出します。イメージ 9
イメージ 10

折れ込んだキーが取れました。イメージ 11

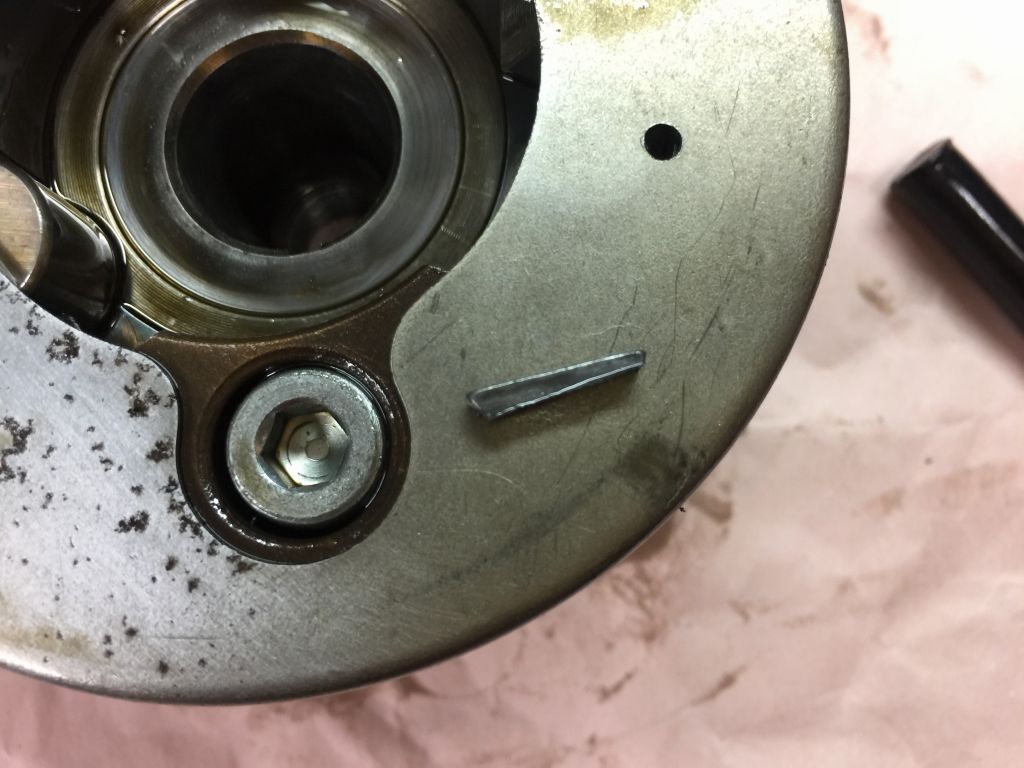

ローター側にも片割れが残っています。イメージ 12

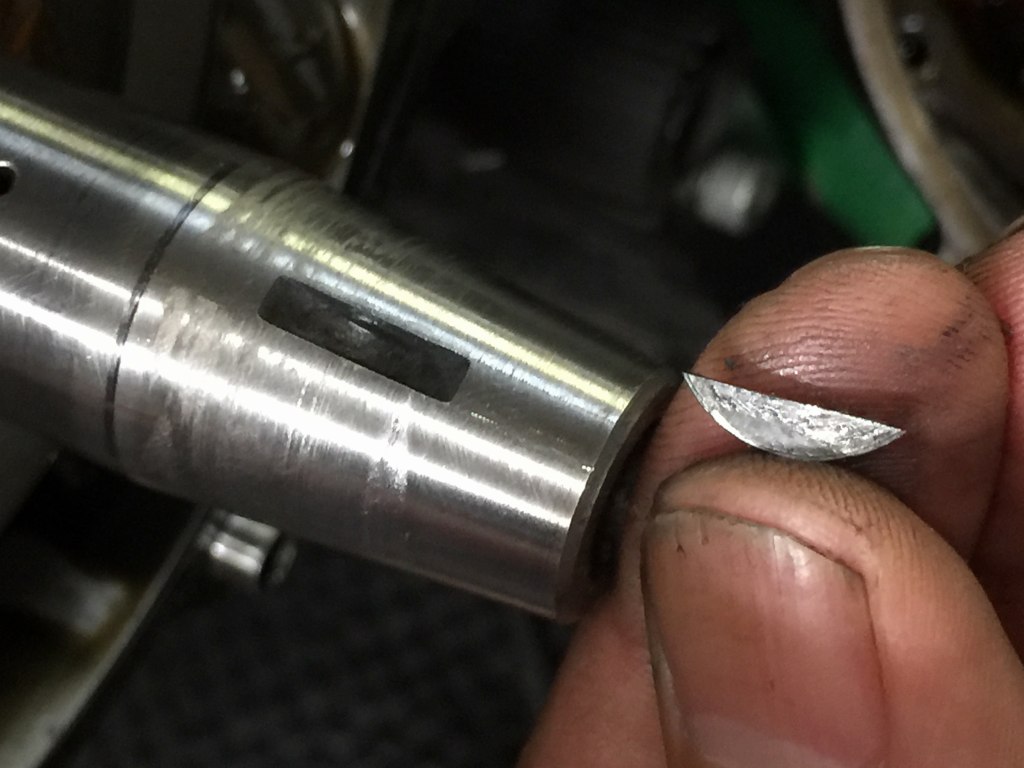

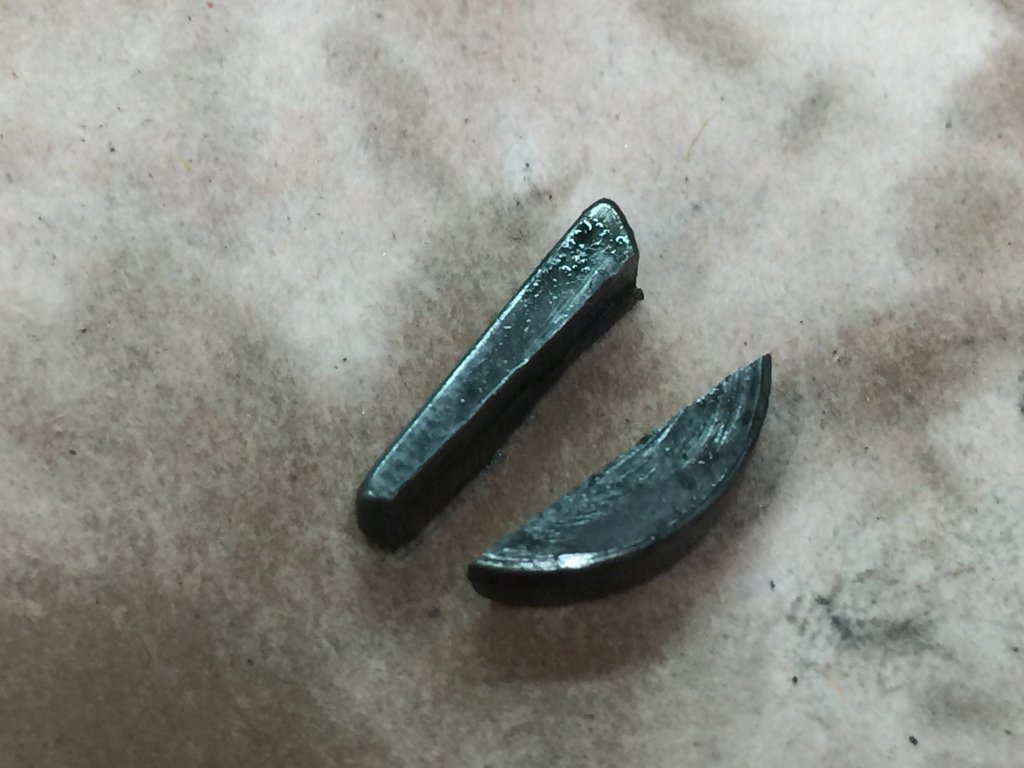

うまく取り出せました。イメージ 13

元々このキーは、ローターの空転を防ぐほどの強度はないので、
ボルトが緩むとこのように簡単にせん断されてしまいます。
イメージ 14

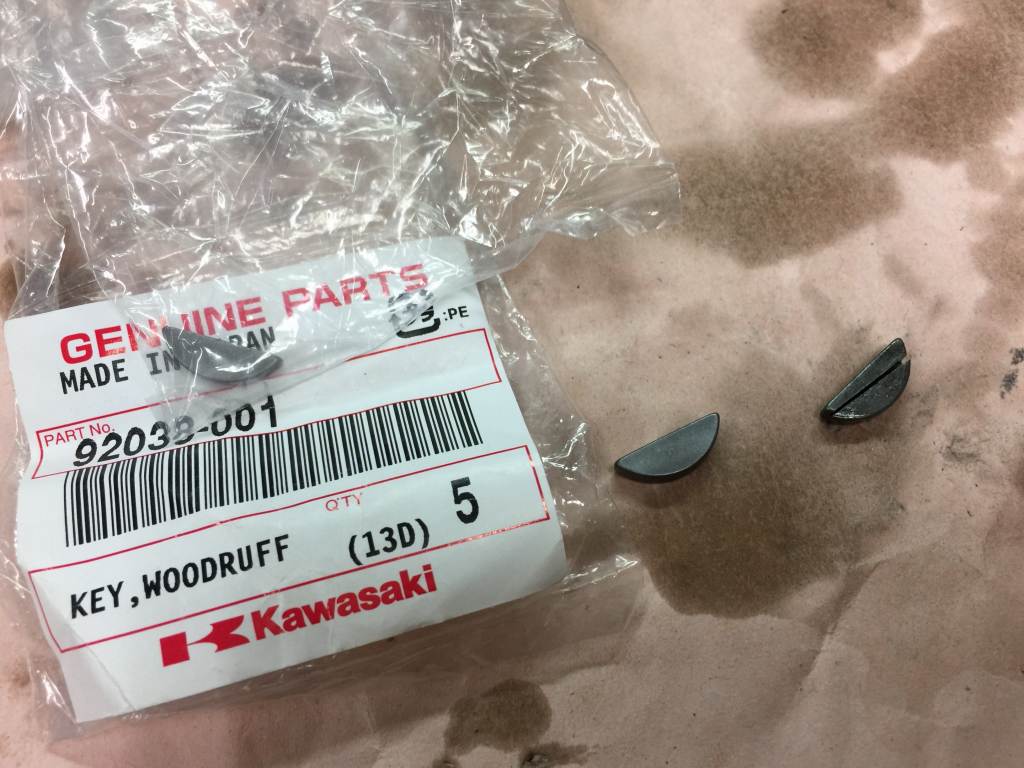

新品のキーはこんな形です。イメージ 15

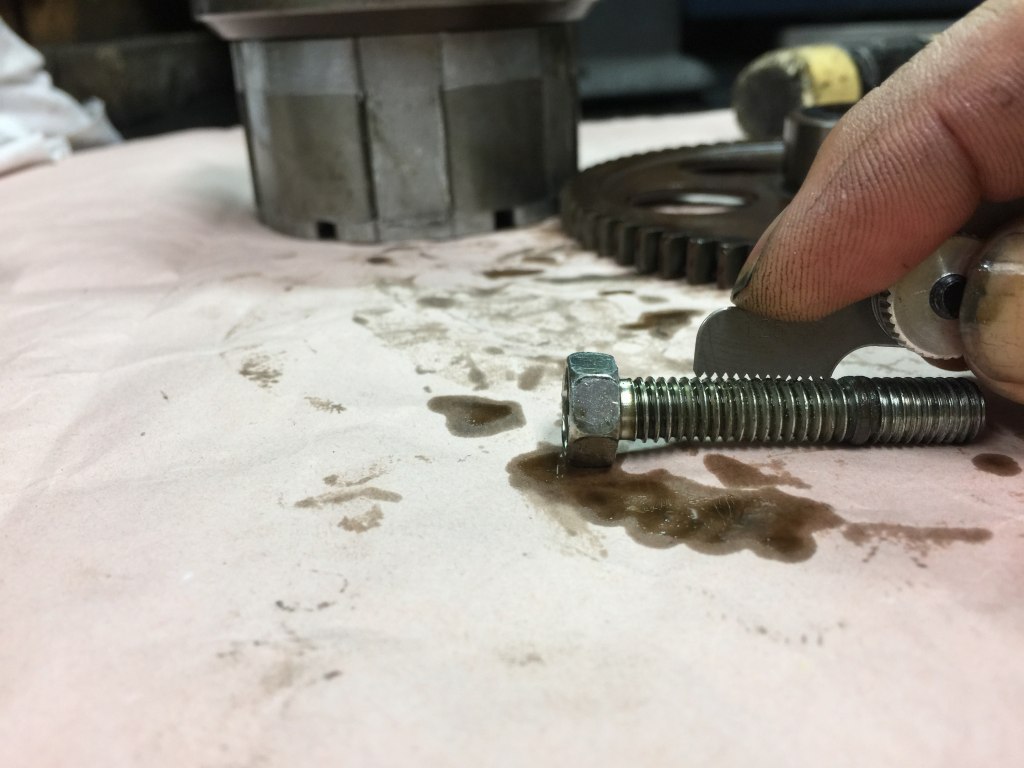

強度不足であろうボルトの方は、かなり伸びてしまっています。
高い締め付けトルクに耐えられず、伸びて塑性変形したのでしょう。
イメージ 16

首下直下は伸びているのでピッチが広がっています。イメージ 17

チューニングエンジンなので、
最大限高強度のボルトを使い、高い締め付けトルクで取り付けたいところです。
代用は、M8のクロモリのキャップボルトでOKです。
イメージ 18


厚いワッシャーを挟んで、締め付けトルクは3.5kg・m以上は必要でしょう。イメージ 19

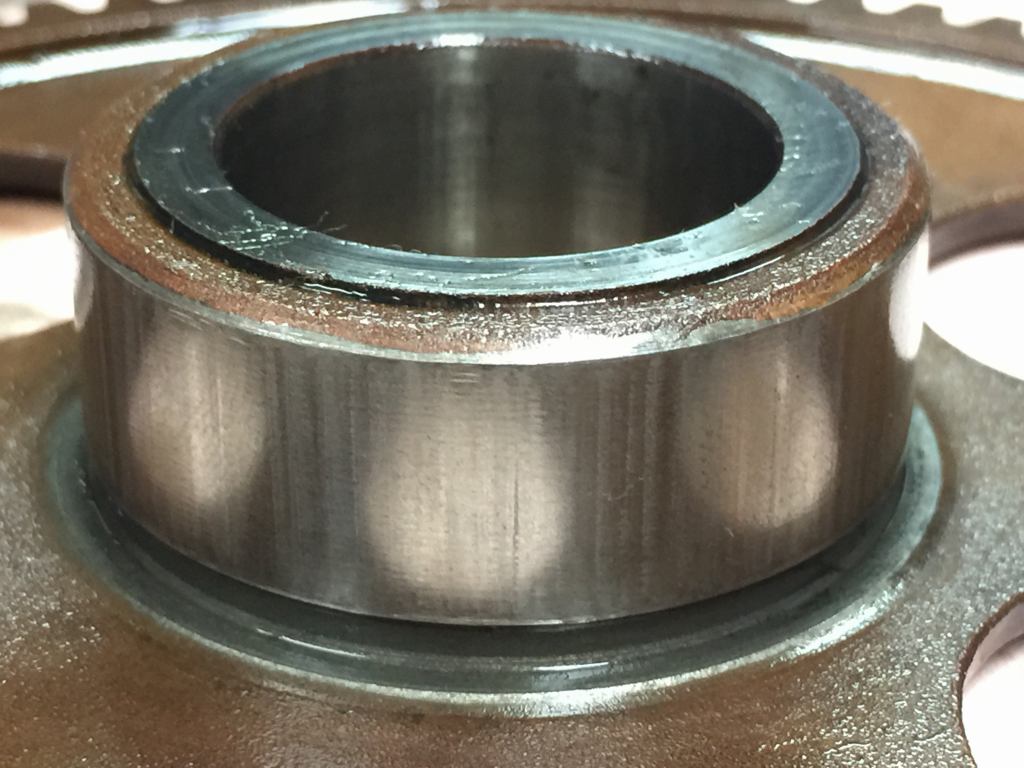

スターターギヤの中心部分は、かなり圧痕が付いているのでこちらも交換時期です。イメージ 20
イメージ 21

ローラーにも縦に圧痕が多数あります。こちらも要交換。イメージ 22

テーパー部のキズはイメージ 23それほど深くは無いようです。


バルブコンパウンドを付けて、擦り合わせしてみます。イメージ 24

強く押し付けながらグリグリ回します。イメージ 25

手ごたえが出てきたのでこのくらいで大丈夫でしょう。イメージ 26

洗浄して差し込むと、クッと噛みつく感じです。イメージ 27

イメージ 28
イメージ 29

しばらく交換部品の入荷待ちです。イメージ 30
