KZ900A4 F.K様 リヤショック交換

今回のメニューは、リヤショックの交換とバックステップ化です。
イメージ 1

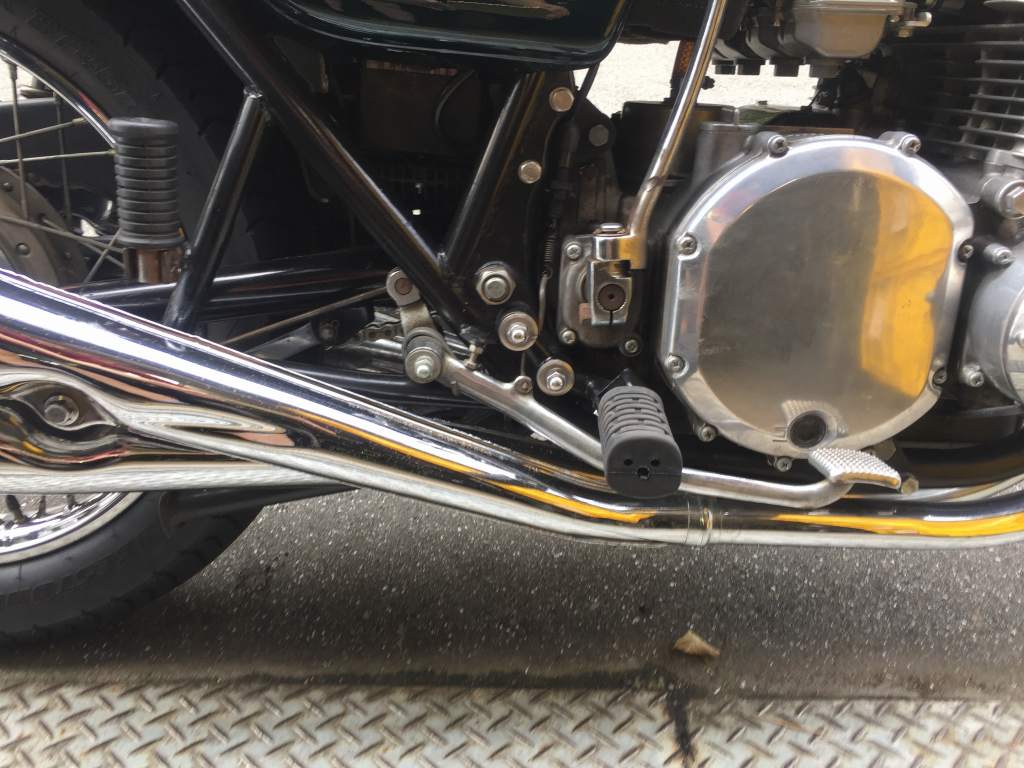

走り込むにつれ、
足回りのグレードアップとポジション変更の要求が増してきたとのことです。
イメージ 2

イメージ 3

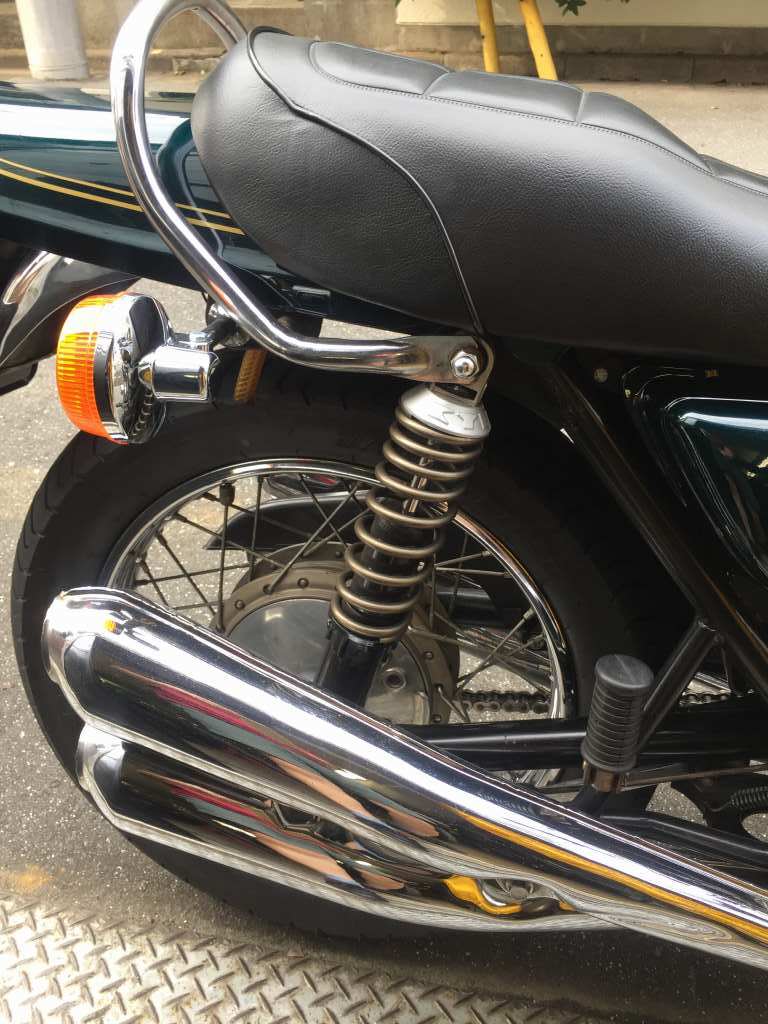

リヤショックを外します。
イメージ 4


今回選んだのは、コスパがいいと思われるYSSのZシリーズです。
イメージ 5


上下ブッシュはウレタン製のため、
アッパー側にはスラスト押さえ用として大きなワッシャーが必要です。
内径部のカラーは肉薄なので、内径をピッタリにした専用ワッシャーを作ります。
イメージ 6

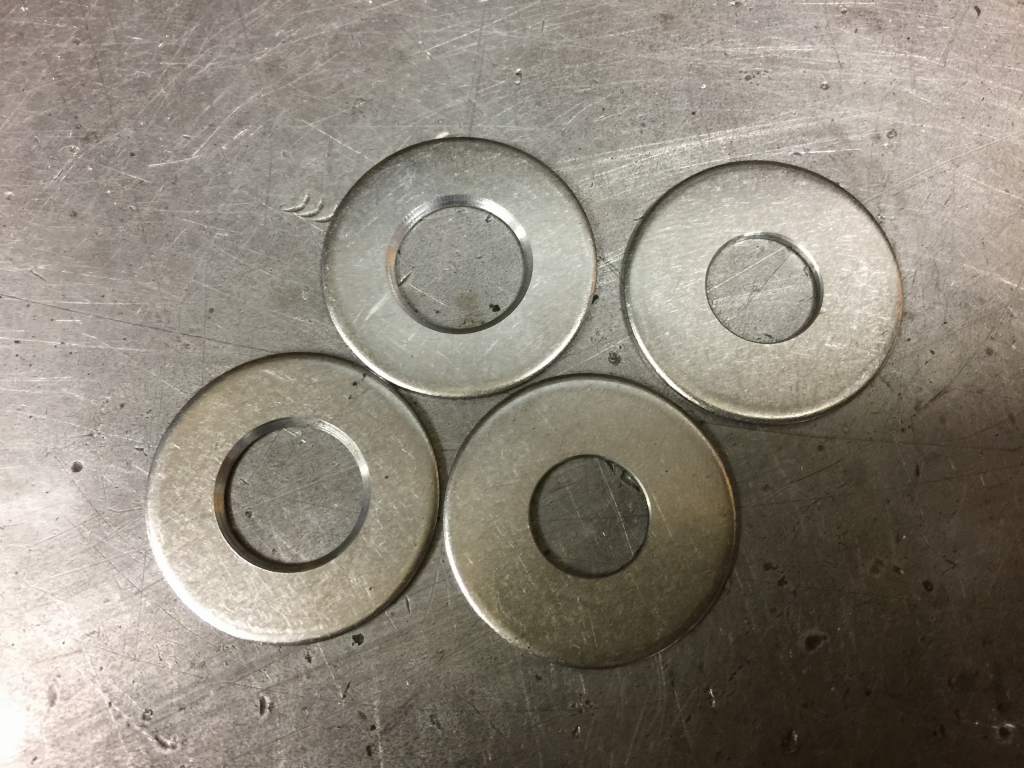

内径φ12ミリとφ14ミリちょうどのスペシャルワッシャーです。
イメージ 7


内側用ワッシャーを装着します。
面取りの大きい方を奥にしてセットします。
イメージ 8



リヤショックを装着します。
イメージ 9

外側用ワッシャーを装着します。
イメージ 10

リヤショックが揺動した場合、
グラブバーの根元とショックが干渉するようなので逃げを作ります。
イメージ 11

逃げはこんな感じです。
イメージ 12

チェーンケースとスプリングも干渉するようです。
イメージ 13

削るところをマークします。
イメージ 14
