Z1100B2 M.H様 S1エキセントリックの設計

スイングアームはZRX400の純正品をS1風に改造して使いますが、
ようやくちょうどいい長さの中空アクスルシャフトを見つけました。
一番下にあるカワサキ純正品がそれです。
イメージ 7

今までの物がスズキ純正で長さ335ミリでしたが、
新しく見つけたものはZZR400純正で長さ352ミリです。
イメージ 1

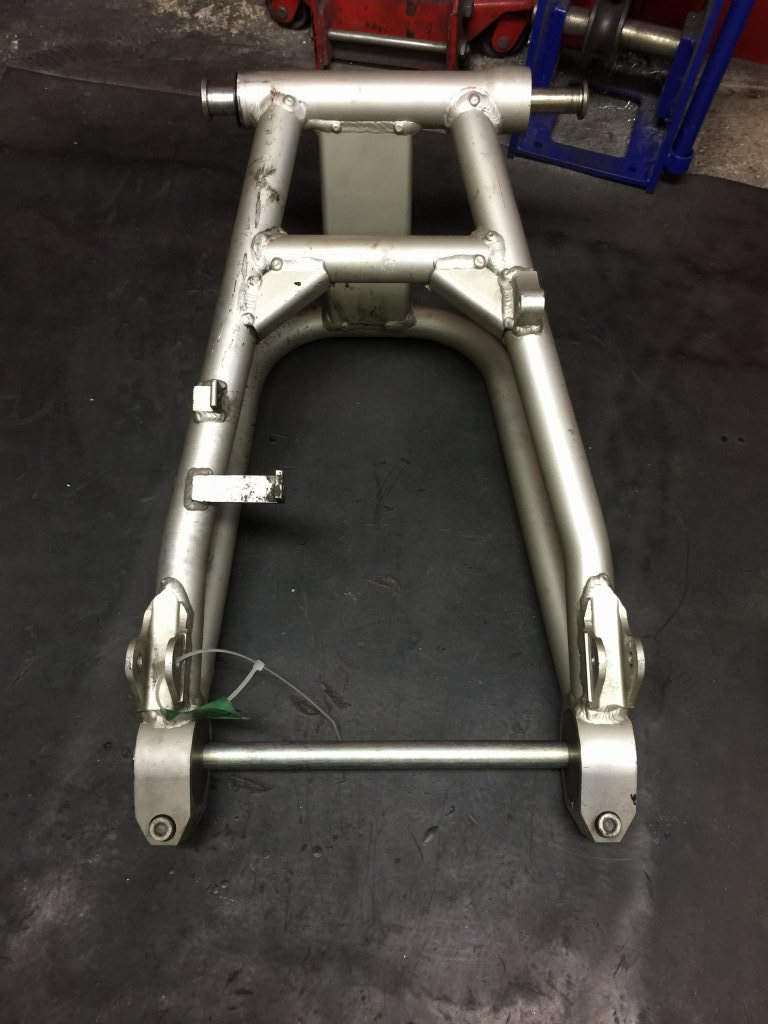

ZRX400純正スイングアームに合わせてみます。イメージ 2

左側から差し込み、ボルト座面を外面に合わせます。イメージ 3

右側はこんな感じです。
エキセントリックに雌ネジを設ければ、ベータピンも差し込めます。
イメージ 4

以前の少し短かったアクスルシャフトでの計画図を修正します。イメージ 6

それに合わせて、左右エキセントリックの個図面を興します。イメージ 5
