純正部品情報 純正リヤ中空アクスルシャフト

リヤ用の中空アクスルシャフトでバイクメーカー純正品の中から、
シャフト径φ20ミリでZ系やJ系の改造に便利な物を集めてみました。
ご参考まで。

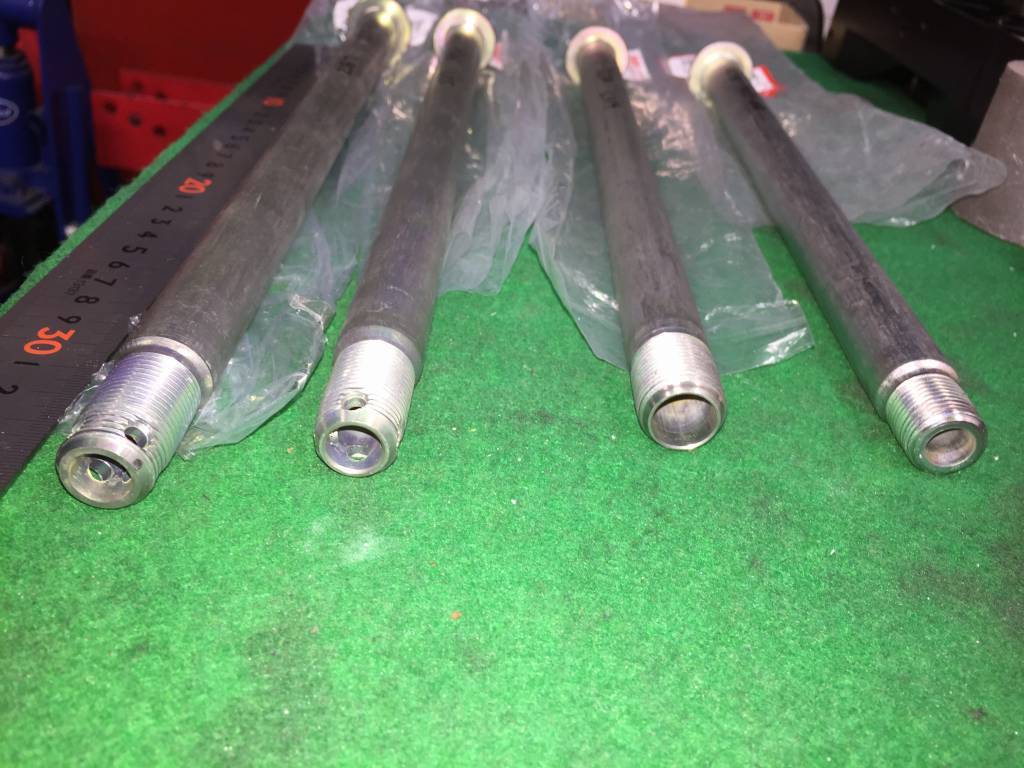

上から

①首下長さ約314ミリ ホンダ純正 部品番号 42301-MAS-000 ネジM18×1.5

②首下長さ約314ミリ スズキ純正 部品番号 64711-32C00 ネジM20×1.5

③首下長さ約335ミリ スズキ純正 部品番号 64711-27A01 ネジM18×1.5

➃首下長さ約352ミリ カワサキ純正 部品番号 41068-1350 ネジM18×1.5

イメージ 1

頭の6角は全て22ミリです。
フランジ外径・肉厚などは、それぞれ微妙に異なります。
イメージ 2

イメージ 3

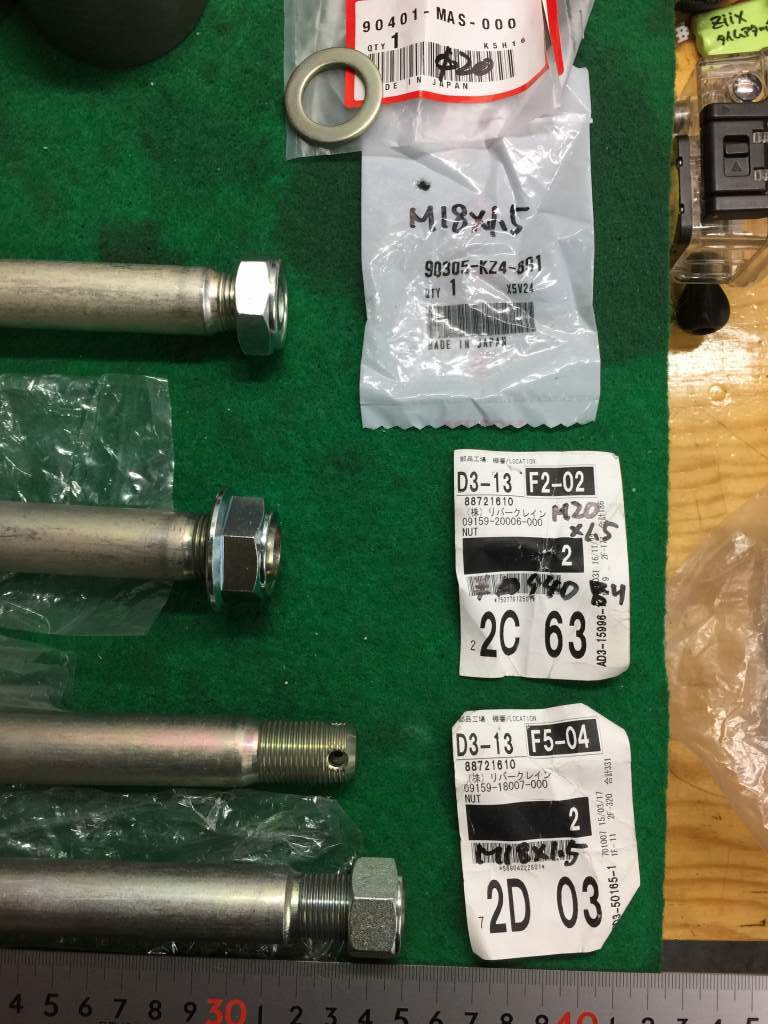

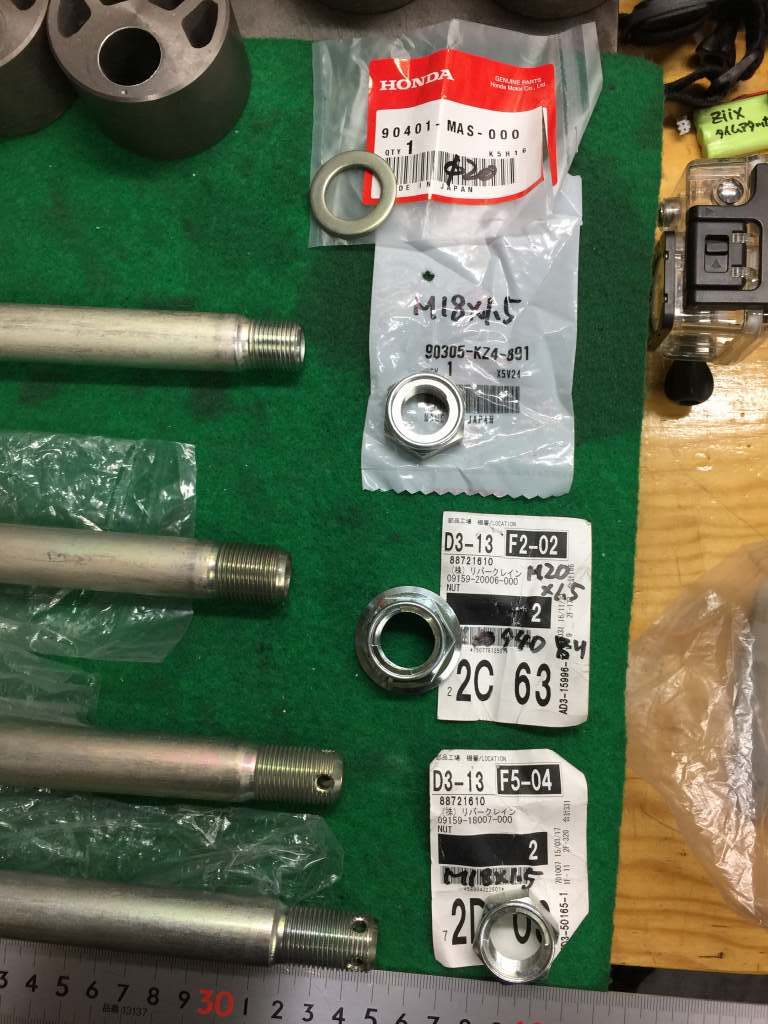

それぞれに組み合わせ出来る純正セルフロックナットはこちら。

上から

①M18×1.5 ホンダ純正 部品番号 90305-KZ4-891

②M20×1.5 スズキ純正 部品番号 09159-20006-000

③M18×1.5 スズキ純正 部品番号 09159-18007-000

イメージ 4
イメージ 5
