先ずは厚さ20ミリのアルミ板に、下穴とオイル通路の一部を開けておきます。
・

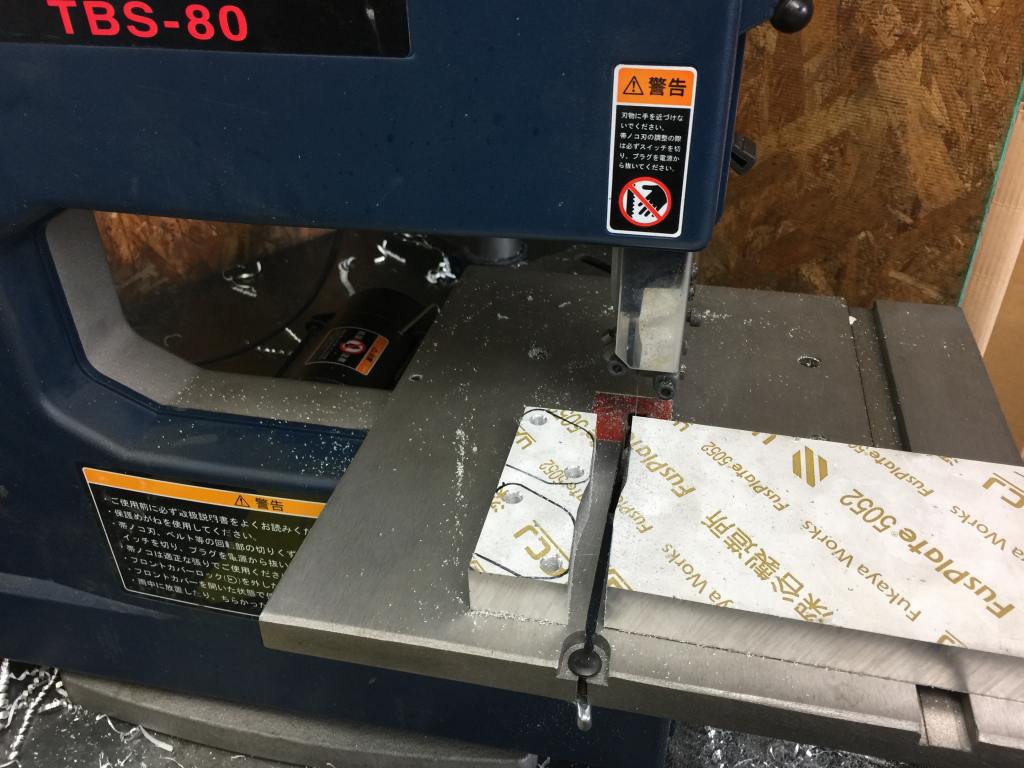

バンドソーで切り出します。
・
他にも同様に切り出す作業を一緒に行います。
・
サンダーで形を整えます。
・
ここには4台分の部品がいろいろあります。
・
オイルの取出し口は、側面からも穴を開けてオイル通路とします。
・
プレート類はナイロンたわしでヘアラインを付けておきます。
・
ヘアラインを付けるとこんな感じです。
・

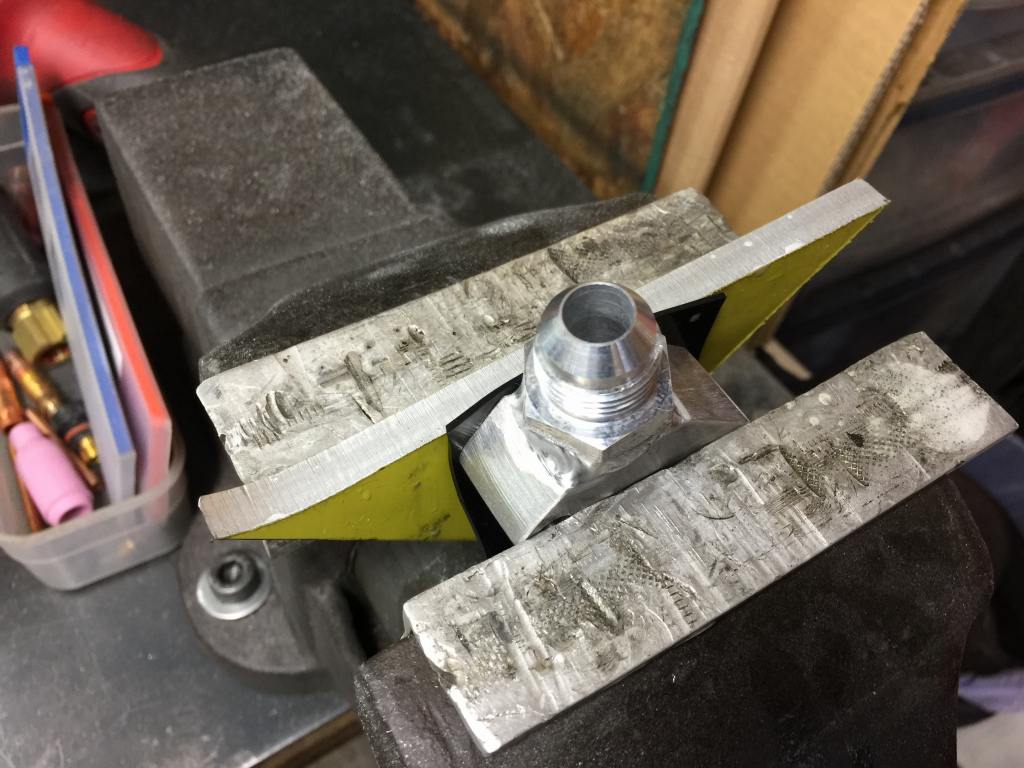

オイル取出しのブロックにはユニオンを取り付けます。
・
ユニオンの取り付けは溶接です。
・
べダルのパーツも溶接で組み立てます。
・
溶接が終わった先ほどのオイル取出し口が冷めたところで漏れチェックします。
・
ゴム板で一方を塞ぎ、ユニオンにエアホースをつないで加圧します。
・
石鹸水を溶接ビードに塗って、エア漏れが無いことを確認します。
