Z1000Mk2 K.Y様 インナーローターが完成しました

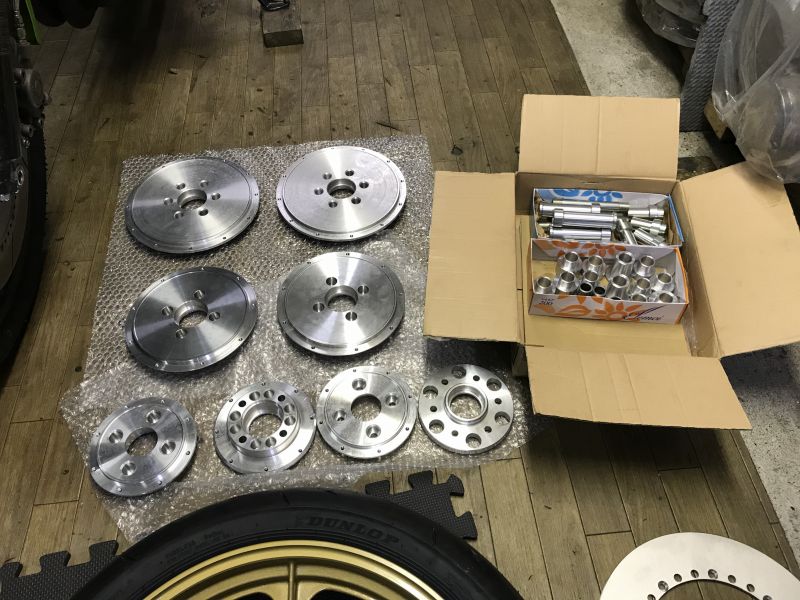

外注先の工場から部品完成の連絡があり、すぐさま取りに行ってきました。
ワークスローター関係が2台分とプラスアルファーです。
イメージ 1

Mk2用ワークスローターのインナーはこちらです。イメージ 2

使用するホイールに合わせた寸法で指示しているので、
ホイールとのはめ合いを確認します。
イメージ 3

はめ合い精度もピッタリなので、ベアリングを圧入し、組み付けの準備をします。イメージ 4

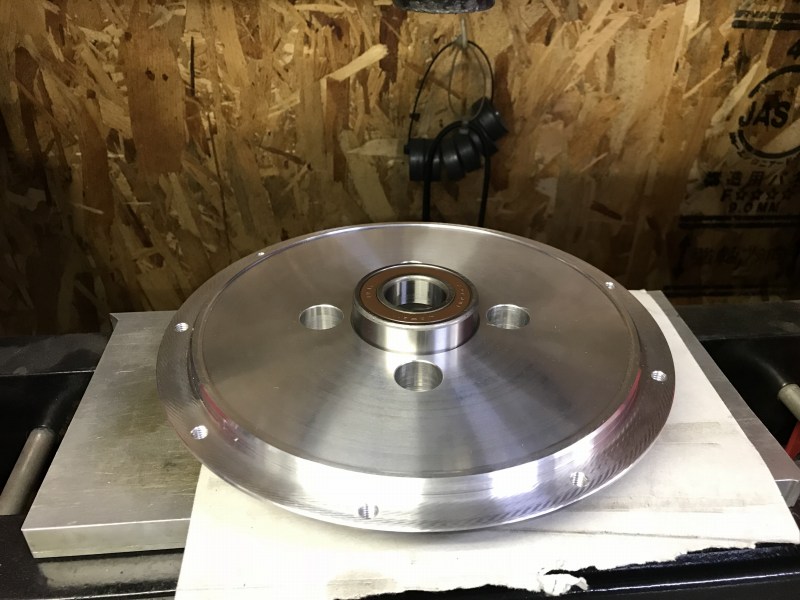

ベアリングを圧入するとこんな感じです。イメージ 5

裏側はこんな感じです。イメージ 6

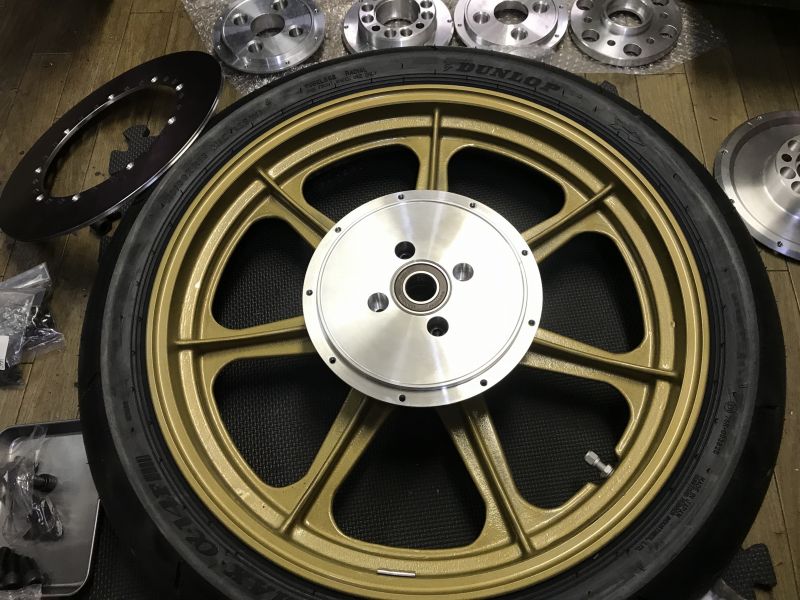

インナーローターをイメージ 7MORRISに仮付けします。

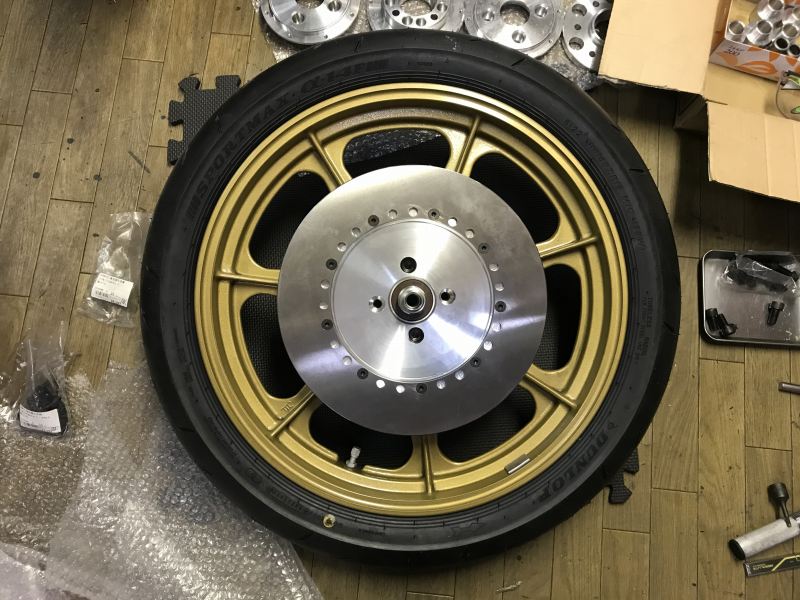

アウターローターも付けるとこんな感じです。イメージ 8

中に入るディスタンスカラーは、現物合わせで必要な長さに調整の上挿入します。
イメージ 15
イメージ 9

もう一方のローターも取り付けます。イメージ 10

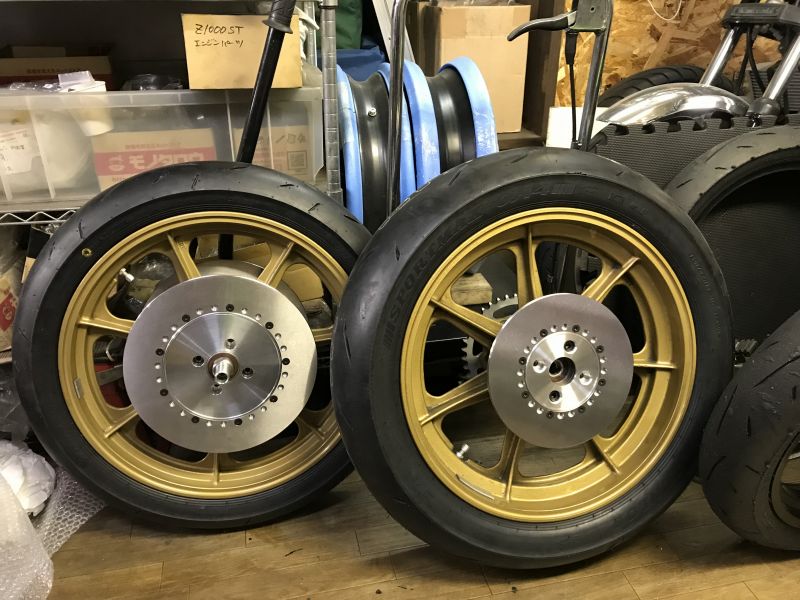

専用の中空アクスルシャフト付けてこんな感じ。イメージ 11

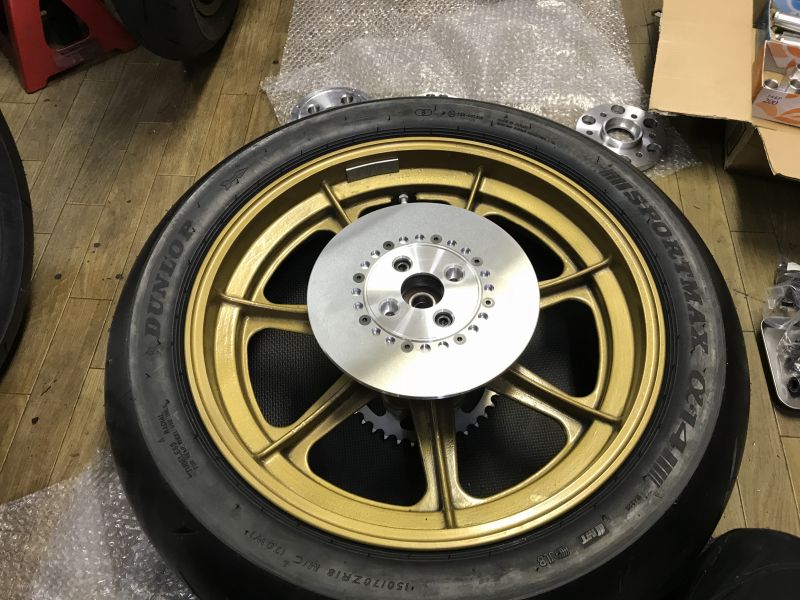

リヤローターも仮付けします。
イメージ 12

アウターを付けるとこんな感じ。イメージ 13

全て設計通りの寸法で仕上がっており、問題無し。(^^)イメージ 14
