Z1100B2 M.H様 キャブ隔壁の製作

キャブ後方の隔壁を作ります。

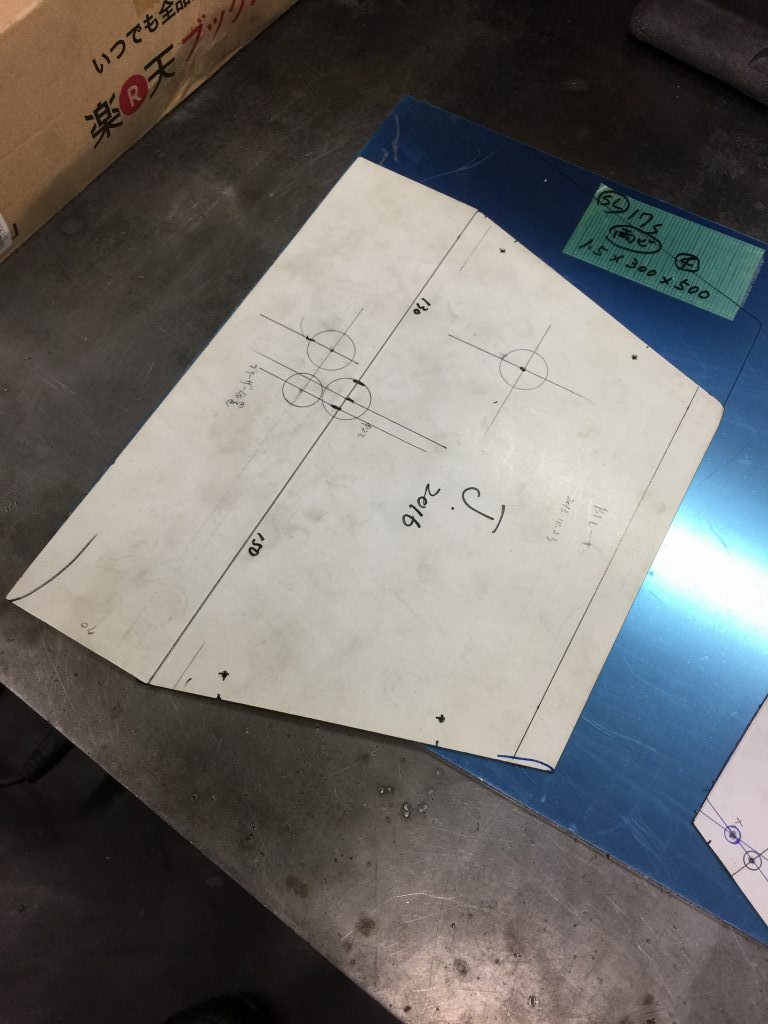

先ず、ジュラルミンの薄板に型を写します。
イメージ 1

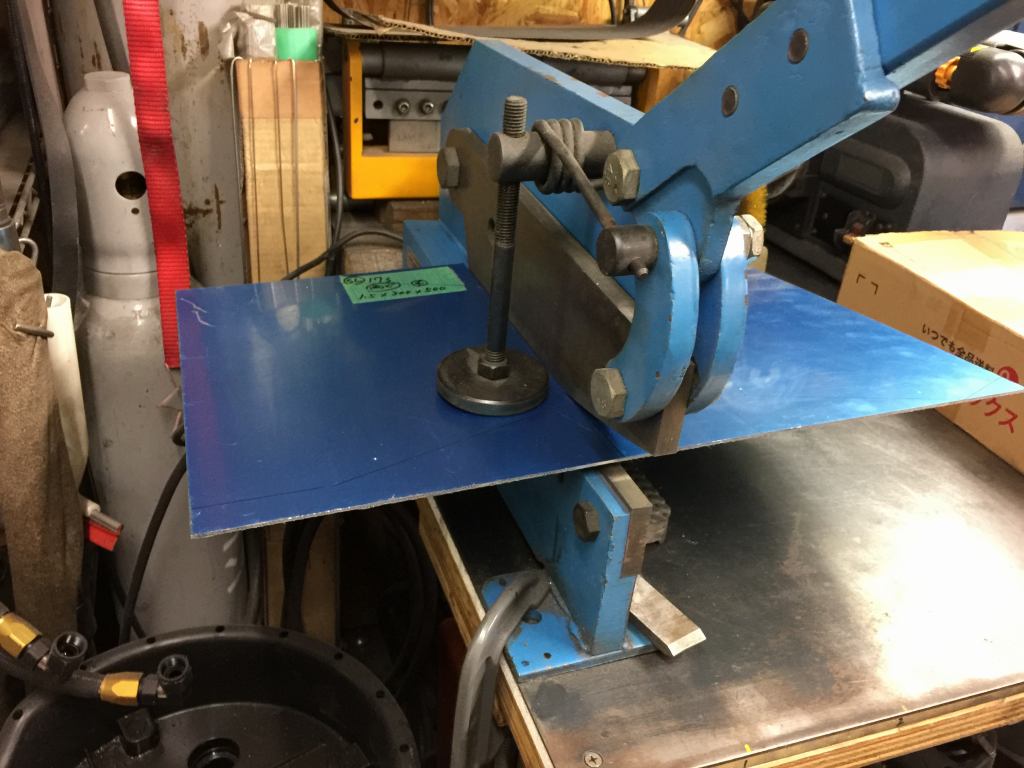

シャーリングで切り出します。イメージ 2

カットしたてはこんな感じです。イメージ 3

タイラップ用の穴を開けます。
イメージ 4

角にRを付け、切断面のエッジは面取り後に研磨して滑らかにします。イメージ 5

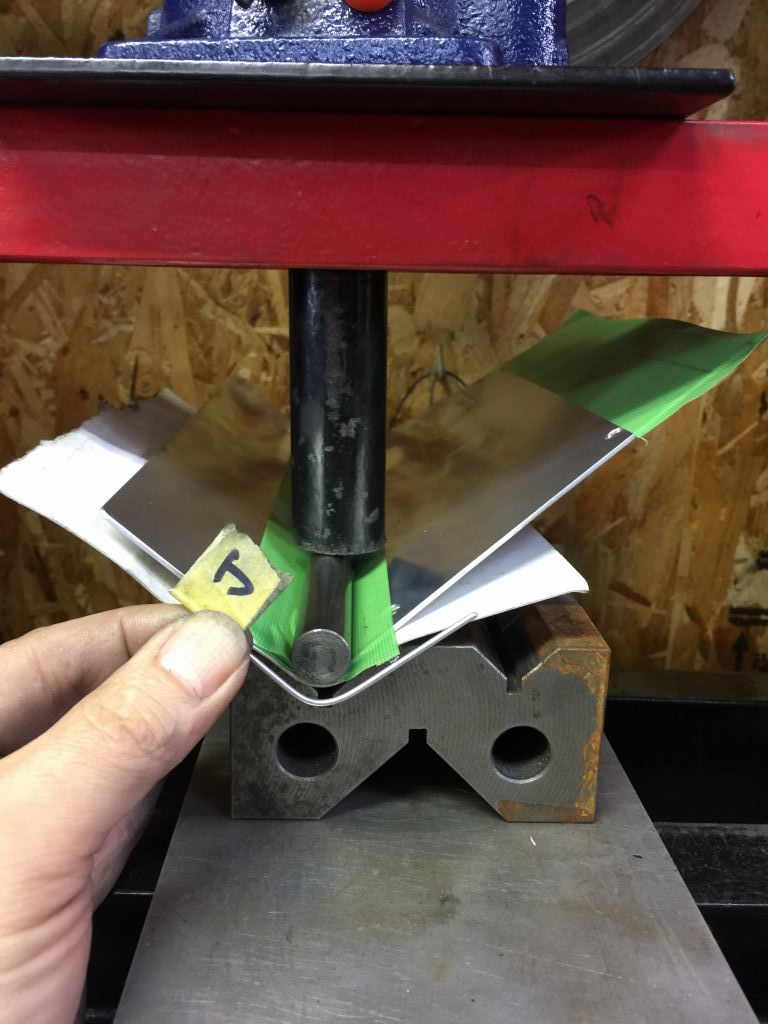

フレームの角度に合わせてベンダーで曲げます。イメージ 6
イメージ 7

曲げたらフレームに当てがって確認します。イメージ 8


仕上げはナイロンたわしでヘアラインを付けます。イメージ 9

最後に、キズ防止のスポンジを貼り付けて完成です。イメージ 10
