Z1000J1 M.H様 CRキャブ取り付け

ノーマルキャブからCR33へ変更します。イメージ 1

現状は、エアクリBOXまで付いた完全ノーマルです。イメージ 2

お持ち込みいただいた中古のCR33を取り付けます。イメージ 3

履歴が不明なので、分解点検します。

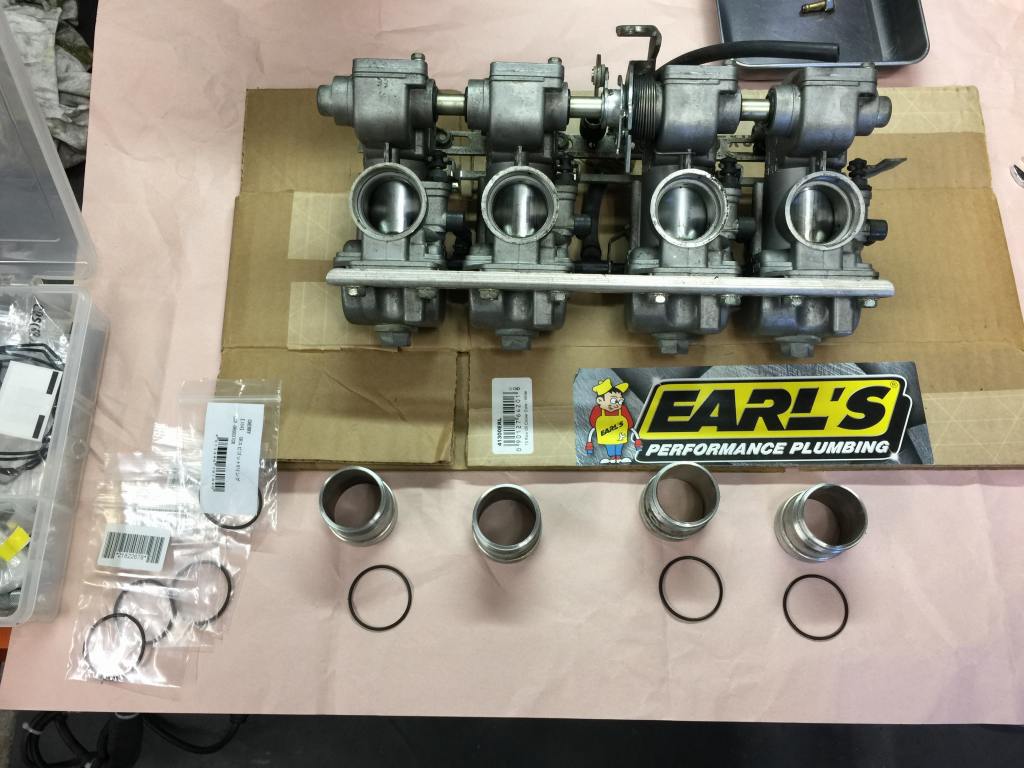

スピゴットのOリングは、1個欠品していました。
イメージ 4

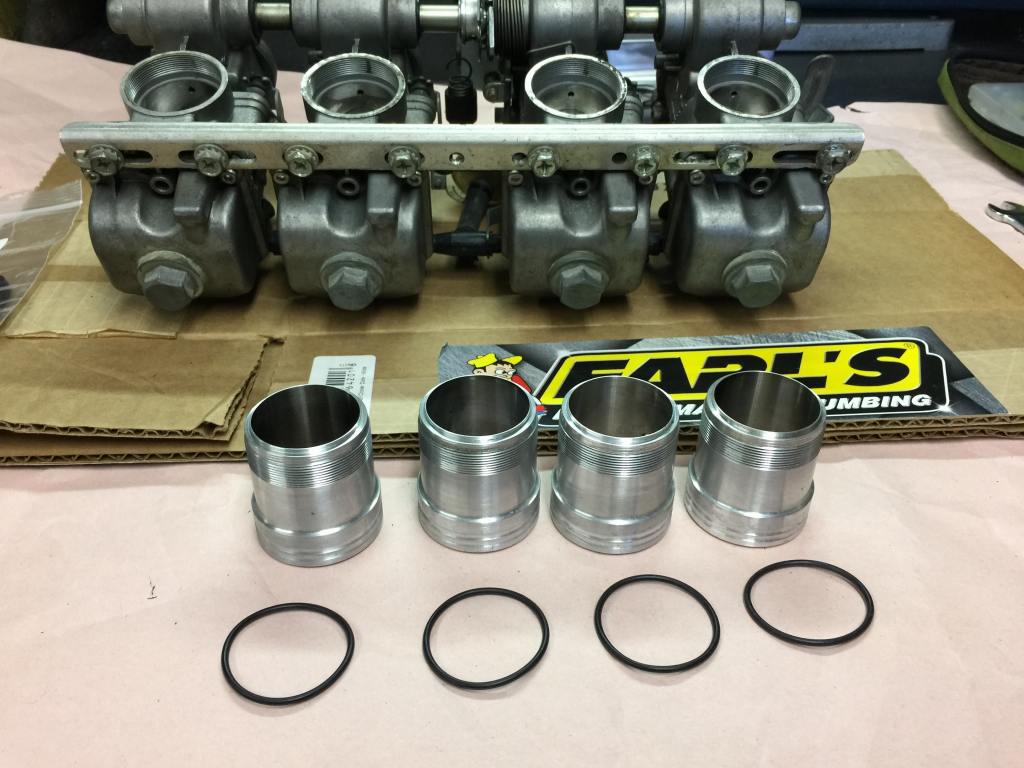

スピゴットは研磨して、Oリングは新品交換します。イメージ 5

付いていた負圧のニップルは廃止し、ネジで塞ぎます。イメージ 6

続いてジェットニードルとカッタウエイを確認します。
付いていたニードルは細過ぎるので、標準的な物に交換しておきます。
イメージ 7

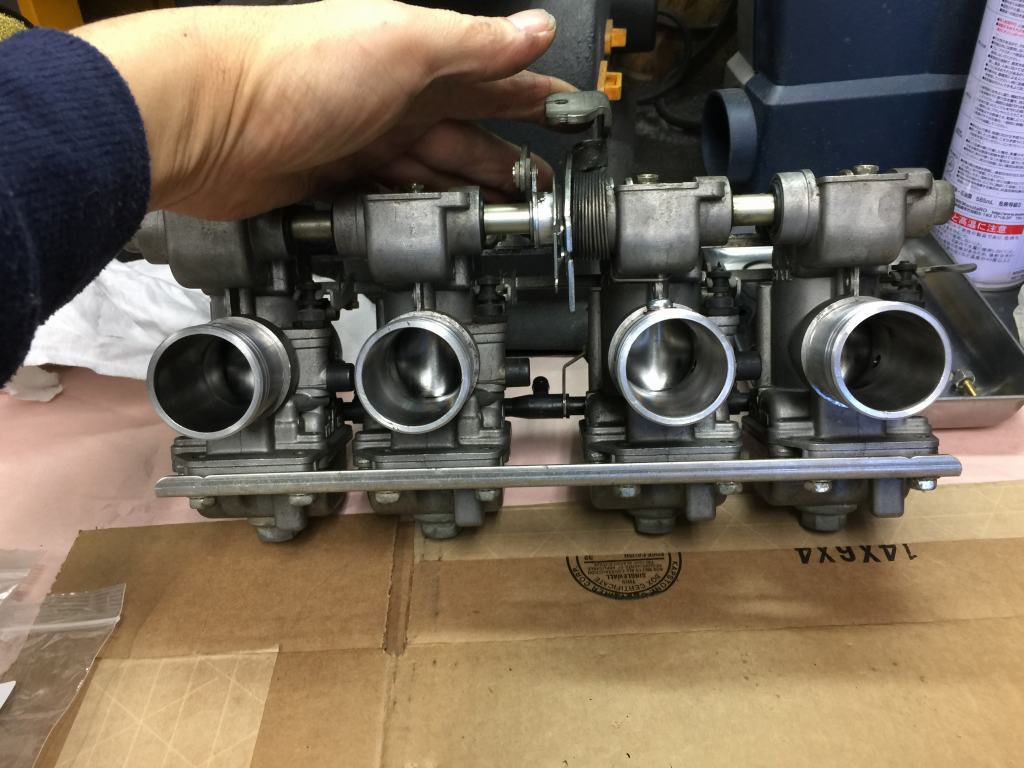

スロットルバルブの同調も、ズレているので調整します。イメージ 8

続いてフロート室です。ガソリンを抜いて長期保存してあったようです。イメージ 9

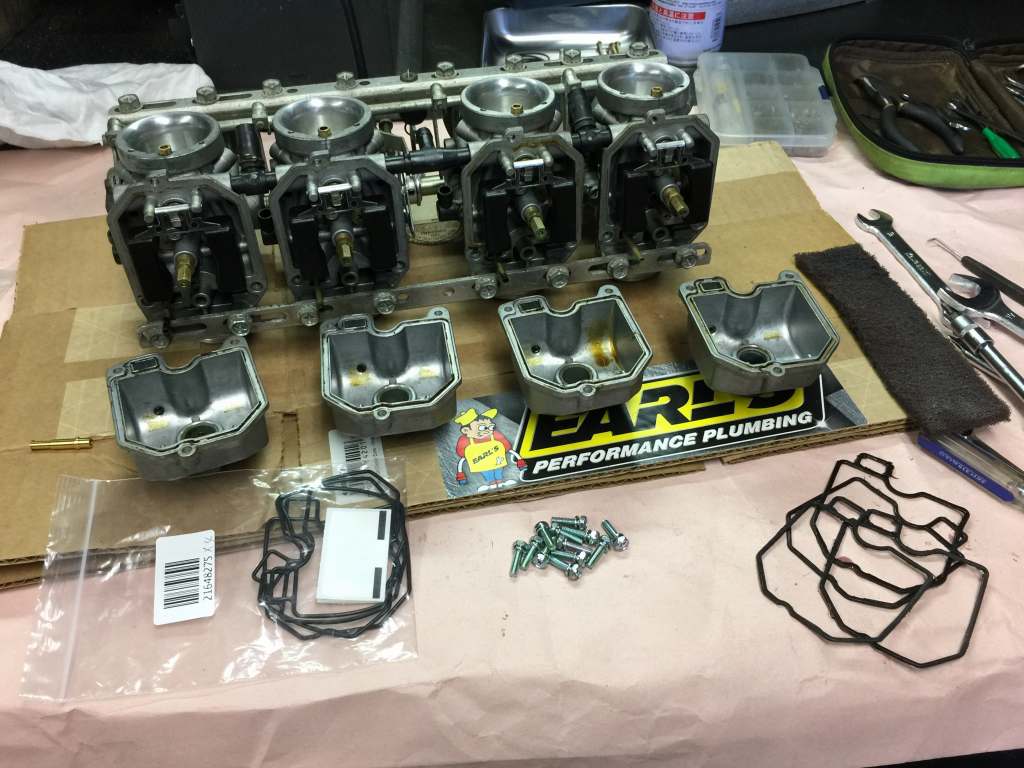

フロートチャンバーのOリングもヘタっているので新品交換します。イメージ 10

フロートチャンバーのネジも短すぎるので、純正ボルトに交換します。イメージ 11

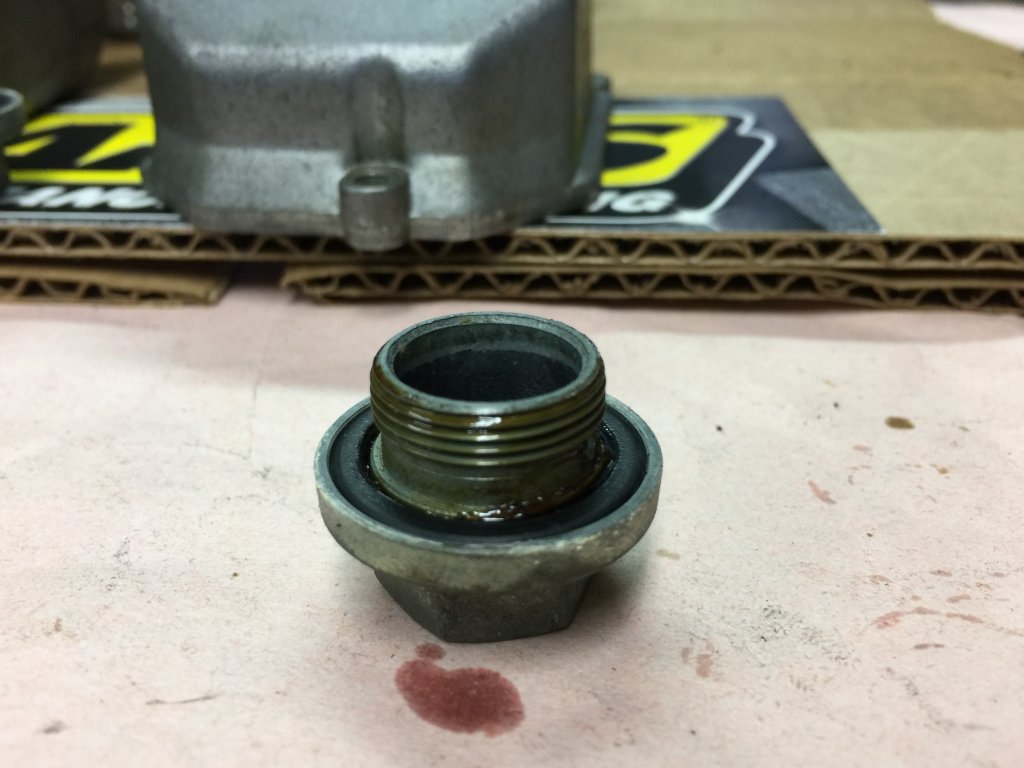

ドレンプラグのOリングもヘタっているので新品交換します。イメージ 12

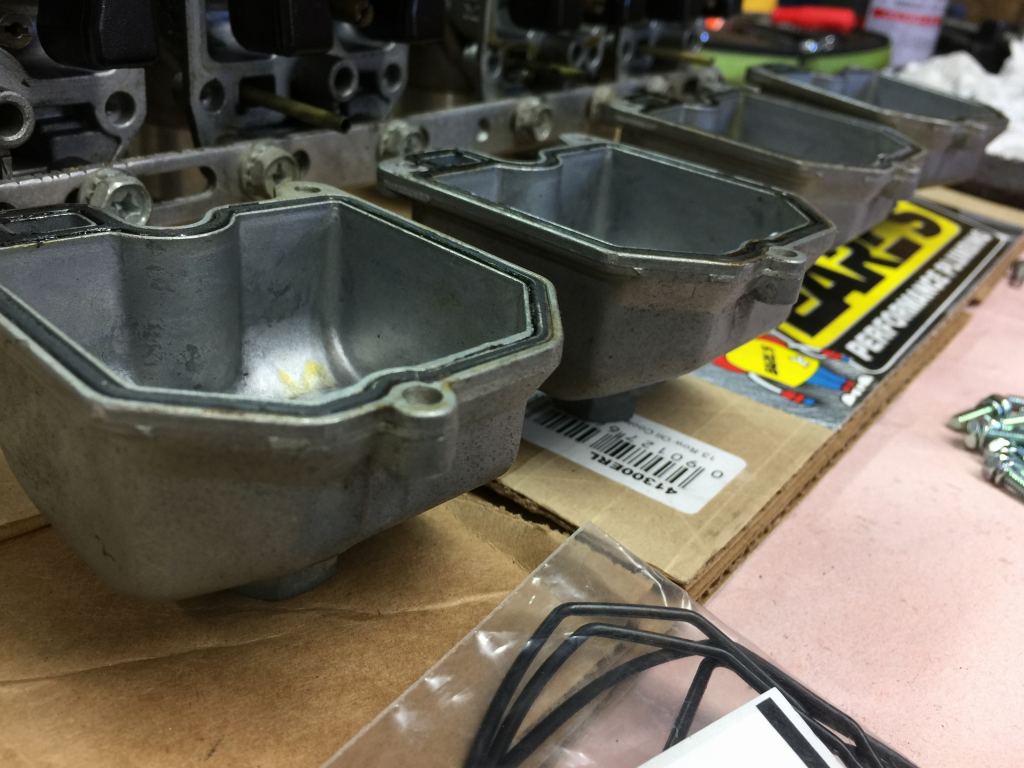

Oリングを剥がし、ガム質のカスを念入りに落とし洗浄します。イメージ 13

フロートの高さも一部不ぞろいなので調整します。イメージ 14

調整後はこちら。イメージ 15

スロージェットなど、細かい穴の詰まりが無いか点検します。イメージ 16

エアスクリューのOリングもヘタっているので新品交換します。イメージ 17

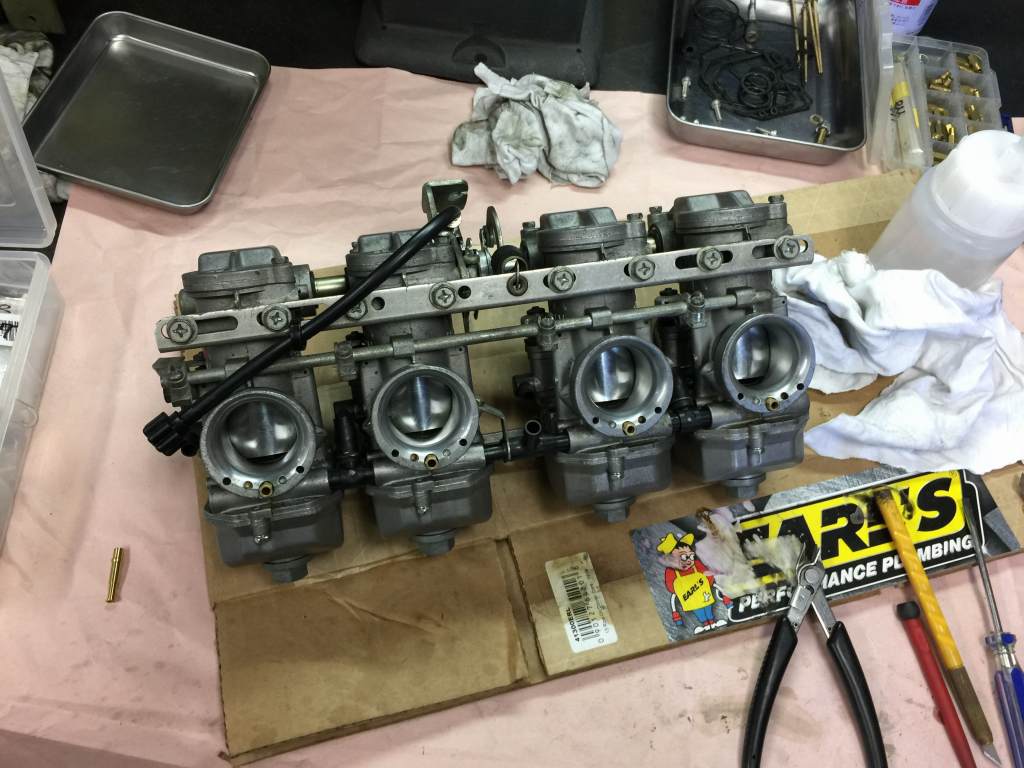

簡単なオーバーホールが終了しました。
リモートアイドルアジャスターも取り付けます。
イメージ 18

ケーブル受けのネジは、拡大してフリーにしておきます。イメージ 19

欠品していたファンネルは、京浜純正新品を取り付けます。イメージ 20


CRキャブ取り付けに合わせ、ハイスロと薄型ハンドルスイッチも取り付けます。イメージ 21

キャブを外します。キャブホルダーは交換後間もないので柔軟です。
1番のみ外し、ニップル取り付け加工します。
イメージ 22

負圧取出しのニップルはこんな感じです。イメージ 23

ブリーザーホースは、90°曲がりのホースを使います。イメージ 24

ハイスロのケーブルには、潤滑のためエンジンオイルを10滴ほど垂らします。イメージ 25

ハイスロのリール巻径は実用的なφ40ミリをチョイス。イメージ 26

ハイスロは、取り付けが確実で整備性の良いアクティブ製のTYPE3です。イメージ 27

CRキャブ取り付け終了です。イメージ 28
