GPZ900Rライム ZRX1200Rエンジン取り付け

アンダーフレームがまだ入荷していないので、

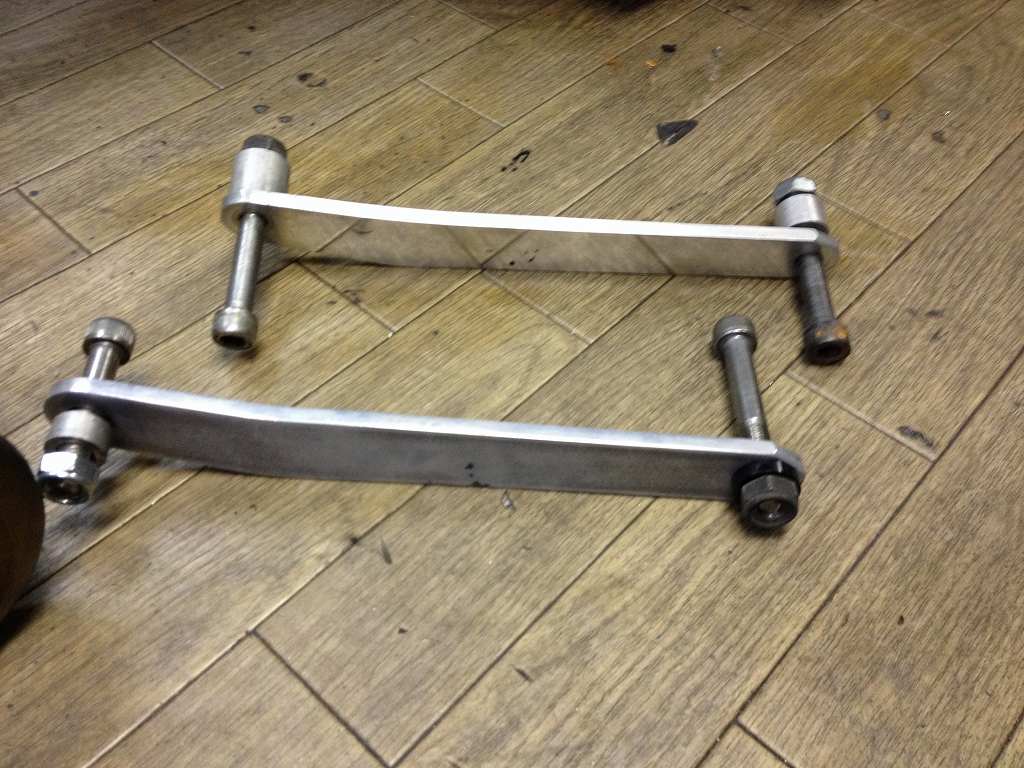

フロントのエンジンマウントはいつもの吊り下げプレートを使い、
エンジンを仮取り付けします。
イメージ 1


イメージ 2
左右のカバーはニンジャ用に変更し、ヘッドカバーはブラック仕上げの予定。
極力、エンジン換装を目立たせないようにしたいとのことです。
イメージ 3
スイングアームも仮付けします。
イメージ 4
スイングアームはストローク方向にガタがあったので、
リンクのどこかに問題があるようです。
スイングアーム端で5ミリ位動きます。

調べていくとガタの出所はショックのアッパーマウントでした。
イメージ 5
ショック側の幅が約28ミリです。
イメージ 6
取り付け部のフレームの内幅が約29ミリあります。
イメージ 7
ボルトの締め付けでこの1ミリの隙間を埋めることはできないので、
ショックのアッパーマウントは左右に1ミリ動く状態でした。
ボルトにただ刺さっていただけなのでガタついていたようです。
1ミリのシムを入れて組み付けるようにします。

他の部分をみてみると、
リンクなどの軸は全て綺麗な状態でした。
シール交換とグリスアップをすれば大丈夫です。

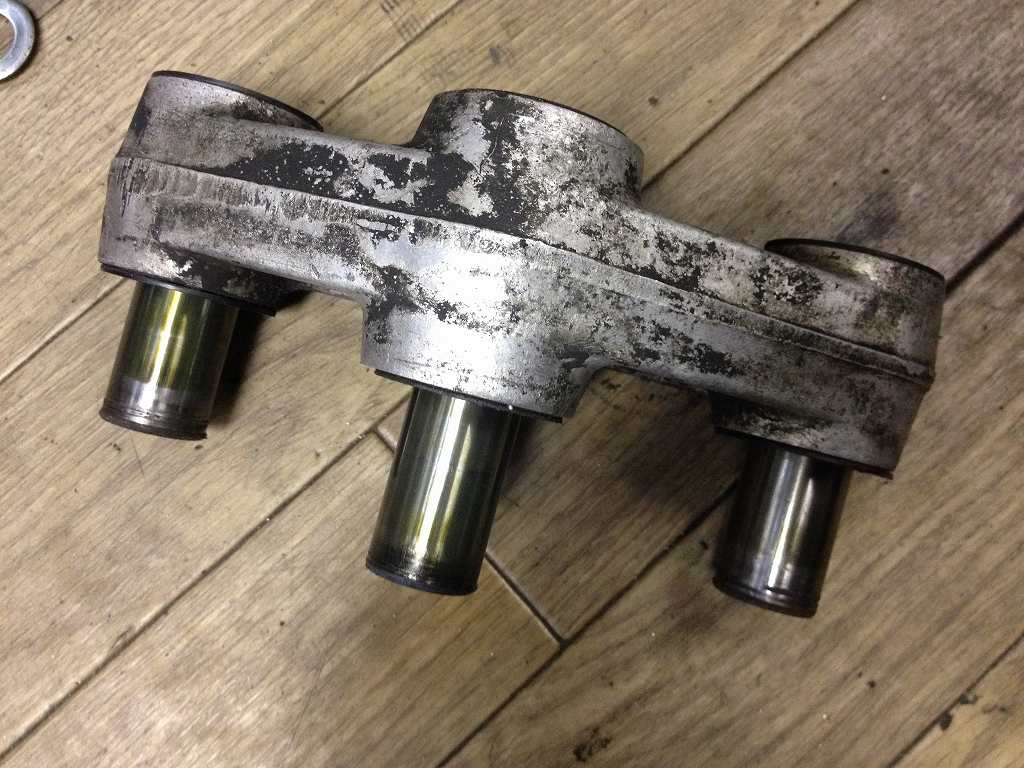

イメージ 9
ZZR1100Dのスイングアームを仮付けします。
リンクはニンジャの物を移植します。
イメージ 8
この状態で既に車高が高くなっているので、
一旦、車高長リンクは使わずにセットアップしていきましょう。
付いているホワイトパワーのリヤショックには、
全長調整と油圧の車高調整ダイヤルが付いています。
イメージ 10
この後、スイングアーム側にトルクロッドマウントを溶接するので、
ブレーキ回りを仮付けし、位置を決めていきます。
